ATP-216HAVD T-Rotor bơm dầu Double Oil Seal / nhiệt độ cao 180 ° C / FKM Seal vật liệu / tích hợp trong van cứu trợ

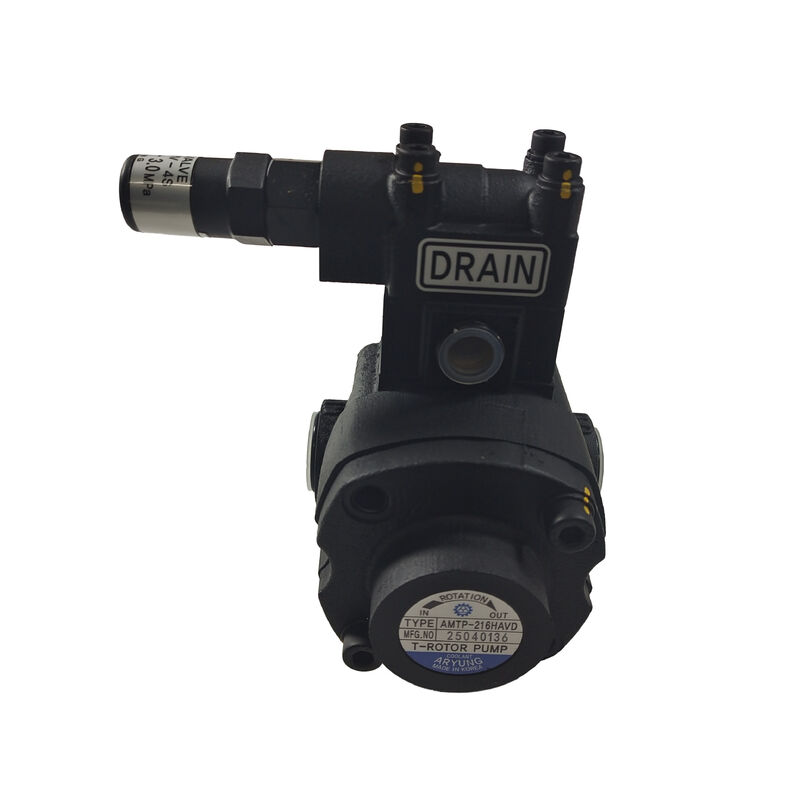

ATP-216HAVD T-Rotor Pump Được xây dựng để chịu đựng nhiệt độ cao

The ATP-216HAVD is a pump-only unit in the ATP-HA T-Rotor series — engineered for continuous operation in elevated-temperature fluid handling applications on CNC machine tools and industrial fluid systems: lưu thông chất làm mát, chuyển dầu, chuyển nhiên liệu, mạch bôi trơn máy,và hệ thống điện thủy lực khi nhiệt độ chất lỏng bền vững gần hoặc vượt quá giới hạn của vật liệu niêm phong bơm tiêu chuẩnTính năng xác định của loạt HA là cấu hình niêm phong dầu kép của nó bằng vật liệu FKM (fluoroelastomer) ‡ được đánh giá để chịu được nhiệt độ hoạt động liên tục dưới 180 °C,vượt xa khả năng của nitrile tiêu chuẩn hoặc các niêm phong elastomer sử dụng chung khác.

The "216" size code identifies this model's specific displacement and mounting dimensions within the broader ATP-HA range (which spans size codes from 204 through 220) — and the "VD" suffix identifies the relief-valve-equipped variant with this specific valve and seal configuration, khác với biến thể hậu tố "VB" tương tự được cung cấp ở cùng một mã kích thước.

Máy bơm T-Rotor sử dụng nguyên tắc bánh răng trochoid một cặp bánh răng bên trong / bên ngoài nơi mà bánh răng bên trong có ít răng hơn một bánh răng bên ngoài,tạo ra mở rộng và thu hẹp các buồng chất lỏng như các rotors xoay lập dịThiết kế này tạo ra trượt mượt mà, xung thấp với giảm mòn răng bánh răng so với bơm bánh răng bên ngoài thông thường,bởi vì hồ sơ răng trochoid duy trì lăn thay vì tiếp xúc trượt giữa các bề mặt bánh răng.

Thông tin chính về sản phẩm

Dấu dầu kép ️ Giải pháp kỹ thuật nhiệt độ cao

Một niêm phong dầu duy nhất trong ứng dụng bơm nhiệt độ cao phải đối mặt với sự đánh đổi khó khăn: các phần niêm phong mỏng hơn phản ứng nhanh hơn với chu kỳ nhiệt nhưng cung cấp sự dư thừa niêm phong ít hơn;các phần dày hơn niêm phong đáng tin cậy hơn nhưng tạo ra nhiệt ma sát bên trong nhiều hơn. ATP-216HAVD giải quyết điều này với một sự sắp xếp niêm phong kép:

Chức năng niêm phong chính:Niêm phong đầu tiên cung cấp rào cản chính chống rò rỉ chất lỏng dọc theo trục bơm ‡ hoạt động liên tục chống lại áp suất chất lỏng bơm và bề mặt trục quay.

Sự dư thừa của con dấu thứ cấp:Niêm phong thứ hai cung cấp một rào cản dự phòng nếu niêm phong chính trải qua sự hao mòn nhanh chóng do hoạt động nhiệt độ cao kéo dài, niêm phong thứ cấp duy trì chứa,kéo dài khoảng thời gian dịch vụ hiệu quả trước khi một sự cố niêm phong hoàn toàn sẽ cho phép rò rỉ chất lỏng.

Chọn vật liệu FKM:FKM (commonly known by the trade name Viton among fluoroelastomer compounds) is selected specifically for its high-temperature chemical and thermal stability — FKM compounds maintain elastomeric sealing properties at sustained temperatures that would cause standard NBR (nitrile) seals to harden, nứt, và thất bại.

Ứng dụng

Chuyển dầu và nhiên liệu:Hệ thống chuyển dầu công nghiệp, xử lý nhiên liệu trong các ứng dụng máy công cụ và động cơ và chuyển chất lỏng lớn khi nhiệt độ chất lỏng nguồn cao đòi hỏi khả năng niêm phong nhiệt độ cao.

Lôi trơn máy và công cụ:Hệ thống bôi trơn tập trung trên máy công cụ, thiết bị CNC,và máy sản xuất mà dầu bôi trơn lưu thông ở nhiệt độ hoạt động cao gần các thành phần tạo nhiệt của máy.

Hệ thống điện thủy lực:Các đơn vị điện thủy lực nơi mà chất lỏng làm việc hoạt động ở nhiệt độ tăng liên tục do chu kỳ làm việc liên tục, môi trường lắp đặt nhiệt độ môi trường cao,hoặc gần thiết bị tạo nhiệt.

xử lý chất lỏng quá trình nhiệt độ cao:Các quy trình công nghiệp lưu thông dầu nóng hoặc chất lỏng chuyển nhiệt, nơi các vật liệu niêm phong bơm tiêu chuẩn sẽ bị phân hủy sớm.

Câu hỏi thường gặp

Q1: Giới hạn nhiệt độ nào áp dụng cho loạt ATP-216HAVD và tại sao nó thấp hơn tối đa tuyệt đối của vật liệu FKM?

Tiêu chuẩn 180 °C là giới hạn hoạt động liên tục được chỉ định của nhà sản xuất máy bơm cho ATP-216HAVD một giá trị giải thích cho sức ép nhiệt kết hợp trên vật liệu niêm phong,bôi trơn vòng biTrong khi các hợp chất elastomer FKM có thể dung nạp nhiệt độ cao hơn trong thời gian cô lập,giới hạn định số của bộ máy bơm hoàn chỉnh phản ánh hiệu suất hệ thống tích hợp trên tất cả các thành phần, không chỉ là vật liệu niêm phong.

Q2: Làm thế nào để con dấu dầu kép kéo dài tuổi thọ so với một máy bơm một con dấu?

Sự sắp xếp niêm phong đôi cung cấp một hàng rào niêm phong dự phòng nếu niêm phong chính bị suy giảm do tiếp xúc nhiệt độ cao kéo dài thay vì rò rỉ ngay lập tức khi niêm phong chính bị mòn,niêm phong thứ cấp duy trì chứa, kéo dài khoảng thời gian sử dụng trước khi thay thế hoàn toàn niêm phong.Điều này đặc biệt có giá trị trong các ứng dụng nhiệt độ cao liên tục, nơi việc mòn niêm phong tiến triển nhanh hơn so với trong dịch vụ nhiệt độ môi trường xung quanh.

Câu 3: Van cứu trợ trên ATP-216HAVD được tích hợp vào thân máy bơm, hoặc nó đòi hỏi hệ thống ống nước bên ngoài?

Van cứu trợ trên cấu hình VD được tích hợp trực tiếp vào đúc thân máy bơm ¢ cung cấp chức năng bỏ qua mà không cần bộ máy van bên ngoài được ống dẫn riêng biệt.Vì van là một phần tiêu chuẩn của chỉ định HAVD (khác với biến thể HA đơn giản không có van ở cùng mã kích thước 216), không cần đặt hàng riêng hoặc lắp đặt van bên ngoài.

Q4: Phạm vi tốc độ xoay nào phù hợp cho máy bơm ATP-216HAVD T-Rotor?

Máy bơm T-Rotor trong gia đình thiết kế này hoạt động trên một phạm vi tốc độ rộng, thường từ 300 vòng / phút ở mức thấp đến 3000 vòng / phút ở mức cao, tùy thuộc vào mô hình cụ thể và tốc độ lưu lượng cần thiết.Tốc độ thấp hơn làm giảm mài mòn và tiếng ồn cho các ứng dụng liên tục; tốc độ cao hơn làm tăng tốc độ dòng chảy từ một dịch chuyển bơm nhất định. Xác nhận phạm vi tốc độ định danh cho ATP-216HAVD cụ thể từ trang dữ liệu kỹ thuật của bơm,vì dịch chuyển và tốc độ định số khác nhau trong phạm vi kích thước 204 ∼ 220 trong loạt này.
