6ES7550-1AA01-0AB0 Simatic S7-1500 Mô-đun đếm

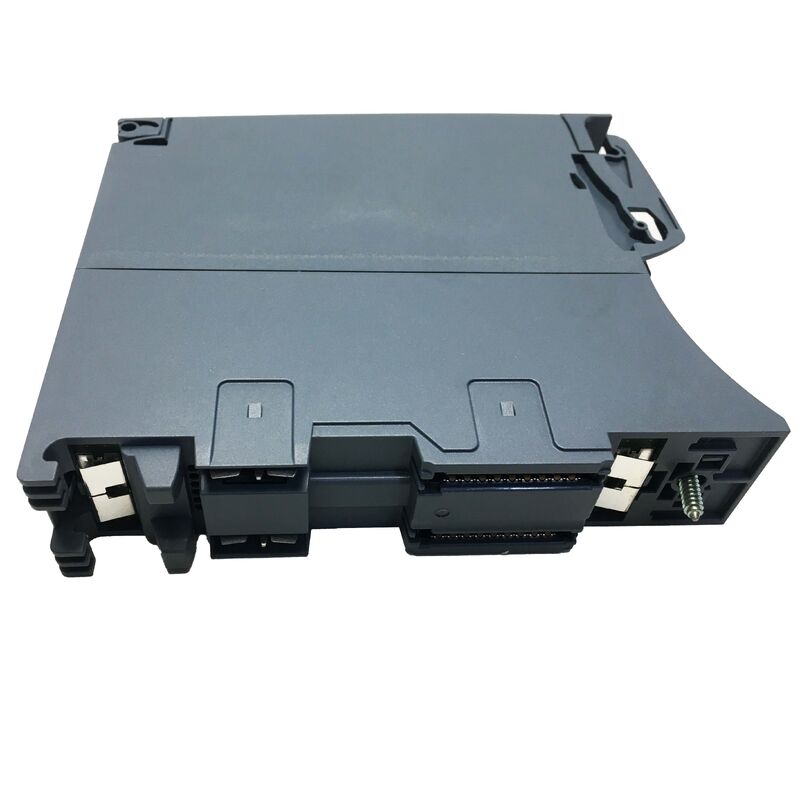

6ES7550-1AA01-0AB0∙ Siemens SIMATIC S7-1500 TM Đếm 2x24V 2 kênh đếm tốc độ cao / 24V mã hóa gia tăng / xác định vị trí

Đếm TM 2x24V Đếm tốc độ cao trực tiếp trong PLC Rack

Kiến trúc mô-đun của SIMATIC S7-1500 được thiết kế xung quanh các mô-đun chức năng chuyên biệt xử lý các nhiệm vụ đòi hỏi độc lập với chu kỳ xử lý của CPU chính.6ES7550-1AA01-0AB0 TM Count 2x24V là một trong những mô-đun công nghệ này, một mô-đun đếm chuyên dụng xử lý tín hiệu mã hóa tốc độ cao ở tốc độ mà chu kỳ quét CPU không thể theo dõi đáng tin cậy.

PLC tiêu chuẩn đầu vào kỹ thuật số quét ở tốc độ chu kỳ chương trình.Phương pháp sử dụng chu kỳ chương trình không tính và tạo ra các giá trị vị trí không đáng tin cậyTM Count giải quyết vấn đề này bằng cách xử lý xung mã hóa trong phần cứng độc lập với quét của CPU.sau đó làm cho kết quả có sẵn cho CPU thông qua hình ảnh quá trình của mô-đun.

Các thông số kỹ thuật chính

Điều mà mô-đun đếm và phát hiện

Đếm xung tốc độ cao:Đếm xung bộ mã hóa ở tần số lên đến 200kHz (theo thông số kỹ thuật TM Count 2x24V) ‡ phù hợp với các bộ mã hóa xoay tốc độ cao trên máy sản xuất.

Khám phá vị trí gia tăng:Bằng cách đếm xung hình vuông A / B từ bộ mã hóa gia tăng, mô-đun theo dõi vị trí góc hoặc tuyến tính trong chu kỳ máy.Số lượng tích lũy đại diện cho vị trí tương đối với tham chiếu định vị cuối cùng.

Kiểm soát cổng:Các đầu vào DI có thể được cấu hình như cổng phần cứng kích hoạt hoặc vô hiệu hóa đếm dựa trên tín hiệu bên ngoài (máy chuyển đầu máy, cảm biến sự hiện diện của sản phẩm,kích hoạt đồng bộ hóa) mà không gây gánh nặng cho CPU với xử lý gián đoạn.

Các kịch bản ứng dụng

Hệ thống định vị máy vận chuyển:Một máy vận chuyển dây chuyền sản xuất sử dụng một bộ mã hóa gia tăng trên trục truyền động.TM Count 2x24V theo dõi vị trí dây đai và kích hoạt các tín hiệu đầu ra cụ thể cho sản phẩm khi mục tiêu đi qua các trạm xử lý.

Số lượng sản phẩm của máy đóng gói:Một máy đóng gói tốc độ cao cần dữ liệu đếm sản phẩm chính xác.với đầu ra so sánh kích hoạt các thiết bị điều khiển tách lô khi đếm chính xác.

Câu hỏi thường gặp

Q1: Tần số đếm tối đa của TM Count 2x24V (6ES7550-1AA01-0AB0) là bao nhiêu?

TM Count 2x24V xử lý tín hiệu mã hóa 24V. Tần số đầu vào tối đa phụ thuộc vào chế độ đếm được cấu hình. Trong chế độ đếm đơn (chỉ đếm xung A),tần số tối đa cao hơn so với chế độ bình phươngXem hướng dẫn phần cứng Siemens TM Count 2x24V để biết giới hạn tần số chính xác cho mỗi chế độ đếm.Hoạt động điển hình bao gồm tần số mã hóa được sử dụng trong các ứng dụng máy công cụ công nghiệp và máy vận chuyển.

Q2: 6ES7550-1AA01-0AB0 có hỗ trợ mã hóa tuyệt đối SSI không?

Không. TM Count 2x24V hỗ trợ các bộ mã hóa gia tăng 24V và các bộ mã hóa xung chỉ nó không hỗ trợ các bộ mã hóa tuyệt đối SSI (Synchronous Serial Interface).Mô-đun SIMATIC S7-1500 TM PosInput (dòng 6ES7551-xxxx-0AB0) là mô-đun thích hợp. Xác nhận loại mã hóa trong ứng dụng trước khi chọn mô-đun.

Q3: Làm thế nào để mô-đun TM Count tích hợp với chương trình CPU S7-1500?

TM Count module giao tiếp với CPU thông qua bus nền S7-1500.và phân bổ đầu ra được cấu hình thông qua STEP 7 (TIA Portal) bằng cách sử dụng cấu hình phần cứng của mô-đun và các khối chức năng hệ thống (SFB). CPU đọc giá trị đếm và ghi các tham số điều khiển vào hình ảnh quy trình của mô-đun. SFB chuyên dụng (CTRL_HSC) cung cấp giao diện chương trình để kiểm soát đếm và đọc lại giá trị.

Câu 4: Các đầu ra so sánh của 6ES7550-1AA01-0AB0 có thể hoạt động nhanh hơn chu kỳ quét PLC không?

Vâng. Vâng.Các đầu ra so sánh trên TM Count 2x24V phản ứng với các giá trị đếm trong phần cứng, đầu ra chuyển đổi khi đếm đạt được giá trị so sánh được cấu hình bất kể thời gian chu kỳ quét PLCPhản ứng phần cứng này là lợi thế chính của cách tiếp cận mô-đun công nghệ: thời gian đầu ra chính xác và xác định, không phụ thuộc vào thời điểm CPU xử lý hình ảnh đầu ra tiếp theo.

Q5: Chiều rộng của 6ES7550-1AA01-0AB0 trong kệ S7-1500 là bao nhiêu?

TM Count 2x24V có chiều rộng 35mm trong giá đỡ S7-1500. Đây là chiều rộng một khe cắm tiêu chuẩn cho các mô-đun SIMATIC S7-1500.Nó chiếm một khe cắm trong kệ S7-1500 và lắp đặt với phương pháp kết nối mô-đun tiêu chuẩn được sử dụng trên toàn bộ gia đình sản phẩm S7-1500.
