| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6ES7195-7HB00-0XA0 |

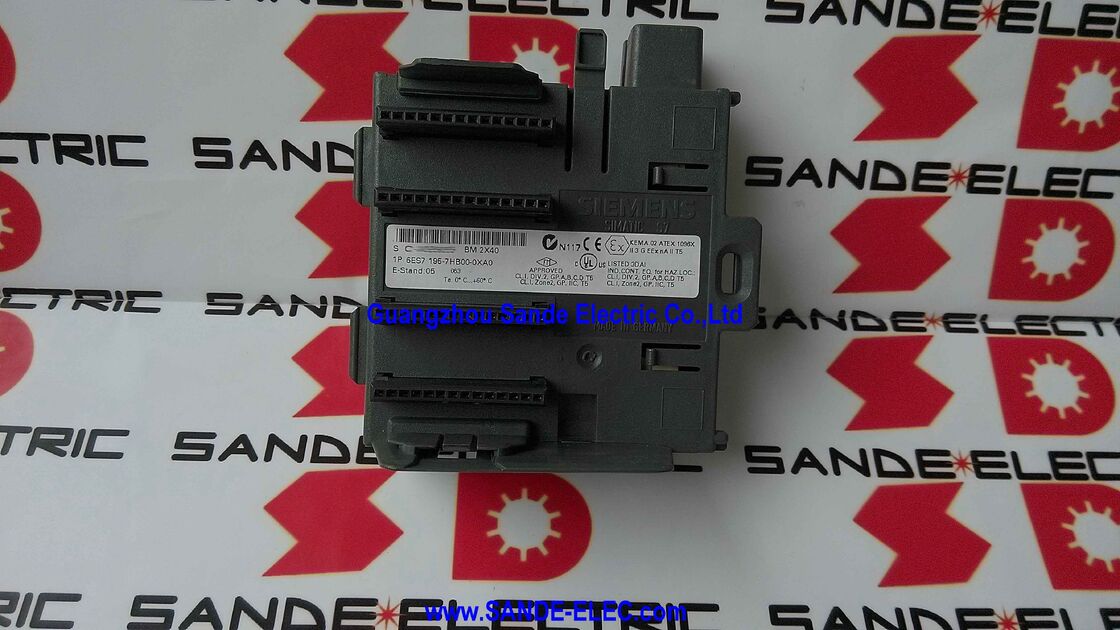

Siemens 6ES7195-7HB00-0XA0 là BM 240 — một mô-đun bus chủ động cho hệ thống I/O phân tán SIMATIC ET 200M.
Trong một trạm ET 200M tiêu chuẩn không có mô-đun bus, các mô-đun tín hiệu S7-300 được gắn trực tiếp vào hàng chân cắm bus trên thanh ray DIN của trạm, và việc tháo bất kỳ mô-đun nào trong số đó đòi hỏi phải tắt nguồn toàn bộ trạm.
BM 240 thay đổi hạn chế này một cách cơ bản: nó được lắp vào bảng mạch sau của trạm giữa các mô-đun liền kề, cung cấp một ổ cắm tháo lắp nóng cho hai mô-đun tín hiệu rộng 40mm, và cho phép các mô-đun đó được tháo ra và lắp lại vật lý mà không làm gián đoạn nguồn điện của trạm hoặc giao tiếp PROFIBUS/PROFINET của nó.
Tầm quan trọng của điều này thể hiện rõ nhất trong môi trường nhà máy quy trình có độ sẵn sàng cao.
Trạm PROFIBUS ET 200M của lò phản ứng theo mẻ dược phẩm có thể điều khiển gia nhiệt, làm mát, định lượng và khuấy — mỗi chức năng thông qua mô-đun I/O riêng của nó.
Không có mô-đun bus, việc thực hiện ngay cả bảo trì định kỳ (kiểm tra mô-đun đầu vào tương tự bị nghi ngờ lỗi) đòi hỏi phải tắt toàn bộ trạm I/O, điều này có nghĩa là đưa lò phản ứng theo mẻ ngừng hoạt động.
Với BM 240 được lắp đặt, kỹ thuật viên bảo trì có thể thay thế mô-đun bị nghi ngờ trong khi trạm tiếp tục hoạt động, mẻ tiếp tục, và chỉ hai kênh được kết nối với mô-đun đã thay thế mới trải qua một sự gián đoạn ngắn.
Thông số kỹ thuật chiều rộng 40mm khớp với định dạng mô-đun tín hiệu S7-300 tiêu chuẩn — chiều rộng mô-đun phổ biến nhất trong hệ thống ET 200M.
Đối với các mô-đun tín hiệu rộng 80mm, BM 480 (6ES7195-7HF00-0XA0) là mô-đun bus tương đương có thể chứa một mô-đun 80mm hoặc hai mô-đun 40mm.
| Thông số | Giá trị |
|---|---|
| Dung lượng mô-đun | 2 × mô-đun I/O rộng 40mm |
| Chiều rộng (lắp đặt) | 80mm |
| Chiều rộng (chưa lắp đặt) | 97mm |
| Chiều cao | 92mm |
| Độ sâu | 30mm |
| Trọng lượng | 140g |
| Tháo lắp nóng | Có — lắp/tháo khi đang chạy |
| Bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Trạng thái | Phụ tùng thay thế |
Trạm ET 200M sử dụng bus bảng mạch sau chủ động phân phối nguồn 24V và tín hiệu bus I/O S7-300 cho tất cả các mô-đun được lắp đặt. Trong cấu hình tiêu chuẩn không có mô-đun bus, bảng mạch sau này là thụ động và liên tục — việc tháo bất kỳ mô-đun nào sẽ làm ngắt bus và làm gián đoạn tất cả các mô-đun tiếp theo.
BM 240 giới thiệu một cầu nối chủ động: nó duy trì tín hiệu bus bảng mạch sau trên các vị trí ổ cắm của hai mô-đun được lưu trữ, sử dụng các bộ lặp bus nội bộ chủ động bắc cầu cho khoảng trống bus được tạo ra khi một mô-đun bị tháo.
Khi một mô-đun bị tháo khỏi ổ cắm BM 240 của nó, điện tử bên trong của mô-đun bus duy trì tính liên tục của bus cho tất cả các mô-đun khác trên trạm.
Khe cắm của mô-đun đã tháo được hiển thị dưới dạng "mô-đun vắng mặt" đối với mô-đun giao diện ET 200M, mô-đun này tạo ra một ngắt chẩn đoán cho bộ điều khiển PROFIBUS/PROFINET.
Chương trình OB82 của bộ điều khiển (bộ xử lý ngắt chẩn đoán) có thể phản hồi — thay thế các giá trị đầu ra an toàn cho mô-đun vắng mặt, tạo cảnh báo HMI hoặc ghi lại sự kiện — trong khi trạm tiếp tục hoạt động cho tất cả các I/O khác.
Khi mô-đun thay thế được lắp vào, BM 240 phát hiện sự hiện diện của nó và thiết lập lại kết nối bảng mạch sau của mô-đun.
Mô-đun giao diện báo cáo việc lắp lại thông qua một ngắt OB82 khác, và trao đổi I/O bình thường cho các địa chỉ của mô-đun đó sẽ tiếp tục.
ET 200M là một hệ thống I/O phân tán khác thường của Siemens vì nó chấp nhận toàn bộ dải mô-đun tín hiệu SIMATIC S7-300 — không phải là dải mô-đun dành riêng cho ET 200.
Mô-đun đầu vào kỹ thuật số (6ES7321-1BH02-0AA0), mô-đun đầu vào tương tự (6ES7331-7KF02-0AB0) hoặc mô-đun chức năng giống nhau cắm vào giá đỡ trung tâm S7-300 cũng cắm vào trạm ET 200M trên PROFIBUS hoặc PROFINET.
Sự tương đồng này mang lại lợi thế đáng kể về kỹ thuật và bảo trì: một kho dự phòng mô-đun phục vụ cả giá đỡ trung tâm và tất cả các trạm ET 200M phân tán.
BM 240 mở rộng lợi thế tương thích này cho các hoạt động bảo trì — khả năng tháo lắp nóng mà nó cung cấp hoạt động với bất kỳ mô-đun tín hiệu S7-300 rộng 40mm nào mà không cần sửa đổi hoặc cấu hình đặc biệt, vì mô-đun và giao diện bus là các thành phần S7-300 tiêu chuẩn.
Không phải mọi vị trí mô-đun trong trạm ET 200M đều cần mô-đun bus. Mô-đun bus thường được chỉ định cho các mô-đun I/O kết nối với dây dẫn trường có thể bị lỗi (mô-đun đầu vào tương tự trên bộ phát có nhu cầu hiệu chuẩn không thường xuyên, mô-đun khởi động động cơ, mô-đun đầu ra rơ-le có hao mòn tiếp điểm) và cho các mô-đun có thể cần thay thế trong quá trình sản xuất mà không cần tắt máy theo kế hoạch.
Một trạm ET 200M có thể kết hợp các vị trí gắn trực tiếp tiêu chuẩn và các vị trí BM 240 — các mô-đun ở vị trí gắn trực tiếp không thể tháo lắp nóng, trong khi các mô-đun ở vị trí BM 240 có thể. Bố cục trạm trong STEP 7 hoặc TIA Portal xác định mỗi khe cắm là khe gắn trực tiếp hoặc khe được lưu trữ bởi mô-đun bus, và các địa chỉ I/O được gán tương ứng.
Bản thân BM 240 chiếm 80mm chiều dài ray lắp đặt (đã lắp đặt) và hai mô-đun được lưu trữ chiếm 40mm mỗi mô-đun — tổng diện tích cho mỗi cặp BM 240 là 80 + 40 + 40 = 160mm so với 80mm cho hai mô-đun gắn trực tiếp, một sự gia tăng chiều rộng 80mm phải được tính đến trong phép tính chiều dài ray của trạm.
Q1: BM 240 có yêu cầu cấu hình đặc biệt nào trong STEP 7 hoặc TIA Portal không?
Có. Mỗi vị trí mô-đun được lưu trữ bởi BM 240 phải được định nghĩa rõ ràng là "khe tháo lắp nóng" trong cấu hình phần cứng của trạm ET 200M trong STEP 7 (HW Config) hoặc TIA Portal. Công cụ cấu hình hiển thị điều này dưới dạng thuộc tính của khe cắm mô-đun.
Mô-đun giao diện (IM 153-x) phải hỗ trợ chức năng mô-đun bus chủ động — không phải tất cả các mô-đun giao diện ET 200M đều hỗ trợ tháo lắp nóng. Xác nhận khả năng tương thích của mô-đun giao diện trước khi chỉ định mô-đun BM 240 trong thiết kế trạm.
Sau khi cấu hình, hệ thống sẽ tự động tạo ra các ngắt lắp/tháo và xử lý thông báo OB82 cho các khe cắm đó.
Q2: Những mô-đun giao diện ET 200M nào tương thích với BM 240?
Chức năng tháo lắp nóng được hỗ trợ bởi các mô-đun giao diện IM 153-2 (dòng 6ES7153-2BAxx-0XB0) và IM 153-4 PN (6ES7153-4AA01-0XB0).
IM 153-1 cũ hơn không hỗ trợ hoạt động mô-đun bus chủ động.
Luôn xác minh biến thể IM 153 cụ thể và phiên bản firmware của nó với ma trận tương thích BM 240 trong hướng dẫn sử dụng ET 200M (A5E00427077-xx) trước khi chỉ định mô-đun bus trong thiết kế trạm mới.
Q3: Có thể thêm BM 240 vào trạm ET 200M hiện có ban đầu được xây dựng mà không có mô-đun bus không?
Việc thêm mô-đun BM 240 vào trạm hiện có đòi hỏi phải sửa đổi cơ khí: các khe cắm mô-đun bị ảnh hưởng phải được tháo ra khỏi hàng chân cắm bus trên thanh ray DIN của trạm, BM 240 được lắp vào vị trí của chúng, và các mô-đun được lưu trữ được lắp lại vào ổ cắm BM 240.
Cấu hình phần cứng STEP 7 của trạm phải được cập nhật để phản ánh bố cục khe cắm mới. Việc sửa đổi này tốt nhất nên được thực hiện trong thời gian ngừng hoạt động bảo trì theo kế hoạch, vì trạm phải được tắt nguồn để sắp xếp lại vị trí mô-đun về mặt cơ khí.
Q4: Điều gì xảy ra khi một mô-đun bị tháo khỏi khe BM 240 — phần còn lại của trạm có tiếp tục hoạt động không?
Có. Cầu nối bus nội bộ của BM 240 duy trì tính liên tục của bus bảng mạch sau cho tất cả các mô-đun khác trong trạm khi một mô-đun được lưu trữ bị tháo.
Mô-đun giao diện ET 200M báo cáo việc tháo ra thông qua một ngắt chẩn đoán (OB82 trong chương trình S7).
Các đầu ra được kết nối với mô-đun đã tháo sẽ mặc định về trạng thái an toàn đã cấu hình của chúng (thường là 0V đối với đầu ra kỹ thuật số, hoặc giá trị dự phòng được tham số hóa cho đầu ra tương tự).
Tất cả các mô-đun khác trong trạm — cả những mô-đun ở vị trí gắn trực tiếp và những mô-đun ở các khe BM 240 khác — tiếp tục hoạt động bình thường trong suốt quá trình.
Q5: Sự khác biệt giữa BM 240 (6ES7195-7HB00-0XA0) và BM 480 (6ES7195-7HF00-0XA0) là gì?
BM 240 lưu trữ hai mô-đun tín hiệu S7-300 tiêu chuẩn rộng 40mm và chiếm 80mm chiều dài ray đã lắp đặt.
BM 480 lưu trữ một mô-đun rộng 80mm (hoặc hai mô-đun 40mm, tùy thuộc vào cấu hình) và là lựa chọn phù hợp cho các mô-đun dành riêng cho ET 200M rộng 80mm như SM 331 8AI (6ES7331-7KF02-0AB0 ở 40mm) hoặc cho các mô-đun chức năng và bộ xử lý truyền thông có thể ở định dạng 80mm.
Khi chỉ định một trạm với sự kết hợp các mô-đun 40mm và 80mm, hãy chọn biến thể BM phù hợp với chiều rộng của mỗi mô-đun tại mỗi vị trí yêu cầu tháo lắp nóng.
