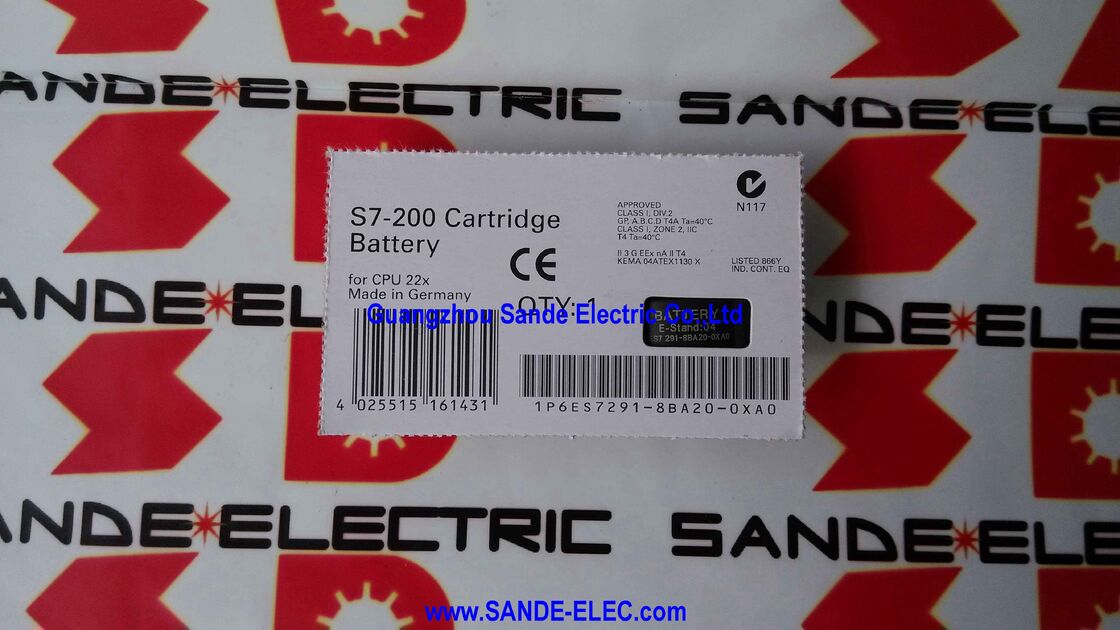

Mô-đun pin 6ES7291-8BA20-0XA0 6ES7 291-8BA20-0XA0 6ES7291-8BA2O-OXAO

6ES7291-8BA20-0XA0∙ SIMATIC S7-200 Battery Module BC 291 ∙ Long-Term Data Buffering / Memory Module Slot / S7-22X CPU

Những dữ liệu nào mà pin bảo vệ và tại sao thời gian quan trọng

CPU SIMATIC S7-200 giữ lại một số loại dữ liệu nhất định trong RAM: nội dung khối dữ liệu (DB), giá trị đồng hồ thời gian trong ngày, bộ nhớ bit lưu trữ, bộ đếm thời gian lưu trữ và bộ đếm lưu trữ.Tất cả đều phụ thuộc vào sức mạnh để tồn tại.Trong quá trình hoạt động bình thường, một siêu tụ tích hợp trong CPU S7-22X duy trì dữ liệu này thông qua các gián đoạn ngắn, thường trong vài ngày ở nhiệt độ phòng.

Đối với thời gian tắt điện dài hơn ✓ ngừng hoạt động theo kế hoạch, ngừng hoạt động theo mùa, cửa sổ bảo trì kéo dài, thiết bị được lưu trữ như phụ tùng lạnh ✓ sạc siêu tụ không đủ.Các module pin BC 291 kéo dài thời gian lưu trữ dữ liệu từ vài ngày đến vài thángTrong khi pin được cài đặt và CPU được tắt, tất cả các dữ liệu lưu trữ được chỉ định vẫn còn nguyên vẹn bất kể thời gian ngắt.

Đây không phải là về lưu giữ chương trình. chương trình người dùng trong CPU S7-22X được lưu trữ trong EEPROM và sống sót mất điện vô thời hạn mà không cần pin.BC 291 đặc biệt bảo vệ dữ liệu thời gian chạy lưu trữ nằm trong RAM.

Các thông số kỹ thuật chính

Các kịch bản ứng dụng

Dòng sản xuất theo mùa:Một máy đóng gói hoạt động theo mùa, ngừng sản xuất trong ba tháng trong mùa giải.các thông số quy trình được lưu trữ trong các khối dữ liệu lưu trữ) thông qua việc tắtKhi sản xuất tiếp tục, máy sẽ khởi động lại với dữ liệu của nó nguyên vẹn.

Quản lý CPU dự phòng lạnh:Một bộ phận bảo trì giữ một CPU S7-224 được cấu hình sẵn như một bộ phận dự phòng lạnh.do đó nó có thể được gắn vào máy mà không cần phải tải lại dữ liệu đầy đủ từ SCADA hoặc lập trình PC.

Quá trình chuyển đổi nhà máy mở rộng:Một nhà máy quy trình thực hiện một thời gian ngừng hoạt động bảo trì hàng năm 6 tuần với cách ly điện hoàn toàn của các bảng điều khiển.

Câu hỏi thường gặp

Q1: Hóa học pin và tuổi thọ của BC 291 là gì?

BC 291 sử dụng hóa học pin dựa trên lithium, được phân loại theo quy định Điều 33 của REACH đối với sự hiện diện của dung môi hữu cơ được kiểm soát ở nồng độ vượt quá 0,1 phần trăm trọng lượng.Tuổi thọ của pin phụ thuộc vào nhiệt độ môi trường xung quanh trong quá trình lưu trữ và hoạt độngKiểm tra ngày sản xuất trên nhãn mô-đun; các mô-đun được lưu trữ trong vài năm trước khi lắp đặt có thể đã giảm dung lượng còn lại.Cài đặt một BC 291 mới ở mỗi khoảng thời gian bảo trì theo kế hoạch nếu lưu trữ dữ liệu lâu dài là quan trọng.

Q2: BC 291 cũng giữ lại chương trình người dùng?

Không. Chương trình thang người dùng hoặc FBD trong CPU S7-22X được lưu trữ trong EEPROM và không dễ bay hơi. Nó được giữ vô thời hạn mà không cần bất kỳ nguồn điện nào.BC 291 chỉ mở rộng lưu trữ dữ liệu RAM lưu trữ: bộ nhớ bit lưu trữ, giá trị khối dữ liệu, bộ đếm và bộ đếm lưu trữ, và đồng hồ thời gian thực.một hộp mớ bộ nhớ EEPROM tùy chọn (6ES7291-8GC00-0XA0 hoặc tương tự) cung cấp một lớp dự phòng chương trình bổ sung nhưng chiếm cùng một khe như BC 291.

Q3: Làm thế nào để xác nhận dữ liệu lưu trữ của CPU sau khi cài đặt BC 291?

Sau khi lắp đặt chiếc BC 291 và động cơ,sử dụng STEP 7 Micro/WIN (hoặc STEP 7-MicroWIN SMART cho các biến thể SMART) để đọc lại khối dữ liệu của CPU và nội dung bộ nhớ lưu trữ thông qua cáp lập trình. So sánh với các giá trị dự kiến trước khi tắt. Điều này xác nhận rằng pin duy trì dữ liệu trong quá trình gián đoạn.

Q4: BC 291 có thể được hot-swapped với CPU được bật không?

Quy trình được khuyến cáo là cài đặt hoặc tháo ra BC 291 với CPU tắt.Không khuyến cáo chèn hoặc tháo pin khi nguồn đang hoạt động , và rủi ro xử lý cho mạch liền kề lớn hơn lợi ích của một hot-swap.

Q5: Điều gì thay thế BC 291 cho các hệ thống S7-200 mới?

6ES7291-8BA20-0XA0 đã bị ngừng sản xuất vào tháng 4 năm 2021, phù hợp với thời gian sử dụng của nền tảng SIMATIC S7-200.các nền tảng S7-200 SMART và SIMATIC S7-1200 có cơ chế lưu trữ dữ liệu riêng của họ SMART CPU sử dụng một bộ tụ tích hợp và các hộp nhớ tùy chọn, trong khi CPU S7-1200 sử dụng bộ nhớ lưu trữ với bản sao lưu thẻ nhớ tải.
