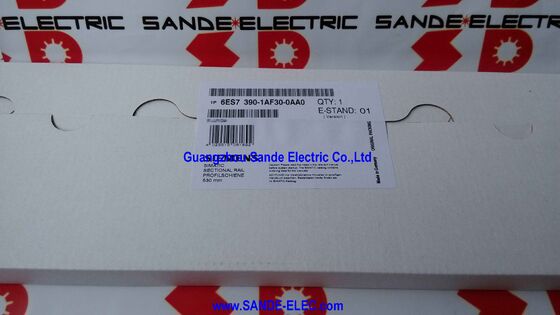

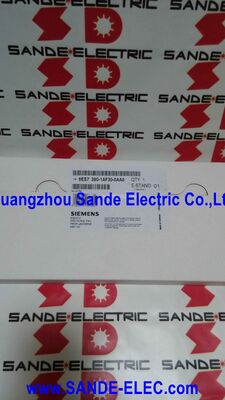

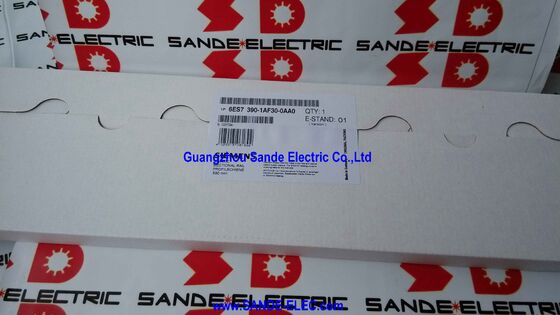

SIMATIC S7-300, RAIL L=530MM 6ES7390-1AF30-0AA0 6ES7 390-1AF30-0AA0 6ES739O-1AF3O-OAAO

Siemens 6ES7390-1AF30-0AA0 | Thanh ray lắp đặt SIMATIC S7-300 — Chiều dài 530mm, Lắp đặt trực tiếp vào tủ điều khiển hoặc cắt theo chiều dài, Yêu cầu đầu nối nối đất

Tổng quan

Thanh ray lắp đặt 530mm Siemens 6ES7390-1AF30-0AA0 là thanh ray lắp đặt dài 530mm cho bộ điều khiển lập trình SIMATIC S7-300 — nền tảng cấu trúc mà mọi hệ thống S7-300 đều bắt đầu. Trước khi bất kỳ mô-đun S7-300 nào được lắp đặt vào tủ điều khiển, thanh ray này sẽ được lắp đặt trước.

Nguồn điện, CPU, mô-đun tín hiệu, bộ xử lý truyền thông và mô-đun chức năng đều được gắn vào thanh ray này và kết nối qua bus mặt sau để tạo thành một trạm PLC hoàn chỉnh, hoạt động.

Thanh ray lắp đặt S7-300 là một thành phần được thiết kế chuyên dụng — không phải là thanh ray DIN thông thường. Hình dạng mặt cắt, bố cục khe cắm và điểm gắn đầu nối bus là đặc trưng cho kiến trúc cơ khí của dòng S7-300.

Các mô-đun được gắn vào vị trí, kết nối điện qua các đầu nối bus được luồn qua các khe cắm mặt sau của chúng và được cố định bằng các vít giữ ở chân mỗi mô-đun.

Thanh ray cung cấp độ cứng cơ học để giữ toàn bộ cụm mô-đun ở đúng vị trí trong môi trường rung động, chu kỳ nhiệt và tải trọng cơ học của tủ điều khiển đang hoạt động.

Chiều dài 530mm đủ chỗ cho hầu hết các cấu hình S7-300 tiêu chuẩn. Siemens cung cấp các thanh ray lắp đặt S7-300 với nhiều độ dài khác nhau để phù hợp với các kích thước trạm khác nhau — thanh ray ngắn hơn cho các lắp đặt nhỏ gọn và đầy đủ lên đến 2000mm cho các trạm cấu hình tối đa.

Thanh ray dài 530mm là một trong những chiều dài được chỉ định phổ biến nhất, phù hợp với một trạm S7-300 tầm trung điển hình với CPU, nguồn điện và sáu đến tám mô-đun tín hiệu trong phạm vi chiều rộng tủ DIN tiêu chuẩn.

Thông số kỹ thuật chính

Tại sao thanh ray lắp đặt S7-300 không chỉ là thanh ray DIN

Một câu hỏi phổ biến từ các kỹ sư lần đầu tiếp xúc với thanh ray lắp đặt S7-300 là tại sao nó được đặt hàng riêng thay vì sử dụng thanh ray DIN 35mm tiêu chuẩn từ kho sản xuất bảng điều khiển. Câu trả lời nằm ở mặt cắt — thanh ray lắp đặt S7-300 không phải là thanh ray TS DIN 35mm tiêu chuẩn.

Mặt cắt ngang của nó rộng hơn và cao hơn, bao gồm một gờ dưới mà chân đế của mô-đun S7-300 móc vào trong quá trình lắp đặt, trước khi xoay lên và khóa vào vị trí bằng các vít giữ.

Mặt cắt này cũng duy trì khoảng cách ngang chính xác giữa các khe cắm đầu nối bus, đảm bảo các dây dẫn bus mặt sau thẳng hàng chính xác giữa các mô-đun liền kề.

Sử dụng thanh ray không đúng — ngay cả thanh ray trông giống nhau bề ngoài — có nguy cơ sai lệch mô-đun, đầu nối bus không khớp hoàn toàn hoặc mất ổn định cơ học dưới tác động của rung động.

6ES7390-1AF30-0AA0 là thanh ray phù hợp cho tất cả các loại mô-đun S7-300 tiêu chuẩn và đảm bảo khả năng tương thích trên toàn bộ dòng mô-đun S7-300.

Cắt thanh ray theo chiều dài tùy chỉnh

Một ưu điểm thực tế của việc đặt hàng thanh ray có chiều dài tiêu chuẩn như phiên bản 530mm là tùy chọn cắt nó tại chỗ thành chiều dài tùy chỉnh ngắn hơn nếu ứng dụng yêu cầu một trạm nhỏ hơn.

Thanh ray được làm từ hợp kim nhôm và có thể cắt sạch bằng cưa sắt hoặc cưa tròn cắt kim loại.

Đầu cắt nên được làm sạch ba via để loại bỏ các cạnh sắc và đảm bảo sự thẳng hàng của mô-đun ở vị trí cuối.

Các kỹ sư xây dựng nhiều trạm S7-300 nhỏ trong một dự án thường đặt một thanh ray dài duy nhất và cắt nó thành các chiều dài cần thiết cho mỗi trạm, giảm sự phức tạp trong việc mua sắm.

Thanh ray 530mm cung cấp đủ vật liệu cho một trạm tiêu chuẩn hoặc cho hai trạm ngắn hơn được cắt từ một mảnh.

Nối đất thanh ray lắp đặt

Thanh ray lắp đặt phải được kết nối với hệ thống nối đất bảo vệ (PE) của tủ để toàn bộ hệ thống S7-300 được nối đất đúng cách. Siemens cung cấp các kẹp đầu nối nối đất chuyên dụng (đặt hàng riêng — mã phụ tùng khác nhau tùy loại lắp đặt) gắn vào các điểm kết nối nối đất của thanh ray và chấp nhận dây dẫn PE.

Thân nhôm của thanh ray dẫn PE đến từng mô-đun được lắp đặt thông qua tiếp xúc chân đế của mô-đun với bề mặt thanh ray.

Việc nối đất đúng cách thanh ray lắp đặt phục vụ hai chức năng: an toàn cho người sử dụng (thanh ray và tất cả các mô-đun được lắp đặt đều ở điện thế đất, ngăn ngừa sốc điện do lỗi cách điện) và hiệu suất EMC (thanh ray cung cấp tham chiếu nối đất trở kháng thấp cho các dòng điện trở về tần số cao do bộ nguồn chuyển mạch và điện tử kỹ thuật số của S7-300 tạo ra).

Câu hỏi thường gặp

Q1: Thanh ray lắp đặt 530mm này có thể sử dụng với các mô-đun dòng S5 (tiền nhiệm của S7-300) hoặc dòng S7-1500 (kế nhiệm) không?

Không. Mặt cắt thanh ray lắp đặt S7-300 là đặc trưng cho hình dạng mô-đun S7-300. Các mô-đun SIMATIC S5 sử dụng hệ thống lắp đặt hoàn toàn khác. Các mô-đun SIMATIC S7-1500 sử dụng thanh ray lắp đặt khác và không tương thích về mặt vật lý (thanh ray S7-1500 rộng hơn và sử dụng cơ chế kẹp và khóa khác).

6ES7390-1AF30-0AA0 chỉ được sử dụng với các mô-đun dòng S7-300, bao gồm cả các mô-đun S7-300 được lắp đặt trong các trạm I/O phân tán ET 200M.

Q2: Có thể lắp đặt bao nhiêu mô-đun S7-300 trên thanh ray 530mm?

Số lượng mô-đun phụ thuộc vào chiều rộng của chúng. Một mô-đun nguồn S7-300 điển hình (PS307) rộng 80mm; một CPU 315 rộng 80mm; một mô-đun I/O kỹ thuật số 16 kênh (SM323 hoặc tương tự) rộng 40mm.

Bắt đầu từ bên trái với một nguồn điện và CPU (hai mô-đun 80mm = 160mm), 370mm còn lại của thanh ray 530mm có thể chứa khoảng tám đến chín mô-đun tín hiệu 40mm. Với các mô-đun có chiều rộng hẹp hơn, có thể lắp được nhiều hơn một chút; các mô-đun chức năng rộng hơn sẽ giảm số lượng.

Khoảng cách đầu nối bus cũng phải được tính vào tổng số.

Q3: Ngày ngừng sản xuất là tháng 10 năm 2023. Sản phẩm này còn hàng không và nó được thay thế bằng gì?

Ngừng sản xuất (PM400) có nghĩa là Siemens đã bắt đầu loại bỏ sản phẩm khỏi danh mục bán hàng tích cực nhưng vẫn tiếp tục giao hàng từ kho hiện có trong khi còn hàng.

Sản phẩm không bị hết hàng ngay lập tức — nó thường vẫn có thể mua được từ Siemens và các nhà phân phối được ủy quyền trong một thời gian dài sau khi ngừng sản xuất, và từ thị trường phụ tùng công nghiệp vô thời hạn.

Bối cảnh rộng hơn là nền tảng SIMATIC S7-300 đang chuyển sang giai đoạn ngừng bán hàng, và Siemens khuyến nghị di chuyển các thiết kế mới sang nền tảng S7-1500.

Để bảo trì các hệ thống S7-300 hiện có, thanh ray lắp đặt vẫn là một phụ tùng thay thế hợp lệ.

Q4: Có thể kết nối nhiều trạm S7-300 với nhau nếu chúng sử dụng các thanh ray lắp đặt riêng biệt không?

Có. Cấu hình S7-300 nhiều rack là một kiến trúc tiêu chuẩn cho các hệ thống lớn hơn vượt quá số lượng mô-đun trên một thanh ray. Mỗi thanh ray tạo thành một rack.

Các rack được kết nối thông qua các mô-đun giao diện — IM 360 (gửi) trong rack chính và IM 361 (nhận) trong tối đa ba rack mở rộng, hoặc các cặp IM 365 cho cấu hình một rack mở rộng.

Mỗi rack có thanh ray lắp đặt riêng, mô-đun nguồn riêng và mô-đun giao diện riêng. Tín hiệu và dữ liệu truyền giữa các rack thông qua cáp bus liên rack.

Q5: Bản thân thanh ray lắp đặt có mang tín hiệu điện nào không, hay nó chỉ đơn thuần là cơ khí?

Thanh ray lắp đặt chủ yếu là một thành phần cơ khí — nó cung cấp hỗ trợ cấu trúc cho các mô-đun nhưng không mang bất kỳ dây dẫn tín hiệu hoặc nguồn điện nào trong mặt cắt của nó.

Kết nối điện giữa các mô-đun S7-300 liền kề được xử lý bởi các đầu nối bus (thành phần riêng biệt, mã phụ tùng 6ES7390-0AA00-0AA0 hoặc tương tự) đi qua các khe cắm trên bảng mặt sau của mỗi mô-đun và tạo ra các kết nối bus mặt sau.

Chức năng điện duy nhất của bản thân thanh ray là làm dây dẫn PE, phân phối kết nối nối đất bảo vệ từ đầu nối nối đất đến tất cả các mô-đun được lắp đặt thông qua tiếp xúc bề mặt.
