| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6ES7392-1AM00-0AA0 |

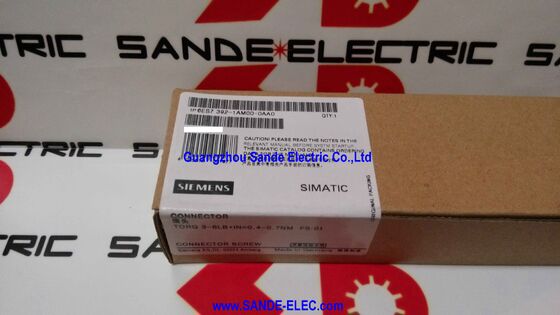

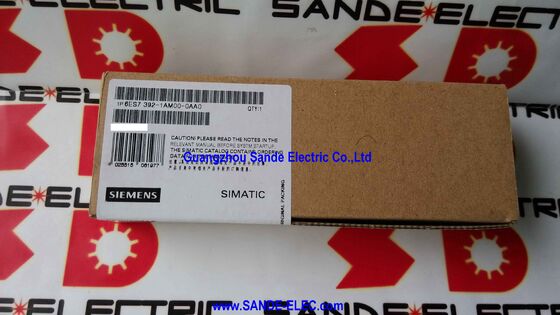

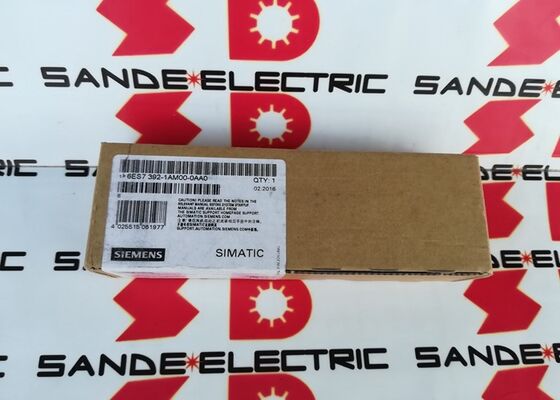

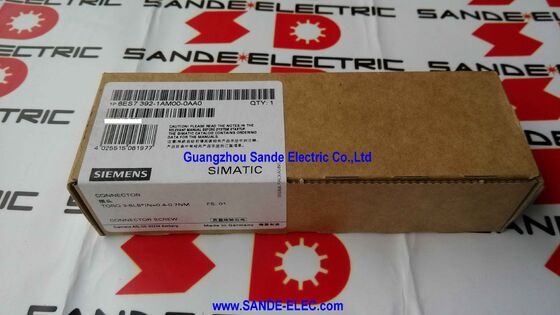

CácSiemens 6ES7392-1AM00-0AA0là đầu nối phía trước 40 cực cho các mô-đun tín hiệu SIMATIC S7-300 - thành phần dây dẫn nối các tín hiệu quy trình của S7-300 từ trường vào hệ thống PLC.
Trong kiến trúc S7-300, các mô-đun tín hiệu (bảng I / O đọc trạng thái cảm biến và thiết bị điều khiển lệnh) được thiết kế như các tập hợp hai phần:bản thân mô-đun tín hiệu ở trong tủ trên đường ray lắp đặt, và các kết nối phía trước phần này mang tất cả các dây điện trường.
Bộ kết nối phía trước có thể được tháo ra với dây dẫn của nó còn nguyên vẹn, và một mô-đun tín hiệu mới hoặc được sửa chữa có thể được lắp đặt vào vị trí của nó.
Bộ kết nối phía trước và dây điện của nó sau đó được cắm lại vào mô-đun mới mà không cần phải cắm lại.
Sự tách biệt giữa mô-đun và đầu nối dây là một trong những tính năng thiết kế của S7-300 thực sự làm giảm thời gian ngừng hoạt động của máy.thay thế một mô-đun đầu ra kỹ thuật số bị hỏng sẽ có nghĩa là xác định và loại bỏ bốn mươi dây trường riêng lẻ từ các đầu cuối của mô-đun bị hỏng, lắp đặt mô-đun mới, và kết thúc lại mỗi dây vào vị trí đầu cuối chính xác.thay đổi mô-đun, nối đầu cắm lại vào.
Phiên bản 40 cực (phần này) được sử dụng với các mô-đun S7-300 có 40 điểm I / O hoặc 40 vị trí đầu cuối.
Các mô-đun kỹ thuật số 32 kênh tiêu chuẩn và nhiều mô-đun tương tự sử dụng đầu nối 40 cực.
| Parameter | Giá trị |
|---|---|
| Người Ba Lan | 40 |
| Kết nối | Máy liên lạc vít |
| Phạm vi dẫn | AWG 19?? 24 |
| Động lực thắt | 0.4 ¥0.7 Nm |
| Chiều dài dải | 6mm |
| Kích thước (H × W × D) | 125×21,6×40,9mm |
| Nhiệt độ hoạt động | 0°60°C |
| Tình trạng | Việc loại bỏ dần vào tháng 10 năm 2023 |
The screw contact connection method used in the 6ES7392-1AM00-0AA0 is the established standard for industrial PLC wiring where long-term reliability and ease of maintenance take precedence over connection speed.
Mỗi 40 vị trí đầu cuối chấp nhận một dây được chèn vào lỗ đầu cuối, với một vít bị trói buộc dây khi được thắt chặt đến mô-men xoắn chỉ định 0,4 ∼ 0,7 Nm.
Các dây liên lạc vít xử lý phạm vi cắt ngang dây AWG 19 ′′ 24 (khoảng 0,14 mm2 đến 0,75 mm2) bao gồm các dây tín hiệu điển hình được sử dụng trong dây điều khiển công nghiệp: 0.5mm2 đơn lõi cho đường dây bảng ngắn, 0,75mm2 bị mắc kẹt cho các đường cáp cảm biến dài hơn và 0,25mm2 cho dây điện nhỏ gọn trong các tấm có không gian hạn chế.
Các tay áo cuối dây thép (Aderendhülsen) được khuyến cáo cho dây thép rào để ngăn chặn sợi dây rào lan rộng dưới vít, đặc biệt quan trọng đối với các cáp linh hoạt rào mỏng.
Loại kết nối thay thế ️ các dây liên lạc đẩy vào có dây chuyền (được sử dụng trong biến thể kết nối dây chuyền 6ES7392-1BM01-0AA0) ️ cung cấp tốc độ dây nhanh hơn mà không cần chìa khóa mô-men xoắn,nhưng loại vít được ưa thích trong các ứng dụng nơi dự kiến loại bỏ và chèn lại đầu nối định kỳĐối với phần lớn các thiết bị S7-300 khi đầu nối được nối dây một lần và vẫn ở vị trí,cả hai loại kết nối đều đáng tin cậy như nhau.
Bộ kết nối phía trước S7-300 bao gồm một hệ thống mã hóa trường: các phím mã hóa màu nhỏ có thể được chèn vào cơ thể kết nối và vỏ mô-đun tương ứng.Một khi một đầu nối được mã hóa với một loại module cụ thể, nó chỉ có thể được chèn vào một mô-đun có mã phù hợp hoặc vào một mô-đun không có mã.
Điều này ngăn ngừa việc cài đặt lại một đầu nối cố tình được dây cho (ví dụ như một mô-đun đầu vào kỹ thuật số 24V) vào một mô-đun đầu ra kỹ thuật số 24V trong quá trình bảo trì,mà sẽ kết nối điện áp bộ điều khiển trường với mạch đầu vào với kết quả có khả năng gây hại.
Mã hóa được áp dụng bởi kỹ sư cho phép: sau khi cài đặt đầu tiên đầu nối trên mô-đun chính xác của nó, khóa mã hóa được đặt.
Nếu đầu nối sau đó được tháo ra để bảo trì mô-đun, mã trên đầu nối đảm bảo nó chỉ có thể được cài đặt lại trên loại mô-đun chính xác.
Ưu điểm duy trì của đầu nối phía trước có thể tháo rời trở nên hữu hình khi một mô-đun tín hiệu bị hỏng trong môi trường sản xuất.Hãy xem xét một mô-đun đầu vào kỹ thuật số 32 kênh trong một máy đóng gói đọc các trạng thái của 28 cảm biến độ gần trên cơ học của máy.
Nếu mô-đun đó phát triển lỗi bên trong, mô-đun bị hỏng phải được thay thế.
Không có đầu nối có thể tháo rời, thủ tục bảo trì bao gồm: tắt điện trạm (hoặc sử dụng các thủ tục chuyển đổi nóng nếu được hỗ trợ),xác định 28 dây cảm biến riêng lẻ cộng với dây cung cấp điện trên 32 đầu cuối, ghi lại (hoặc đọc lại) vị trí đầu của mỗi dây, ngắt kết nối tất cả các dây, lắp đặt mô-đun mới,và kết thúc lại tất cả các dây vào vị trí chính xác của họ thường 45 phút đến một giờ làm việc cẩn thận, lâu hơn nếu nhãn dây dẫn không rõ ràng.
Với đầu nối có thể tháo rời, quy trình là: tắt trạm, nhấn nút thả đầu nối, kéo đầu nối ra (các dây vẫn còn gắn), lắp đặt mô-đun mới,nhấp vào đầu nối trở lại.
Thời gian trôi qua: thường dưới năm phút. Máy quay lại sản xuất; dây dẫn vẫn không bị ảnh hưởng và không có lỗi kết thúc lại.
Q1: Máy kết nối phía trước 40 cực khác với phiên bản 20 cực bằng cách nào và mỗi mô-đun S7-300 sử dụng loại nào?
Các kết nối 40 cực (phần này, 6ES7392-1AM00-0AA0) is used with S7-300 modules that have 40 terminal positions — typically 32-channel digital input or output modules (SM321/SM322/SM323) and most analog input and output modules (SM331/SM332).
Các đầu nối 20 cực (dòng 6ES7392-1AJ00-0AA0) được sử dụng với các mô-đun nhỏ hơn có 20 vị trí đầu cuối ¢ thường là các mô-đun kỹ thuật số 16 kênh.
Loại kết nối phía trước cụ thể cần thiết cho mỗi mô-đun S7-300 được chỉ định trong trang dữ liệu của mô-đun và trong hướng dẫn kỹ thuật mô-đun SIMATIC S7-300.
Q2: Có thể sử dụng lại đầu nối phía trước khi thay thế một mô-đun S7-300 bị hỏng không?
Vâng, đây là mục đích chính của thiết kế kết nối mặt trước có thể tháo rời.Các kết nối với tất cả các dây điện trường của nó có thể được cởi khỏi mô-đun thất bại và cắm lại vào mô-đun thay thế mà không làm gián đoạn các dây điện trường.
Các điểm tiếp xúc trong đầu nối được thiết kế cho các chu kỳ chèn và tháo lặp lại.Thực hành tốt là kiểm tra các bề mặt tiếp xúc của cả kết nối và giao diện ghép nối của mô-đun trước khi lắp đặt lại, và để xác minh rằng mã hóa (nếu được áp dụng) vẫn còn nguyên vẹn và phù hợp đúng.
Q3: Mức cắt ngang dây tối đa mà đầu nối phía trước có thể chấp nhận là bao nhiêu và có cần thiết không?
6ES7392-1AM00-0AA0 chấp nhận các dây dẫn trong phạm vi AWG 19?? 24, khoảng 0,14mm2 đến 0,75mm2.
Đối với sợi dây rào, Siemens recommends using ferrules (end-sleeves) to prevent strand spreading under the screw contact — this maintains reliable contact over time and reduces the risk of inter-terminal short circuits from stray wire strandsChiều dài dây cắt để chèn là 6mm.
Q4: Sản phẩm đang được loại bỏ từ tháng 10 năm 2023.
Phase-out (PM400) typically means Siemens continues to supply the product from existing production stock for a transitional period — often one to two years — before it becomes unavailable from Siemens directlySau đó, thặng dư công nghiệp và kênh phân phối tiếp tục.
Các bối cảnh rộng lớn hơn là nền tảng S7-300 chính nó đang được loại bỏ để ủng hộ S7-1500.
Đối với các thiết kế hệ thống điều khiển mới, Siemens khuyến cáo S7-1500 với phạm vi kết nối phía trước của riêng nó.6ES7392-1AM00-0AA0 nên được mua khi có sẵn từ các nhà phân phối hiện tại.
Q5: Các kết nối phía trước có thể được dây với các mô-đun ở vị trí trên đường ray lắp đặt, hoặc nó phải được gỡ bỏ trước?
Bộ kết nối phía trước S7-300 có thể được dây trong một trong hai cấu hình gắn vào mô-đun trên đường ray (đường dây tại chỗ) hoặc được lấy ra khỏi mô-đun và dây trên băng ghế.
Sợi dây điện trong tủ thường thuận tiện hơn trong quá trình lắp đặt ban đầu,vì đầu nối có thể được chèn một phần vào mô-đun trong một "vị trí dây điện" giữ nó tại chỗ trong khi để lại các đầu cuối có thể truy cập.
Sau khi kết nối hoàn thành, đầu nối được đẩy hoàn toàn vào nhà và khóa.Bench dây điện là một lựa chọn khi không gian tủ bị hạn chế hoặc khi dây điện nhiều đầu nối trước khi lắp đặt các mô-đun.
