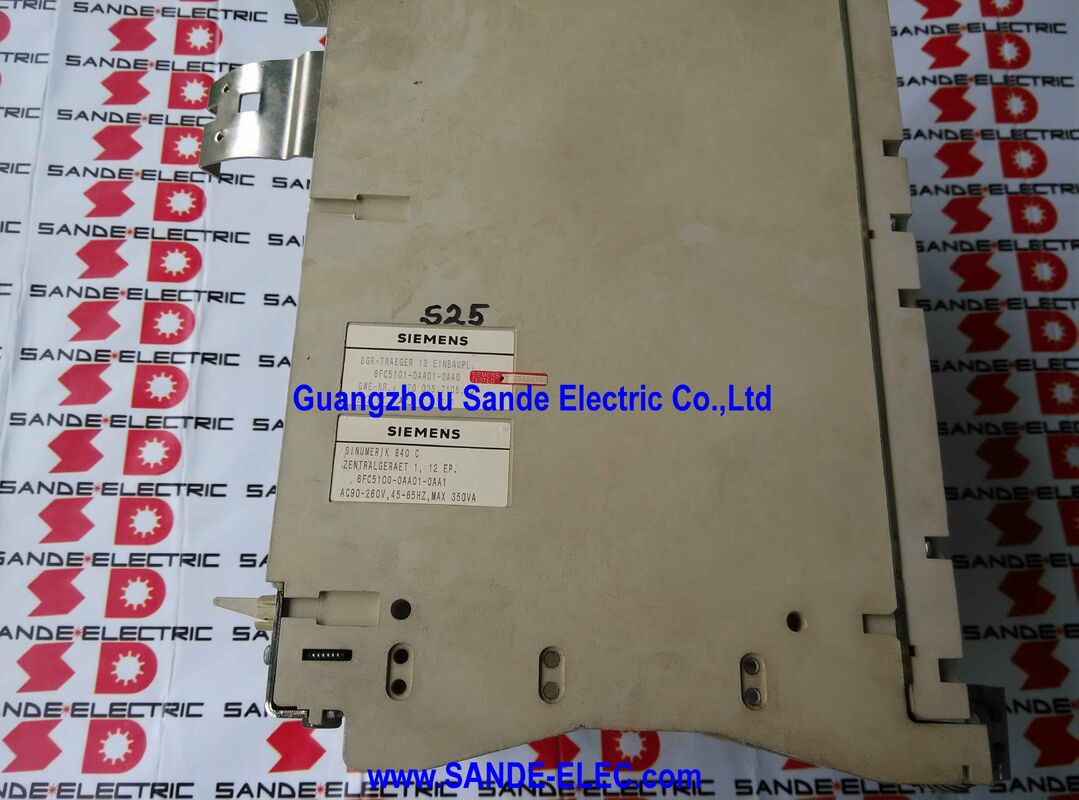

SINUMERIK CENTRAL CONTROLLER 6FC5101-0AA01-0AA0 6FC5 101-0AA01-0AA0 6FC51O1-OAAO1-OAAO

Siemens 6FC5101-0AA01-0AA0 500.000 SINUMERIK 840C/840CE Central Controller 1 ∙ 12-Slot Rack, Không trang bị (Không có mô-đun), Phân bộ đã ngừng sản xuất

Tổng quan

CácSiemens 6FC5101-0AA01-0AA0là bộ điều khiển trung tâm SINUMERIK 840C 1 khung rack 12 khe tạo thành xương sống vật lý của hệ thống điều khiển CNC SINUMERIK 840C.

840C là nền tảng điều khiển CNC hàng đầu của Siemens từ đầu những năm 1990 đến những năm 2000,chiếm giới hạn cao của dải CNC của Siemens và tìm thấy sự triển khai rộng rãi trong các trung tâm gia công hiệu suất cao, các tế bào sản xuất linh hoạt, trung tâm quay / mài nhiều trục và các ứng dụng CNC đòi hỏi khác.

Hàng ngàn máy được trang bị 840C vẫn còn hoạt động sản xuất tại các cơ sở sản xuất trên toàn thế giới,và duy trì các hệ thống này đòi hỏi phải truy cập vào tất cả các cấp độ của phần cứng bao gồm cả bản thân khung rack.

Danh hiệu "không được trang bị" có ý nghĩa: 6FC5101-0AA01-0AA0 là cấu trúc giá đỡ trần trụi, khung gầm nhôm và thép với bus phía sau, hướng dẫn khe, đầu nối bảng điều khiển phía trước,và gắn phần cứng .

Các nguồn cung cấp điện, bộ xử lý NC, CSB, CPU PLC, các mô-đun giao diện và bảng trục đều được cài đặt vào khung này nhưng được đặt hàng và quản lý riêng biệt.

6FC5100-0AA01-0AA1 có liên quan chặt chẽ (lưu ý sự khác biệt số phần nhỏ) là giá đỡ tương đương được vận chuyển với nguồn cung cấp điện, CSB và PLC CPU 135WD đã được cài đặt.

Về mặt bảo trì thực tế, giá đỡ không được trang bị phục vụ một nhu cầu cụ thể: khi khung xe của 840C Central Controller 1 bị hư hỏng vật lýcấu trúc giá đỡ bị nứt, dẫn đường thẻ ăn mòn nhưng các mô-đun được lắp đặt vẫn hoạt động, giá đỡ không trang bị cho phép kỹ sư bảo trì chuyển các mô-đun làm việc từ khung bị hỏng vào giá đỡ mới,phục hồi hệ thống mà không thay thế các thẻ module đắt tiền.

Các thông số kỹ thuật chính

Kiến trúc SINUMERIK 840C

SINUMERIK 840C là một hệ thống điều khiển CNC mô-đun được tổ chức xung quanh một hoặc nhiều giá đỡ điều khiển trung tâm.bộ điều khiển trung tâm 1 (các giá đỡ này) là giá đỡ chính chứa các bảng hệ thống quan trọng:

Nguồn cung cấp điện (PS):Chuyển đổi đầu vào nguồn điện xoay đổi sang điện áp điều chỉnh cần thiết cho tất cả các bảng cài đặt, thường là +5V, ±15V và +24V cho các mạch logic và tương tự khác nhau..

CSB (Central Services Board):Cung cấp hệ thống quản lý xe buýt, phân phối đồng hồ và cơ sở hạ tầng liên lạc giữa các máy bay cho rack.

CSB là bảng làm cho Backplane trở thành một cơ sở hạ tầng truyền thông chức năng thay vì chỉ là một mảng kết nối thụ động.

CPU PLC (135WD hoặc tương tự):Bộ xử lý SIMATIC S5-135WD PLC tích hợp chạy logic điều khiển phụ trợ của máy, quản lý bộ đổi công cụ, hệ thống làm mát, giám sát khóa an toàn,và tất cả các chức năng máy nhị phân mà bộ xử lý NC (điều khiển số) ủy quyền cho PLC.

Đĩa xử lý NC:Các thẻ bộ xử lý điều khiển số thực hiện các tính toán can thiệp, thuật toán điều khiển vị trí trục và giải thích chương trình phần.

Cấu hình xử lý NC cụ thể phụ thuộc vào số lượng trục và kênh được cấu hình cho máy.

Bảng giao diện:Các bảng I / O, bảng giao diện mã hóa, bảng mạch đo và các bảng ứng dụng cụ thể khác chiếm các khe còn lại.

Công suất 12 khe của bộ điều khiển trung tâm 1 chứa một cài đặt SINUMERIK 840C trục cao điển hình.

Máy đòi hỏi nhiều hơn 12 khe cắm sử dụng các giá đỡ điều khiển trung tâm bổ sung (Controller 2, Controller 3) được kết nối với giá đỡ chính thông qua các kết nối bus giữa giá đỡ.

840C so với 840CE

SINUMERIK 840C và 840CE chia sẻ cùng một nền tảng phần cứng bao gồm khung gầm rack này, nhưng khác nhau về khả năng hệ thống trục và ổ đĩa của chúng:

Các840Clà cấu hình tiêu chuẩn được thiết kế để sử dụng với SIMODRIVE 611 servo và động cơ trục thông qua kiến trúc giao diện tiêu chuẩn SINUMERIK 840C.

Các840CE(Tăng cường) mở rộng 840C với chức năng bổ sung ¢ hỗ trợ SIMODRIVE 611 với giao diện ổ đĩa nâng cao, các tính năng điều khiển trục mở rộng,và các kênh trục bổ sung tùy chọn cho các cấu hình máy phức tạp hơn.

Danh hiệu "CE" được sử dụng cho một số biến thể đặc biệt xuất khẩu và chức năng nâng cao.

Cả hai hệ thống đều sử dụng cùng một khung khung rack cơ học, mặt sau và bộ mô-đun cơ bản.

Sự khác biệt phần cứng là trong cấu hình mô-đun cụ thể được tải phần mềm và cấu hình trong bộ xử lý NC và bảng PLC xác định xem hệ thống hoạt động như 840C hoặc 840CE.

Bảo trì giá đỡ ️ Khi khung xe cần thay thế

Trong khi các mô-đun điện tử bên trong một bộ điều khiển trung tâm 840C là các mặt hàng thường xuyên nhất cần sửa chữa hoặc thay thế,bản thân khung gầm rack có thể cần thay thế trong các trường hợp cụ thể:

Hư hỏng kết nối Backplane:Các đầu nối bus tiếp xúc vàng trên mặt sau nhận và thả thẻ mô-đun trong nhiều chu kỳ bảo trì.

Trong môi trường bảo trì tần số cao, hoặc sau khi một mô-đun bị ép vào một khe cắm không thẳng hàng, các đầu nối mặt sau có thể bị hư hỏng.độ tin cậy điện của toàn bộ giá đỡ bị tổn hại thay thế khung gầm là độ phân giải chính xác.

Hư hỏng do ăn mòn hoặc ô nhiễm giá đỡ:Trong các xưởng làm việc nơi tủ CNC đã được kín kém chống lại hơi nước làm mát, chip công nghiệp kim loại, hoặc chất lỏng làm sạch,cấu trúc khung gầm rack có thể ăn mòn đến mức các khe cắm mô-đun không còn cung cấp cài đặt cơ khí an toàn.

Một khung gặm nhấm cho phép thẻ mô-đun thay đổi vị trí trong khi rung tạo ra sự cố liên lạc gián đoạn cực kỳ khó chẩn đoán.

Tác động về thể chất:Các tai nạn trong tủ, thiệt hại trong vận chuyển hoặc xử lý không đúng cách có thể làm cong hoặc nứt các hướng dẫn khe của giá đỡ, ngăn chặn các mô-đun ngồi đúng cách.

Trong tất cả các trường hợp này, khung không trang bị 6FC5101-0AA01-0AA0 cung cấp thay thế cấu trúc trong khi vẫn giữ lại đầu tư vào các thẻ mô-đun được cài đặt.

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa 6FC5101-0AA01-0AA0 và 6FC5100-0AA01-0AA1 là gì?

6FC5100-0AA01-0AA1 (số phần cơ bản có tiền tố hơi khác nhau: -5100 so với -5101) là bộ điều khiển trung tâm 1 được trang bị đầy đủ, được cung cấp với nguồn điện, CSB và CPU PLC 135WD được cài đặt.Các 6FC5101-0AA01-0AA0 là khung không trang bị chỉ nó đến mà không có bất kỳ mô-đun lắp đặt.

Phiên bản không được trang bị phù hợp khi các mô-đun làm việc được chuyển từ khung xe bị hư hỏng.cần phiên bản được trang bị hoặc các mô-đun được cung cấp riêng biệt.

Q2: Các mô-đun từ SINUMERIK 840C Controller 2 hoặc Controller 3 có thể được lắp đặt trong khung này Controller 1?

The physical backplane connector and slot dimensions are consistent across the 840C central controller rack family — boards designed for Controller 2 or Controller 3 slots physically fit in Controller 1 slots.

Tuy nhiên, vị trí hợp lý của một số bảng (đặc biệt là nguồn điện PS, CSB,và các bảng chiếm các vị trí khe cắm dành riêng) được xác định trong cấu hình phần cứng SINUMERIK 840C, và pha trộn các bảng trên các vị trí giá treo điều khiển đòi hỏi tham chiếu chéo cẩn thận với hướng dẫn lập kế hoạch 840C để xác minh các thiết lập địa chỉ bảng, cấu hình nhảy,và Backplane slot assignments.

Q3: Giới hạn số khe cắm là gì và điều gì sẽ xảy ra nếu cấu hình 840C yêu cầu hơn 12 khe cắm?

Cầm điều khiển 1 cung cấp 12 khe cắm mô-đun. Khi một cấu hình máy cụ thể số lượng trục cao, nhiều kênh, I / O rộng hệ thống 840C mở rộng bằng cách thêm bộ điều khiển 2 (6FC5101-0AB02-0AA0 với 18 khe + 3 khe AT) và nếu cần thiết, các giá đỡ bộ điều khiển 3, được kết nối với bộ điều khiển 1 thông qua giao diện bus giữa giá đỡ.

Hướng dẫn lập kế hoạch cho cấu hình 840C cụ thể xác định các bảng phải nằm trong bộ điều khiển 1 và có thể được phân bố trên các giá đỡ bổ sung.

Q4: Liệu SINUMERIK 840C vẫn được Siemens hỗ trợ và tình hình phụ tùng thay thế như thế nào?

Nền tảng SINUMERIK 840C đã bị Siemens ngừng sản xuất trong nhiều năm,nhưng Siemens cung cấp những gì nó gọi là "Dịch vụ công nghiệp" cho các nền tảng cũ.

Đối với người dùng cuối sử dụng máy 840C, các kênh phụ tùng chính là logistics phụ tùng của Siemens (đối với các thành phần vẫn còn trong kho của họ),Dịch vụ sửa chữa chuyên ngành của SINUMERIK với các mô-đun 840C đã được cải tạo, và thị trường thặng dư công nghiệp.

Bản thân khung rack “ như một thành phần cơ học chứ không phải là điện tử ” có xu hướng tương đối có sẵn trên thị trường dư thừa so với các thẻ mô-đun.

Q5: Người kế nhiệm của SINUMERIK 840C là gì và có thể nâng cấp trong khi sử dụng lại động cơ và ổ đĩa của 840C không?

Người kế nhiệm được Siemens chỉ định cho SINUMERIK 840C là SINUMERIK 840D sl (Solution Line), và gần đây hơn là nền tảng SINUMERIK ONE.

A migration from 840C to 840D sl typically replaces the CNC control electronics entirely — the central controller rack and all its boards are replaced with 840D sl hardware — while the SIMODRIVE 611 servo and spindle drives can often be retained with appropriate drive software updates.

Các hệ thống động cơ và bộ mã hóa thường tương thích.và dịch vụ của cáp và đầu nối có thể được bảo tồn trong một di chuyển được lên kế hoạch tốt, làm cho việc thay thế điện tử khả thi mà không cần xây dựng lại máy hoàn toàn.
