| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6FC5370-1AM00-0AA0 |
Siemens 6FC5370-1AM00-0AA0 là biến thể phay PPU141.1 cho SINUMERIK 808D — nền tảng điều khiển CNC cấp nhập của Siemens, được định vị để mang lại khả năng CNC chuyên nghiệp cho các ứng dụng máy công cụ nhạy cảm về chi phí.
Khái niệm PPU (Panel Processing Unit - Bộ xử lý bảng điều khiển) đóng gói bộ điều khiển CNC, màn hình vận hành, bàn phím máy và giao diện I/O vào một đơn vị nhỏ gọn duy nhất gắn trực tiếp vào bảng điều khiển máy công cụ.
Không có máy tính CNC gắn trên giá đỡ riêng, không có đơn vị hiển thị HMI riêng — PPU141.1 là đơn vị CNC hoàn chỉnh, bao gồm cả mặt trước.
Trong hệ thống phân cấp gia đình SINUMERIK, 808D nằm dưới các nền tảng 828D và 840D sl về độ phức tạp và giá cả, nhưng chia sẻ ngôn ngữ lập trình SINUMERIK cơ bản và cấu trúc G-code.
Một người vận hành quen thuộc với lập trình 828D hoặc 840D sẽ làm việc với 808D mà không cần đào tạo riêng về một phương ngữ G-code khác. Một nhà chế tạo máy thiết kế cho 808D sẽ viết các chương trình bộ phận và chu trình máy bằng các quy ước lập trình DIN 66025 / ISO 6983 giống như áp dụng cho toàn bộ dòng SINUMERIK — một lợi thế thực tế đáng kể khi các nhà chế tạo máy phục vụ khách hàng sử dụng nhiều nền tảng CNC Siemens trên cơ sở sản xuất của họ.
Biến thể phay (-AM trong mã đặt hàng) được cấu hình cho các trung tâm gia công và máy phay — nó hỗ trợ ba trục tiến tuyến tính (X, Y, Z) và một kênh trục chính, bao gồm cấu hình trung tâm gia công dọc tiêu chuẩn.
Biến thể tiện (-AT) hỗ trợ hai trục tiến và một trục chính cho các ứng dụng máy tiện.
Sự khác biệt này được thực hiện trong cấu hình phần mềm được tải sẵn của PPU, không phải trong phần cứng — cùng một phần cứng PPU141.1 chạy bản dựng phần mềm phay hoặc tiện, tùy thuộc vào hậu tố mã đặt hàng.
| Tham số | Giá trị |
|---|---|
| Biến thể CNC | Phay (3 trục tiến + 1 trục chính) |
| Trục tiến | Lên đến 3 (X, Y, Z) |
| Trục chính | 1 kênh |
| Giao diện ổ đĩa | SINAMICS V60 / bên thứ ba |
| Đầu vào kỹ thuật số | 3 × ngân hàng 24V DC (X100–X102) |
| Đầu ra kỹ thuật số | 2 × ngân hàng (X200, X201) |
| Xếp hạng dòng điện DO | 250mA mỗi kênh |
| Tay quay | 2 (X10) |
| Giao diện nối tiếp | RS232 (X2) |
| Nguồn cung cấp | 24V DC |
| Trọng lượng | 4.1 kg |
| Ngôn ngữ | Tiếng Anh |
| Trạng thái | Sản phẩm đang hoạt động |
Hệ thống điều khiển SINUMERIK 808D được cấu trúc thành ba thành phần chính hoạt động cùng nhau:
PPU141.1 (đơn vị này): Chứa bộ xử lý NC (Điều khiển số), PLC, đầu ra điểm đặt ổ đĩa, đầu vào bộ mã hóa và tất cả các giao diện I/O của máy. Mặt trước của PPU hiển thị màn hình vận hành và bàn phím CNC.
Kỹ sư cấu hình các trục máy, nhập dữ liệu máy và viết chương trình bộ phận thông qua giao diện của PPU.
MCP (Bảng điều khiển máy, 6FC5303-0AF35-0AA0): Một đơn vị bảng điều khiển riêng biệt kết nối với PPU, cung cấp các nút điều khiển vật lý cho người vận hành máy — khởi động/dừng trục chính, giữ tiến dao, khởi động chu trình, dừng khẩn cấp và chọn chế độ. MCP giao tiếp với PPU thông qua một giao diện tiêu chuẩn.
Ổ đĩa: PPU xuất điểm đặt tốc độ đến các ổ đĩa trục và trục chính thông qua cáp điểm đặt.
Đối với các trục tiến, Mô-đun Nguồn điều khiển SINAMICS V60 (CPM60.1) là ổ đĩa được chỉ định của Siemens cho hệ thống 808D, được kết nối qua cáp điểm đặt 5m, 7m hoặc 10m (loạt 6FC5548).
Đối với trục chính, bất kỳ biến tần hoặc ổ đĩa trục servo nào có đầu vào điểm đặt tương tự đều có thể được kết nối thông qua cáp điểm đặt trục chính (loạt 6FC5548-0BA05).
PPU141.1 chứa một PLC tích hợp thực thi logic điều khiển phụ trợ của máy — điều khiển bơm làm mát, trình tự thay dao, giám sát khóa cửa, điều khiển mâm cặp và ụ động, chức năng an toàn và phản hồi bảng điều khiển vận hành.
Chương trình PLC chạy trên cùng một bộ xử lý với NC và được lập trình bằng công cụ PLC SINUMERIK 808D tiêu chuẩn bằng sơ đồ bậc thang.
Các I/O vật lý mà PLC tương tác kết nối thông qua các giao diện I/O của PPU:
Đầu vào kỹ thuật số (X100, X101, X102) nhận tín hiệu 24V DC từ cảm biến, công tắc giới hạn, tiếp điểm rơ le an toàn, nút bấm vận hành trên máy và bất kỳ tín hiệu trường nhị phân nào khác mà chương trình PLC cần đọc.
Các giao diện đầu ra kỹ thuật số (X200, X201) điều khiển tải 24V DC lên đến 250mA mỗi kênh — đủ để điều khiển cuộn dây rơ le, van điện từ, đèn báo và các bộ truyền động tương tự.
Giao diện I/O tốc độ cao (X21) cung cấp các kênh đầu vào và đầu ra tốc độ cao cho các tín hiệu được điều khiển bởi NC yêu cầu độ chính xác thời gian dưới chu kỳ quét PLC — chẳng hạn như đầu vào bỏ qua (để đo chiều dài dao thăm dò), đầu ra NC cho điều chỉnh trục chính và các chức năng máy quan trọng về thời gian khác.
Giao diện nối tiếp RS232 trên PPU141.1 cung cấp một liên kết nối tiếp tương thích với PC tiêu chuẩn để truyền chương trình CNC đến và đi từ PC, kết nối một thiết bị đầu cuối HMI nối tiếp hoặc giao tiếp với các thiết bị nối tiếp khác.
Trong thực tế máy công cụ, cổng RS232 đóng vai trò là liên kết DNC (Điều khiển số trực tiếp) — một PC hoặc máy tính xưởng lưu trữ thư viện chương trình bộ phận và truyền chúng đến máy cho mỗi công việc sản xuất, loại bỏ nhu cầu nhập chương trình thủ công trên bàn phím máy đối với các bộ phận phức tạp hoặc lớn.
Cấu hình cổng RS232 — tốc độ baud, bit dữ liệu, bit dừng, chẵn lẻ — được đặt trong dữ liệu máy và phải khớp với cài đặt của phần mềm DNC PC hoặc thiết bị khác được kết nối. Hầu hết các PC hiện đại yêu cầu bộ chuyển đổi USB sang RS232 vì các cổng RS232 gốc không còn là tiêu chuẩn trên máy tính xách tay doanh nghiệp và việc lựa chọn bộ chuyển đổi ảnh hưởng đến độ tin cậy của giao tiếp ở tốc độ baud cao hơn.
Q1: Biến thể phay 808D hỗ trợ tối đa 3 trục tiến. Có thể thêm trục thứ tư (chẳng hạn như bàn quay) không?
Phần mềm phay 808D cơ bản hỗ trợ ba trục tiến. Đối với các máy yêu cầu trục thứ tư, Siemens cung cấp một tùy chọn phần mềm ("trục bổ sung") mở rộng khả năng điều khiển lên trục servo thứ tư, có thể hoạt động như một trục quay (A, B hoặc C) hoặc trục tuyến tính bổ sung.
Tùy chọn này được kích hoạt thông qua khóa giấy phép phần mềm được nhập vào dữ liệu máy — không yêu cầu sửa đổi phần cứng. Phần cứng PPU141.1 đã bao gồm đầu ra điểm đặt vật lý và đầu vào bộ mã hóa cho trục bổ sung; chính phần mềm kích hoạt kênh thứ tư.
Q2: Có thể sử dụng PPU141.1 6FC5370-1AM00-0AA0 với các ổ đĩa khác ngoài SINAMICS V60 không?
Có. PPU141.1 xuất điểm đặt tốc độ tương tự ±10V và đọc phản hồi bộ mã hóa tăng dần cho mỗi trục tiến — giao diện tương tự được sử dụng bởi nhiều bộ khuếch đại ổ đĩa servo từ các nhà sản xuất khác nhau.
Cáp điểm đặt (loạt 6FC5548-0BA05) kết nối đầu ra điểm đặt của PPU với đầu vào tham chiếu tốc độ của ổ đĩa và cáp bộ mã hóa từ bộ mã hóa tăng dần của động cơ cấp tín hiệu phản hồi về đầu vào bộ mã hóa của PPU.
Bất kỳ ổ đĩa nào chấp nhận tham chiếu tốc độ tương tự ±10V và động cơ được điều khiển của nó cung cấp phản hồi bộ mã hóa tăng dần (tín hiệu A/B/Z tương thích TTL) đều có thể hoạt động với PPU141.1. SINAMICS V60 là ổ đĩa được Siemens khuyến nghị và thử nghiệm cho hệ thống 808D, cung cấp khả năng tương thích và hỗ trợ cấu hình tối ưu.

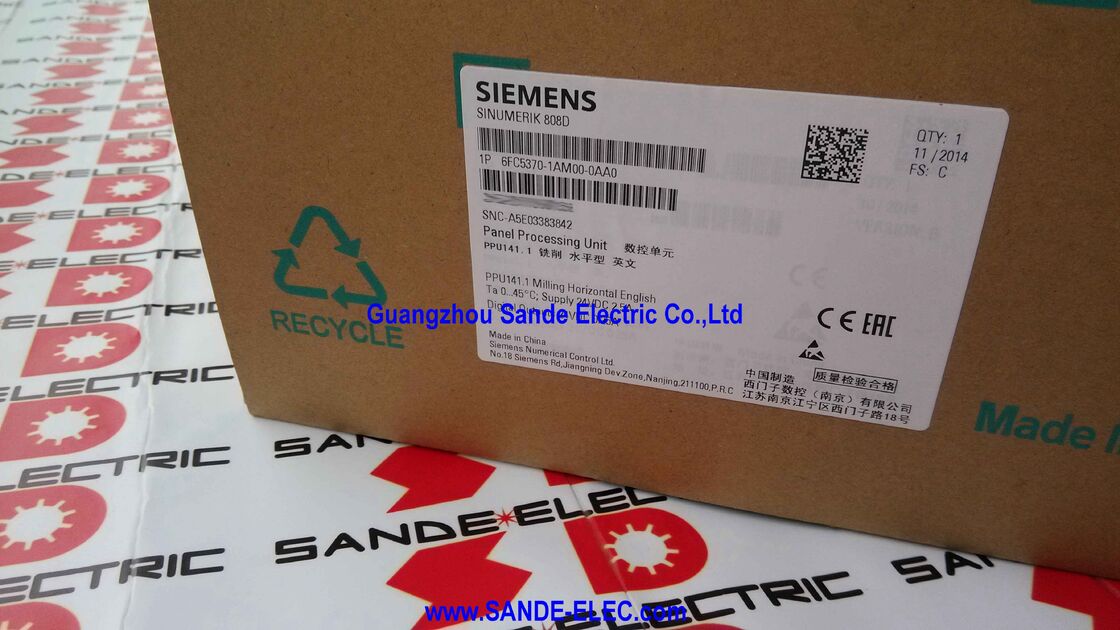

Q3: PPU được liệt kê có trọng lượng 4.1 kg và sản xuất tại Trung Quốc. Đây có phải là sản phẩm chính hãng của Siemens không?
Có. 6FC5370-1AM00-0AA0 là sản phẩm OEM của Siemens được sản xuất tại cơ sở sản xuất của Siemens ở Trung Quốc — một địa điểm sản xuất phổ biến cho các sản phẩm của Siemens nhắm vào thị trường máy công cụ toàn cầu nhạy cảm về chi phí và châu Á.
Hậu tố -0AA0 chỉ định phiên bản tiếng Anh cho thị trường quốc tế.
Cùng một phần cứng PPU cũng được sản xuất trong phiên bản bố cục ký tự tiếng Trung (6FC5370-1AM00-0CA0) dành riêng cho thị trường nội địa Trung Quốc.
Cả hai phiên bản đều là các thành phần chính hãng của Siemens SINUMERIK 808D được hỗ trợ bởi cơ sở hạ tầng hỗ trợ kỹ thuật và tài liệu toàn cầu của Siemens.
Q4: Phần mềm nào được sử dụng để viết chương trình PLC cho SINUMERIK 808D?
PLC của SINUMERIK 808D được lập trình bằng trình soạn thảo sơ đồ bậc thang đi kèm trong phần mềm SINUMERIK 808D Toolbox, mà Siemens cung cấp cùng với mỗi hệ thống.
Toolbox chạy trên PC Windows và bao gồm môi trường lập trình PLC, trình soạn thảo dữ liệu máy, trình soạn thảo chương trình bộ phận và các công cụ cấu hình để thiết lập giao diện ổ đĩa và gán I/O.
Các chương trình được biên dịch trong Toolbox và tải xuống PPU qua cổng RS232 hoặc ổ nhớ USB.
PLC của 808D không tương thích với STEP 7 hoặc TIA Portal — nó sử dụng một môi trường PLC đơn giản hóa được thiết kế đặc biệt cho nền tảng 808D.
Q5: PPU141.1 có hỗ trợ nhập tệp DXF cho chương trình phay đường viền không, hay chỉ nhập G-code thủ công?
Việc nhập chương trình bộ phận của SINUMERIK 808D chủ yếu thông qua bàn phím trên PPU hoặc thông qua việc tải xuống các chương trình được viết trên PC. Nhập DXF — khả năng đọc các tệp hình học CAD và tự động tạo chương trình NC từ dữ liệu đường viền — không phải là tính năng tiêu chuẩn của phần mềm 808D cơ bản.
Đối với các đường viền phay phức tạp yêu cầu chương trình được tạo bởi CAM, quy trình làm việc điển hình là tạo G-code trên hệ thống CAM dựa trên PC (Mastercam, Fusion 360, HSMWorks, v.v.) và truyền tệp chương trình NC kết quả đến 808D qua RS232 hoặc ổ nhớ USB.
Khả năng lập trình đường viền của 808D trong gói tiêu chuẩn bao gồm các chu trình cho phay túi, khoan và các hoạt động đường viền tiêu chuẩn thông qua các chức năng hỗ trợ chu trình của nó.
