| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |

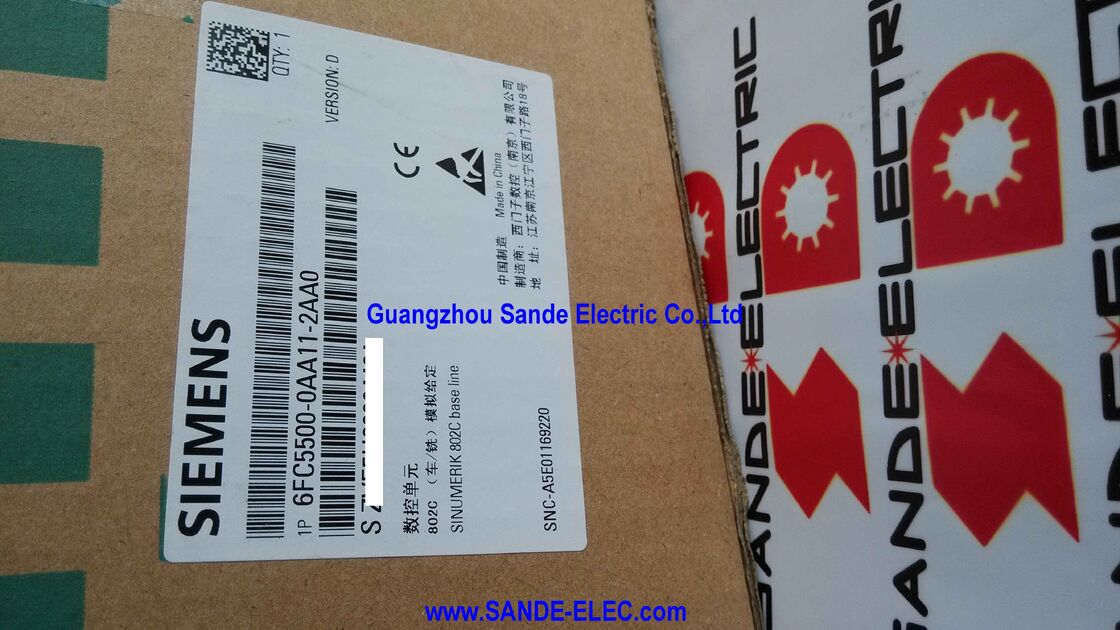

| Số mô hình | 6FC5500-0AA11-2AA0 |
CácSiemens 6FC5500-0AA11-2AA0là gói cơ bản SINUMERIK 802C Base Line ️ Siemens bước vào phân khúc tuyệt đối thấp nhất của thị trường CNC,được thiết kế để mang lại điều khiển CNC thực sự cho các ứng dụng máy công cụ đơn giản nhất mà không có chi phí hoặc sự phức tạp của các nền tảng SINUMERIK cấp cao hơn.
Phụ lục "2AA0" xác định đây là phiên bản thị trường Trung Quốc của 802C Base Line, trong khi chức năng và nội dung giống hệt với phiên bản -1AA0 trên toàn thế giới.
Tất cả mọi thứ mà một máy công cụ cần để hoạt động như một hệ thống CNC đều có trong gói này.
Bảng điều khiển người vận hành tích hợp bộ xử lý CNC, PLC, màn hình, bàn phím và Bảng điều khiển Máy trong một tập hợp nhỏ gọn duy nhấtkhông có đơn vị điều khiển riêng biệt để gắn và dây.
Mô-đun I / O ngoại vi xử lý 48 đầu vào kỹ thuật số và 16 đầu ra kỹ thuật số kết nối các cảm biến của máy, công tắc giới hạn, điện điện và các bộ tiếp xúc động cơ với CNC.
CD hộp công cụ chứa phần mềm khởi động và tài liệu. sổ nhật ký theo dõi lịch sử cấu hình hệ thống.
Định vị "Base Line" trong hệ thống phân cấp sản phẩm SINUMERIK là cố ý: đây là hệ thống điều khiển cho các máy cần khả năng CNC nhưng không thể biện minh cho đầu tư vào 808D, 828D,hoặc nền tảng cao hơn.
Một xưởng nhỏ chuyển đổi một máy quay bằng tay thành CNC, một trung tâm đào tạo nghề nghiệp trang bị cho sinh viên máy CNC đầu tiên của họ,một nhà sản xuất máy nhắm mục tiêu các thị trường cạnh tranh về chi phí. Đây là các kịch bản mà đường cơ sở 802C có ý nghĩa thực tế..
| Parameter | Giá trị |
|---|---|
| Nội dung bao bì | OPC+MCP, 48/16 DI/O, Toolbox, Logbook |
| Các trục ổ đĩa | Tối đa 3 analog (± 10V) |
| Vòng xoắn | 1 analog |
| Loại mã hóa | TTL / Resolver |
| Lập trình | DIN 66025 (mã G) |
| Loại máy | Xoay + xay |
| Thị trường | Trung Quốc (2AA0 hậu tố) |
| Tình trạng | Bị ngừng sản xuất |
Điểm đầu ra tốc độ tương tự ± 10V của 802C Base Line cho mỗi trục là ngôn ngữ phổ quát của các hệ thống servo từ những năm 1970 đến những năm 2000.Indramat, Fanuc, ELMO, và hàng chục nhà sản xuất khác đáp ứng với ± 10V ¢ điện áp đầu ra của CNC chỉ thị tốc độ tham chiếu của ổ đĩa,và bộ mã hóa gắn trên động cơ báo cáo vị trí thực tế trở lại CNC.
Kiến trúc giao diện tương tự này là lý do tại sao 802C Base Line có hiệu quả trong thị trường nâng cấp.
Một máy quay thủ công được xây dựng vào những năm 1980 với động cơ truyền thống có thể được nâng cấp lên điều khiển CNC bằng cách thêm các động cơ servo với bộ mã hóa TTL,kết nối chúng với bộ khuếch đại động cơ SIMODRIVE Base Line (hoặc động cơ servo tương đương), và dây 802C Base Line như là bộ điều khiển CNC.
Máy máy đạt được việc thực hiện chương trình NC đầy đủ, kiểm soát chu kỳ tự động và độ chính xác vị trí với một phần chi phí thay thế máy hoàn toàn.
Tính tương thích với các bộ mã hóa TTL (những tín hiệu A / B / Z gia tăng) và các bộ giải quyết (những cảm biến sinus / cosine tương tự) mở rộng sự lựa chọn phần cứng hơn nữa.
Các bộ mã hóa TTL có sẵn rộng rãi và được thành lập tốt.Cả hai kết nối trực tiếp với đầu vào phản hồi của đường 802C cơ sở.
The 802C Base Line executes programs written in DIN 66025 — the German national standard (essentially identical to ISO 6983) that defines the G-code and M-code programming language used in virtually all CNC machine tools worldwide.
Một lập trình viên được đào tạo trên bất kỳ Siemens CNC khác, hoặc trên Fanuc, Mitsubishi, hoặc hầu hết các nền tảng CNC lớn khác, đã biết cơ bản của DIN 66025.G02/G03 cho sự can thiệp hình tròn, M03/M04/M05 cho điều khiển trục these these are universal.
Ngoài việc thực hiện mã G tiêu chuẩn, 802C Base Line cung cấp giao diện người dùng "máy tính thủ công" được thiết kế đặc biệt cho máy quay.
Trong chế độ này, điều khiển cho phép người vận hành lái trục bằng tay bằng bánh tay trong khi CNC theo dõi vị trí,chuyển đổi liền mạch giữa hoạt động thông thường và thực hiện chu kỳ NC mà không thay đổi thiết lập máy, và chạy các chu kỳ được lập trình trước (chuyển, khoan, cắt sợi) được kích hoạt bởi các chọn phím mềm đơn giản thay vì các chương trình NC đầy đủ.
This dual operation mode — CNC machine and conventional machine in the same control — is particularly valuable in small-batch workshops where most work is conventional but occasional complex parts require CNC precision.
48 đầu vào kỹ thuật số và 16 đầu ra kỹ thuật số của mô-đun ngoại vi của 802C Base Line xử lý giao diện nhị phân hoàn chỉnh giữa CNC và các hệ thống cơ khí và điện của máy công cụ:
48 đầu vào chứa: chuyển đổi điểm tham chiếu cho tất cả các trục (trở máy trở lại vị trí đã biết khi khởi động),Chuyển đổi giới hạn hành trình (cả giới hạn phần cứng và đầu vào giám sát giới hạn phần mềm), cảm biến định hướng trục (đối với vị trí thay đổi công cụ), giám sát mức độ và áp suất chất làm mát, giám sát khóa cửa và bảo vệ, cảm biến kẹp tay cầm công cụ,và đầu vào bảng điều khiển người vận hành ngoài những đầu vào được xử lý trực tiếp bởi MCP.
Các lệnh 16 đầu ra: máy tiếp xúc bơm chất làm mát, thiết bị điều khiển thay đổi công cụ, phanh trục, điện điện thay đổi bánh răng, đèn chỉ số và thiết bị báo động.
Đối với các máy đòi hỏi I/O bổ sung ngoài cơ sở 48/16,mở rộng thông qua các bảng điều khiển rơle bên ngoài hoặc các thiết bị I / O bổ sung được kết nối thông qua các giao diện hàng loạt có sẵn là một tùy chọn trong kiến trúc tổng thể của hệ thống.
Q1: Sự khác biệt giữa 6FC5500-0AA11-2AA0 (Trung Quốc) và 6FC5500-0AA11-1AA0 (thế giới) là gì?
Phụ lục -2AA0 chỉ phiên bản thị trường nội địa Trung Quốc của gói cơ bản SINUMERIK 802C Base Line.
Nội dung chức năng phần cứng, phần mềm, mô-đun I / O, hộp công cụ, sổ nhật ký giống nhau giữa hai phiên bản.
Sự khác biệt nằm trong hệ thống đặt hàng và phân phối khu vực của Siemens:Phiên bản -2AA0 được bán thông qua các kênh phân phối của Siemens ở Trung Quốc và đã được phê duyệt và điều chỉnh cho thị trường Trung Quốc..
Đối với mua sắm trong nước Trung Quốc, -2AA0 là số thứ tự thích hợp; đối với mua sắm quốc tế, -1AA0 được sử dụng.Cả hai biến thể đều tương thích với cùng một tài liệu và tài nguyên hỗ trợ kỹ thuật.
Q2: Số lượng khối chương trình phần tối đa (bước NC) mà đường cơ sở 802C có thể lưu trữ là bao nhiêu?
Lưu trữ chương trình NC của 802C Base Line được cố tình kích thước cho các chương trình đơn giản, phức tạp thấp phù hợp với vị trí của nó trong thị trường máy công cụ.
Công suất lưu trữ chính xác được xác định trong tài liệu hệ thống SINUMERIK 802C Base Line, xác định bộ nhớ không dễ bay hơi có sẵn cho các chương trình phần.
Các chương trình cho các chu kỳ quay và đường viền mài điển hình trong phạm vi ứng dụng dự định của điều khiển nàymô hình khoan thường chỉ cần một vài trăm khối, trong phạm vi lưu trữ có sẵn.
Đối với các ứng dụng đòi hỏi các chương trình rất lớn (các đường viền phức tạp được tạo bởi CAM), vị trí của đường cơ sở 802C cho thấy các chương trình được chia tách hoặc loại máy được xem xét lại.
Q3: Có thể 802C Base Line điều khiển trục thứ tư như một bàn xoay trên một máy xay?
Dòng cơ sở tiêu chuẩn 802C hỗ trợ tối đa ba trục cấp và một trục.
Không có tùy chọn phần mềm cho trục thứ tư trong thế hệ điều khiển này, không giống như SINUMERIK 808D cung cấp tùy chọn trục bổ sung.
Nếu một ứng dụng mài đòi hỏi một trục thứ tư, sự lựa chọn thích hợp là biến thể mài 808D với tùy chọn phần mềm trục bổ sung, hoặc điều khiển SINUMERIK cấp cao hơn.
Dòng cơ sở 802C về cơ bản là một bộ điều khiển ba trục.
Q4: Hộp công cụ bao gồm trong gói có tương thích với Windows 10 và các hệ điều hành PC hiện tại không?
Phần mềm hộp công cụ SINUMERIK 802C Base Line được phát triển trong kỷ nguyên Windows XP/2000.
Tính tương thích với Windows 10 và các hệ điều hành mới hơn có thể bị hạn chế hoặc yêu cầu cài đặt chế độ tương thích.
Đối với việc đưa vào hoạt động và tham số hóa các hệ thống 802C Base Line sử dụng máy tính hiện tại,kiểm tra Siemens Industry Online Hỗ trợ cho phiên bản hộp công cụ mới nhất và ghi chú tương thích Windows của nó được khuyến cáo.
Nhiều kỹ sư bảo trì duy trì một máy tính xách tay cũ chuyên dụng với Windows XP hoặc Windows 7 đặc biệt cho công việc SINUMERIK 802 series.
Q5: Những ổ đĩa nào được thiết kế đặc biệt để hoạt động với đường cơ sở 802C?
The SIMODRIVE Base Line drive family is Siemens's specifically designed drive partner for the 802C Base Line — a cost-optimised analogue servo drive using the same ±10V setpoint interface with TTL encoder feedback that the 802C Base Line outputs.
SIMODRIVE Base Line cung cấp hiệu suất phù hợp (mốc xoắn, phạm vi tốc độ, phản ứng động) phù hợp với lớp máy công cụ mà 802C Base Line kiểm soát.
Các ổ servo tương tự của bên thứ ba với đầu vào ± 10V và phản hồi mã hóa TTL cũng tương thích,với điều kiện các thông số kỹ thuật giao diện hiệu suất của ổ đĩa và bộ mã hóa được xác minh so với các yêu cầu của 802C Base Line cho trục máy cụ thể.
