| Nguồn gốc | Slovakia |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6FX2003-OLU00 |
Mã sản phẩm: 6FX2003-0LU00
Tham chiếu chéo: 6FX20030LU00
Nhà sản xuất: Siemens AG (Đức)
Loại sản phẩm: Đầu nối nguồn — Đầu cắm ổ cắm cho cáp động cơ servo
Dòng sản phẩm: MOTION-CONNECT

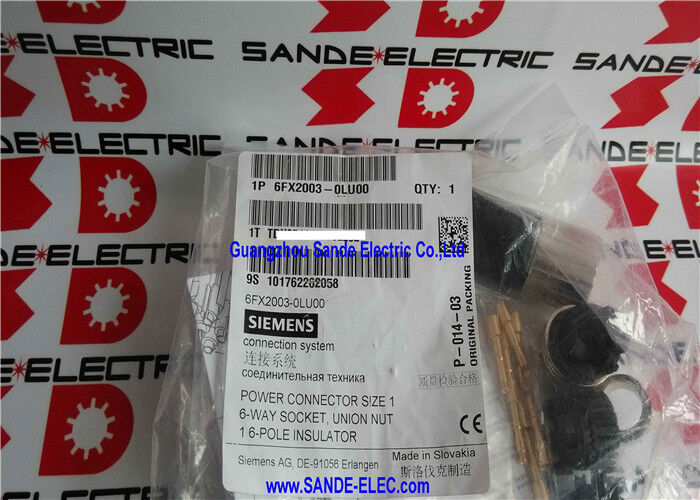

6FX2003-0LU00 là ổ cắm đầu nối nguồn 6 chân, kích thước 1 từ dòng MOTION-CONNECT của Siemens — đầu nối ghép được sử dụng để kết thúc cáp nguồn chạy giữa bộ khuếch đại ổ đĩa servo và động cơ servo AC. Đây là một bộ phận kết thúc tại hiện trường: kỹ sư lắp ráp đầu nối này vào đầu cáp động cơ đã cắt, tạo ra phích cắm cắm vào ổ cắm nguồn của động cơ.
Nội dung bộ dụng cụ cung cấp một giải pháp kết thúc hoàn chỉnh trong một bộ phận: vỏ cách điện 6 chân, tám đầu nối ổ cắm được định mức cho dây dẫn 1–2,5 mm², và hai kẹp giảm căng cáp bao phủ phạm vi đường kính ngoài 7,5–12 mm và 9–15 mm. Nắp vặn khóa vào bộ cách điện sau khi đấu dây, làm kín bộ phận lắp ráp và cung cấp lực kẹp giảm căng.
Trong các hệ thống ổ đĩa SINUMERIK và SINAMICS của Siemens, hệ thống cáp nguồn MOTION-CONNECT sử dụng các đầu nối tiêu chuẩn hóa để cho phép lắp ráp cáp theo mô-đun. Kích thước đầu nối — Kích thước 1 — được khớp với định mức dòng điện của cáp và lớp công suất động cơ. Kích thước 1 bao phủ phạm vi công suất thấp đến trung bình; động cơ công suất cao hơn sử dụng đầu nối Kích thước 2 hoặc Kích thước 3.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 6FX2003-0LU00 |
| Dòng | MOTION-CONNECT |
| Kích thước | 1 |
| Chân cắm | 6 |
| Đầu nối | 8 × ổ cắm, 1–2,5 mm² |
| Đường kính ngoài cáp | 7,5–12 mm / 9–15 mm |
| Kết thúc | Nắp vặn |
| Trọng lượng | ~54 g (0,12 lbs) |
Hỏi 1: Đầu nối nguồn động cơ 6 chân mang bao nhiêu dây dẫn?
Đầu nối 6 chân mang ba dây dẫn pha động cơ (U, V, W), dây dẫn nối đất bảo vệ (PE) và hai dây dẫn phanh (nếu động cơ có phanh điện từ). Tám đầu nối ổ cắm chứa các kết nối này, với các vị trí không sử dụng trên các biến thể động cơ có phanh hoặc không có phanh để trống.
Hỏi 2: Phạm vi kết thúc cáp bao phủ đường kính ngoài 7,5–12 mm và 9–15 mm. Cái nào áp dụng cho cáp nào?
Hai đầu vào kết thúc cáp dành cho hai phạm vi đường kính ngoài cáp khác nhau trong cùng một bộ phận đầu nối — một kẹp chứa cáp động cơ (thường là vỏ ngoài tổng thể của cáp nguồn, thay đổi theo loại cáp) và đầu kia chứa một biến thể cáp khác. Chọn kẹp phù hợp với đường kính ngoài của cáp đang được kết thúc.
Hỏi 3: Có thể lắp ráp 6FX2003-0LU00 mà không cần dụng cụ chuyên dụng không?
Có. Các đầu nối loại vít chỉ cần tua vít đầu dẹt hoặc đầu chữ thập tiêu chuẩn và dụng cụ tuốt dây. Kẹp ngoài cáp sử dụng ốc vít tiêu chuẩn. Không cần dụng cụ bấm cos. Hướng dẫn lắp ráp MOTION-CONNECT của Siemens quy định chiều dài dây dẫn tuốt và mô-men xoắn vít để kết thúc đúng cách.
Hỏi 4: Những dòng động cơ servo Siemens nào tương thích với đầu nối Kích thước 1?
Đầu nối Kích thước 1 được sử dụng với các động cơ servo tương thích SINUMERIK và SINAMICS trong lớp công suất thấp đến trung bình. Các dòng động cơ thường sử dụng Kích thước 1 bao gồm 1FK7, 1FT7 và các dòng liên quan trong phạm vi công suất được phục vụ bởi dây dẫn 1–2,5 mm². Xác nhận kích thước đầu nối từ ký hiệu đầu cuối của động cơ hoặc tài liệu đặt hàng cáp MOTION-CONNECT cho mẫu động cơ cụ thể.
Hỏi 5: Đầu nối 6FX2003-0LU00 có thể tái sử dụng nếu cáp được kết thúc lại không?
Các đầu nối ổ cắm là loại kết nối bằng vít, cho phép tháo và cắm lại cáp. Tuy nhiên, SIEMENS khuyến nghị thay thế các đầu nối nếu dây dẫn bị siết quá lực hoặc lớp cách điện bị hỏng tại điểm tuốt. Vỏ cách điện có thể tái sử dụng miễn là không bị hư hỏng. Đối với các kết nối ổ đĩa quan trọng, việc thay thế toàn bộ bộ đầu nối khi kết thúc lại là phương pháp an toàn nhất.
