| Nguồn gốc | Slovakia |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6FX2003-0SA12 |

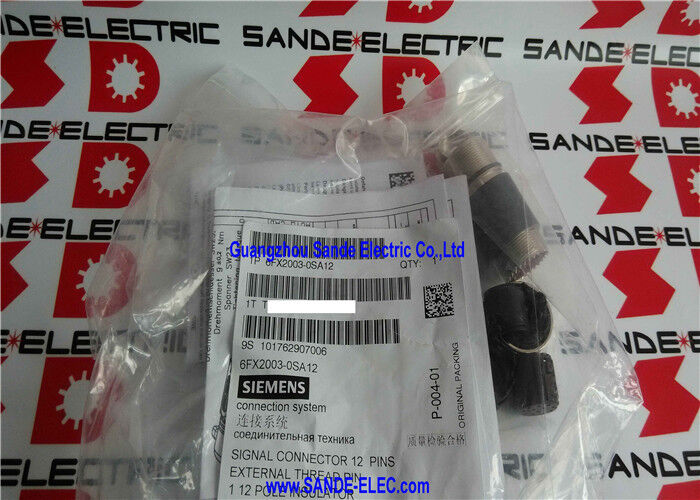

Các6FX2003-0SA12là mộtKết nối tín hiệu 12 cựctrongĐinh sợi đựcCác dữ liệu sản phẩm Siemens xác định nó vớiMáy cách nhiệt 1 × 12 cực,12 chân liên lạc cho các dây dẫn 0,08 ≈ 0,22 mm2,12 chân liên lạc cho các dây dẫn 0,20 ∼ 0,56 mm2, và2 đầu dây cáp với đường kính từ 6,5 đến 10 mm và 10,1 đến 13 mm, đóng gói như1 đơn vị.
Hỗ trợ Siemens và danh sách trang dữ liệu cũng trình bày nó như một phụ kiện kết nối tín hiệu chứ không phải là một mô-đun điện tử hoạt động.
Bộ kết nối này được sử dụng khi hệ thống cáp được cài đặt yêu cầu phiên bản kẹp dây đai nam của giao diện tín hiệu 12 cực.
Trong việc thay cáp và dịch vụ máy móc, sự khác biệt về cơ học cũng quan trọng như số cột,bởi vì mặt ghép nối và cấu trúc lắp ráp cáp phụ thuộc vào loại kết nối chính xác. Giữ cùng một kiểu kết nối giúp bảo tồn định dạng kết nối bên tín hiệu ban đầu.
| Parameter | Giá trị |
|---|---|
| Số phần | 6FX2003-0SA12 |
| Nhà sản xuất | Siemens |
| Loại sản phẩm | Kết nối tín hiệu |
| Đếm cột | 12 cực |
| Phong cách kết nối | Đinh sợi đực |
| Máy cách nhiệt | Máy cách nhiệt 1 × 12 cực |
| Thiết bị liên lạc 1 | 12 chân liên lạc, 0,08 ∼ 0,22 mm2 |
| Thiết bị liên lạc 2 | 12 chân liên lạc, 0,20 ∼ 0,56 mm2 |
| Phạm vi đầu cuối cáp 1 | 6.5 đến 10 mm |
| Phạm vi đầu cuối cáp 2 | 10.1 đến 13 mm |
| Số lượng bao bì | 1 đơn vị |
Bộ kết nối này phù hợp.Kết thúc cáp tín hiệu, bộ sạc cáp cảm biến hoặc mã hóa, thay thế dây chuyền chuyển động / điều khiển và bảo trì hệ thống kết nối Siemenskhi giao diện ban đầu yêu cầuĐinh sợi đựcphiên bản.
Bởi vì nó bao gồm bộ cách nhiệt chính xác, các liên lạc chân và đầu cáp, nó hỗ trợ lắp ráp đầu kết nối đầy đủ với các bộ phận cơ học phù hợp.
Nếu máy được lắp đặt đã sử dụng dòng kết nối này, việc thay thế nó bằng cùng một mô hình giúp bảo tồn cấu trúc ghép nối ban đầu và bố trí đầu cáp.
Điều đó rất quan trọng trong các hệ thống mà bản thân đầu nối là một phần của một tiêu chuẩn cáp tín hiệu được xác định thay vì chỉ là một phích cắm chung.
Các kiểm tra chính làYêu cầu 12 cực,Phương pháp kết nối chân dây đàn ông,Các phần cắt ngang dây được hỗ trợ, vàPhạm vi đường kính bên ngoài của cáp.
Những chi tiết đó quyết định liệu bộ kết nối có phù hợp với cáp đúng và kết hợp với đối tác dự định trong hệ thống hay không.
Q1: 6FX2003-0SA12 là gì?
Đó là mộtKết nối tín hiệu Siemens 12 cựctrongĐinh sợi đựcCác dữ liệu sản phẩm Siemens liệt kê bộ cách điện, hai nhóm kích thước liên lạc chân và các bộ phận đầu cáp trong gói, vì vậy nó được thiết kế để lắp ráp hoặc thay thế bộ kết nối tín hiệu hoàn chỉnh.
Q2: Điều này khác với một đầu nối kiểu ổ cắm như thế nào?
Mô hình này làĐinh sợi đựcSự khác biệt đó ảnh hưởng đến mặt kết nối của đầu nối và phải phù hợp với sự sắp xếp kết nối ban đầu của cáp và đối tác của nó.Sự khác biệt là một phần của bản sắc sản phẩm cốt lõi.
Q3: Tại sao phạm vi kích thước pin-contact quan trọng?
Các liên lạc chân bao gồm được chỉ định cho0.08 ∙ 0.22 mm2và0.20 ∙ 0,56 mm2Khớp với kích thước liên lạc với kích thước dây là cần thiết để kết thúc chính xác và kết nối tín hiệu an toàn.
Đó là một trong những kiểm tra quan trọng trong quá trình xây dựng lại kết nối hoặc thay thế cáp.
Q4: Tại sao phạm vi đầu cuối cáp quan trọng đối với đầu nối này?
Chúng xác định đường kính bên ngoài của cáp nào có thể được kẹp đúng bên trong bộ kết nối.
Danh sách Siemens6.5 đến 10 mmvà10.1 đến 13 mm, giúp đảm bảo hỗ trợ cáp thích hợp và ổn định cơ học sau khi kết thúc.
Q5: Điều gì nên được kiểm tra trước khi đặt hàng?
Kiểm tra mã kết nối được cài đặt, xác nhận rằng hệ thống yêu cầuĐinh dây đai nam 12 cựcphiên bản, xác minh kích thước dây dẫn, và đảm bảo đường kính cáp phù hợp với một trong các phạm vi đầu cuối được liệt kê.
Những điểm đó xác định liệu đầu nối có phù hợp với bộ phận cáp hiện có hay không.
