| Nguồn gốc | Slovakia |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6FX2003-0SA17 |

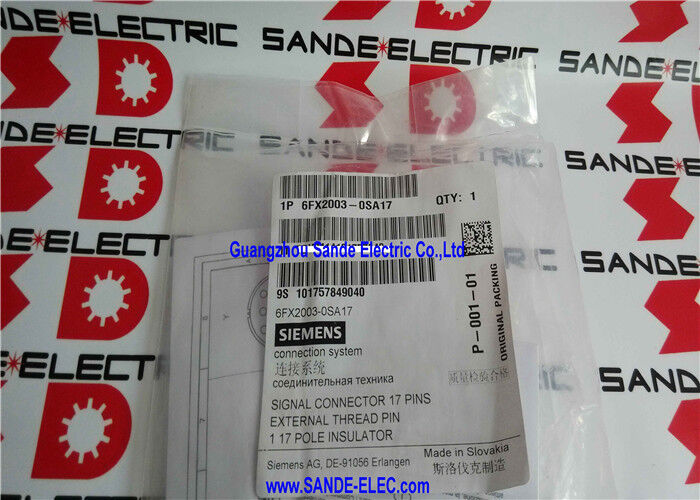

Số phần:6FX2003-0SA17
Nhà sản xuất:Siemens AG (Slovakia)
Dòng sản phẩm:MOTION-CONNECT ️ Phụ kiện cáp servo
Loại sản phẩm:Bộ kết nối tín hiệu (cơ hội trường, 17 cực)
Loại kết nối:Sợi nam (đinh sợi bên ngoài Steckergehäuse mit Außengewinde)
Đếm cột:17 cực
Nội dung bộ dụng cụ:
CácSiemens 6FX2003-0SA17là một bộ kết nối tích hợp thực địa từ dòng phụ kiện MOTION-CONNECT bộ sưu tập các kết nối, các yếu tố liên lạc,và phần cứng kết thúc cáp cho phép các kỹ sư bảo trì và tích hợp hệ thống chế tạo hoặc sửa chữa cáp tín hiệu servo với chiều dài chính xác, thay vì bị giới hạn trong danh mục cáp được lắp ráp sẵn của Siemens.
Trong một SINUMERIK hoặc SINAMICS lắp đặt servo, cáp tín hiệu mang lại phản hồi bộ mã hóa, điều khiển phanh, cảm biến nhiệt độ,và các tín hiệu cấp thấp khác giữa servo motor và bộ khuếch đại ổ hoặc mô-đun CNC.
Các cáp này thường được mua như các đơn vị được lắp ráp trước với các đầu nối đã được cài đặt, thử nghiệm và bảo vệ - cách tiếp cận nhanh nhất và đáng tin cậy nhất cho một máy mới.
Nhưng máy móc đã hoạt động trong nhiều năm tích lũy các tình huống mà một cáp được lắp ráp trước không phải là câu trả lời đúng đắn: máy được di chuyển và cáp bị hư hại ngoài một sửa chữa ngắn,cáp ban đầu đã được định hướng tùy chỉnh thông qua một khay cáp chặt chẽ và một thay thế chiều dài tiêu chuẩn sẽ không phù hợp, hoặc cáp cần được kéo dài và không có mở rộng được lắp ráp sẵn có trong chiều dài phù hợp.
Đối với tất cả các tình huống này, 6FX2003-0SA17 cung cấp đầu kết nối tập hợp kết nối nam 17 cực kết hợp với ổ cắm bên động cơ hoặc bên ổ đĩa của kết nối cáp tín hiệu.
Bộ bao gồm vỏ kết nối, hai kích cỡ của pin liên lạc để phù hợp với phạm vi wire gauges tìm thấy trong MOTION-CONNECT cáp tín hiệu,và hai đầu dây cáp giảm căng bao gồm đường kính ngoài cáp từ 6.5mm lên đến 13mm.
Với bộ dụng cụ này và cáp phù hợp (từ phạm vi cáp MOTION-CONNECT hoặc tương đương), kỹ sư xây dựng một cáp thay thế với chiều dài chính xác cần thiết cho việc lắp đặt.
| Parameter | Giá trị |
|---|---|
| Đếm cột | 17 |
| Loại kết nối | Dây nam (dây bên ngoài) |
| Loại liên lạc | Pin (Stift) |
| Pin Contacts (nhỏ) | 12 × 0,08 ≈ 0,22 mm2 |
| Pin Contact (khối lớn) | 17 × 0,20 ≈ 0,56mm2 |
| Kết thúc cáp 1 | 6đường kính bên ngoài là.510mm |
| Kết thúc cáp 2 | 10đường kính bên ngoài là.1 ∙ 13 mm |
| Nội dung bao bì | 1 bộ đầy đủ |
| Nguồn gốc | Slovakia |
| Tình trạng | Hoạt động |
Chương trình MOTION-CONNECT của Siemens bao gồm toàn bộ hệ sinh thái cáp và đầu nối cho ổ servo và cài đặt CNC.
The 6FX2003 series within MOTION-CONNECT is specifically the signal connector (Signalstecker) family — circular connectors for signal cables as opposed to power connectors for motor power cables (which belong to separate series).
Cấu hình 17 cực của 6FX2003-0SA17 phù hợp với số pin của các loại kết nối cụ thể được sử dụng trong phản hồi mã hóa, kết hợp mã hóa / phanh,và các ứng dụng cáp đa tín hiệu khác trên các hệ thống servo SINUMERIK và SINAMICS.
17 cột của 6FX2003-0SA17 chứa nhiều dây dẫn tín hiệu mà một cáp phản hồi động cơ servo hoàn chỉnh thường mang: A, B,và cặp kênh N (giới hạn) cho phản hồi bộ mã hóa gia tăng (6 dây), nguồn cung cấp bộ mã hóa (+ 5V hoặc + 15V và đất 2 dây), một tham chiếu không điện áp, cảm biến nhiệt để bảo vệ nhiệt độ quá cao của động cơ (2 dây),và tín hiệu phanh đậu xe (2 dây) ?? cộng lại nhanh chóng đến một số lượng phù hợp trong một kết nối 17 cực.
Việc gán chân chính xác phụ thuộc vào sự kết hợp động cơ và ổ đĩa cụ thể và được xác định trong tài liệu cáp SINUMERIK/SINAMICS cho từng ứng dụng.
Bộ 6FX2003-0SA17 bao gồm các đầu nối chân trong hai phạm vi đường kính dây, là một điều cần thiết thực tế vì cáp tín hiệu servo không đồng nhất trong đường cắt ngang dây dẫn:
0.08 ≈ 0.22mm2 liên lạc (12 miếng):Các liên lạc mịn này xử lý các dây dẫn mỏng thường là các cặp tín hiệu cho các kênh mã hóa A / B / N, các đường dữ liệu mã hóa hàng loạt và tín hiệu cảm biến nhiệt.các đường cắt ngang của các dây dẫn riêng lẻ thường rơi vào 0.08 ≈ 0.14mm2 phạm vi.
Sử dụng các đường tiếp xúc không đủ kích thước với các dây dẫn lớn hơn, hoặc các đường tiếp xúc quá lớn với các dây dẫn nhỏ,tạo ra các crimps không đáng tin cậy bị thất bại dưới sự rung động và chu kỳ nhiệt của môi trường máy công cụ.
0.20 ≈ 0,56mm2 liên lạc (17 miếng):Các dây tiếp xúc lớn hơn chứa các dây dẫn nặng hơn √ dây điện cung cấp mã hóa (có thể là 0,25 √ 0,35 mm2 để hạn chế giảm điện áp cung cấp trên chiều dài cáp), dây cung cấp phanh,và các dây dẫn khác mang dòng điện nhỏ qua khoảng cách dài hơn, nơi cắt ngang lớn hơn một chút cải thiện độ tin cậy.
Các nguồn cung cấp hai tiếp xúc cho phép một bộ phục vụ một loạt các loại cáp trên toàn bộ gia đình cáp tín hiệu MOTION-CONNECT mà không cần các bộ kết nối riêng biệt cho các thước dây khác nhau.
Việc bao gồm hai đầu dây dẫn giảm căng (khu vực đường kính ngoài 6,510mm và 10,113mm) phản ánh sự đa dạng của các dây dẫn tín hiệu MOTION-CONNECT về đường kính ngoài:
Các dây cáp tín hiệu mỏng hơn (chỉ phản hồi mã hóa, không có phanh hoặc dây dẫn nhiệt) thường có đường kính bên ngoài trong khoảng 6,5-9mm.
Các dây cáp kết hợp (độ mã hóa + phanh + nhiệt trong một áo khoác) và các dây cáp có dây dẫn bổ sung hoặc màn chắn nặng hơn có thể đạt đường kính bên ngoài 1013mm.
Có cả hai phương pháp giảm căng trong bộ có nghĩa là kỹ sư chọn kết thúc phù hợp cho cáp cụ thể tại thời điểm lắp ráp,thay vì đặt một phần phụ kiện riêng biệt trước khi bắt đầu sửa chữa.
Q1: Có phải 6FX2003-0SA17 là một bộ lắp ráp thực địa hoặc một đầu nối hoàn chỉnh?
Nó là một bộ lắp ráp thực địa các thành phần để lắp ráp một đầu nối, không phải là một đầu nối hoàn thành, sẵn sàng để sử dụng.và giảm căng để xây dựng các kết nối ở đầu cáp.
Điều này đòi hỏi các công cụ nghiền phù hợp với kích thước liên lạc chân cụ thể (0,08 ∼0,22 mm2 và 0,20 ∼0,56 mm2), kiến thức lắp ráp đầu nối,và quen thuộc với việc gán pin cụ thể cho ứng dụng.
Đối với các kỹ sư thường xuyên lắp ráp dây cáp của riêng họ, bộ dụng cụ này rất đơn giản.các giải pháp thay thế đã được thử nghiệm.
Q2: Công cụ chắt nào được yêu cầu cho các dây liên lạc chân trong bộ dụng cụ này?
Các tài liệu Siemens MOTION-CONNECT xác định các công cụ cắt phù hợp cho mỗi kích thước tiếp xúc.
Đối với các thiết bị liên lạc trong phạm vi 0,08 ∼ 0,22 mm2,một công cụ crimp chính xác với kích thước chết chính xác cho hình học liên lạc cụ thể là cần thiết .
Đối với các tiếp xúc 0,20 ∼ 0,56 mm2, một khuôn tương thích trong một công cụ nghiền công nghiệp tiêu chuẩn xử lý phạm vi lớn hơn.
Số danh mục công cụ cụ thể được liệt kê trong tài liệu lắp ráp cáp MOTION-CONNECT của Siemens.
Q3: Đâu là kết nối 17 cực này được sử dụng ở phía động cơ hoặc phía ổ đĩa của cáp?
Cấu hình kẹp sợi nam của 6FX2003-0SA17 (sợi bên ngoài,pin) thường tương ứng với đầu nối kết nối với ổ cắm nữ trên động cơ hoặc bộ khuếch đại ổ đĩaTài liệu hệ thống SINUMERIK và SINAMICS cung cấp giới tính và loại dây kết nối cho mỗi giao diện động cơ và ổ.
Dòng 6FX2003 nói chung bao gồm các cấu hình đầu nối khác nhau; phương hướng dây và chân của biến thể -0SA17 phù hợp với các giao diện phản hồi động cơ cụ thể.
Bộ kết nối cáp kết nối (với các đầu nối ổ cắm) thuộc loạt 6FX2003 với tên gọi ổ cắm / nối.
Q4: Có thể kết nối này được sử dụng với động cơ và ổ đĩa không phải Siemens, hoặc chỉ trong hệ sinh thái Siemens SINUMERIK/SINAMICS?
Định dạng vật lý của đầu nối một đầu nối tròn 17 cực với một loại sợi cụ thể là một định dạng đầu nối công nghiệp tiêu chuẩn.
Nếu một động cơ hoặc ổ đĩa không phải của Siemens sử dụng cùng một giao diện kết nối vật lý (cùng loại sợi, cùng số cột, cùng bố trí tiếp xúc), 6FX2003-0SA17 tương thích cơ học.
Tuy nhiên, việc gán pin cho thiết bị không phải Siemens sẽ cần phải được xác định từ tài liệu của thiết bị đó và tính tương thích tín hiệu (mức điện áp,các loại tín hiệu) phải được xác minh độc lập.
Trong hệ sinh thái Siemens, các giao diện kết nối và gán pin được ghi chép đầy đủ trong tài liệu hệ thống MOTION-CONNECT và SINUMERIK.
Q5: Bộ chứa 17 chân liên lạc trong một phạm vi và 12 trong một phạm vi khác? Điều đó có nghĩa là tất cả 17 cột không sử dụng cùng kích thước liên lạc?
Đúng vậy, vỏ 17 cực chứa tối đa 17 đầu nối, nhưng một ứng dụng cáp cụ thể có thể sử dụng kích thước đầu nối khác nhau ở các đầu nối khác nhau tùy thuộc vào các thước dẫn.
Bộ dụng cụ cung cấp 12 đầu mối cho các dây dẫn mịn (0,08 ∼0,22 mm2) và 17 đầu mối cho các dây dẫn trung bình (0,20 ∼0,56 mm2),bao gồm quần thể các tiếp xúc trong một cáp tín hiệu MOTION-CONNECT điển hình mà không yêu cầu kỹ sư sắp xếp trước các tiếp xúc.
Trong bất kỳ tập hợp nào, kỹ sư chọn kích thước tiếp xúc thích hợp cho mỗi dây dẫn riêng lẻ,sử dụng các thiết bị liên lạc nhỏ cho cặp tín hiệu mã hóa và các thiết bị liên lạc lớn hơn cho các dây dẫn nguồn và phanh.
