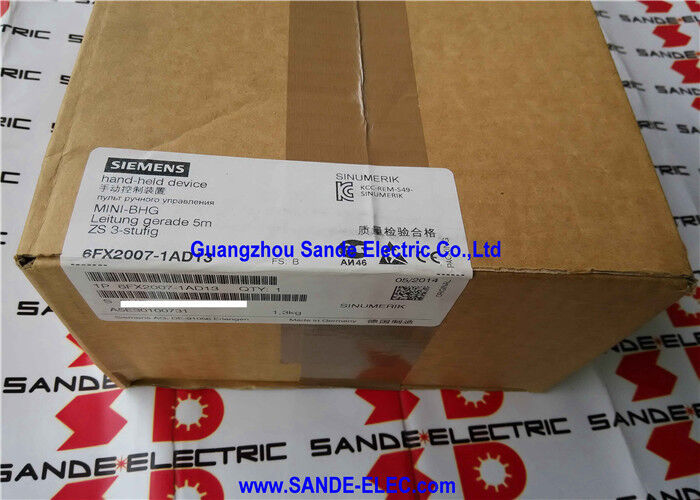

Thiết bị cầm tay mini 6FX2007-1AD13 6FX2 007-1AD13 6FX2OO7-1AD13

Siemens 6FX2007-1AD13 | SINUMERIK Mini Handheld Unit — Cáp thẳng 5m / Nút dừng khẩn cấp 2 kênh / Nút giữ an toàn 3 cấp / Bánh xe điều khiển

Điều khiển trục thủ công tại vị trí gia công

Bộ điều khiển cầm tay mini SINUMERIK cho phép điều khiển di chuyển trục và chức năng dừng khẩn cấp tại vị trí của người vận hành trong quá trình thiết lập, thay dao, nạp phôi và kiểm tra chạy khô. Khi người vận hành cần ở gần khu vực cắt — kiểm tra khoảng cách, dẫn hướng dao về vị trí tham chiếu, hoặc di chuyển trục trong khi quan sát trực tiếp khu vực làm việc — MHU cung cấp khả năng điều khiển hoàn toàn trong tầm tay, với các chức năng an toàn cần thiết để vận hành gần máy mà không cần đóng cửa bảo vệ.

Tại sao chọn phiên bản cáp thẳng: Cáp thẳng dài 5m của model -1AD13 dành cho người vận hành di chuyển quanh chu vi máy. Cáp thẳng không có độ đàn hồi như cáp xoắn, giúp dễ dàng quản lý trên các máy lớn hơn, nơi người vận hành phải đi bộ vài mét giữa bảng điều khiển và khu vực làm việc. Model -1AD03 với cáp xoắn dài 3.5m phù hợp với người vận hành chủ yếu sử dụng thiết bị gần một trạm cố định và muốn cáp thu gọn gọn gàng khi không sử dụng.

Thông số kỹ thuật chính

Dừng khẩn cấp 2 kênh và Nút giữ an toàn 3 cấp — Cách thức hoạt động của các chức năng an toàn

Dừng khẩn cấp 2 kênh (4 dây): Nút dừng khẩn cấp có hai tiếp điểm thường đóng độc lập, mỗi tiếp điểm được đấu dây trong mạch riêng của nó với rơ-le an toàn của CNC để giám sát. Cả hai kênh đều mở đồng thời khi nhấn. Hệ thống giám sát liên tục kiểm tra tính nhất quán của cả hai kênh — lỗi dây hoặc tiếp điểm bị kẹt làm mở một kênh mà không mở kênh còn lại sẽ được phát hiện và ngăn máy hoạt động cho đến khi khắc phục. Kiến trúc hai kênh này đáp ứng Tiêu chuẩn Hiệu suất d của EN ISO 13849 và SIL 2 của EN 62061.

Nút giữ an toàn 3 cấp (2 kênh):

• Vị trí 1 (nhả ra): Mạch hở — di chuyển trục bị cấm
• Vị trí 2 (giữ ở giữa): Mạch kín — cho phép di chuyển
• Vị trí 3 (hoảng loạn/nhấn hết cỡ): Mạch hở — di chuyển bị cấm

Người vận hành phải giữ ý thức ở vị trí giữ ở giữa để duy trì chuyển động. Một người vận hành hoảng sợ siết chặt tay sẽ kích hoạt vị trí 3 — chuyển động dừng lại. Một thiết bị bị rơi sẽ mất vị trí 2 — chuyển động dừng lại. Nút giữ an toàn là điều khiển an toàn cho phép di chuyển trục ở gần máy trong quá trình thiết lập mà không cần đóng cửa bảo vệ.

Khóa nam châm bánh xe điều khiển: Chốt giữ bánh xe điều khiển ở vị trí cố định khi không sử dụng có chủ đích, ngăn chặn sự quay ngẫu nhiên do va đập hoặc rơi thiết bị gây ra các lệnh trục không mong muốn.

Cổng kết nối

Các cổng riêng biệt cho từng chức năng an toàn cho phép CNC duy trì giám sát độc lập từng mạch. Đầu nối kim loại cung cấp độ bền cơ học cho việc kết nối và ngắt kết nối lặp đi lặp lại.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa 6FX2007-1AD13 và 6FX2007-1AD03 là gì?

Giống hệt nhau về tất cả các chức năng, tính năng an toàn, cổng kết nối và kích thước. Sự khác biệt duy nhất là cáp: -1AD13 có cáp thẳng dài 5m; -1AD03 có cáp xoắn dài 3.5m. Chọn cáp thẳng để đi bộ quanh chu vi máy; chọn cáp xoắn để sử dụng tại trạm cố định, nơi cáp nên thu gọn khi bị chùng.

Q2: Điều gì xảy ra nếu người vận hành nhấn nút giữ an toàn đến vị trí 3 trong tình huống hoảng loạn?

Cả hai tiếp điểm của công tắc giữ an toàn đều mở — trạng thái mạch hở giống như vị trí nhả ra. Giám sát đầu vào giữ an toàn của CNC sẽ dừng mọi chuyển động trục đang hoạt động. Người vận hành phải chủ động quay về vị trí giữ ở giữa 2 để tiếp tục di chuyển. Đây là hành vi an toàn dự kiến: người vận hành giật mình siết chặt tay sẽ gây ra dừng, chứ không phải tiếp tục di chuyển.

Q3: Các phím chức năng có thể gán cho người dùng được cấu hình như thế nào?

Các phím chức năng kết nối với giao diện tín hiệu của MHU dưới dạng đầu vào kỹ thuật số cho bộ điều khiển SINUMERIK. Việc gán chúng cho các chức năng CNC (khởi động/dừng trục chính, bật/tắt làm mát, chức năng PLC của người dùng) được cấu hình trong chương trình PLC của máy và/hoặc dữ liệu máy SINUMERIK. Các dải nhãn trượt cho phép ghi nhãn các chức năng phím tùy chỉnh để khớp với các gán đã lập trình.

Q4: 6FX2007-1AD13 có tương thích với tất cả các thế hệ SINUMERIK không?

Nó yêu cầu các hệ thống SINUMERIK cung cấp các cổng giao diện X51/X52/X55/X60 — bao gồm SINUMERIK 840D sl, 828D và 802D sl. Xác nhận NCU hoặc PPU của máy cung cấp các cổng kết nối này và chương trình PLC bao gồm cấu hình giao diện bộ điều khiển cầm tay. Các thế hệ SINUMERIK cũ hơn với thông số kỹ thuật giao diện bộ điều khiển cầm tay khác có thể yêu cầu một biến thể MHU hoặc bộ chuyển đổi khác.

Q5: MHU có thể được làm sạch bằng tia nước với xếp hạng IP65 của nó không?

IP65 bao gồm các tia nước áp suất thấp từ bất kỳ hướng nào — rửa thông thường và phun bắn ngẫu nhiên. Nó không bao gồm việc rửa bằng tia áp suất cao. Đối với các chất tẩy rửa hóa học (chất lỏng cắt, chất tẩy dầu mỡ, phụ gia làm mát), chúng thường tương thích với vật liệu vỏ. Dung môi đậm đặc và chất tẩy rửa hóa học mạnh có thể gây suy giảm bề mặt theo thời gian — xác minh với dữ liệu vật liệu của Siemens cho vỏ trước khi tiếp xúc hóa chất thường xuyên.
