| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6GK1562-2AA00 |
Dịch vụ truyền thông:

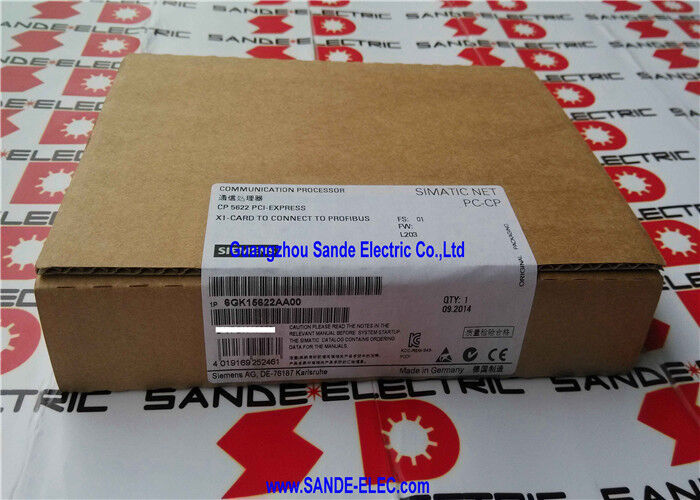

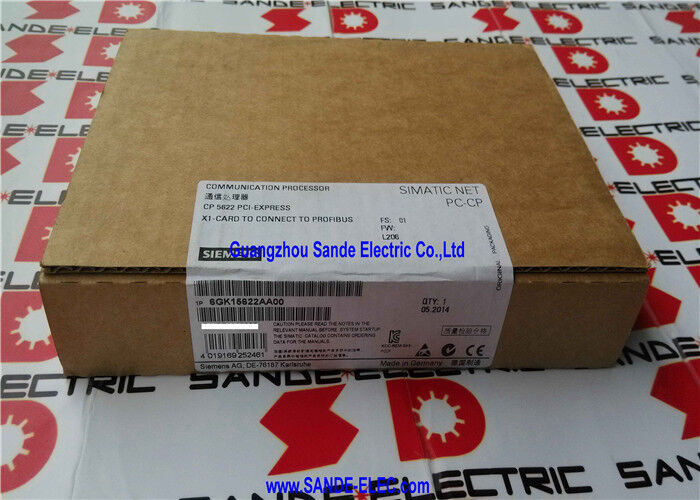

Card Siemens 6GK1562-2AA00 là CP 5622 — một bộ xử lý truyền thông PCI Express X1 kết nối PC tiêu chuẩn hoặc thiết bị lập trình Siemens (PG) với mạng PROFIBUS và MPI.
Đây là cầu nối phần cứng thực tế giữa thế giới kỹ thuật — nơi STEP 7, TIA Portal, SIMATIC PDM và STARTER chạy trên máy tính Windows — và cơ sở hạ tầng fieldbus tại nhà máy nơi các PLC, ổ đĩa, thiết bị đo và bộ điều khiển quy trình giao tiếp qua PROFIBUS DP và MPI.
PROFIBUS DP, fieldbus chiếm ưu thế trong các cài đặt tự động hóa quy trình và nhà máy ở Châu Âu và toàn cầu trong những năm 1990 và 2000, tiếp tục là xương sống truyền thông của số lượng lớn thiết bị tự động hóa đã được cài đặt trên toàn thế giới.
Mọi module Siemens S7-300, S7-400, S7-1500, module I/O phân tán, ổ đĩa SIMOREG DC và ổ đĩa SINAMICS được cấu hình cho PROFIBUS đều sử dụng giao thức này.
Việc kết nối PC với mạng đó để lập trình, vận hành, chẩn đoán hoặc quản lý tài sản đòi hỏi phần cứng như CP 5622 — một card có kích thước nhỏ gọn và giao diện PCIe, là lựa chọn tự nhiên cho các máy trạm kỹ thuật hiện đại.
Định dạng vật lý PCIe X1 là yếu tố tương thích phần cứng chính.
Trong khi các card CP 5611 và CP 5613 ban đầu sử dụng các khe cắm PCI thông thường (hiện không còn trên hầu hết các bo mạch chủ máy tính để bàn và máy trạm thế hệ hiện tại), khe cắm PCIe X1 là tiêu chuẩn trên hầu hết mọi nền tảng máy tính để bàn và máy trạm được sản xuất từ giữa những năm 2000.
CP 5622 phù hợp với bất kỳ khe cắm PCIe nào bất kể số làn — card X1 hoạt động chính xác trong các khe cắm cơ học X1, X4, X8 hoặc X16 — giúp nó tương thích với bất kỳ PC tiêu chuẩn hoặc máy trạm kỹ thuật nào mà không yêu cầu lựa chọn khe cắm cụ thể.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | CP 5622 |
| Giao diện | D-Sub 9 chân (PROFIBUS / MPI) |
| Tốc độ truyền | 9.6 kbit/s – 12 Mbit/s |
| Loại khe cắm | PCIe X1 (phù hợp x4, x8, x16) |
| Giao thức | PROFIBUS DP và MPI |
| Hỗ trợ hệ điều hành | Windows 32-bit và 64-bit |
| DP Master Class 1 | Có (tuần hoàn, gốc) |
| DP Master Class 2 | Có (với SOFTNET-PB DP) |
| DP Slave | Có (với SOFTNET-PB DP Slave) |
| Truyền thông S7 | Có (với SOFTNET-PB S7) |
| Truyền thông mở FDL | Có |
| Bảo vệ | IP20 |
| Nhiệt độ hoạt động | +5 đến +55°C |
| Kích thước (C×R×S) | 112×18×101mm |
| Trọng lượng | 0.16 kg |
| Xuất xứ | Đức |
Giá trị của CP 5622 nằm ở phạm vi rộng các dịch vụ truyền thông mà nó hỗ trợ khi kết hợp với các gói phần mềm Siemens SOFTNET phù hợp. Hiểu rõ dịch vụ nào yêu cầu phần mềm nào giúp làm rõ những gì phần cứng cung cấp một mình so với những gì yêu cầu giấy phép bổ sung:
Truyền thông PG/OP được cung cấp bởi trình điều khiển cơ bản của card mà không cần giấy phép phần mềm bổ sung. Đây là dịch vụ truyền thông được sử dụng bởi STEP 7 (Classic), TIA Portal, DriveMonitor, STARTER và SIMATIC PDM để truy cập PLC, ổ đĩa và các thiết bị trường thông minh để lập trình, tham số hóa và giám sát trực tiếp.
Bất kỳ kỹ sư nào có cài đặt STEP 7 hoặc TIA Portal, một CP 5622 trong PC của họ và cáp PROFIBUS kết nối với mạng đều có thể đọc và ghi chương trình PLC, giám sát bảng biến và truy cập bộ tham số ổ đĩa ngay lập tức.
PROFIBUS DP Master Class 1 — trao đổi dữ liệu tuần hoàn với các slave DP — cũng được hỗ trợ gốc.
Đây là chế độ truyền thông mà ứng dụng thời gian chạy trên PC sử dụng để trao đổi dữ liệu quy trình với các slave PROFIBUS trong thời gian thực, tương tự như những gì một PLC DP Master thực hiện.
Các ứng dụng như hệ thống SCADA/HMI, công cụ thu thập dữ liệu và máy chủ OPC có thể sử dụng chế độ này để liên tục đọc các giá trị quy trình từ cảm biến, thiết bị đo và các từ trạng thái ổ đĩa được kết nối dưới dạng slave PROFIBUS.
PROFIBUS DP Master Class 2 — truy cập không tuần hoàn để chẩn đoán và tham số hóa trong thời gian chạy — yêu cầu gói phần mềm SOFTNET-PB DP.
Chế độ này cho phép thay đổi tham số trực tuyến cho các thiết bị đo và ổ đĩa trong khi chúng vẫn hoạt động tuần hoàn bình thường, đây là mô hình truyền thông được sử dụng bởi SIMATIC PDM để quản lý thiết bị trường và bởi các công cụ vận hành ổ đĩa điều chỉnh tham số trong quá trình hoạt động trực tiếp.
Truyền thông S7 (PUT/GET giữa các bộ điều khiển S7 và PC) yêu cầu SOFTNET-PB S7. Hoạt động DP Slave — đặt CP 5622 ở vai trò slave để nhận dữ liệu tuần hoàn từ Master PROFIBUS — yêu cầu SOFTNET-PB DP Slave.
Việc lắp đặt vật lý yêu cầu mở vỏ PC và cắm CP 5622 vào bất kỳ khe cắm PCIe nào có sẵn.
Giá đỡ cấu hình thấp của card phù hợp với các khe cắm PCIe nửa chiều cao tiêu chuẩn; cần xác nhận giá đỡ chiều cao đầy đủ cho các vỏ máy kích thước đầy đủ. Đầu nối PROFIBUS D-Sub 9 chân thoát ra ở bảng điều khiển phía sau, nơi cáp PROFIBUS tiêu chuẩn có đầu nối đực D-Sub 9 chân được gắn vào.
Các điện trở kết cuối PROFIBUS phải được bật ở cả hai đầu vật lý của đoạn cáp PROFIBUS — đầu nối của CP 5622 thường cung cấp kết cuối ở phía PC.
Khả năng tương thích hệ điều hành trải dài trên các phiên bản Windows 64-bit hiện tại cũng như các môi trường 32-bit cũ.
Siemens duy trì danh sách tương thích hệ điều hành được cập nhật theo ID mục 22611503, cần được xác minh cho phiên bản Windows cụ thể đang sử dụng trước khi cài đặt, đặc biệt đối với các phiên bản Windows mới hơn có thể yêu cầu cập nhật trình điều khiển.
Có thể cài đặt nhiều card CP 5622 trong cùng một PC đồng thời — điều này có liên quan đến các máy trạm kỹ thuật đa mạng đóng vai trò trung tâm vận hành PROFIBUS trong các dự án có nhiều phân đoạn PROFIBUS độc lập cần được truy cập từ cùng một máy tính xách tay hoặc máy tính để bàn.
Q1: Có cần phần mềm bổ sung nào để sử dụng CP 5622 với STEP 7 hoặc TIA Portal để lập trình PLC không?
Đối với truyền thông PG/OP cơ bản — bao gồm tất cả các tác vụ lập trình, giám sát và chẩn đoán trực tuyến của STEP 7 và TIA Portal — không cần phần mềm bổ sung nào ngoài gói trình điều khiển của card và STEP 7 / TIA Portal.
Trình điều khiển được cài đặt thông qua Windows và làm cho card có sẵn dưới dạng giao diện PROFIBUS cho các công cụ kỹ thuật của Siemens.
Các gói phần mềm SOFTNET chỉ cần thiết cho các dịch vụ truyền thông bổ sung (thời gian chạy DP Master/Slave, truyền thông S7 PUT/GET) được sử dụng bởi các ứng dụng thời gian chạy hoặc các công cụ chẩn đoán cụ thể ngoài các chức năng phần mềm kỹ thuật tiêu chuẩn.
Q2: Card phù hợp với các khe cắm PCIe X1, X4, X8 và X16. Việc sử dụng khe cắm lớn hơn có mang lại lợi thế hiệu suất nào không?
Không. Hiệu suất của card PCIe được xác định bởi thiết kế giao diện của card, không phải bởi độ rộng của khe cắm mà nó được lắp đặt.
CP 5622 sử dụng giao diện PCIe X1, cung cấp băng thông đủ cho PROFIBUS ở tất cả các tốc độ dữ liệu lên đến 12 Mbit/s.
Việc lắp đặt nó vào khe cắm X4 hoặc X16 sử dụng nhiều không gian vật lý của khe cắm hơn mức card thực sự sử dụng — điều này tương thích về cơ khí và điện và không ảnh hưởng đến hiệu suất theo bất kỳ hướng nào.
Q3: CP 5622 có thể được sử dụng với máy tính xách tay, hay chỉ với máy tính để bàn không?
CP 5622 yêu cầu một khe cắm PCIe bên trong, có sẵn trên máy tính để bàn và máy trạm nhưng không có trên máy tính xách tay tiêu chuẩn (thay vào đó có các giao diện PCIe Mini, M.2 hoặc Thunderbolt).
Để kết nối PROFIBUS trên máy tính xách tay, Siemens cung cấp bộ chuyển đổi CP 5711 (USB sang PROFIBUS) hoặc các thiết bị giao diện ngoài kết nối qua USB hoặc Thunderbolt.
CP 5622 là lựa chọn phù hợp cho các máy trạm kỹ thuật cố định và PC vận hành máy tính để bàn được lắp đặt vĩnh viễn trong phòng điều khiển hoặc xưởng.
Q4: CP 5622 có hỗ trợ giao tiếp MPI cũng như PROFIBUS DP không, và có bất kỳ hạn chế nào không?
Có. MPI (Giao diện đa điểm) là giao diện lập trình và truyền thông độc quyền của Siemens được sử dụng gốc bởi S7-300 và các ổ đĩa SIMOREG cũ hơn.
MPI chạy trên cùng một cáp RS-485 vật lý như PROFIBUS và được chọn ở cấp độ cấu hình phần mềm thay vì thông qua phần cứng khác nhau.
Đầu nối D-Sub của CP 5622 xử lý cả kết nối PROFIBUS và MPI — giao thức được chọn trong cấu hình giao diện của phần mềm SIMATIC.
Lưu ý rằng MPI bị giới hạn ở tốc độ dữ liệu thấp hơn (tối đa 12 Mbit/s danh nghĩa, nhưng thường là 187.5 kbit/s hoặc 1.5 Mbit/s trong thực tế) và ít nút hơn PROFIBUS DP, và việc sử dụng nó chủ yếu cho các kết nối CPU S7-300 cũ và truyền thông ổ đĩa nơi PROFIBUS DP không được cấu hình.
Q5: CP 5622 có thể quản lý bao nhiêu slave PROFIBUS đồng thời với vai trò DP Master?
Với vai trò DP Master PROFIBUS, CP 5622 hỗ trợ tối đa 125 nút slave có thể định địa chỉ trên một phân đoạn PROFIBUS (tối đa được định nghĩa bởi tiêu chuẩn PROFIBUS).
Kích thước mạng thực tế bị giới hạn bởi tổng lượng dữ liệu vào/ra tuần hoàn được cấu hình, tốc độ dữ liệu và các yêu cầu về thời gian chu kỳ cập nhật của ứng dụng được kết nối.
Trong một ứng dụng máy trạm kỹ thuật điển hình — nơi CP 5622 được sử dụng để vận hành và chẩn đoán thay vì kiểm soát quy trình thời gian chạy — số lượng slave hoạt động đồng thời được xác định bởi phạm vi của dự án đang được thực hiện chứ không phải bởi giới hạn phần cứng cứng nhắc.
