| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE ROHS |

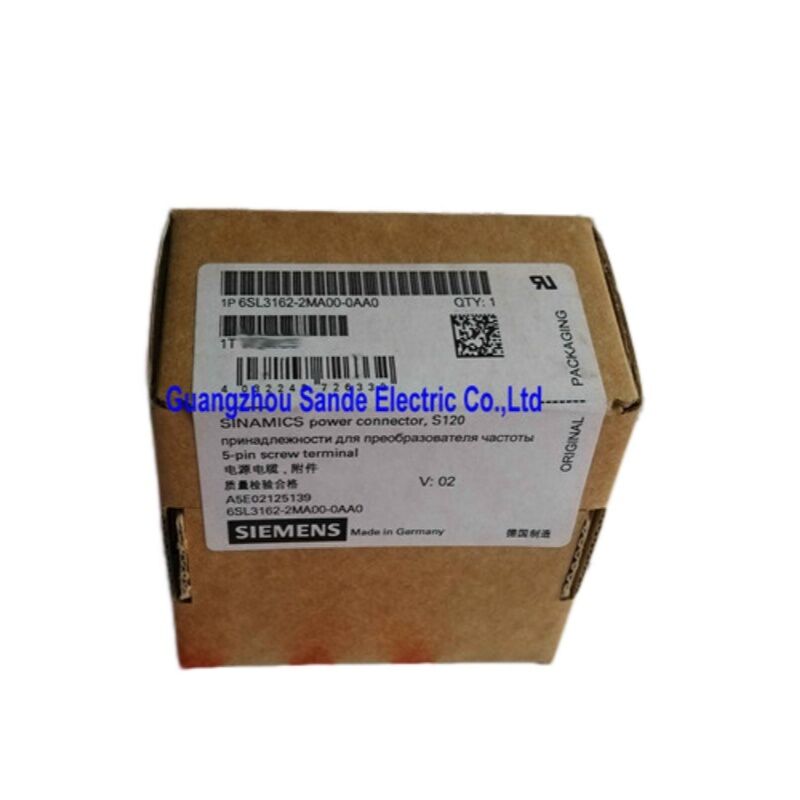

| Số mô hình | 6SL3162-2MA00-0AA0 |
Trong một hệ thống ổ servo, đầu nối điện là dễ dàng để bỏ qua cho đến ngày nó thất bại.được xây dựng đặc biệt cho giao diện liên kết DC và điện động cơ trên các mô-đun truyền động kích thước sách và định dạng khung gầm S120Nó là điểm vật lý nơi năng lượng được điều khiển rời động cơ và đến động cơ và tính toàn vẹn của nó trực tiếp quyết định xem toàn bộ trục hoạt động theo thông số kỹ thuật hay tạo ra lỗi.
6SL3162-2MA00-0AA0 là một thành phần được thiết kế đặc biệt cho nền tảng S120, với hình học tiếp xúc, số lượng điện,và các cơ chế khóa phù hợp với giao diện cơ khí và điện của ổ đĩa chính xác.
6SL3162-2MA00-0AA0 thuộc về gia đình phụ kiện SINAMICS S120, cụ thể là bộ kết nối điện được sử dụng ở phía đầu ra của động cơ của các mô-đun điện trục đơn và trục kép S120.Nó cung cấp giao diện giao phối cho UCác đầu cuối pha động cơ V, W và, tùy thuộc vào cấu hình, các kết nối bus DC, with a robust spring-cage or screw-clamp contact system designed to maintain reliable low-resistance contact under the vibration and thermal cycling that are standard conditions inside a live control cabinet.
Siemens designed the S120 connector system with tool-assisted locking to prevent accidental disconnection during machine operation — a critical safety consideration when the connected load is a brushless servo motor under active torque control.
SINAMICS S120 là một trong những nền tảng ổ servo và vector được triển khai rộng rãi nhất trong tự động hóa công nghiệp trên toàn cầu.Máy chế biến nhựa, thiết bị thử nghiệm, và một loạt các thiết bị xử lý vật liệu. The S120 booksize format — where multiple single or double-axis modules share a common DC bus on a mounting rail — is the standard architecture for multi-axis servo systems in mid-to-high-performance applications.
Trong kiến trúc này, đầu nối động cơ được tháo ra và kết nối lại mỗi khi một mô-đun truyền động được phục vụ, thay thế hoặc tủ được cấu hình lại.Trong suốt thời gian sử dụng của máy sản xuất, kết nối đó có thể được ngắt và kết nối lại hàng chục lần. and housing stress from repeated handling are all real failure mechanisms — which is why having a genuine replacement connector available in the spare parts inventory is standard practice for any maintenance team running S120 systems.
Một kết nối năng lượng bị hỏng trên một ổ servo không phải lúc nào cũng thông báo chính nó với một mã lỗi sạch. Thường hơn, sự suy giảm là dần dần.Tăng kháng tiếp xúc ở một đầu pha tạo ra nhiệt không đối xứng. Nhiệt đó đẩy nhanh sự cố cách điện trong cáp liền kề. ổ đĩa bắt đầu ghi lại các lỗi không cân bằng quá mức hoặc pha không cân bằng liên tục mà xóa trên thiết lập lại và dường như không liên quan đến đầu nối.Vào thời điểm nguyên nhân gốc rễ được xác định, kết thúc cáp cũng có thể cần thay thế.
Sử dụng một 6SL3162-2MA00-0AA0 nguyên bản loại bỏ rủi ro này tại nguồn.và thông số kỹ thuật mô-men xoắn đều phù hợp với thử nghiệm xác nhận của Siemens cho giao diện S120Các đầu nối của bên thứ ba có kích thước tương tự có thể phù hợp nhưng kháng tiếp xúc, công suất dòng điện định giá và lực giữ lâu dài không phải lúc nào cũng tương đương.và trong một ổ đĩa mà có thể chuyển đổi hàng trăm ampere, những khác biệt đó quan trọng.
Thay thế 6SL3162-2MA00-0AA0 là một thủ tục đơn giản cho một kỹ thuật viên lái xe có trình độ, nhưng nó đòi hỏi phải tuân thủ nghiêm ngặt cách ly an toàn trước khi bắt đầu bất kỳ công việc nào.Xe buýt DC S120 duy trì sạc sau khi nguồn chính được loại bỏ luôn luôn xác minh điện áp xe buýt DC đã xả xuống một mức an toàn bằng cách sử dụng một đồng hồ hiệu chuẩn trước khi chạm vào bất kỳ đầu cuối điện.
Khi kết thúc cáp pha động cơ, hãy làm theo thông số kỹ thuật mô-men xoắn trên nhãn kết nối hoặc hướng dẫn cài đặt phần cứng S120.Các thiết bị đầu cuối có mô-men xoắn thấp là nguyên nhân chính gây ra các lỗi liên lạc liên tụcCác đầu nối có mô-men xoắn quá cao có nguy cơ nứt vỏ hoặc tháo lắp sợi.Băng dây cáp cách nhiệt với chiều dài chính xác được chỉ định cho đầu cuối .
Sau khi kết nối lại, kiểm tra phân bổ pha (phần U-V-W) so với bảng tên động cơ trước khi bật lại ổ đĩa.Phân chuyển pha trên một động cơ servo dưới điều khiển vector gây ra đảo ngược mô-men xoắn ngay lập tức, trong một hệ thống bị tải có thể dẫn đến hư hỏng cơ học.
| Loại mô-đun ổ | Định dạng | Ứng dụng kết nối |
|---|---|---|
| S120 Mô-đun trục đơn | Kích thước sách | Điện năng động cơ U/V/W |
| S120 Mô-đun hai trục | Kích thước sách | Điện lực động cơ cả hai trục |
| S120 Mô-đun điện PM340 | Kích thước sách | Điện năng động cơ U/V/W |
| S120 Chassis Power Module | Chassis | Giao diện đầu cuối đầu ra động cơ |
| Mô-đun tủ S120 | Tủ | Lượng đầu ra của động cơ |
Luôn liên hệ với hướng dẫn phần cứng cụ thể của S120 cho biến thể ổ đĩa của bạn trước khi đặt hàng.
Q1: 6SL3162-2MA00-0AA0 tương thích với các ổ đĩa và mô-đun nào?
6SL3162-2MA00-0AA0 được thiết kế cho loạt SINAMICS S120, đặc biệt là các mô-đun điện kích thước sách và định dạng khung xe được sử dụng trong các hệ thống servo đa trục.Nó phục vụ như là cổng đầu ra năng lượng bên động cơ bao gồm UCác đầu cuối pha, V và W, nơi động cơ kết nối với động cơ servo hoặc động cơ cảm ứng.Khả năng tương thích bao gồm các mô-đun trục đơn và hai trục S120 cỡ sách cốt lõi cũng như các mô-đun điện định dạng PM340. Trước khi đặt hàng, hãy xác nhận tính tương thích bằng cách kiểm tra hướng dẫn cài đặt phần cứng của mô-đun S120 cụ thể của bạnvà tham chiếu chéo mất dưới hai phútKích thước vật lý của nhà kết nối và bố trí đầu cuối được tiêu chuẩn hóa trên phạm vi mô-đun tương thích,nhưng dòng điện định số của cáp kết nối phải phù hợp với dòng điện đầu ra định số của ổ đĩa.
Q2: Tôi có thể sử dụng một đầu nối của bên thứ ba hoặc chung để thay thế cho 6SL3162-2MA00-0AA0?
Về mặt vật lý, một số đầu nối của bên thứ ba với pitch pin phù hợp và hình học nhà sẽ nằm trong giao diện S120.6SL3162-2MA00-0AA0 được đánh giá và xác nhận cho dòng điện cụ thểCác lựa chọn thay thế không phải của Siemens khác nhau về chất lượng mạ tiếp xúc, lực giữ mùa xuân và sức đề kháng nhiệt độ.Trong một ứng dụng servo, trong đó động cơ đang quản lý các chu kỳ tải năng động, động cơ tăng tốc và giảm tốc nhiều lần trong một ca chuyển động, đầu nối bị căng nhiệt liên tục.Đối với một máy chạy sản xuất liên tục, nó có thể tạo ra nhiệt có thể đo được trong hàng ngàn chu kỳ.sử dụng một đầu nối xác minh là lựa chọn rủi ro thấp hơn và cuối cùng chi phí thấp hơnĐối với một thiết bị thử nghiệm không quan trọng hoặc ứng dụng công suất thấp, một đầu nối đầu cuối công nghiệp chất lượng từ một nhà sản xuất có uy tín có thể được chấp nhận như một biện pháp tạm thời,nhưng nó nên được coi là chính xác như vậy.
Q3: Làm thế nào tôi biết nếu đầu nối điện S120 của tôi cần thay thế?
Các chỉ số đáng tin cậy nhất về kết nối động cơ bị suy giảm là đổi màu nhiệt trên hoặc gần vỏ kết nối,lỗi ổ liên quan đến pha gián đoạn rõ ràng khi thiết lập lại mà không có nguyên nhân điện rõ ràngTrong một kiểm tra bảo trì phòng ngừa thông thường,sử dụng nhiệt kế hồng ngoại hoặc máy ảnh nhiệt trên các kết nối nguồn động cơ trong khi ổ đĩa đang bị tải một kết nối lành mạnh chạy ở nhiệt độ nội thất xung quanh; một kết nối suy giảm cho thấy một nhiệt độ tăng đo lường trên các đầu cuối lân cận.Kiểm tra vỏ để tìm vết nứt do mô-men xoắn quá mức hoặc căng cơ khí, và tìm kiếm sự đổi màu hoặc oxy hóa bề mặt trên các mặt tiếp xúc.
Q4: Bộ kết nối này có tương thích với SINAMICS S110, S150 hoặc G120 series không?
Không. 6SL3162-2MA00-0AA0 là cụ thể cho nền tảng S120. Trong khi Siemens sử dụng một quy ước đặt tên dựa trên gia đình trên phạm vi SINAMICS, các định dạng đầu nối cơ học, bố trí đầu cuối,và hình học nhà khác nhau giữa S110, S120, S150, và G120 series. Attempting to fit an S120 connector to an S110 or G120 module will result in either a physical mismatch or — in the worst case — an incorrect fit that appears to seat but does not make reliable electrical contactLuôn kiểm tra toàn bộ loạt ổ đĩa và loại mô-đun cụ thể với tài liệu phần cứng Siemens trước khi mua các đầu nối thay thế.Tiêu đề số phụ tùng cụ thể của S120 6SL3162 là nhận dạng chính xác nhận bộ phận này thuộc phạm vi phụ kiện S120.
Q5: Những bước an toàn nào là bắt buộc trước khi thay thế đầu nối điện trên ổ S120?
Phân biệt an toàn trên hệ thống S120 đòi hỏi nhiều hơn là tắt bộ ngắt chính.Các tụ điện bus S120 DC giữ lại điện tích lưu trữ đáng kể sau khi nguồn chính bị ngắt kết nối trên một hệ thống S120 có kích thước đầy đủ, điều này có thể là vài trăm volt DCCác thủ tục bắt buộc là: cô lập nguồn cung cấp chính và áp dụng khóa / tagout phù hợp với giao thức an toàn của bạn;chờ thời gian xả được chỉ định trong hướng dẫn phần cứng S120 cho biến thể mô-đun của bạn (thường tối thiểu hai đến năm phút)Chỉ sau khi xác nhận điện áp xe buýt là dưới 50V DC là an toàn để tiến hành công việc kết nối.Ngoài ra, đảm bảo động cơ tĩnh cơ và không thể được vận hành bởi tải hoặc trọng lực bên ngoài trước khi ngắt kết nối các cáp pha.Đây không phải là các biện pháp phòng ngừa để rút ngắn dưới áp lực thời gian nền tảng S120 hoạt động ở điện áp mà là chết người khi tiếp xúc.
Thông số kỹ thuật sản phẩm có thể thay đổi. Luôn luôn kiểm tra với hướng dẫn cài đặt phần cứng Siemens SINAMICS S120 hiện tại cho cấu hình ổ đĩa cụ thể của bạn trước khi cài đặt.
