Máy phát cho cấp 7ML5221-1BA11 7ML5 221-1BA11 7ML52211BA11

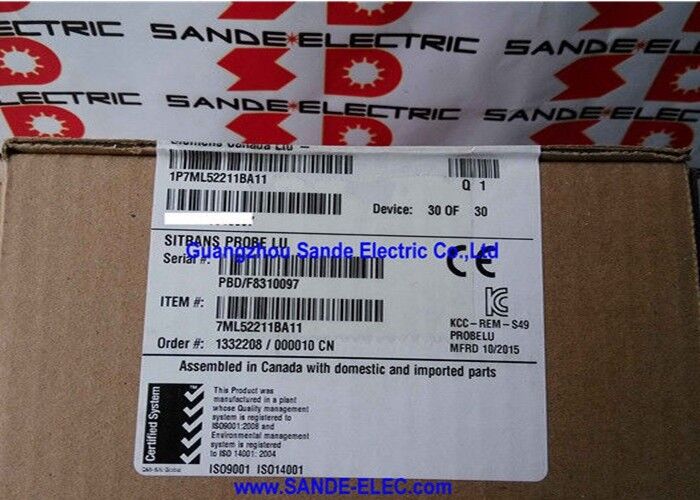

Siemens 7ML5221-1BA11∙ SITRANS Probe LU Ultraasonic Level Transmitter 6m PVDF, 2-Wire Loop Powered, 420mA / HART, 2" NPT, PBT Enclosure, FM / CSA / CE

Tổng quan

CácSiemens 7ML5221-1BA11là SITRANS Probe LU trong cấu hình đồng polymer PVDF 6 mét của nó một bộ truyền âm thanh siêu âm nhỏ gọn, chạy bằng vòng lặp 2 dây đã phục vụ nước, nước thải,và các ngành công nghiệp lưu trữ hóa chất trong nhiều năm như một, công cụ dễ cài đặt để giám sát liên tục không tiếp xúc.

Triết lý thiết kế cơ bản của Probe LU là sự đơn giản mà không phải hy sinh thông minh đo lường: nó chạy hoàn toàn từ dòng mạch 4 ′′ 20mA, không cần cáp cung cấp điện riêng biệt,phù hợp với một tiêu chuẩn 2" vòi NPT mà đã phổ biến trên hầu hết các tàu công nghiệp, và ủy quyền thông qua một màn hình hiển thị địa phương tiếng Anh đơn giản với điều hướng menu trực quan mà không yêu cầu tham khảo hướng dẫn cho các tác vụ thiết lập cơ bản.

Bộ chuyển đổi đồng polymer PVDF trong biến thể này phân biệt nó với phiên bản chuyển đổi ETFE. Cả PVDF và ETFE đều có khả năng chống lại một loạt các hóa chất,nhưng độ trơ hóa học cao hơn của PVDF và khả năng chống lại các axit mạnh, các căn cứ, halogen và chất oxy hóa làm cho nó trở thành sự lựa chọn được chỉ định khi môi trường quá trình bao gồm các môi trường hung hăng hơn hoặc khi không gian hơi bên trên chất lỏng ăn mòn.

Ứng dụng lưu trữ hóa chất ️ thùng chứa axit, thùng gây cháy, thùng chứa dung môi, thùng xử lý hóa học ️ đại diện cho ngôi nhà tự nhiên cho Probe LU được trang bị PVDF.

Kiến trúc chạy vòng lặp 2 dây mang lại một lợi ích thực tế mà bất cứ ai có thiết bị công nghiệp có dây đều sẽ đánh giá cao:cùng hai dây dẫn mang tín hiệu đo 4 ¢ 20mA cũng cung cấp năng lượng cho các thiết bị điện tử của máy phát. Điền một cáp cung cấp điện 24V riêng biệt cho máy phát không cần thiết.

Điều này đơn giản hóa hệ thống dây điện bảng, giảm chi phí cáp trên các thiết bị mới,và làm cho việc đo lường mức sau trang bị cho các vòng lặp thiết bị analog hiện có 4 ¢ 20mA đơn giản ¢ máy phát chỉ đơn giản là thay thế bất kỳ thiết bị nào trước đây được kết nối với vòng lặp.

Các thông số kỹ thuật chính

Trí thông minh âm thanh ️ Xử lý tiếng vang giúp đo lường đáng tin cậy

Động cơ xử lý tín hiệu của Probe LU là Sonic Intelligence của Siemens,một bộ thuật toán vượt xa so với việc đo thời gian bay đơn giản để quản lý sự phức tạp của tín hiệu âm vang trong tàu công nghiệp thực sự.

Một máy phát siêu âm gửi một xung về phía bề mặt chất lỏng và đo thời gian để tiếng vang quay trở lạinhưng trong thực tế tiếng vang trở lại cạnh tranh với phản xạ từ các bức tường tàu, các cấu trúc bên trong, đường ống vào và sóng đứng do nhiễu loạn.

Nếu không có xử lý thông minh, bất kỳ tiếng vang cạnh tranh nào cũng có thể bị nhầm lẫn với bề mặt chất lỏng.

Sonic Intelligence đánh giá độ tin cậy tiếng vang - phân tích hình dạng, sức mạnh và tính nhất quán của tiếng vang ứng cử viên để xác định đại diện cho bề mặt chất lỏng thực sự.

Kết hợp với Automatic False Echo Suppression (AFES), bản đồ và lọc tiếng vang từ các trở ngại tàu cố định được ghi nhận trong khi đưa vào sử dụng,máy xử lý duy trì đo lường đáng tin cậy ngay cả trong các bình lộn xộn nơi các dụng cụ đơn giản hơn sẽ đấu tranh.

Bộ cảm biến nhiệt độ bên trong thêm một lớp tính toàn vẹn đo lường khác. Tốc độ âm thanh trong không khí ∼ môi trường xung siêu âm đi qua ∼ thay đổi theo nhiệt độ.

Một máy phát giả định tốc độ âm thanh cố định ở 20 °C sẽ tích lũy lỗi khi nhiệt độ môi trường thay đổi.

Bộ cảm biến nhiệt độ bên trong của Probe LU liên tục đo nhiệt độ xung quanh và điều chỉnh tính toán thời gian bay phù hợp,duy trì độ chính xác đo lường trong thông số kỹ thuật trong phạm vi nhiệt độ điển hình của một thiết bị công nghiệp.

Tính toán khối lượng, dòng chảy và đo kênh mở

Ngoài việc đo lường mức đơn giản, Probe LU có thể tính toán khối lượng bình trực tiếp nếu hình dạng của bình (thùng phẳng, thùng ngang, hình nón, parabolic,hoặc một bảng điểm ngắt tùy chỉnh) được lập trình, máy phát chuyển đổi mức đo thành khối lượng và phát ra một tín hiệu 420mA đại diện cho khối lượng thay vì mức.

Điều này đặc biệt có giá trị trong các ứng dụng quản lý hàng tồn kho nơi các nhà khai thác theo dõi số lượng sản phẩm thay vì chiều cao lấp.

Đối với phép đo dòng chảy trong các kênh mở (đường chảy, đập), Probe LU có thể được lắp đặt trên cấu trúc dòng chảy và được lập trình với công thức chuyển đổi mức độ sang dòng chảy thích hợp (đập hình chữ nhật,V-notch weir, Parshall flume, hoặc các hình học tiêu chuẩn khác).

Máy phát phát ra một tín hiệu tốc độ dòng chảy, biến một phép đo mức đơn giản thành một dụng cụ đo dòng chảy mà không cần bất kỳ phần cứng hoặc tính toán bổ sung nào.

PVDF so với ETFE

Cả PVDF copolymer và ETFE (ethylene tetrafluoroethylene) là các vật liệu trong gia đình fluoropolymer có khả năng kháng hóa học rộng.

PVDF cung cấp khả năng kháng vượt trội đối với các hợp chất clo, axit tập trung bao gồm axit hydrofluoric và nhiều dung môi hữu cơ tấn công ETFE ở nồng độ cao.

Nó cũng có khả năng chống tia cực tím tốt hơn, điều này quan trọng đối với các thiết bị ngoài trời nơi bộ chuyển đổi tiếp xúc với ánh sáng mặt trời.

ETFE, mặc dù ít kháng hóa học hơn PVDF, xử lý một loạt các hóa chất quy trình gặp phải trong đo lường mức sử dụng chung,và ít dễ bị các cơ chế mệt mỏi cơ học nhất định trong các ứng dụng âm thanh tần số cao.

Đối với môi trường hơi hóa học hung hăng, nồng độ axit cao hoặc các ứng dụng mà bộ chuyển đổi sẽ tiếp xúc thường xuyên với chất lỏng quá trình trong quá trình vận hành tàu;PVDF là thông số kỹ thuật bảo thủ.

Đối với nước chung, nước thải và các ứng dụng hóa học nhẹ, ETFE là một lựa chọn thay thế hiệu quả về chi phí.

Câu hỏi thường gặp

Q1: Máy thăm dò LU được cung cấp năng lượng vòng lặp 2 dây.

Điện áp cung cấp vòng lặp cho SITRANS Probe LU là 14,5 đến 35V DC (đối với các ứng dụng không nguy hiểm).

Máy phát lấy năng lượng hoạt động từ vòng lặp và thay đổi dòng điện giữa 4mA (tức là mức 0%) và 20mA (tức là mức 100%) để báo hiệu phép đo.

Nguồn cung cấp năng lượng vòng lặp phải có khả năng cung cấp ít nhất 20mA với điện áp hoạt động tối thiểu của máy phát ¢ 14.5V trong khi tính toán sự sụt giảm điện áp qua bất kỳ series kháng cự (cáp kháng cự, rào cản, cách ly) trong vòng lặp.

Các nguồn cung cấp điện vòng lặp 24V DC tiêu chuẩn với ngân sách kháng vòng lặp thích hợp tương thích với LU Probe.

Q2: Probe LU được lập trình như thế nào cho một thùng cụ thể, và nó có thể được thực hiện mà không cần một bộ truyền thông HART?

Vâng

Quy trình lập trình theo một trình tự hướng dẫn đơn giản bằng tiếng Anh: người vận hành xác định khoảng cách trống (mặt cảm biến đến đáy bể),toàn bộ khoảng cách (mặt cảm biến đối với điểm thiết lập cao cấp), chọn các đơn vị đo lường và tùy chọn lập trình hình dạng bình cho đầu ra khối lượng.

Màn hình hiển thị xác nhận mỗi mục nhập và cung cấp phản hồi ngay lập tức về mức đo trong suốt quá trình cài đặt.

Một máy liên lạc HART hoặc PC có SIMATIC PDM có thể truy cập các thông số và chẩn đoán bổ sung, nhưng việc khởi động cơ bản hoàn toàn tự chủ.

Câu 3: Probe LU đang được loại bỏ. Tôi vẫn nên xác định nó, hoặc chuyển trực tiếp đến người kế nhiệm Probe LU240?

Đối với các dự án đang diễn ra, trong đó Probe LU đã được xác định và 7ML5221-1BA11 vẫn có sẵn để đặt hàng, việc hoàn thành đơn đặt hàng trên thông số kỹ thuật ban đầu là thực tế.Đối với kỹ thuật dự án mới, xác định SITRANS Probe LU240 (7ML51 series) có ý nghĩa hơn. Đây là nền tảng hiện tại với điện tử cập nhật, hỗ trợ phần mềm tiếp tục và vòng đời sản phẩm còn lại dài hơn.

Dòng LU240 được thiết kế như một sự thay thế chức năng cho Probe LU và bao gồm các ứng dụng đo lường cấp lõi tương tự với kích thước gắn vật lý tương thích.

Xác nhận mã đặt hàng LU240 với Siemens cho cấu hình 6m PVDF 2" NPT HART tương đương.

Q4: Liệu SITRANS Probe có thể đo mức LU trong các bể có bề mặt chất lỏng hỗn loạn hoặc khí?

Sự hỗn loạn và thông gió đều ảnh hưởng đến việc đo mức siêu âm.

Các bề mặt hỗn loạn làm phân tán xung siêu âm và có thể làm giảm cường độ của tiếng vang trở lại.Không khí hóa ️ bong bóng không khí phân tán trong chất lỏng ️ không ảnh hưởng đáng kể đến phép đo siêu âm miễn là phép đo được thực hiện tại giao diện chất lỏng-không khí phía trên vùng khí hóa, mà Probe LU làm từ trên cao.

Sự xáo trộn bề mặt rất nặng, chăn bọt bao phủ hoàn toàn bề mặt chất lỏng hoặc dòng chảy vào cực kỳ hỗn loạn có thể thách thức xử lý âm vang.

Trong những trường hợp này, đánh giá độ tin cậy âm thanh của Sonic Intelligence và AFES giúp duy trì một phép đọc ổn định nhưng nếu nhiễu loạn nghiêm trọng,Tăng cài đặt damping và cho phép tính trung bình bổ sung trong cấu hình máy phát cải thiện sự ổn định với chi phí thời gian phản hồi.

Q5: Khoảng cách trống tối thiểu dưới LU của Probe là bao nhiêu và nó ảnh hưởng như thế nào đến việc lựa chọn điểm thiết lập cấp cao?

SITRANS Probe LU có một khoảng cách trống, vùng ngay bên dưới mặt bộ chuyển đổi mà trong đó tiếng vang không thể được xử lý đáng tin cậy.

Đối với Probe LU 6 mét, vùng trống kéo dài khoảng 0,25m (10 inch) dưới mặt bộ chuyển đổi.

Bất kỳ bề mặt chất lỏng nào trong vùng này không thể được đo chính xác.

Khi định vị máy phát, điểm thiết lập báo động cấp cao tối đa phải ít nhất 0,25m dưới mặt bộ chuyển đổi,và máy phát sóng phải được gắn đủ cao để mức độ lấp đầy tối đa của thùng nằm ngoài vùng trống.

Đối với các tàu rất cao, khu vực trống hiếm khi hạn chế lắp đặt; đối với các tàu nông hoặc bể chứa, nó trở thành một thông số vị trí quan trọng.
