| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | LME21.130C2 |
Điện áp nguồn: AC230V
Thời gian tiền thông gió (t1): 7 giây
Thời gian an toàn (TSA): 3 giây
Chế độ hoạt động: Gián đoạn (khởi động lại có kiểm soát sau 24 giờ hoạt động liên tục)
Tính năng an toàn:

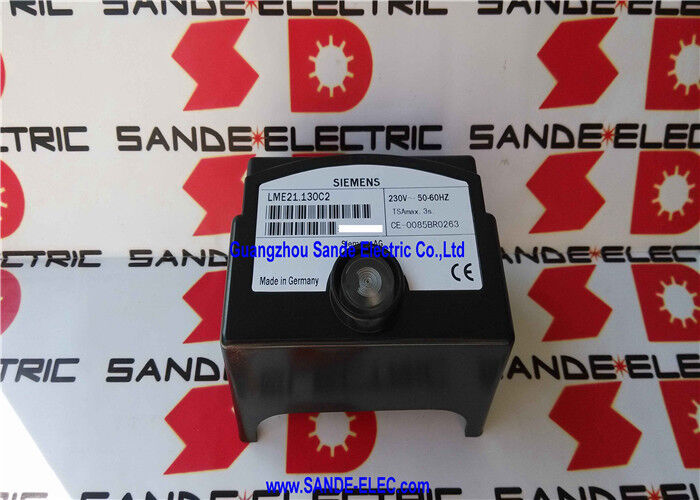

Bộ điều khiển đầu đốt Siemens LME21.130C2 là một bộ điều khiển đầu đốt dựa trên vi xử lý — bộ não điện tử điều khiển trình tự đánh lửa, giám sát ngọn lửa trong suốt quá trình hoạt động và quản lý việc tắt an toàn của đầu đốt khí hoặc khí/dầu cưỡng bức 2 cấp. Trong kỹ thuật đốt cháy, loại thiết bị này được gọi là bộ bảo vệ lửa hoặc bộ lập trình đầu đốt: nó tuân theo một trình tự hoạt động được định thời gian chính xác từ tiền thông gió qua đánh lửa và vào hoạt động ổn định, và nó sẽ khóa đầu đốt — dừng tất cả nguồn cung cấp nhiên liệu và yêu cầu đặt lại thủ công — bất cứ khi nào nó phát hiện ra một điều kiện nằm ngoài các thông số hoạt động an toàn.
Dòng LME21 đại diện cho thế hệ bộ điều khiển đầu đốt dựa trên vi xử lý của Siemens, thay thế các thiết kế bộ hẹn giờ cam điện cơ cũ hơn.
Trong khi bộ lập trình cơ học dựa vào cam quay để đóng và mở các tiếp điểm rơ le theo trình tự, LME21.130C2 thực hiện cùng một trình tự kỹ thuật số, với các giá trị thời gian được cố định trong phần mềm và được xác minh nội bộ bởi vi xử lý.
Phương pháp kỹ thuật số này loại bỏ sự hao mòn cơ học và sai lệch thời gian vốn có trong các bộ điều khiển dựa trên cam, tạo ra thông tin chẩn đoán chi tiết hơn nhiều thông qua màn hình LED đa màu của nó và cho phép các tính năng — như giám sát công tắc áp suất khí liên tục và đếm lặp lại khóa — mà lẽ ra sẽ yêu cầu các thành phần bên ngoài riêng biệt trên các hệ thống cũ hơn.
Chỉ định 2 cấp đề cập đến việc kiểm soát công suất đầu ra của đầu đốt: thay vì một đầu đốt bật/tắt đơn giản (1 cấp), đầu đốt 2 cấp có một cấp thấp và một cấp cao.
LME21.130C2 quản lý quá trình chuyển đổi giữa các cấp này — khởi động đầu đốt ở cấp đầu tiên và kích hoạt cấp thứ hai khi nhu cầu yêu cầu — nhưng không có điều khiển bộ truyền động, nghĩa là việc chuyển đổi cấp là bật/tắt (đóng tiếp điểm rơ le cho van khí cấp hai hoặc công tắc cửa gió) thay vì điều chỉnh tỷ lệ.
Điều này phù hợp với hầu hết các đầu đốt thương mại và công nghiệp nhỏ, nơi hai mức công suất nhiệt cung cấp khả năng theo dõi tải đủ.
| Thông số | Giá trị |
|---|---|
| Loại đầu đốt | Khí 1 hoặc 2 cấp / khí+dầu |
| Điều khiển bộ truyền động | Không |
| Phát hiện lửa | Ion hóa / QRA+AGQ3 |
| Điện áp nguồn | AC230V |
| Thời gian tiền thông gió (t1) | 7 giây |
| Thời gian an toàn (TSA) | 3 giây |
| Hoạt động | Gián đoạn |
| Phát hiện điện áp thấp | Có |
| Giám sát áp suất khí | Có (có kiểm tra chức năng) |
| Đặt lại từ xa | Có (điện) |
| Chẩn đoán | Màn hình LED đa màu |
| Cân nặng | 0,143 kg |
| Trạng thái | Sản phẩm đang hoạt động |
LME21.130C2 tuân theo một trình tự xác định mỗi khi tín hiệu yêu cầu nhiệt đến đầu vào bộ điều nhiệt hoặc bộ điều khiển của nó:
Tiền thông gió (t1 = 7 giây): Quạt đầu đốt chạy ở tốc độ tối đa trong 7 giây trước khi bất kỳ quá trình đánh lửa hoặc cấp nhiên liệu nào.
Quá trình tiền thông gió này làm sạch buồng đốt và ống khói khỏi bất kỳ khí chưa cháy còn sót lại từ lần tắt trước — loại bỏ nguy cơ cháy nổ có thể phát sinh từ việc đốt cháy hỗn hợp nhiên liệu-không khí đã tích tụ trong thời gian tắt. Trong quá trình tiền thông gió, LME21.130C2 kiểm tra công tắc áp suất khí để xác nhận luồng không khí đốt cháy đầy đủ.
Đánh lửa và cấp nhiên liệu (thời gian an toàn TSA = 3 giây): Sau khi tiền thông gió, bộ biến áp đánh lửa hoạt động và van nhiên liệu cấp một mở đồng thời.
Đầu dò ion hóa hoặc bộ dò QRA giám sát buồng đốt để tìm tín hiệu lửa. Thời gian an toàn 3 giây là khoảng thời gian cho phép ngọn lửa hình thành — nếu không phát hiện được tín hiệu lửa hợp lệ trong vòng 3 giây, LME21.130C2 sẽ đóng tất cả các van nhiên liệu và khóa.
Giám sát lửa: Với ngọn lửa ổn định, LME21.130C2 liên tục giám sát tín hiệu bộ dò lửa. Mất lửa tại bất kỳ điểm nào trong quá trình hoạt động sẽ kích hoạt đóng van nhiên liệu ngay lập tức và khóa. Quá trình chuyển đổi 2 cấp (kích hoạt van cấp hai hoặc công tắc cửa gió) xảy ra theo yêu cầu, với bộ điều khiển xác nhận sự hiện diện của lửa trước và sau khi thay đổi cấp.
Tắt và khởi động lại gián đoạn: Sau 24 giờ hoạt động liên tục — một yêu cầu an toàn để ngăn chặn hoạt động không giám sát vô thời hạn — LME21.130C2 buộc tắt có kiểm soát và khởi động lại trình tự đánh lửa.
Hoạt động gián đoạn có kiểm soát này đảm bảo rằng các kiểm tra an toàn tiền thông gió và đánh lửa được lặp lại theo chu kỳ thường xuyên thay vì cho phép đầu đốt chạy vô thời hạn mà không cần khởi động lại có giám sát.
LME21.130C2 hỗ trợ hai công nghệ phát hiện lửa khác nhau về cơ bản, được chọn để phù hợp với loại nhiên liệu và đặc điểm ngọn lửa:
Đầu dò ion hóa: Một thanh kim loại được đặt vào vùng lửa, dẫn một dòng điện xoay chiều nhỏ qua đám mây ion của ngọn lửa xuống đất.
Vì chỉ có ngọn lửa hoạt động mới tạo ra đủ ion hóa để truyền dòng điện này, sự hiện diện của dòng điện xác nhận ngọn lửa.
Đầu dò ion hóa đơn giản, rẻ tiền và có độ tin cậy cao — nhưng chúng chỉ hoạt động với ngọn lửa gas, vì ngọn lửa dầu tạo ra vùng muội không dẫn điện xung quanh đầu dò.
Đối với đầu đốt chỉ dùng gas, ion hóa là lựa chọn đầu tiên tiêu chuẩn.
Bộ dò lửa UV dòng QRA... với AGQ3...A27: Cảm biến quang điện tử ngoại vi phát hiện bức xạ UV do quá trình đốt cháy hydrocarbon tạo ra. Không giống như ion hóa, phát hiện UV hoạt động với cả ngọn lửa gas và dầu, và nó cung cấp phản hồi nhanh hơn khi mất lửa.
Thiết bị phụ trợ AGQ3...A27 giao tiếp đầu ra của bộ dò QRA với đầu vào tín hiệu lửa của LME21.130C2. Bộ dò lửa màu xanh lam (dòng QRC) bao phủ các ứng dụng cụ thể liên quan đến ngọn lửa màu xanh lam, gần như vô hình, không phát ra tia UV đáng kể — chẳng hạn như đốt cháy hydro nguyên chất hoặc gas rất loãng.
Một công tắc áp suất khí tiêu chuẩn xác nhận rằng quạt khí đốt đã khởi động và đang cung cấp luồng không khí trên ngưỡng tối thiểu.
Giám sát áp suất khí của LME21.130C2 đi xa hơn: nó thực hiện kiểm tra chức năng của chính công tắc áp suất khí trong mỗi trình tự khởi động, xác minh rằng công tắc mở và đóng chính xác thay vì bị kẹt ở một vị trí.
Một công tắc áp suất bị kẹt ở vị trí đóng mà không thể phát hiện lỗi quạt sẽ cho phép cấp nhiên liệu mà không có đủ không khí đốt — một tình trạng cực kỳ nguy hiểm. Việc kiểm tra chức năng phát hiện chế độ lỗi này trước mỗi lần khởi động, không chỉ khi lắp đặt ban đầu.
Q1: Sự khác biệt giữa t1 và TSA trong trình tự LME21.130C2 là gì?
t1 (7 giây) là thời gian tiền thông gió — thời gian quạt chạy trước bất kỳ nỗ lực đánh lửa nào, làm sạch buồng đốt khỏi khí còn sót lại. TSA (3 giây) là thời gian an toàn — thời gian tối đa cho phép sau khi van nhiên liệu mở và bộ biến áp đánh lửa hoạt động để phát hiện ngọn lửa.
Nếu không có tín hiệu lửa nào xuất hiện trong TSA, bộ điều khiển sẽ khóa.
Hai thời gian này phục vụ các chức năng an toàn khác nhau: t1 ngăn các túi khí có sẵn bị đốt cháy nổ, trong khi TSA giới hạn tổng lượng nhiên liệu chưa cháy có thể đi vào buồng đốt trước khi khóa dừng trình tự.
Q2: Bộ điều khiển LME21.130C2 được mô tả là "không có điều khiển bộ truyền động". Điều khiển bộ truyền động có nghĩa là gì trong ngữ cảnh này?
Điều khiển bộ truyền động đề cập đến việc điều chỉnh tỷ lệ của cửa gió hoặc van nhiên liệu được điều khiển bằng động cơ servo — được sử dụng trong các đầu đốt điều chỉnh hoàn toàn, liên tục thay đổi nhiên liệu và không khí để phù hợp với nhu cầu nhiệt chính xác thay vì chuyển đổi giữa các cấp cố định.
LME21.130C2 xử lý hoạt động 2 cấp (hai mức đầu ra riêng biệt) chỉ thông qua các tiếp điểm rơ le, không có tín hiệu đầu ra tương tự hoặc kỹ thuật số sẽ điều khiển bộ truyền động servo.
Các đầu đốt yêu cầu điều chỉnh tỷ lệ cần một bộ điều khiển khác — ví dụ: dòng LME22 hoặc LME71, bao gồm các đầu ra điều khiển vị trí bộ truyền động.
Q3: Bộ điều khiển chỉ định "hoạt động gián đoạn sau 24 giờ hoạt động liên tục". Điều này có bắt buộc không và điều gì kích hoạt nó?
Có, điều này là bắt buộc — đây là chức năng được lập trình của phần mềm LME21 không thể tắt. Sau khi bộ điều khiển hoạt động liên tục (đầu đốt đang chạy) trong 24 giờ, nó sẽ khởi tạo quá trình tắt có kiểm soát và khởi động lại trình tự khởi động từ tiền thông gió.
Đây là yêu cầu an toàn theo quy định trong các tiêu chuẩn thiết bị gas của Châu Âu, đảm bảo rằng trình tự đánh lửa và bộ dò lửa được kiểm tra ít nhất hàng ngày ngay cả trong các ứng dụng mà đầu đốt chạy liên tục (như hệ thống nước nóng nhiệt độ không đổi).
Bộ hẹn giờ 24 giờ sẽ đặt lại mỗi khi một chu kỳ tắt/bật bình thường do bộ điều nhiệt điều khiển xảy ra trong ngày.
Q4: Màn hình chẩn đoán LED đa màu hiển thị gì và cách đọc nó?
Màn hình LED đa màu của LME21.130C2 hiển thị giai đoạn hiện tại của trình tự điều khiển và mã lỗi bằng các màu khác nhau (xanh lục cho các giai đoạn hoạt động bình thường, đỏ hoặc đỏ nhấp nháy cho tình trạng khóa và lỗi) và các mẫu nhấp nháy.
Mỗi sự kết hợp màu sắc và nhấp nháy tương ứng với một trạng thái hoạt động hoặc loại lỗi cụ thể được ghi lại trong bảng dữ liệu LME21: xanh lục liên tục cho hoạt động, xanh lục nhấp nháy trong các giai đoạn trình tự cụ thể, đỏ cho khóa, và các kết hợp chỉ ra các loại lỗi cụ thể (mất lửa, lỗi áp suất khí, lỗi nội bộ).
Màn hình trên thiết bị này cho phép kỹ sư dịch vụ chẩn đoán lý do lỗi mà không cần công cụ chẩn đoán riêng biệt — đèn LED tự nó nói lên câu chuyện.
Q5: LME21.130C2 có thể thay thế trực tiếp bộ điều khiển dòng LGB hoặc LMG cũ hơn không?
Siemens đã thiết kế vỏ LME21 giống hệt về mặt vật lý với các bộ điều khiển dòng LGB và LMG cũ hơn, đặc biệt là để cho phép thay thế trực tiếp.
Vị trí lắp đặt, bố cục đầu cuối dây và đầu nối cắm tương thích, vì vậy LME21.130C2 có thể được lắp đặt trong một đầu đốt trước đây sử dụng bộ điều khiển LGB hoặc LMG với ít hoặc không cần sửa đổi dây điện.
Sự khác biệt về chức năng — xử lý kỹ thuật số thay thế bộ hẹn giờ điện cơ, các tính năng chẩn đoán bổ sung — đi kèm với cùng một hình thức vật lý.
Tuy nhiên, thời gian trình tự điều khiển (t1, TSA) và các loại bộ dò được phê duyệt phải được xác minh để khớp với yêu cầu của nhà sản xuất đầu đốt cụ thể trước khi thay thế LME21 bằng LGB/LMG, vì các phê duyệt đầu đốt gắn liền với các loại bộ điều khiển cụ thể.
