| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A02B-0321-B500 |

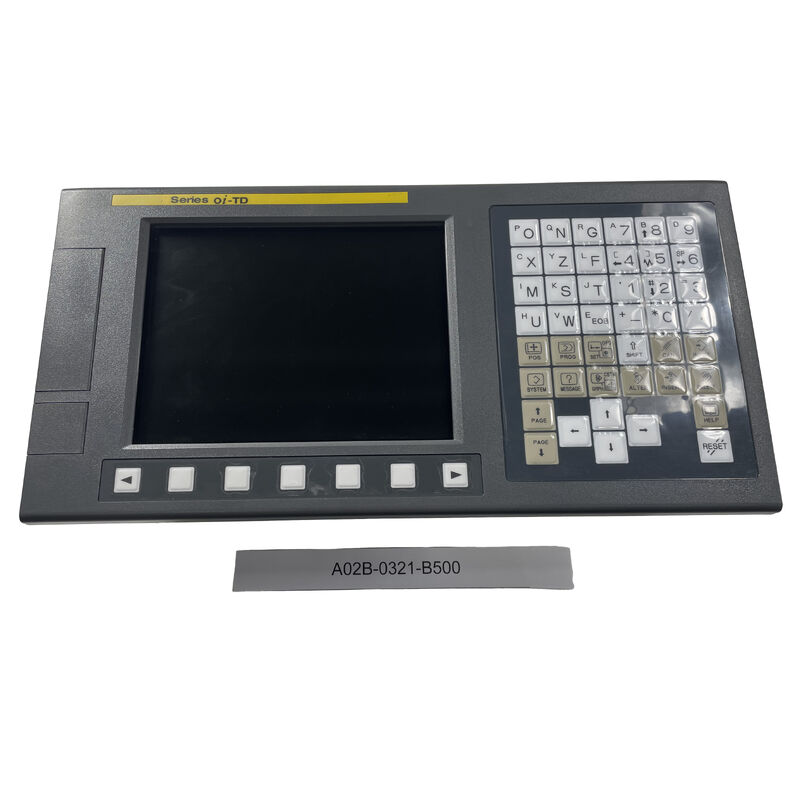

A02B-0321-B500 là bộ điều khiển CNC FANUC được thiết kế để điều khiển trục máy công cụ. Cốt lõi của nó là khả năng phối hợp đồng thời lên đến ba trục — điều khiển hệ thống servo để tạo ra các đường cắt chính xác được xác định bởi chương trình gia công.
Bộ điều khiển diễn giải các chương trình mã G, giải quyết hình dạng đường dẫn dao và xuất các lệnh vị trí tới các ổ đĩa servo được kết nối. Nội suy tuyến tính và tròn — hai loại chuyển động CNC cơ bản — đều được hỗ trợ. Nội suy tuyến tính điều khiển dao theo đường thẳng giữa hai điểm với tốc độ tiến dao xác định. Nội suy vòng tròn điều khiển công cụ dọc theo một cung được xác định bởi bán kính và điểm cuối. Cùng với nhau, hai loại chuyển động này bao gồm đầy đủ các biên dạng phay và tiện 2.5D tiêu chuẩn.
| tham số | Giá trị |
|---|---|
| Trưng bày | Màn hình LCD màu 8,4" |
| Trục điều khiển | Lên đến 3 |
| Bộ nhớ chương trình | 512KB |
| Ghi đè tốc độ tiến dao | 0–150% với bước 10% |
| Nội suy | Tuyến tính và tròn |
| Khả năng tương thích của servo | Dòng βi (A06B-6073 / A06B-6079) |
| Kết nối | USB + Ethernet |
| Quyền lực | 24V DC |
| Kích thước | 13"H × 22"W × 10"D |
| Cân nặng | 4,54 kg |
Hai giao diện dữ liệu phục vụ các nhu cầu hoạt động khác nhau:
USB:Truyền chương trình trực tiếp từ thẻ nhớ USB hoặc PC được kết nối. Các chương trình có thể được tải, lưu hoặc truyền mà không cần cơ sở hạ tầng mạng. Hữu ích cho môi trường cửa hàng việc làm nơi các chương trình được chuẩn bị trên PC văn phòng và được đưa vào máy trên ổ USB.
Ethernet:Kết nối mạng cho các hoạt động DNC (Điều khiển số trực tiếp) — truyền phát các chương trình từ máy chủ quản lý chương trình — và để giám sát trạng thái máy từ xa. Trong môi trường sản xuất có nhiều máy, kết nối Ethernet cho phép quản lý chương trình tập trung.
Trung tâm gia công đứng:Trung tâm gia công đứng 3 trục sử dụng A02B-0321-B500 làm bộ phận CNC. Bộ điều khiển chạy các trục X, Y và Z thông qua ba bộ khuếch đại servo dòng βi. Các chương trình được tải qua Ethernet từ máy chủ DNC và người vận hành máy sẽ điều chỉnh tốc độ tiến dao trong quá trình gia công lần đầu bằng cách sử dụng các điều khiển ghi đè.
Máy tiện CNC (trục Z + X + C):Trung tâm tiện sử dụng A02B-0321-B500 để điều khiển trục Z (dọc), X (chéo) và C (trục chính). Nội suy tuyến tính xử lý việc rẽ thẳng; phép nội suy vòng tròn tạo ra các chuyển tiếp giảm dần và bán kính trong một khối chương trình.
Trang bị thêm CNC:Một máy công cụ cũ có bộ phận CNC bị lỗi sẽ được trang bị thêm A02B-0321-B500. Yêu cầu về nguồn điện 24V DC, kích thước vật lý nhỏ gọn và khả năng tương thích dòng βi khiến nó phù hợp cho việc lắp đặt trang bị thêm trong đó vẫn giữ lại hệ thống servo hiện có của máy.
Câu hỏi 1: Độ dài chương trình tối đa mà A02B-0321-B500 có thể lưu trữ trong 512KB là bao nhiêu?
Bộ nhớ chương trình CNC 512KB lưu trữ khoảng 512.000 ký tự mã chương trình. Một chương trình trung tâm gia công điển hình với 100 khối mã G sử dụng khoảng 1.000 đến 5.000 ký tự. 512KB có thể chứa đồng thời từ 100 đến 500 chương trình thông thường hoặc một chương trình tạo đường viền rất dài được tải qua DNC để thực thi trực tiếp từ bộ nhớ của bộ điều khiển.
Câu hỏi 2: A02B-0321-B500 có thể điều khiển 4 trục trở lên không?
A02B-0321-B500 được chỉ định cho tối đa 3 trục được điều khiển. Việc thêm trục thứ 4 yêu cầu biến thể bộ điều khiển CNC được xếp hạng cho kênh trục bổ sung. Nếu máy yêu cầu trục thứ 4 hoặc thứ 5, hãy xác minh số trục của biến thể A02B cụ thể trước khi đặt hàng.
Câu hỏi 3: A02B-0321-B500 hỗ trợ những loại bộ mã hóa nào?
Bộ điều khiển hỗ trợ các bộ mã hóa gia tăng, là tiêu chuẩn trên động cơ servo dòng FANUC βi. Bộ mã hóa lũy tiến cung cấp phản hồi vị trí liên quan đến điểm tham chiếu được thiết lập khi bật nguồn (vị trí ban đầu). Nếu ứng dụng yêu cầu duy trì vị trí tuyệt đối trong các chu kỳ nguồn mà không cần điều hướng, thì phải chỉ định tùy chọn bộ mã hóa tuyệt đối cùng với việc lựa chọn động cơ servo.
Câu hỏi 4: Cổng Ethernet chỉ được sử dụng để tích hợp mạng máy hoặc truyền chương trình phải không?
Giao diện Ethernet hỗ trợ cả truyền chương trình và tích hợp mạng. Để truyền chương trình, bộ điều khiển có thể nhận các chương trình từ máy chủ DNC qua kết nối Ethernet - các chương trình được truyền tới CNC theo thời gian thực hoặc được lưu vào bộ nhớ CNC. Để tích hợp mạng, hệ thống PC hoặc MES được kết nối có thể truy cập trạng thái máy, dữ liệu cảnh báo và số lượng sản xuất bằng các chức năng giao tiếp mở của FANUC. Khả năng giao thức mạng cụ thể phụ thuộc vào các tùy chọn phần mềm CNC được cài đặt.
Câu hỏi 5: Chức năng ghi đè tốc độ tiến dao là gì và ai kiểm soát nó?
Ghi đè tốc độ tiến dao là sự điều chỉnh của người vận hành theo thời gian thực đối với tốc độ tiến dao cắt được lập trình, được áp dụng thông qua công tắc xoay hoặc nút xoay trên bảng điều khiển máy. Ở mức 100%, bộ điều khiển thực hiện chính xác tốc độ tiến dao được lệnh trong chương trình mã G. Ở mức 50%, dụng cụ di chuyển với tốc độ bằng một nửa tốc độ đã lập trình. Ở mức 150%, nó di chuyển với tốc độ 1,5 lần tốc độ được lập trình. Ghi đè là sự điều chỉnh tạm thời của người vận hành - nó không sửa đổi chương trình. A02B-0321-B500 hỗ trợ ghi đè 0% đến 150% trong các bước 10%.
