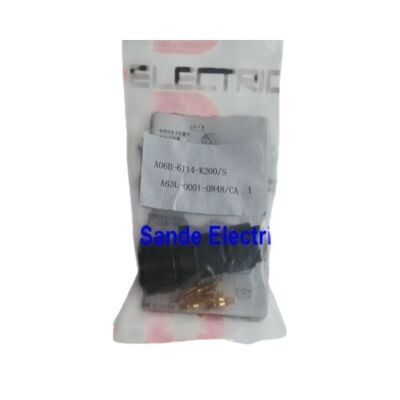

Đầu nối phía Encoder FANUC A06B-6114-K200S / A63L-0001-0848CA

10 chân | Đầu vào thẳng | Phích cắm phản hồi động cơ | Tương thích với động cơ Servo Alpha i Series

Đầu nối hoàn thiện vòng lặp phản hồi

Mọi hệ thống servo CNC FANUC đều phụ thuộc vào một chuỗi liên lạc không bị gián đoạn: từ bộ điều khiển CNC, qua bộ khuếch đại servo, xuống cáp encoder, và vào bộ mã hóa xung tích hợp của động cơ. Chuỗi đó chỉ đáng tin cậy bằng kết nối vật lý yếu nhất của nó. A06B-6114-K200S — còn được gọi bằng số linh kiện FANUC A63L-0001-0848CA — là phích cắm đầu nối phía encoder tạo ra giao diện quan trọng giữa cáp phản hồi encoder và động cơ servo.

Đây là những đầu nối bị hỏng trong quá trình bảo trì, bị ăn mòn sau nhiều năm tiếp xúc với chất làm mát, hoặc đơn giản là bị mòn do các chu kỳ lắp ráp cáp lặp đi lặp lại. Có sẵn đầu nối thay thế phù hợp có nghĩa là lỗi phản hồi được khắc phục trong vài phút, không phải vài ngày.

Tổng quan sản phẩm

CA so với CB — Hai biến thể, Một mục đích

Gia đình A06L-0001-0848 có hai cấu hình lối ra cáp. Biến thể CA (đầu nối này) cho phép cáp đi thẳng dọc theo trục của thân đầu nối — cáp chạy thẳng ra khỏi mặt cuối động cơ. Biến thể CB cho phép cáp đi ra ở góc 90 độ — cáp uốn cong vuông góc với trục đầu nối.

Máy cần loại nào hoàn toàn phụ thuộc vào khoảng trống có sẵn tại cổng encoder của động cơ. Trong các lắp đặt chật hẹp nơi cáp chạy dọc trục sẽ va chạm với cấu trúc liền kề, kiểu khuỷu tay (CB) là lựa chọn thực tế. Nơi định tuyến cáp trục sạch sẽ và không bị cản trở, kiểu CA thẳng là tiêu chuẩn. Làm sai điều này trong quá trình sửa chữa có nghĩa là cáp bị căng cơ học tại thân đầu nối, làm tăng tốc độ xuống cấp của cả đầu nối và cáp.

Đầu nối này mang theo những gì

Cấu hình 10 chân mang tất cả các tín hiệu cần thiết cho bộ mã hóa xung (encoder) được trang bị trên động cơ servo FANUC Alpha i series. Bao gồm:

• Tín hiệu phản hồi vị trí — dữ liệu xung có độ phân giải cao cho bộ khuếch đại servo biết chính xác vị trí trục động cơ mọi lúc
• Đường cấp nguồn dự phòng pin — nguồn điện dòng thấp bảo quản dữ liệu vị trí tuyệt đối trong bộ nhớ của encoder khi nguồn chính tắt (quan trọng đối với động cơ mã hóa xung tuyệt đối loại bỏ nhu cầu quay về điểm tham chiếu khi bật nguồn)
• Đường truyền thông nối tiếp — cho giao thức giao diện servo FANUC được sử dụng bởi bộ mã hóa xung Alpha i
• Kết nối che chắn/tiếp đất — cần thiết cho khả năng miễn nhiễm nhiễu, vì các đường tín hiệu này chạy dọc theo cáp nguồn động cơ dòng cao trong cùng một ống dẫn cáp

Mỗi một trong 10 tiếp điểm đó phải sạch sẽ, được lắp chắc chắn và cố định về mặt cơ học. Một chân bị ăn mòn hoặc một tiếp điểm bị đẩy lùi có thể gây ra cảnh báo encoder, phản hồi vị trí thất thường hoặc mất hoàn toàn trục — và lỗi thường xuất hiện không liên tục, khiến một đầu nối không ổn định trở thành một trong những lỗi khó chẩn đoán nhất.

Động cơ Servo và Hệ thống tương thích

Đầu nối A06B-6114-K200S được thiết kế cho các kết nối encoder động cơ servo AC FANUC Alpha i series, như được ghi lại trong các sách hướng dẫn mô tả động cơ servo FANUC Beta series và Alpha i series. Các dòng động cơ tương thích được ghi nhận nơi kiểu đầu nối này xuất hiện bao gồm:

• Động cơ servo FANUC Alpha i series (gia đình αiS và αiF)
• Động cơ servo FANUC Beta i series (βiS series — nơi kết nối trục L và M được chỉ định cho bộ khuếch đại A06B-6114-H304 và các bộ khuếch đại liên quan)
• Động cơ servo FANUC được sử dụng với các mô-đun bộ khuếch đại SVM dòng αi (dòng A06B-6114)
• Động cơ servo robot trong bộ điều khiển robot FANUC sử dụng hệ thống servo dựa trên FSSB tiêu chuẩn

Đầu nối khớp với bộ lắp ráp cáp phía bộ khuếch đại tương ứng thông qua cơ chế vỏ kim loại chốt tiêu chuẩn, cung cấp cả tính liên tục điện và khả năng giữ cơ học chống lại việc ngắt kết nối ngẫu nhiên.

Khi Đầu nối này xuất hiện trên Lệnh công việc

Trong một xưởng máy bận rộn, đầu nối này thường xuất hiện trong ba trường hợp:

Thay thế cáp theo kế hoạch. Cáp encoder có chu kỳ tuổi thọ uốn cong xác định. Khi thay thế một bộ lắp ráp cáp encoder cũ, đầu nối phía động cơ sẽ đi kèm với nó — hoặc được thay thế riêng nếu thân cáp vẫn còn sử dụng được nhưng đầu nối đã bị hư hỏng.

Va chạm hoặc hư hỏng cơ học. Một vụ va chạm máy làm căng cáp encoder có thể làm hỏng thân đầu nối, đẩy các chân lùi vào vỏ, hoặc làm gãy vỏ chốt. Thay vì thay thế toàn bộ đường cáp, việc chỉ thay thế đầu nối cuối động cơ và nối lại thường là cách sửa chữa nhanh hơn, rẻ hơn.

Ăn mòn và nhiễm bẩn tiếp điểm. Trong môi trường có sương mù chất làm mát, đầu nối encoder sẽ lộ ra ở đầu động cơ. Vỏ kim loại và việc lắp chắc chắn cung cấp sự bảo vệ đáng kể, nhưng sau nhiều năm sử dụng, nhiễm bẩn tiếp điểm có thể gây suy giảm tín hiệu. Thay thế đầu nối sẽ khôi phục chất lượng tiếp điểm ban đầu.

Một lời về sản phẩm thay thế và chất lượng

Giao thức tín hiệu encoder FANUC rất nhạy cảm. Bộ mã hóa xung xuất dữ liệu nối tiếp ở tần số cao, và bất kỳ điện trở tiếp xúc tăng lên, điện dung bổ sung từ vỏ đầu nối được che chắn kém, hoặc sự không khớp về kích thước cho phép sự lỏng lẻo cơ học tại giao diện tiếp xúc sẽ làm suy giảm tính toàn vẹn của tín hiệu. Sử dụng sản phẩm thay thế tương thích về kích thước nhưng kém hơn về điện có thể hoạt động ban đầu, sau đó gây ra cảnh báo encoder không liên tục khi giãn nở nhiệt, rung động, hoặc sau vài trăm chu kỳ uốn cong.

Đối với máy sản xuất, chi phí của một đầu nối được chỉ định đúng là không đáng kể so với chi phí sửa chữa lặp lại hoặc sự cố dừng trục không theo kế hoạch.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A06B-6114-K200S và A06B-6114-K200E là gì?

Sự khác biệt là hướng lối ra cáp. Hậu tố S chỉ lối ra cáp thẳng (trục) — cáp chạy song song với trục đầu nối khi nó rời khỏi đầu động cơ. Hậu tố E chỉ cấu hình khuỷu tay (90 độ) nơi cáp uốn cong vuông góc. A63L-0001-0848CA tương ứng với phiên bản thẳng. Chọn dựa trên không gian có sẵn tại cổng encoder của động cơ của bạn và cách định tuyến cáp encoder trên máy.

Q2: A06B-6114-K200S có phải là cùng một đầu nối được sử dụng trên tất cả các động cơ servo FANUC Alpha i không?

Gia đình đầu nối này bao phủ một phạm vi rộng các động cơ Alpha i và Beta i, nhưng FANUC sử dụng các thông số kỹ thuật đầu nối khác nhau trên các thế hệ và gia đình động cơ. Luôn xác minh khả năng tương thích với tài liệu của động cơ cụ thể của bạn hoặc thân đầu nối hiện có trên động cơ trước khi đặt hàng. Đối với động cơ trong gia đình αiS và βiS được ghép nối với các mô-đun bộ khuếch đại dòng 6114, A06B-6114-K200S / A63L-0001-0848CA là đầu nối phản hồi phía động cơ được ghi nhận.

Q3: Đầu nối này có thể được nối lại tại hiện trường hay yêu cầu thay thế toàn bộ bộ lắp ráp cáp?

Việc nối lại là có thể và là thực hành tiêu chuẩn trong quá trình sửa chữa cáp. Các chân được hàn hoặc bấm vào vỏ đầu nối, và một kỹ thuật viên có kỹ năng có thể tháo vỏ, chuẩn bị lại các đầu cáp và nối lại. Tuy nhiên, chất lượng của việc nối — đặc biệt là tính liên tục của lớp che chắn và độ sâu lắp chân — là rất quan trọng. Một đầu nối được nối lại kém thường tệ hơn lỗi ban đầu. Đối với máy sản xuất, việc sử dụng cáp được lắp ráp sẵn hoặc bộ đầu nối mới thường đáng tin cậy hơn việc nối lại tại hiện trường dưới áp lực thời gian.

Q4: Những cảnh báo encoder FANUC nào thường chỉ ra sự cố đầu nối thay vì lỗi bộ mã hóa xung?

Mô hình cảnh báo phổ biến nhất liên quan đến một đầu nối không ổn định là lỗi liên lạc không liên tục SV0358 (encoder bị ngắt kết nối) hoặc tương tự, lỗi này sẽ biến mất khi bật lại nguồn hoặc khi cáp bị tác động vật lý. Một cảnh báo encoder xuất hiện nhất quán, không có bất kỳ chuyển động cáp nào, có nhiều khả năng chỉ ra lỗi bộ mã hóa xung hoặc sự cố pin. Nếu cảnh báo có thể tái tạo bằng cách uốn cong cáp gần đầu nối động cơ, đầu nối hoặc đầu cáp là thứ đầu tiên cần kiểm tra và thay thế.

Q5: Mối quan hệ giữa các số hiệu bộ phận A06B-6114-K200S và A63L-0001-0848CA là gì?

Cả hai số đều chỉ cùng một đầu nối vật lý. A06B-6114-K200S là số đặt hàng cấp hệ thống FANUC được sử dụng trong danh mục phụ kiện bộ khuếch đại và cáp — nó đóng gói đầu nối với ngữ cảnh của nó như một phụ tùng thay thế được phê duyệt. A63L-0001-0848CA là số hiệu bộ phận FANUC cấp linh kiện cho chính đầu nối, nó tham chiếu chéo đến chỉ định dòng đầu nối JAE cơ bản (JN2DS10SL2-R). Khi tìm nguồn cung ứng từ các nhà cung cấp hậu mãi của FANUC, cả hai số sẽ xác định đúng bộ phận, nhưng luôn xác nhận hậu tố CA (thẳng) so với CB (khuỷu tay) khớp với yêu cầu lắp đặt của bạn.
