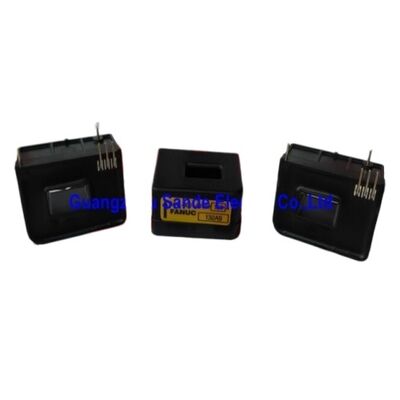

FANUC inductor chung A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A.

Điện động cơ được đo ở đây, kiểm soát ở mọi nơi

A44L-0001-0165 # 150A là cảm biến dòng điện 150A của FANUC Chuyển số # 150A xác định mức độ hiện tại: cảm biến này được thiết kế để đo chính xác dòng điện lên đến 150A RMS, tương ứng với phạm vi dòng điện của các lớp khuếch đại servo hoặc spindle cụ thể yêu cầu cảm biến này.

Trong một hệ thống truyền động servo hoặc trục FANUC, điều khiển dòng điện vòng kín của động cơ phụ thuộc vào việc đo chính xác dòng điện động cơ trong thời gian thực.Các cảm biến hiện tại ngồi trong mạch điện các dây cáp pha động cơ đi qua lõi toroidal của cảm biến, và cảm biến phát ra một tín hiệu tương xứng với mạch phản hồi hiện tại của ổ đĩa.Các thuật toán điều khiển servo sử dụng phép đo này để điều chỉnh mô-men xoắn với độ chính xác cần thiết cho chuyển động trục CNC và điều khiển tốc độ trục.

Nếu cảm biến hiện tại bị hỏng hoặc đọc không chính xác, bộ khuếch đại không thể đóng đúng vòng kiểm soát hiện tại của nó.Kết quả thường là một báo động quá mức ổ đĩa hoặc khởi động trên một đọc hiện tại giả mạo xuất hiện như quá mức, hoặc dòng điện thực tế trở nên không được điều chỉnh và thực sự quá tải. Chế độ thất bại phụ thuộc vào việc cảm biến đọc bằng không (sự cố mạch mở) hoặc một giá trị không ổn định.

Các thông số kỹ thuật chính

Chọn định lượng dòng điện chính xác

Hậu tố # 150A không tùy ý lượng điện hiện tại phải phù hợp với mô-đun khuếch đại cụ thể mà cảm biến phục vụ. Mỗi mô hình khuếch đại FANUC servo và spindle có một lượng điện hiện tại được xác định,và cảm biến hiện tại phải được chỉ định cho chỉ số đó. Một cảm biến được đánh giá dưới đầu ra hiện tại của bộ khuếch đại có thể bị bão hòa hoặc bị hư hại.Một cảm biến định lượng cao hơn đáng kể so với dòng điện thực tế cung cấp độ phân giải tín hiệu thấp hơn tương đối.

Các cấp độ có sẵn trong lớp bảo hiểm gia đình A44L-0001-0165: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A và 600A.Xác nhận chỉ số yêu cầu từ hướng dẫn bảo trì của bộ khuếch đại FANUC hoặc từ nhãn trên cảm biến được lắp đặt trước khi đặt mua thay thế.

Câu hỏi thường gặp

Q1: Làm thế nào để chẩn đoán một cảm biến dòng bị hỏng trong một hệ thống điều khiển FANUC?

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed- Kiểm tra cảm biến về vết nứt, vết bỏng hoặc thiệt hại cơ học. Thay thế bằng cảm biến được biết là tốt với cùng mức điện như thử nghiệm cuối cùng.Nếu báo động quá mức hiện tại xóa với cảm biến thay thế, bản gốc đã thất bại.

Câu 2: Có thể thay A44L-0001-0165#150A bằng một cảm biến có chỉ số điện khác không?

Không. Đánh giá hiện tại phải phù hợp với thông số kỹ thuật của bộ khuếch đại. Một cảm biến 200A ở vị trí bộ khuếch đại 150A sẽ hoạt động ở mức tín hiệu thấp và có thể không cung cấp độ phân giải phản hồi đầy đủ.Một cảm biến 100A trong một vị trí khuếch đại 150A sẽ bão hòa tại dòng cao điểm của bộ khuếch đạiLuôn sử dụng số điện chính xác được chỉ định cho bộ khuếch đại được cài đặt.

Q3: A44L-0001-0165 là một cảm biến hiệu ứng Hall hay một bộ biến áp dòng?

A44L-0001-0165 được mô tả là một máy dò dòng điện kiểu cuộn dây một định dạng biến áp dòng điện.và cảm biến phát ra một tín hiệu tỷ lệ thông qua cảm ứng. Các cảm biến dòng điện hiệu ứng Hall thường mô tả đầu ra của chúng như một tín hiệu DC chính xác (có thể đo dòng DC cũng như dòng AC),trong khi các máy dò dựa trên biến áp đo dòng điện động cơ biến đổi tương thích cho dòng điện pha động cơ biến đổi tương thích trong FANUC servo và bộ khuếch đại trục.

Q4: Có sự khác biệt về khả năng tương thích giữa dòng A44L-0001-0165 và các dòng cảm biến hiện tại khác của FANUC?

FANUC sử dụng một số bộ cảm biến hiện tại trên các thế hệ ổ đĩa của họ. The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangements. Xác nhận số bộ phận đầy đủ của cảm biến được cài đặt trước khi đặt mua thay thế.

Q5: A44L-0001-0165#150A có nguồn gốc từ đâu?

Thông qua thị trường phụ tùng phụ tùng FANUC, các đại lý phụ tùng khuếch đại FANUC, các chuyên gia sửa chữa và các nhà cung cấp dư thừa được kiểm tra.Dòng A44L-0001-0165 với nhiều dòng điện là một mặt hàng thay thế tiêu chuẩn trong FANUC servo và spindle drive aftermarket. Xác định hậu tố # 150A mức độ hiện tại xác định sự lựa chọn.
