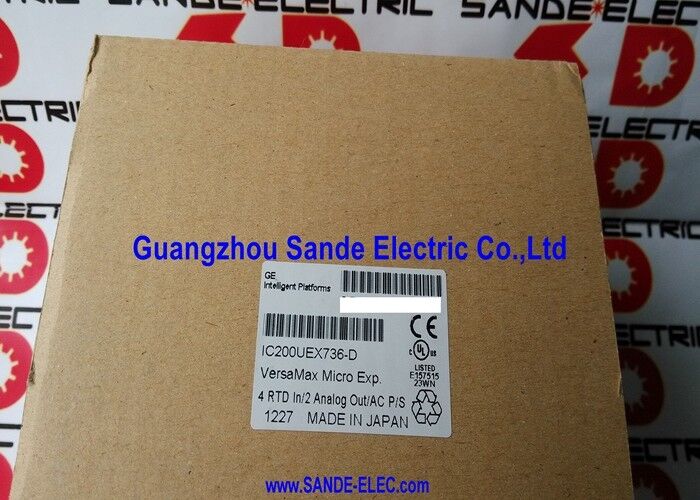

GE Fanuc IC200UEX736-D | Mô-đun mở rộng VersaMax Micro RTD — Pt100 / −100 đến +600°C / 2/3-Wire / 2 đầu ra analog / Bản sửa đổi D

RTD và mở rộng đầu ra tương tự trong một mô-đun vi mô VersaMax

IC200UEX736-D là mô-đun mở rộng RTD cho nền tảng VersaMax Micro PLC, cung cấp khả năng đo máy dò nhiệt độ điện trở Pt100 (RTD) cùng với hai đầu ra tương tự - tất cả đều ở định dạng mô-đun mở rộng gắn vào nhỏ gọn đặc trưng cho dòng VersaMax Micro.

Cảm biến Pt100 RTD là tiêu chuẩn trong đo nhiệt độ quy trình công nghiệp - được sử dụng trong mọi lĩnh vực từ chế biến thực phẩm đến nhà máy hóa chất cho đến hệ thống HVAC. Ký hiệu Pt100 có nghĩa là cảm biến có điện trở danh định là 100 ohm ở 0°C, với điện trở tăng tuyến tính theo nhiệt độ. IC200UEX736-D đọc sự thay đổi điện trở này và chuyển đổi nó thành giá trị nhiệt độ có thể truy cập được trong chương trình VersaMax Micro PLC.

Phạm vi nhiệt độ bao phủ - −100°C đến +600°C — đáp ứng hầu hết các yêu cầu đo nhiệt độ quy trình công nghiệp tiêu chuẩn. Các ứng dụng nhiệt độ thấp như kho lạnh, giám sát quá trình đông lạnh và hệ thống làm lạnh được bao phủ ở cấp thấp hơn. Các ứng dụng nhiệt độ cao như giám sát lò, quy trình xử lý nhiệt và nhiệt độ hệ thống hơi nước được đề cập ở mức trên của phạm vi.

Phần hai đầu ra cung cấp cả đầu ra tương tự điện áp và dòng điện. Đầu ra điện áp điều khiển đầu vào điểm đặt tương tự trên bộ điều khiển tốc độ, đầu vào điểm đặt nhiệt độ trên bộ gia nhiệt tỷ lệ hoặc bất kỳ thiết bị xử lý đầu vào điện áp nào. Đầu ra dòng điện (thường là 4–20mA) phục vụ các thiết bị vòng lặp dòng điện công nghiệp tiêu chuẩn — van tỷ lệ, bộ điều khiển tốc độ thay đổi và bộ truyền xử lý — trong đó khả năng miễn nhiễm của vòng lặp hiện tại đối với lỗi điện trở cáp giúp truyền tín hiệu đáng tin cậy trên khoảng cách đi dây dài hơn.

Thông số kỹ thuật chính

Dây RTD - 2 dây so với 3 dây

IC200UEX736-D hỗ trợ cả kết nối Pt100 RTD 2 dây và 3 dây:

2 dây:Cảm biến kết nối thông qua hai dây. Điện trở của cáp cộng trực tiếp vào điện trở cảm biến đo được, gây ra lỗi đọc nhiệt độ tỷ lệ thuận với chiều dài và điện trở của cáp. Thích hợp cho các đường cáp ngắn trong đó các yêu cầu về độ chính xác của phép đo cho phép xảy ra lỗi này.

3 dây:Dây thứ ba cho phép mô-đun đo và bù điện trở của cáp. Dây thứ ba đi theo cùng đường dẫn với dây tín hiệu, đo điện trở của cáp và mô-đun trừ đi đường này khỏi phép đo tổng điện trở. Điều này làm giảm đáng kể sai số điện trở của cáp, giúp 3 dây phù hợp để chạy cáp dài hơn trong đó 2 dây sẽ tạo ra độ lệch nhiệt độ đọc không thể chấp nhận được.

Câu hỏi thường gặp

Câu hỏi 1: Có bao nhiêu mô-đun IC200UEX736-D có thể kết nối với một VersaMax Micro PLC?

Nền tảng VersaMax Micro hỗ trợ tổng cộng tối đa 4 mô-đun mở rộng. IC200UEX736-D được tính là một mô-đun mở rộng. Nếu cần mở rộng RTD cùng với các loại mở rộng khác (I/O rời rạc, I/O tương tự), tất cả các mô-đun mở rộng đều chia sẻ tối đa 4 mô-đun. Lập kế hoạch cấu hình mở rộng trong giới hạn này trước khi chỉ định nhiều loại mô-đun mở rộng.

Câu hỏi 2: IC200UEX736-D cung cấp độ chính xác Pt100 là bao nhiêu?

Độ chính xác của phép đo Pt100 RTD trong thực tế phụ thuộc vào độ phân giải ADC của mô-đun, loại RTD (DIN loại A hoặc loại B) và chất lượng cáp. Tùy chọn nối dây 3 dây giúp loại bỏ lỗi điện trở cáp; 2 dây thêm sai số điện trở của cáp tỷ lệ thuận với chiều dài cáp. Sử dụng cảm biến Pt100 loại A và nối dây 3 dây để có độ chính xác cao nhất trong các ứng dụng đo nhiệt độ đòi hỏi khắt khe.

Câu hỏi 3: IC200UEX736-D có thể đo Pt1000 hoặc Ni100 RTD hay chỉ Pt100 không?

IC200UEX736-D được chỉ định cho cảm biến Pt100 RTD. Pt1000 và Ni100 RTD có đặc tính điện trở khác nhau và không tương thích với mô-đun được hiệu chỉnh cho Pt100. Đối với Pt1000 hoặc các loại RTD khác, hãy xác minh xem nền tảng VersaMax Micro có cung cấp mô-đun mở rộng thay thế hỗ trợ loại cảm biến được yêu cầu hay không.

Câu hỏi 4: Cần có cáp kết nối nào để gắn IC200UEX736-D vào VersaMax Micro PLC?

Mô-đun mở rộng VersaMax Micro kết nối với bộ PLC cơ sở thông qua cáp mở rộng ngắn đi kèm với mô-đun (thường là IC200CBL501 hoặc tương đương). Cáp kết nối mô-đun mở rộng với mô-đun cuối cùng trong chuỗi mở rộng hoặc trực tiếp với cổng mở rộng của PLC cơ sở. Xác nhận số bộ phận cáp từ tài liệu của mô-đun.

Câu hỏi 5: IC200UEX736-D có nguồn gốc ở đâu?

Thông qua việc cung cấp sản phẩm Giải pháp Tự động hóa của Emerson (trước đây là GE Fanuc) và thông qua thị trường hậu mãi VersaMax Micro — các nhà phân phối tự động hóa công nghiệp và các nhà cung cấp dư thừa đã được thử nghiệm. Bản sửa đổi -D xác định thế hệ phần cứng; xác nhận bản sửa đổi D cụ thể từ mô-đun đã cài đặt nếu cần phải khớp bản sửa đổi để thay thế cài đặt được chứng nhận.
