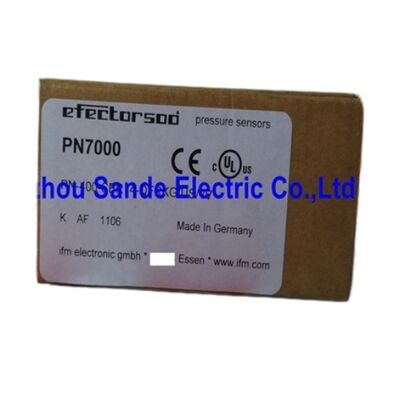

Cảm biến áp suất ifm PN7000 G1/4 PN7000 PN7000

36VDC, PNP/NPN, G1/4 ren, M12, IP67, ±0.25% Độ chính xác

Tổng quan

PN7000 là cảm biến áp suất chuyển mạch — đầu ra của nó là các tiếp điểm chuyển mạch PNP hoặc NPN bật hoặc tắt tại các điểm đặt có thể lập trình, không phải tín hiệu tương tự liên tục (như 4–20mA hoặc 0–10V). Màn hình hiển thị giá trị áp suất hiện tại dưới dạng số, nhưng giá trị đọc này không rời khỏi cảm biến dưới dạng tín hiệu tương tự liên tục cho đầu vào bộ điều khiển.Bốn trăm bar (5.800 psi) là quá đủ cho hầu hết các hệ thống thủy lực công nghiệp. Thủy lực áp suất cao tiêu chuẩn trong ép phun thường đạt 200–350 bar trong hành trình ép; máy ép kim loại thường hoạt động ở mức tương tự; ép đẳng tĩnh nguội đạt mức cao hơn, nhưng dải 400 bar của PN7000 bao phủ phần lớn các mạch thủy lực của máy sản xuất.Cảm biến không phải là bộ truyền tín hiệu quy trình chính xác với đầu ra 4–20mA cho phản hồi tương tự — nó là một thiết bị giám sát và chuyển mạch điều kiện, cung cấp đầu ra chuyển mạch cho báo động áp suất cao/thấp, khóa liên động máy và xác nhận quy trình.

Định mức áp suất danh định 600 bar và áp suất nổ tối thiểu 1.000 bar cung cấp các biên độ an toàn cơ học phù hợp cho nhiệm vụ thủy lực.

Hệ thống thủy lực tạo ra các quá độ áp suất — đóng van nhanh gây ra các đỉnh tương đương với búa nước, sạc tích áp tạo ra các đỉnh áp suất và phản ứng của van giảm áp không tức thời. Vỏ của PN7000 chịu được các quá độ này cao hơn nhiều so với phạm vi hoạt động bình thường mà không bị hư hỏng màng hoặc dịch chuyển điểm 0.

Thông số kỹ thuật chính

Thông số

Giá trị

Áp suất danh định (600 bar) là áp suất tĩnh tối đa mà cảm biến chịu được mà không bị hư hỏng hoặc dịch chuyển điểm 0 — đó là áp suất kiểm tra, không phải giới hạn hoạt động. Áp suất nổ (1.000 bar) là ngưỡng hỏng hóc thảm khốc — áp suất mà vỏ cảm biến bị hỏng cơ học.

Áp suất nổ 1.000 bar gấp 2,5 lần áp suất danh định và gấp 2,5 lần phạm vi đo — biên độ an toàn đáng kể cho ứng dụng thủy lực. Các hệ thống thủy lực áp suất cao có thể gặp phải các đỉnh áp suất tức thời cao hơn đáng kể so với áp suất hoạt động ổn định của chúng trong các sự kiện loại bỏ tải và đóng van đột ngột.

Áp suất nổ của PN7000 đảm bảo cảm biến vẫn còn nguyên vẹn về mặt cơ học trong các sự kiện này mà không có nguy cơ nổ hoặc phun chất lỏng.

Thông số độ chính xác — BFSL so với LS

Thông số <±0.25% BFSL (Đường thẳng phù hợp nhất) có nghĩa là bất kỳ giá trị đo nào đều lệch ít hơn ±0.25% toàn thang đo (400 bar = ±1 bar) so với đường thẳng phù hợp nhất đi qua đường cong hiệu chuẩn của cảm biến.

BFSL loại bỏ ảnh hưởng của độ lệch điểm 0 và độ lợi và đại diện cho độ phi tuyến tính và độ trễ nội tại của cảm biến.

PN7000 là cảm biến áp suất chuyển mạch — đầu ra của nó là các tiếp điểm chuyển mạch PNP hoặc NPN bật hoặc tắt tại các điểm đặt có thể lập trình, không phải tín hiệu tương tự liên tục (như 4–20mA hoặc 0–10V). Màn hình hiển thị giá trị áp suất hiện tại dưới dạng số, nhưng giá trị đọc này không rời khỏi cảm biến dưới dạng tín hiệu tương tự liên tục cho đầu vào bộ điều khiển.Câu hỏi thường gặp

Hỏi 1: PN7000 có đầu ra tương tự không, hay chỉ có đầu ra chuyển mạch?

PN7000 là cảm biến áp suất chuyển mạch — đầu ra của nó là các tiếp điểm chuyển mạch PNP hoặc NPN bật hoặc tắt tại các điểm đặt có thể lập trình, không phải tín hiệu tương tự liên tục (như 4–20mA hoặc 0–10V). Màn hình hiển thị giá trị áp suất hiện tại dưới dạng số, nhưng giá trị đọc này không rời khỏi cảm biến dưới dạng tín hiệu tương tự liên tục cho đầu vào bộ điều khiển.Nếu cần tín hiệu phản hồi áp suất tương tự liên tục cho điều khiển PID hoặc ghi dữ liệu, cần một cảm biến khác có đầu ra tương tự (như bộ truyền tín hiệu 4–20mA).

Hỏi 2: Ren ngoài G¼" có nghĩa là gì — nó có tương thích với các phụ kiện NPT không?

Ren ngoài G¼" là ren song song BSP (British Standard Pipe) với ren đực trên thân cảm biến. Nó không tương thích với ren NPT (National Pipe Taper) — BSP là song song trong khi NPT là côn, và mặc dù có kích thước tương tự nhưng chúng không thể thay thế cho nhau.

Bộ chia đường ống hoặc phụ kiện ống thủy lực phải có cổng ren BSP G¼" ren cái để chấp nhận PN7000 trực tiếp. Nếu máy sử dụng ren NPT (phổ biến trong thiết bị Bắc Mỹ), cần có bộ chuyển đổi BSP sang NPT.

Hỏi 3: Làm thế nào để lập trình các điểm đặt chuyển mạch trên PN7000?

Việc lập trình điểm đặt được thực hiện bằng các nút bấm trên thân cảm biến và màn hình tích hợp. Giao diện nhập tham số tiêu chuẩn của IFM cho phép nhập giá trị điểm đặt theo đơn vị bar, psi hoặc MPa. Hướng dẫn vận hành IFM PN7000 bao gồm quy trình lập trình đầy đủ.

Không cần công cụ, cáp hoặc phần mềm bên ngoài cho cấu hình điểm đặt cơ bản; các giao diện IO-Link có sẵn trên một số biến thể PN7000 cho việc tham số hóa mạng.

Hỏi 4: PN7000 có thể sử dụng với dầu thủy lực không, hay chỉ giới hạn ở chất lỏng gốc nước?

PN7000 được thiết kế cho nhiệm vụ thủy lực bao gồm dầu khoáng, chất lỏng thủy lực tổng hợp và chất lỏng thủy lực nước-glycol. Tế bào đo bằng gốm có khả năng chống hóa chất với các phương tiện này.

Cần xác minh vật liệu làm kín và vỏ chống lại bất kỳ phụ gia chất lỏng thủy lực bất thường nào hoặc các loại chất lỏng tổng hợp nằm ngoài thành phần dầu khoáng tiêu chuẩn — tài liệu tương thích phương tiện của IFM cho PN7000 cung cấp hướng dẫn cho các chất lỏng cụ thể.

Hỏi 5: Cấp bảo vệ IP67 có ý nghĩa gì trong bối cảnh lắp đặt máy thủy lực?

IP67 có nghĩa là cảm biến hoàn toàn chống bụi và chịu được ngâm tạm thời ở độ sâu 1m. Trong lắp đặt máy thủy lực, điều này bao gồm sương dầu, bắn tóe chất lỏng và lũ lụt ngẫu nhiên xảy ra xung quanh các bộ chia đường ống thủy lực và kết nối xi lanh.

Đầu nối M12 phải được kết nối hoàn toàn để duy trì cấp bảo vệ IP67 tại điểm vào cáp. Nếu đầu nối không được kết nối, cổng không được niêm phong sẽ làm giảm cấp bảo vệ IP và cho phép chất lỏng xâm nhập. Luôn kết nối đầu nối M12 trước khi cảm biến tiếp xúc với chất lỏng.
