| Nguồn gốc | Trung Quốc |
| Hàng hiệu | OMRON |
| Chứng nhận | CE RoHS |
| Số mô hình | E2E-X18ME1-M1 |

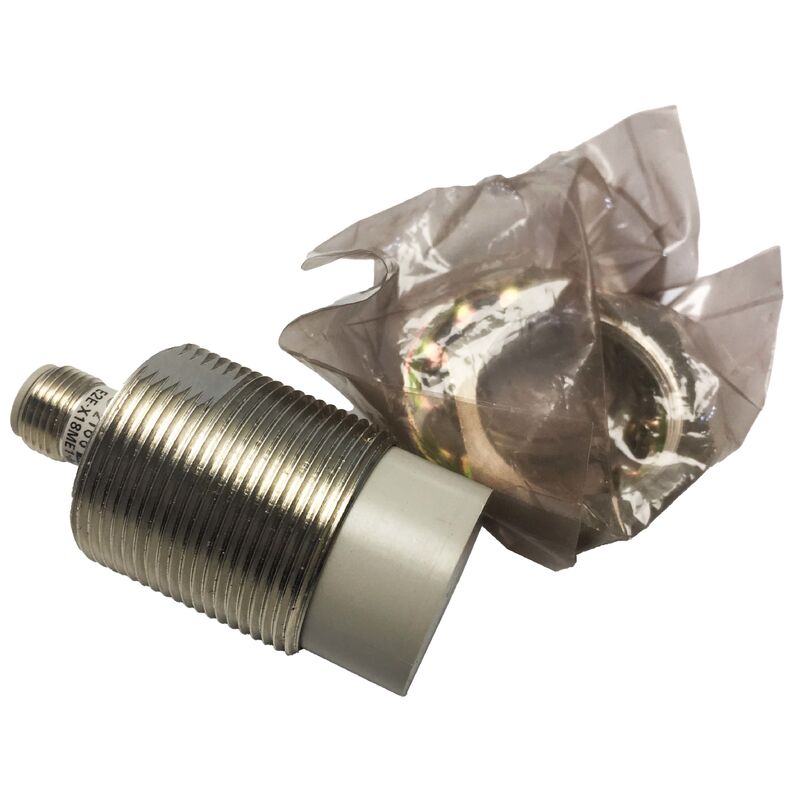

Omron E2E-X18ME1-M1∙ M30 không được che chắn, 18mm cảm biến khoảng cách, NPN NO, M12 kết nối, DC 3-Wire, IP67, E2E Series
Số phần:E2E-X18ME1-M1
Số phần thay thế:E2EX18ME1M1
Nhà sản xuất:Tập đoàn Omron (Nhật Bản)
Nhóm sản phẩm:Bộ cảm biến gần cảm ứng
Series:Dòng Omron E2E
Mã UNSPSC:41110000
| Parameter | Giá trị |
|---|---|
| Kích thước cơ thể | M30 (30mm thùng thép hình trụ) |
| Loại cảm biến | Động lực (tiện tử từ) |
| Loại lắp đặt | Không được bảo vệ (không thể nhúng) |
| Nhận ra khoảng cách | 18 mm |
| Đối tượng cảm biến tiêu chuẩn | 30 × 30 × 1 mm tấm sắt |
| Cấu hình đầu ra | DC 3 dây, NPN, mở bình thường (không) |
| Kết nối | Bộ kết nối kim loại 4 chân M12 |
| Điện áp cung cấp | 10-30 VDC (12-24 VDC danh nghĩa) |
| Dòng tải | 5-300 mA |
| Tần số phản ứng | 100 Hz tối đa. |
| Xếp hạng bảo vệ | IP67 |
| Nhiệt độ hoạt động | -40 đến +85°C |
| Vật liệu nhà ở | Đồng kim cát |
| Khám phá vật liệu bề mặt | Polymer PBT nhiệt nhựa |
| Hành trình khác nhau | Tối đa 10% khoảng cách cảm biến |
| Kháng cách nhiệt | 50 MΩ phút (ở 500 VDC) |
| Sức mạnh điện đệm | 4,000 VAC, 50/60 Hz trong 1 phút. |
| Chống rung động | 10 đến 55 Hz, biên độ 1,5 mm, mỗi lần 2 giờ trong X/Y/Z |
CácOmron E2E-X18ME1-M1là một cảm biến độ gần cảm ứng không được bảo vệ M30 với phạm vi cảm biến 18mm và đầu ra NPN Normally Open cấu hình tiêu chuẩn lớn nhất trong loạt E2E của Omron,thích hợp để phát hiện các mục tiêu kim loại sắt ở khoảng cách mà các cảm biến nhỏ hơn không thể đạt được.
Phiên bản kết nối dây trước M12 (sự hậu tố M1) làm cho việc lắp đặt và thay thế đơn giản: cảm biến được lắp đặt trong bất kỳ lỗ sợi M30 × 1,5 hoặc lỗ hỗn hợp 30mm,các kết nối kết nối với một cáp M12 tiêu chuẩn 4 chân, và đầu ra NPN kết nối trực tiếp với đầu vào tương thích NPN của hầu hết các PLC và bộ điều khiển công nghiệp mà không cần mạch bổ sung.
Dòng E2E ưu tiên độ tin cậy trong lĩnh vực nhiệt độ cực cao, ô nhiễm,và môi trường rung động: điều kiện mà một cảm biến có thể hoạt động liên tục trong nhiều năm khi tiếp xúc với chất lỏng cắt, phun nước làm mát, kim loại và rung động cơ học.
E2E-X18ME1-M1 tạo ra một trường điện từ dao động tần số cao từ một cuộn dây được nhúng đằng sau mặt cảm biến của nó.dòng điện xoáy được gây ra trên bề mặt của mục tiêu dòng điện này lấy năng lượng từ trường dao động, làm giảm cường độ dao động của dao động.
Vòng điện tử của cảm biến phát hiện sự ảm đạm này và chuyển bộ bán dẫn đầu ra NPN từ OFF sang ON khi độ ảm đạm vượt quá ngưỡng chuyển đổi.Cơ chế phát hiện này không tiếp xúc và không bị mòn về mặt cơ học. Bộ cảm biến không có bộ phận chuyển động trong chức năng phát hiện của nó.
Các thông số kỹ thuật 18mm được đo bằng đối tượng cảm biến tiêu chuẩn của Omron: một tấm sắt phẳng 30×30×1mm.
Kết nối 4 chân M12 tuân theo việc gán chân Omron tiêu chuẩn: Pin 1 (+ nguồn cung cấp V), Pin 3 (0V phổ biến), Pin 4 (dấu hiệu đầu ra NPN).
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
