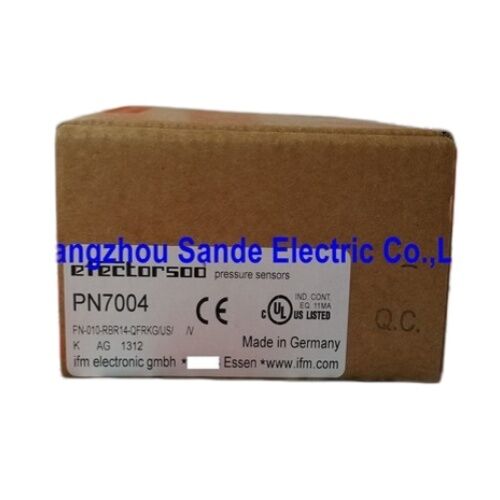

ifm Cảm biến áp suất PN7004 PN7004

IFM PN7004 | Cảm biến áp suất điện tử — 0–10 bar, 18–36VDC, 2× Đầu ra PNP/NPN, Ren trong G1/4, M12, IP65, Màn hình 4 chữ số

Tổng quan

Cảm biến áp suất điện tử IFM PN7004 là cảm biến áp suất điện tử có dải đo từ −1 đến 10 bar, với hai đầu ra chuyển mạch có thể lập trình độc lập, màn hình chữ và số 4 chữ số tích hợp và kết nối quy trình ren trong G¼" cái. Trong dòng PN7000 của IFM, PN7004 nằm ở dải áp suất thấp, cùng với khả năng 400 bar của PN7000 — hai cảm biến này phục vụ các không gian ứng dụng hoàn toàn khác nhau mặc dù có cùng nền tảng vỏ và giao diện lập trình.

Dải đo −1 đến 10 bar là lĩnh vực của hệ thống khí nén và các quy trình áp suất thấp.

Nguồn cung cấp khí nén cho máy công nghiệp thường hoạt động ở mức 6–8 bar; bộ hút chân không cho bộ gắp hút hoạt động trong khoảng từ 0 đến −1 bar đo chân không; mạch nước làm mát chạy ở mức 3–8 bar tùy thuộc vào chiều cao hệ thống và áp suất bơm.

PN7004 xử lý tất cả những điều này với một dải đo duy nhất, và màn hình tích hợp cung cấp hiển thị áp suất trực tiếp tại điểm cảm biến mà không cần thiết bị đo bổ sung.

Hai đầu ra chuyển mạch có thể lập trình là tính năng có giá trị thực tế nhất của PN7004 so với các công tắc áp suất đơn đầu ra đơn giản hơn.

Trong bất kỳ hệ thống nào cần cả điểm đặt điều khiển và điểm đặt cảnh báo — máy nén hoạt động ở 5 bar và cảnh báo dưới 3 bar, mạch thủy lực kích hoạt chu kỳ ở 60 bar và cảnh báo trên 80 bar — PN7004 thay thế hai cảm biến riêng biệt bằng một.

Cả hai điểm đặt đều giám sát cùng một kết nối áp suất; cả hai đều kết nối độc lập với PLC; cả hai đều chuyển mạch ở các ngưỡng đã lập trình riêng của chúng.

Thông số kỹ thuật chính

−1 đến 10 Bar — Từ chân không đến khí nén

Dải đo bắt đầu từ −1 bar cho phép PN7004 áp dụng trực tiếp cho các ứng dụng chân không mà không cần cảm biến riêng. Các hệ thống chân không công nghiệp cho bộ gắp hút, tạo hình chân không và các ứng dụng khử khí hoạt động trong khoảng từ 0 đến −0.95 bar đo chân không (tiệm cận chân không hoàn toàn).

PN7004 bao phủ dải này ở giới hạn dưới và nguồn cung cấp khí nén ở giới hạn trên — một cảm biến cho mỗi điểm giám sát áp suất cho các hệ thống sử dụng cả chân không và áp suất dương ở các điểm khác nhau trong chu kỳ của chúng.

Dải đo trên 10 bar bao phủ toàn bộ phổ áp suất máy khí nén. Lưu lượng máy nén công nghiệp tiêu chuẩn đến hệ thống phân phối khí nén thường là 6–8 bar; sau bộ điều chỉnh áp suất và tổn thất, áp suất tại điểm sử dụng là 4–6 bar; các ứng dụng khí nén áp suất cao (một số xi lanh kẹp, máy ép khí nén) đạt tới 8–10 bar.

PN7004 xử lý tất cả những điều này mà không vượt quá dải đo của nó.

Bảo vệ quá tải: Áp suất chịu đựng 75 Bar, Áp suất nổ 150 Bar

Áp suất chịu đựng bảy mươi lăm bar so với dải đo 10 bar là hệ số quá tải 7.5:1.

Đây là sự công nhận của IFM rằng ngay cả các hệ thống khí nén và thủy lực áp suất thấp cũng trải qua các sự kiện áp suất tạm thời cao hơn đáng kể so với dải hoạt động bình thường của chúng — khởi động máy bơm, đóng van đột ngột, xả bộ tích áp và va đập điểm cuối xi lanh thủy lực đều tạo ra các xung đột biến có thể vượt quá điểm đặt nhiều lần.

Áp suất chịu đựng 75 bar đảm bảo tế bào đo gốm của PN7004 sống sót qua các sự kiện này mà không bị dịch chuyển điểm 0 hoặc hư hỏng vĩnh viễn.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa PN7004 và PN7000 là gì, và làm thế nào để tôi chọn?

PN7004 đo −1 đến 10 bar với IP65 và ren trong (cái) G¼", dành cho hệ thống khí nén, thủy lực áp suất thấp và khí dụng cụ. PN7000 đo 0–400 bar với IP67 và ren ngoài (đực) G¼", dành cho các mạch thủy lực chính trong máy móc áp suất cao.

Cả hai đều có cùng nguồn cấp 18–36V DC, đầu ra PNP/NPN, đầu nối M12 và màn hình tích hợp. Chọn dựa trên dải đo: nếu hệ thống của bạn hoạt động dưới 10 bar, chọn PN7004; trên 10 bar, hãy xem xét PN7000 hoặc một biến thể dòng PN tầm trung.

Q2: OUT2 trên PN7004 có thể hoạt động như một công tắc áp suất độc lập thứ hai không?

Có. OUT2 có thể lập trình như một đầu ra chuyển mạch độc lập thứ hai ở một điểm đặt khác với OUT1, hoặc như một đầu ra chẩn đoán báo hiệu trạng thái bên trong của cảm biến. Khi được cấu hình như một đầu ra chuyển mạch thứ hai, cả hai đầu ra sẽ chuyển mạch độc lập tại các điểm đặt đã lập trình tương ứng của chúng, mỗi đầu ra có cài đặt độ trễ riêng.

Điều này làm cho PN7004 tương đương với hai công tắc áp suất đơn đầu ra độc lập chia sẻ một điểm đo.

Q3: Kết nối G¼" được liệt kê là ren trong — cảm biến kết nối với phần cứng nào?

Ren trong (cái) G¼" có nghĩa là thân cảm biến chứa một ổ cắm cái mà một đầu nối BSP G¼" đực được vặn vào. Để lắp đặt PN7004, một núm nối, bộ chuyển đổi hoặc đầu nối trực tiếp ren đực G¼" BSP từ đường áp suất của máy phải khớp với ổ cắm của cảm biến.

Nhiều bộ chia khí và thủy lực cung cấp các cổng cái G¼" — PN7000 (ren đực) sẽ kết nối trực tiếp với chúng, nhưng PN7004 (ren cái) yêu cầu đầu nối ren đực hoặc bộ chuyển đổi. Xác minh định dạng kết nối tại điểm lấy mẫu áp suất của máy trước khi đặt hàng.

Q4: PN7004 thay thế PB7024 và PN7024 — đây có phải là sự thay thế trực tiếp không?

IFM liệt kê PN7004 là sự thay thế cho các mẫu cũ hơn này, với dải đo, loại đầu ra và kết nối quy trình tương thích. Giao diện lập trình và màn hình khác với các mẫu cũ hơn.

Việc lắp đặt điện và cơ khí sẽ tương thích trong hầu hết các trường hợp. Kiểm tra sơ đồ chân của đầu nối M12 của cài đặt ban đầu với sơ đồ chân của đầu nối PN7004 trước khi đấu dây.

Q5: IP65 có đủ cho môi trường máy thủy lực không, hay cần IP67?

IP65 bao gồm việc loại trừ hoàn toàn bụi và bảo vệ chống tia nước từ mọi hướng — đủ cho sương dầu, tia nước làm mát và sự tiếp xúc ngẫu nhiên với chất lỏng điển hình của môi trường máy thủy lực.

IP67 (nhúng tạm thời) là cần thiết khi cảm biến có thể bị ngập hoặc chịu lũ chất lỏng áp suất cao.

Đối với phần lớn các cài đặt bảng điều khiển khí nén và thủy lực nơi cảm biến nằm bên trong tủ máy hoặc trên bộ chia được tiếp cận, IP65 là đủ.

Đối với các cảm biến được lắp đặt trong bể chứa, mương hoặc các vị trí có khả năng tích tụ chất lỏng, IP67 cung cấp sự bảo vệ bổ sung.
