Chuyển mạch gần E2E-X4MD1 E2EX4MD1

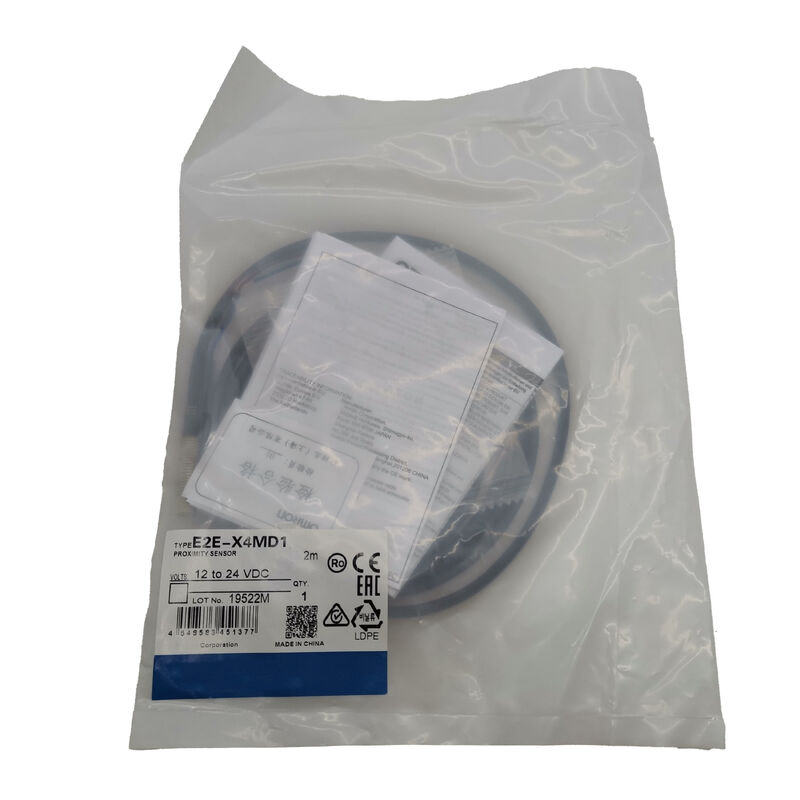

Omron E2E-X4MD1 ∙ Sensor gần gũi cảm ứng ∙ M8 Không được bảo vệ, 4mm NO, DC 2-Wire, 1030VDC, 1kHz, LED kép, thép không gỉ, IP67, cáp 2m

Tổng quan

CácOmron E2E-X4MD1là một cảm biến độ gần cảm ứng không được bảo vệ M8 cung cấp khoảng cách cảm biến 4mm với đầu ra 2-cáp DC mở bình thường.

Trong ma trận cảm biến E2E của OmronDanh hiệu "MD" xác định biến thể tầm trung M8 không được che chắn (không lột) mô hình mà khả năng cảm biến của thân xe M8 được tối đa hóa bằng cách loại bỏ vòng chắn bên trong, mở rộng trường điện từ bên cạnh cũng như về phía trước, và đạt được phạm vi phát hiện 4mm từ một nhà chứa nơi xây dựng được bảo vệ chỉ có lợi nhuận 2mm.

Sự đánh đổi là hạn chế lắp đặt: không có tấm chắn bên trong, trường mở rộng bên cạnh của cảm biến được hấp thụ bởi kim loại xung quanh nếu mặt cảm biến được làm sạch với một khung kim loại.

Việc lắp đặt không được bảo vệ đòi hỏi một khu vực không có kim loại xung quanh mặt cảm biếnvới bề mặt kim loại xung quanh nằm phía sau đầu cảm biến hoạt động ở một khoảng cách ngắt cụ thể.

Đây là một yêu cầu lắp đặt có thể quản lý được trong hầu hết các ứng dụng; khi một phạm vi cảm biến dài hơn trong thân xe M8 nhỏ gọn quan trọng hơn khả năng gắn trong kim loại,E2E-X4MD1 là lựa chọn chính xác.

The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.

Cả nhà chứa và bề mặt cảm biến đều duy trì độ chính xác kích thước và tính toàn vẹn hóa học trong khi tiếp xúc với chất lỏng kéo dài.

Các thông số kỹ thuật chính

Xây dựng không được bảo vệ 4mm từ cơ thể M8

Mối quan hệ giữa độ che chắn và phạm vi cảm biến là trực tiếp trong thiết kế cảm biến cảm ứng: độ che chắn bên trong giới hạn trường điện từ dao động vào một nón chiếu về phía trước,bảo vệ các thiết bị lắp đặt bằng nước sạch khỏi hấp thụ kim loại nhưng vốn có làm giảm cường độ trường và do đó phạm vi cảm biến.

Loại bỏ tấm chắn cho phép trường mở rộng theo mọi hướng từ cuộn dây, tạo ra một khối lượng cảm biến lớn hơn và phạm vi dài hơn với chi phí mở rộng trường bên.

Ở kích thước thân xe M8, E2E được bảo vệ đạt 2mm; E2E-X4MD1 không được bảo vệ đạt 4mm từ cùng đường kính thân xe.

That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor face, hoặc khi mục tiêu nhỏ hơn tấm thử chuẩn và khoảng cách cảm biến bổ sung phần nào bù đắp cho khu vực mục tiêu giảm.

Khoảng cách chênh lệch tối đa 15% (so với 10% đối với các mô hình được bảo vệ) phản ánh đặc điểm chuyển đổi mềm hơn của các cảm biến không được bảo vệ.

Điểm chuyển đổi thay đổi trên một khu vực lớn hơn một chút khi mục tiêu tiếp cận và rút lui từ các hướng khác nhau nhưng đáng chú ý cho các yêu cầu lặp lại vị trí chính xác cao.

Đèn LED kép + Sự chậm trễ đầu ra chẩn đoán

Giống như các mô hình E2E khác với thiết kế chỉ số kép, E2E-X4MD1 mang cả đèn LED đầu ra màu đỏ và đèn LED cài đặt màu xanh lá cây.đèn LED màu xanh lá cây xác nhận cảm biến đang hoạt động trong phạm vi đáng tin cậy của nó.2mm khoảng cách thiết lập, đảm bảo kiểm tra liên tục tình trạng cài đặt trong quá trình sản xuất.

Sự chậm trễ đầu ra chẩn đoán từ 0,3 đến 1 giây là một tính năng đặc biệt của mô hình này: trong các cấu hình tự chẩn đoán, the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.

Trong các ứng dụng cảm biến vị trí tiêu chuẩn, this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.

Khả năng tương thích điện áp còn lại và tải

Điện áp còn lại 3V max áp dụng cho mạch đầu ra khi cảm biến đang dẫn điện với cáp 2m ở tải trọng định số.3V còn lại có nghĩa là tải nhìn thấy khoảng 21V khi đầu ra cảm biến là ONĐối với thẻ đầu vào PLC tiêu chuẩn với điện áp ON tối thiểu là 11V, điều này phù hợp với thông số kỹ thuật.

Đối với các thiết bị tải có điện áp ON tối thiểu cao hơn (một số cuộn dây relé cũ hơn hoặc đèn thử nghiệm được thiết kế để hoạt động 24V đầy đủ),Kiểm tra rằng 21V ở đầu tải là đủ để kích hoạt thiết bị một cách đáng tin cậy trong tất cả các điều kiện bao gồm dung lượng điện áp cấp thấp.

Câu hỏi thường gặp

Q1: "Vùng không kim loại" cần thiết cho thiết bị không được bảo vệ E2E-X4MD1 là gì?

Omron chỉ định vùng không kim loại gắn trong tài liệu lắp đặt loạt E2E dựa trên đường kính cơ thể cảm biến.lỗ của bracket kim loại nên được châm hoặc chống chìm để không có vật liệu kim loại tồn tại trong khoảng 1 × đường kính cơ thể của cảm biến (8mm) của đường viền mặt cảm biến.

Đầu cảm biến phải nhô ra khỏi lỗ gắn bằng một khoảng cách được chỉ định.Các kích thước này được cung cấp trong sơ đồ lắp đặt của Omron và thay đổi một chút theo kích thước cơ thể và khoảng cách cảm biến.

Câu 2: Đối tượng cảm biến tiêu chuẩn là sắt 20 × 20 × 1mm lớn hơn mục tiêu 12 × 12mm của cảm biến M12. Tại sao?

Khu vực mục tiêu tiêu chuẩn lớn hơn bù đắp cho lĩnh vực cảm biến rộng hơn, ít tập trung hơn của một cảm biến không được bảo vệ.,yêu cầu một khu vực mục tiêu lớn hơn để trả lại đủ luồng cho máy thu để chuyển đổi đáng tin cậy.

Bảng thử nghiệm 20 × 20 mm đảm bảo tính chất cảm biến phản ánh phạm vi phủ sóng trường trên toàn bộ hình học trường không được che chắn.đo khoảng cách chuyển đổi thực tế với mục tiêu thực tế ️ phạm vi hiệu quả có thể ngắn hơn tùy thuộc vào khu vực mục tiêu.

Q3: E2E-X4MD1 có thể phát hiện kim loại phi sắt như nhôm hoặc đồng không?

Vâng, nhưng ở khoảng cách cảm biến hiệu quả ngắn hơn. kim loại phi sắt có hệ số điều chỉnh tương đối với sắt: nhôm khoảng 0,3 × 0,4, đồng khoảng 0,4 × 0,5, đồng khoảng 0,3 ×.Ở khoảng cách cảm biến sắt 4mm, các mục tiêu nhôm tạo ra một phạm vi hiệu quả khoảng 1,2 ∼1,6 mm vẫn có thể phát hiện nhưng đòi hỏi một khoảng cách lắp đặt gần hơn nhiều.Luôn luôn xác minh với hợp kim kim cụ thể, độ dày và kích thước mục tiêu, vì thành phần hợp kim ảnh hưởng đáng kể đến hệ số điều chỉnh.

Câu 4: Nhiệt độ hoạt động là -25 ° C đến + 70 ° C cho cảm biến, -40 ° C đến + 85 ° C để lưu trữ.

Không cần quy trình phá vỡ cụ thể, nhưng sau khi lưu trữ ở nhiệt độ rất thấp (dưới -25 °C), cảm biến nên được phép cân bằng với nhiệt độ hoạt động trước khi sử dụng.Năng lượng cho cảm biến cảm ứng khi các thành phần bên trong của nó thấp hơn mức tối thiểu hoạt động danh tính có nguy cơ ngưng tụ hình thành bên trong lồng nếu có độ ẩm xung quanh, và các thành phần điện tử có thể không hoạt động theo thông số kỹ thuật cho đến khi trong phạm vi nhiệt độ hoạt động.

Thực hành công nghiệp tiêu chuẩn là đưa các cảm biến được lưu trữ lạnh đến nhiệt độ hoạt động trong môi trường sạch, khô trước khi lắp đặt.

Q5: Sự khác biệt giữa các biến thể E2E-X4MD1 và E2E-X4MD2 là gì?

Trụ tố D1 chỉ ra đầu ra bình thường mở (NO) đầu ra dẫn khi mục tiêu được phát hiện.

D2 hậu tố là biến thể đóng (NC) thông thường, dẫn đầu khi không có mục tiêu hiện diện và mở khi mục tiêu được phát hiện.,cáp) là giống hệt nhau.

Chọn D1 cho các mạch phát hiện sự hiện diện tiêu chuẩn, nơi phát hiện mục tiêu kích hoạt tải; chọn D2 cho các mạch an toàn hoặc các ứng dụng logic ngược, nơi yêu cầu đầu ra trạng thái trống.
