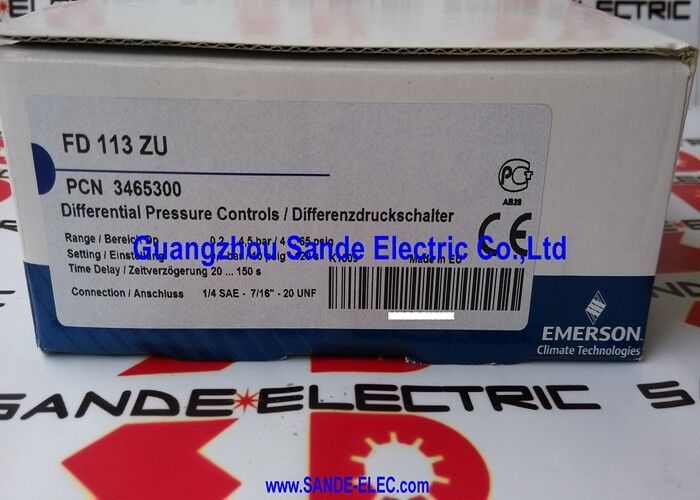

Bộ điều khiển áp suất dầu khác biệt FD113ZU Alco Pressure Control

FD113ZU | Bộ điều khiển an toàn áp suất dầu — 4–65 PSI, Thời gian trễ có thể điều chỉnh 20–150 Giây, Bảo vệ máy nén

Mã sản phẩm: FD113ZU

Loại sản phẩm: Bộ điều khiển an toàn áp suất dầu

Phạm vi áp suất: 4–65 PSI (0.3–4.5 bar)

Thời gian trễ có thể điều chỉnh: 20–150 giây (loại ZU)

Kết nối áp suất: Đầu nối ren ngoài 7/16"-20 UNF

Điện áp cấp: 24–240V AC/DC

Khởi động lại: Tức thời

Bảo vệ: IP40

Bảo vệ với Cửa sổ Khởi động Tích hợp

FD113ZU không chỉ là một công tắc áp suất — nó là một bộ điều khiển an toàn có thời gian được thiết kế đặc biệt cho các hệ thống bôi trơn máy nén. Sự khác biệt này rất quan trọng trong quá trình bảo trì. Một công tắc áp suất tiêu chuẩn ngắt ngay khi áp suất dầu giảm quá thấp sẽ làm dừng máy nén mỗi khi nó khởi động, vì áp suất cần vài giây để tăng lên từ bơm bôi trơn. FD113ZU xử lý điều này bằng thời gian trễ có thể điều chỉnh từ 20 đến 150 giây. Máy nén được phép khởi động, áp suất có thời gian để ổn định, và thiết bị chỉ ngắt nếu áp suất dầu không đạt mức an toàn trong khoảng thời gian đó.

Khả năng chịu đựng khi khởi động đó là cốt lõi của những gì làm cho một thiết bị như thế này hoạt động trong thực tế. Đặt thời gian trễ quá ngắn và bạn sẽ gặp phải các lần ngắt do nhầm lẫn vào những buổi sáng lạnh khi dầu đặc và áp suất tăng chậm. Đặt đúng cách và bộ điều khiển sẽ làm những gì nó phải làm: bỏ qua hành vi khởi động bình thường và phát hiện các lỗi áp suất dầu thực sự có thể làm hỏng ổ trục.

Ký hiệu ZU trong mã sản phẩm xác định phiên bản có thời gian trễ có thể điều chỉnh của dòng FD113. Các biến thể khác trong dòng sử dụng thời gian trễ cố định. Phạm vi 20–150 giây bao gồm hành vi khởi động của hầu hết các máy nén pittông và trục vít được bôi trơn bằng áp suất.

Chi tiết thực tế

Kết nối áp suất 7/16"-20 UNF là tiêu chuẩn trong các bộ máy nén làm lạnh và thương mại nhẹ. Dải điện áp rộng — 24 đến 240V AC/DC — làm cho FD113ZU tương thích với hầu hết các thiết kế mạch điều khiển mà không cần biến áp hạ áp.

Bảo vệ IP40 đủ cho việc lắp đặt trong tủ điện và thiết bị kín nhưng không dành cho môi trường ngoài trời hoặc rửa trôi. Đối với môi trường khắc nghiệt hơn, nên xem xét vị trí lắp đặt.

Khởi động lại tức thời có nghĩa là bộ điều khiển sẽ khởi động lại ngay khi áp suất dầu trở lại trên ngưỡng — không cần khởi động lại thủ công sau khi áp suất phục hồi. Điều này phù hợp với các hệ thống mà lỗi tự khắc phục (chẳng hạn như giảm áp suất đột ngột tự điều chỉnh) nhưng có nghĩa là máy có thể khởi động lại mà không cần sự can thiệp của người vận hành nếu áp suất phục hồi. Xác nhận xem thiết kế hệ thống có mong đợi khởi động lại thủ công trong trường hợp ngắt hay không.

Thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: Ký hiệu ZU trong FD113ZU có nghĩa là gì?

ZU xác định phiên bản có thời gian trễ có thể điều chỉnh của bộ điều khiển an toàn áp suất dầu FD113. Phạm vi thời gian trễ là 20 đến 150 giây, có thể được đặt để phù hợp với thời gian tăng áp suất dầu của máy nén cụ thể. Các biến thể FD113 khác sử dụng thời gian trễ cố định.

Q2: Tại sao cài đặt thời gian trễ lại quan trọng đối với việc bảo vệ máy nén?

Trong quá trình khởi động, áp suất dầu bôi trơn cần vài giây để tăng lên từ bơm. Một bộ điều khiển an toàn không có thời gian trễ khởi động sẽ ngắt máy nén trước khi áp suất dầu đạt mức hoạt động, gây ra các lần dừng sai liên tục. Cửa sổ thời gian trễ cho phép tăng áp suất bình thường đồng thời vẫn bảo vệ máy nén nếu áp suất không đạt mức an toàn trong khoảng thời gian đó.

Q3: Máy nén bị ngắt ngay sau khi khởi động vào những buổi sáng lạnh. Có thể cài đặt thời gian trễ của FD113ZU không chính xác không?

Có. Dầu lạnh có độ nhớt cao hơn và mất nhiều thời gian hơn để lưu thông, do đó áp suất tăng chậm hơn khi khởi động lạnh. Nếu thời gian trễ được đặt ở mức thấp hơn trong phạm vi và máy nén ở môi trường lạnh, bộ điều khiển có thể ngắt trước khi áp suất đạt mức hoạt động. Tăng cài đặt thời gian trễ và quan sát xem hành vi khởi động có thay đổi không.

Q4: Điều gì xảy ra khi FD113ZU bị ngắt?

Mạch đầu ra mở, ngắt nguồn khỏi mạch điều khiển máy nén và làm dừng hệ thống. Với hành vi khởi động lại tức thời, bộ điều khiển sẽ đóng lại ngay khi áp suất dầu trở lại trên ngưỡng. Nếu lỗi áp suất đã được khắc phục, hệ thống có thể khởi động lại. Nếu lỗi cơ bản vẫn tồn tại, chu kỳ sẽ lặp lại và vấn đề sẽ nhanh chóng trở nên rõ ràng.

Q5: Cần kiểm tra những gì trước khi đặt mua FD113ZU thay thế?

Xác nhận mã sản phẩm đã lắp đặt, kiểm tra phạm vi áp suất (4–65 PSI) có đúng với ứng dụng không, kiểm tra ren kết nối (7/16"-20 UNF) và xác nhận điện áp điều khiển. Cũng kiểm tra cài đặt thời gian trễ trên thiết bị đã lắp đặt để có thể khớp với thiết bị thay thế.
