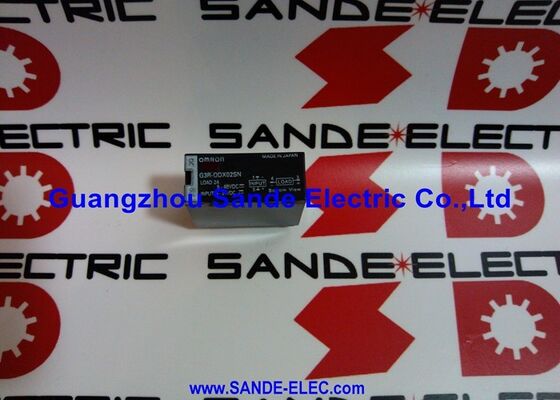

OMRON G3R-ODX02SN Solid State Relay 5-48VDC tải 2A với cơ sở lắp đặt G3RODX02SN G3R-ODXOP2SN

Omron G3R-ODX02SN | Rơle trạng thái rắn DC dòng G3R-I/O — Tải DC 2A / 4–60V / Điều khiển DC 5–24V / Cách ly 4.000V / LED

Giao diện I/O SSR — Chuyển đổi cảm biến sang tải trực tiếp

G3R-ODX02SN thuộc dòng G3R-I/O của Omron — rơle trạng thái rắn được thiết kế đặc biệt cho vai trò giao diện I/O: chuyển đổi tải DC trực tiếp từ tín hiệu đầu ra cảm biến mà không cần rơle trung gian hoặc bộ khuếch đại tín hiệu. Đầu vào điều khiển chấp nhận 5–24V DC trên dải điện áp đầu ra cảm biến thông thường. Đầu ra cảm biến tiệm cận PNP, đầu ra bóng bán dẫn PLC hoặc GPIO của vi điều khiển — tất cả đều kết nối trực tiếp với đầu vào điều khiển G3R-ODX02SN ở điện áp tín hiệu gốc của chúng.

Đầu ra tải chuyển đổi 4–60V DC ở mức tối đa 2A. Điều này bao gồm đầy đủ các tải logic 5V, bộ truyền động DC 12V, bộ điện từ 24V DC và tải công nghiệp 48V DC từ một loại rơle duy nhất. Chế độ bật ngẫu nhiên - non-zero-cross - chuyển tải ngay lập tức khi kích hoạt đầu vào điều khiển mà không cần chờ dòng điện cắt 0. Đối với tải DC, chuyển mạch chéo 0 không được áp dụng (DC không có chéo 0 AC), do đó chuyển mạch ngẫu nhiên là chế độ vận hành chính xác.

Thông số kỹ thuật chính

Cách ly 4.000VI/O và khả năng tương thích ổ cắm G2R-1-S

Bộ cách ly bộ ghép quang giữa các mạch đầu vào và đầu ra cung cấp cường độ điện môi 4.000V - phù hợp với yêu cầu của bộ ghép VDE 0884. Mức cách ly này hỗ trợ kết nối với các mạch trong đó đầu vào điều khiển và đầu ra tải hoạt động ở các điện thế tham chiếu khác nhau đáng kể và cung cấp khả năng bảo vệ chống lại các quá độ từ phía tải đến mạch điều khiển.

G3R-ODX02SN sử dụng cùng một ổ cắm cắm 5 chân giống như rơle nguồn G2R-1-S của Omron. Các bảng đã sử dụng ổ cắm G2R-1-S (P2RF-05, P2RFZ-05 hoặc P2RF-05-PU) chấp nhận trực tiếp G3R-ODX02SN. Khả năng tương thích này cho phép chuyển đổi trạng thái rắn được thay thế cho chuyển đổi tiếp điểm cơ học trong bố cục bảng điều khiển hiện có mà không cần nối lại dây. Khối đầu cuối I/O G70A cũng chấp nhận trực tiếp các mô-đun G3R-I/O.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa G3R-ODX02SN và G3R-OD201SN là gì?

Cả hai đều là rơle trạng thái rắn G3R-I/O đầu ra DC có cùng đầu vào điều khiển 5-24VDC và dòng tải 2A. G3R-ODX02SN xử lý điện áp tải 4–60V DC; G3R-OD201SN xử lý điện áp tải DC 40–200V ở 1,5A. Chọn dựa trên điện áp nguồn tải — ODX02SN cho tải DC 5V/12V/24V/48V, OD201SN cho tải DC 48–200V.

Câu 2: Đèn báo LED hiển thị gì trên G3R-ODX02SN?

Đèn LED sáng khi đầu vào điều khiển được kích hoạt - rơle ở trạng thái BẬT và chuyển dòng điện sang tải. Chỉ báo trực quan này xác nhận kích hoạt rơle mà không cần thiết bị kiểm tra, hữu ích trong quá trình vận hành thử và chẩn đoán lỗi. Đèn LED bật khi không có dòng tải chạy cho biết rơle được bật nhưng mạch tải đang mở.

Câu hỏi 3: G3R-ODX02SN có thể được sử dụng trực tiếp với đầu ra bóng bán dẫn PLC không?

Đúng. Đầu ra bóng bán dẫn PLC NPN hoặc PNP ở 24V DC kết nối trực tiếp với đầu vào điều khiển. Đầu vào được định mức cho 5–24V DC và tạo ra một dòng điện nhỏ trong phạm vi đầu ra bóng bán dẫn PLC tiêu chuẩn. Không cần điện trở giới hạn dòng điện trong phạm vi điện áp điều khiển DC 5–24V.

Q4: Nguyên nhân nào khiến rơle không tắt được (tải vẫn bật)?

Nguyên nhân thường gặp: Điện áp đầu vào điều khiển trên 1V DC do rò rỉ bóng bán dẫn từ thiết bị điều khiển (thêm điện trở kéo xuống vào đầu vào điều khiển); Điện áp cảm ứng từ các dây dẫn liền kề trong bó cáp khi cáp điều khiển và cáp tải dùng chung một ống dẫn (cáp điều khiển và cáp tải riêng biệt). Lỗi SSR bên trong (thường là do quá tải kéo dài hoặc dòng điện tăng quá mức) cũng có thể gây ra đầu ra dẫn điện vĩnh viễn.

Câu hỏi 5: Dòng khởi động tối đa mà G3R-ODX02SN có thể xử lý là bao nhiêu?

Rơle chịu được dòng điện 8A cho dòng điện tăng 10ms. Điều này bao gồm sự xâm nhập từ tải DC điện dung và cảm ứng nhỏ. Đối với các tải có mức khởi động cao hơn — động cơ DC lớn, dãy tụ điện lớn — hãy xác minh dòng điện khởi động cực đại và thời lượng so với định mức này. Các sự kiện khởi động lặp lại ở giới hạn định mức sẽ làm giảm tuổi thọ sử dụng SSR do ứng suất nhiệt tích lũy trên phần tử chuyển mạch đầu ra.
