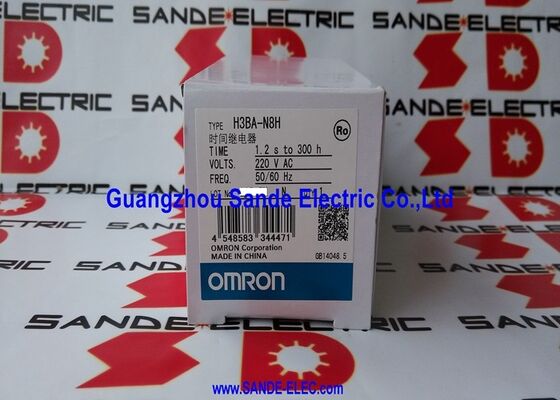

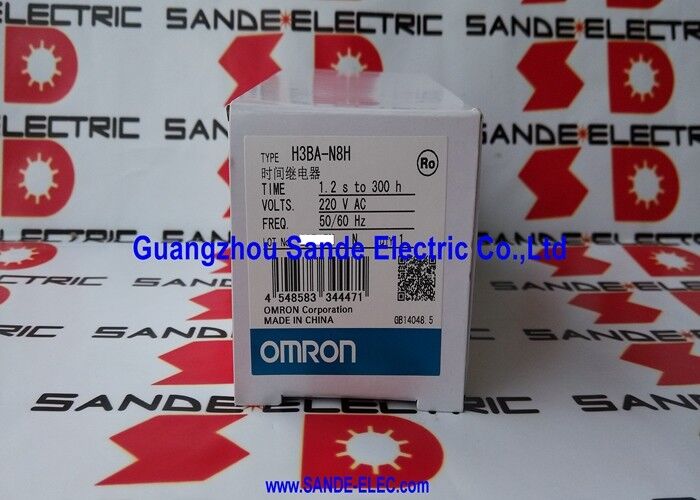

Omron Time Relay H3BA-N8H H3BAN8H

Omron H3BA-N8H. ∙ Solid-State Multi-Range Timer ∙ 0.05 s đến 300 h / 5A / SPDT-DPDT / 8-Pin / 48×48mm Panel

Số phần:H3BA-N8H

Nhà sản xuất:Tập đoàn Omron (Nhật Bản)

Series:H3BA-N

Phạm vi thời gian rộng, đầu ra có thể chuyển đổi từ vài giây đến hàng trăm giờ trên một đơn vị

H3BA-N8H bao gồm các ứng dụng thời gian từ 0,05 giây đến 300 giờ, một khoảng thời gian xử lý cả trình tự máy nhanh và thời gian quá trình nhiều giờ với cùng một phần cứng.Không cần phải lưu trữ các bộ đếm thời gian tầm ngắn và tầm xa riêng biệt; đơn vị duy nhất này bao gồm toàn bộ khoảng thời gian trên các phạm vi thời gian có thể chọn, với phạm vi mong muốn được đặt bởi bộ chọn phạm vi trên mặt trước.

Bộ chọn đầu ra là tính năng phân biệt của H3BA-N8H so với bộ đếm thời gian đơn giản hơn: the same unit can produce a time-limit SPDT output (one changeover contact on the timed output) or switch to time-limit DPDT mode (two changeover contacts on the timed output) depending on the circuit requirementĐối với mô hình 8-pin,hai chế độ hoạt động có sẵn là ON-delay và ON-delay với liên lạc tức thời trong đó liên lạc tức thời được kích hoạt ngay lập tức khi bật trong khi thời gian giới hạn liên lạc bị chậm.

Bảng phía trước 48 × 48mm phù hợp với tiêu chuẩn cắt 1/16 DIN được tìm thấy trên các bộ đếm thời gian, điều hòa tín hiệu và các thành phần gắn trên bảng tương tự của Omron.Các chỉ báo phía trước hiển thị trạng thái bật nguồn và bật đầu ra một cách độc lập.

Các thông số kỹ thuật chính

H3BA-N8H so với H3BA-N (11-Pin)

Mô hình 8-pin bao gồm phần lớn các ứng dụng ON-delay. Mô hình 11-pin thêm chế độ ON-start nhấp nháy, OFF-start nhấp nháy, khoảng thời gian và tín hiệu off-delay cho các mạch yêu cầu các chức năng này.Chọn dựa trên chế độ hoạt động cần thiết.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa H3BA-N8H và H3BA-N (11-pin) là gì?

8-pin H3BA-N8H cung cấp hai chế độ hoạt động: ON-delay và ON-delay với tiếp xúc đầu ra tức thời.khoảng thời gianHai mô hình sử dụng các ổ cắm khác nhau và không thể hoán đổi trong một cài đặt ổ cắm hiện có.

Q2: Dải thời gian được thiết lập trên H3BA-N8H như thế nào?

Phạm vi thời gian được đặt bằng cách sử dụng bộ chọn phạm vi ở mặt trước của bộ đếm thời gian.Omron cung cấp các vòng cài đặt tùy chọn (đặt hàng riêng biệt) để hạn chế mặt số đến một phạm vi cố định ngăn ngừa điều chỉnh ngẫu nhiên trong môi trường sản xuất.

Q3: H3BA-N8H có thể chuyển đổi giữa đầu ra SPDT và DPDT không?

Vâng, bộ chọn loại đầu ra trên mặt trước của H3BA-N8H chuyển đổi giữa đầu ra SPDT giới hạn thời gian và đầu ra DPDT giới hạn thời gian bằng cách sử dụng trình bóp.Bộ chọn này cũng chuyển đổi chế độ hoạt động giữa ON-delay và ON-delay với tiếp xúc ngay lập tức. Không cần thay đổi dây dẫn điện chỉ thay đổi vị trí của bộ chọn.

Q4: Cây ổ cắm nào cần thiết cho H3BA-N8H?

Mô hình 8-pin đòi hỏi ổ cắm P2CF-08 (kết nối ngược) hoặc P3G-08 (kết nối trước gắn theo đường ray).Các ổ cắm không được bao gồm với bộ đếm thời gian và phải được đặt hàng riêng biệt.

Q5: Khả năng đầu ra bộ đếm thời gian không hoạt động tại thời gian đặt.

Kiểm tra điện áp cung cấp hiện có và trong phạm vi định giá. Xác nhận bộ chọn phạm vi được đặt vào phạm vi thời gian chính xác cho sự chậm trễ cần thiết. Đảm bảo cài đặt quay số thời gian không phải là tối thiểu.Nếu bộ đếm thời gian sử dụng đầu vào khởi động/cổng (pin 2), kiểm tra tín hiệu đầu vào được áp dụng đúng. Đối với chế độ ON-delay, điện phải được áp dụng liên tục trong thời gian đặt trước khi đầu ra được kích hoạt.
