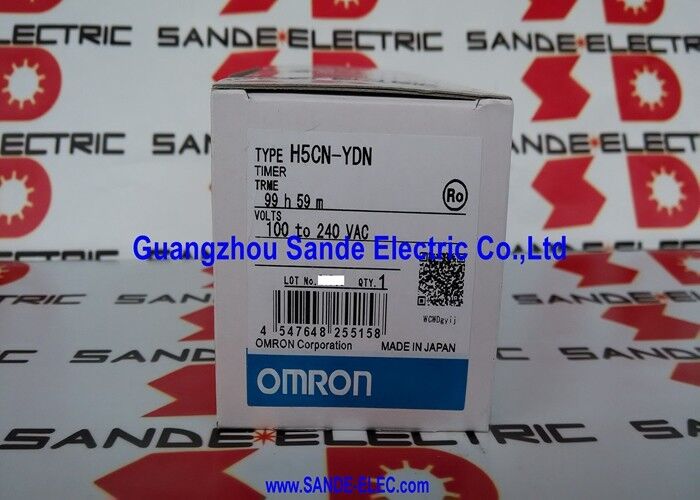

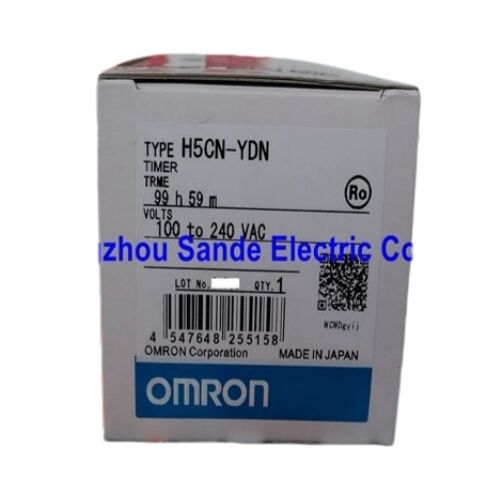

Bộ định thời Omron H5CN-YDN H5CNYDN U

Đồng hồ định thời kỹ thuật số Omron H5CN-YDN, 8 chân

Mô tả sản phẩm

Omron H5CN-YDN là một đồng hồ định thời kỹ thuật số nhỏ gọn được chế tạo cho các bảng điều khiển công nghiệp cần cài đặt thời gian rõ ràng, hoạt động trễ bật ổn định và tích hợp đơn giản vào logic máy hiện có.

Nó thuộc dòng đồng hồ định thời mini 48 x 48 mm H5CN và sử dụng màn hình đếm ngược hiển thị thời gian còn lại khi thiết bị chạy về số không, điều này đặc biệt hữu ích cho người vận hành muốn có cảm nhận trực quan ngay lập tức về thời gian xử lý trong quá trình cài đặt và vận hành hàng ngày.

Trong các ứng dụng thực tế, mẫu này phù hợp với thiết bị đóng gói, máy xử lý nhỏ, trạm lắp ráp, bảng điều khiển tiện ích và các hệ thống tự động hóa chung nơi chức năng trễ bật nguồn đơn giản và đáng tin cậy được ưa chuộng hơn các thiết bị định thời đa chức năng phức tạp hơn.

H5CN-YDN sử dụng chế độ hoạt động N, màn hình LED 4 chữ số 7 đoạn với chiều cao ký tự 10 mm và giao diện cài đặt thời gian kiểu bánh xe xoay vẫn dễ đọc và điều chỉnh tại nhà máy.

Một điểm mạnh lớn của đồng hồ định thời này là sự cân bằng giữa kích thước nhỏ gọn và tính thực tế trong công nghiệp.

Dòng H5CN hỗ trợ dải điện áp cung cấp rộng và mẫu H5CN-YDN được liệt kê trong dải từ 1 phút đến 99 giờ 59 phút với màn hình đếm ngược, đầu ra tiếp điểm và định dạng 8 chân.

Đối với các kỹ sư điều khiển và đội bảo trì, điều này làm cho nó trở thành một lựa chọn hữu ích khi thay thế các đồng hồ định thời đã lắp đặt hoặc xây dựng các chức năng trễ đơn giản vào thiết bị dựa trên relay hoặc hỗ trợ PLC.

Từ góc độ phần cứng, đồng hồ định thời sử dụng đầu ra tiếp điểm, hỗ trợ lắp bề mặt hoặc lắp chìm và được thiết kế cho điều kiện hoạt động công nghiệp thay vì sử dụng cho mục đích tiêu dùng nhẹ. Các thông số kỹ thuật H5CN được công bố cũng cho thấy vỏ màu xám nhạt, dải nhiệt độ hoạt động từ -10°C đến 55°C, dải nhiệt độ lưu trữ từ -25°C đến 65°C và độ ẩm hoạt động từ 35% đến 85%, làm cho nó phù hợp với môi trường tủ điều khiển tiêu chuẩn khi được lắp đặt đúng cách.

Dữ liệu kỹ thuật

Dữ liệu kỹ thuật dưới đây tuân theo bảng dữ liệu dòng H5CN đã công bố và mục danh mục mẫu H5CN-YDN.

Câu hỏi thường gặp

Q1: H5CN-YDN phù hợp nhất với loại ứng dụng nào?
H5CN-YDN rất phù hợp với các máy móc và bảng điều khiển cần chức năng trễ bật đơn giản, đáng tin cậy với chỉ báo thời gian còn lại có thể nhìn thấy.

Các ứng dụng điển hình bao gồm trễ khởi động băng tải, tuần tự bơm hoặc quạt, khóa liên động relay, định thời khởi động bộ gia nhiệt, thiết bị đóng gói nhỏ và các tác vụ định thời bảng điều khiển chung nơi người vận hành hưởng lợi từ màn hình đếm ngược thay vì chỉ báo thời gian đã trôi qua.

Q2: Ưu điểm thực tế của màn hình đếm ngược là gì?
Định dạng đếm ngược cho phép người vận hành xem thời gian trễ còn lại trong nháy mắt, điều này thường trực quan hơn trong quá trình vận hành, khắc phục sự cố và kiểm tra quy trình thủ công. Trong các ứng dụng mà kỹ thuật viên cần biết còn bao nhiêu thời gian trước khi đầu ra thay đổi trạng thái, màn hình đếm ngược có thể hữu ích hơn màn hình thời gian đã trôi qua đếm ngược từ số không.

Q3: Kỹ sư nên kiểm tra những gì trước khi lắp đặt đồng hồ định thời này?
Các kiểm tra quan trọng nhất là điện áp cung cấp yêu cầu, loại ổ cắm, phương pháp cắt hoặc lắp bảng, tải tiếp điểm và logic điều khiển cho đầu vào đặt lại hoặc cổng.

Vì H5CN-YDN là mẫu đầu ra tiếp điểm 8 chân, kỹ sư cũng nên xác nhận bố cục dây, xác minh rằng tải được điều khiển nằm trong định mức của relay và đảm bảo phiên bản đã chọn khớp với nguồn điện có sẵn của máy.

Q4: Đồng hồ định thời này có phù hợp để chuyển mạch đầu ra trực tiếp trong mạch điều khiển công nghiệp không?
Có, đối với nhiều tác vụ định thời tiêu chuẩn. Định mức đầu ra tiếp điểm được công bố là SPDT, 3 A tại 250 VAC cho tải trở, phù hợp với nhiều ứng dụng logic relay và giao diện điều khiển.

Trong thực tế, kỹ sư vẫn nên xem xét dòng khởi động, hành vi tải cảm ứng và triệt tiêu bên ngoài khi chuyển mạch solenoid, contactor hoặc các tải phản ứng khác.

Q5: Điều gì làm cho H5CN-YDN trở thành một lựa chọn thay thế thực tế trong thiết bị hiện có?
Nó cung cấp định dạng kích thước DIN mini quen thuộc, cài đặt bánh xe xoay đơn giản, màn hình LED rõ ràng và chế độ hoạt động trễ bật đơn giản.

Đối với đội bảo trì, sự kết hợp đó rất có giá trị vì nó giảm độ phức tạp khi cài đặt và giúp đồng hồ định thời dễ hiểu trong quá trình làm việc, đặc biệt là trong các bảng điều khiển cũ hơn nơi đồng hồ định thời đơn chức năng chuyên dụng được ưa chuộng hơn thiết bị đa chức năng tiên tiến hơn.
