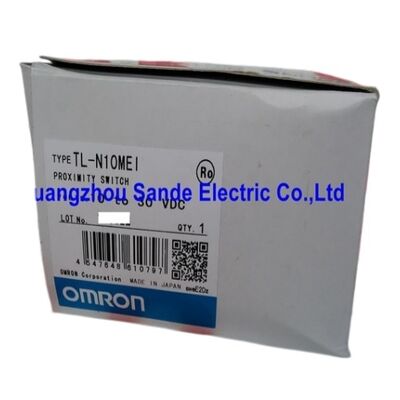

Cảm biến tiệm cận OMRON TL-N10ME1 TLN10ME1 TL-N10ME1

Omron TL-N10ME1 Bộ cảm biến độ gần trực giác

Tổng quan

Omron TL-N10ME1 là một cảm biến độ gần trực giác được thiết kế cho các nhà chế tạo máy và các nhóm bảo trì thích hình dạng thân hình vuông thay vì cảm biến cuộn hình trụ.

Thiết kế không được bảo vệ, khoảng cách cảm biến 10 mm, đầu ra NPN DC 3-cáp mở bình thường và lớp lồng hình chữ nhật 30 mm làm cho nó trở thành lựa chọn thực tế cho các bracket, gắn máy bề mặt phẳng,Thiết bị chuyển, và các cơ chế công nghiệp, nơi cơ thể cảm biến hình khối dễ định vị hơn so với loại thùng có sợi.

Mô hình này đặc biệt hữu ích trong các máy mà cảm biến phải được sắp xếp theo một bề mặt cơ học phẳng và vẫn dễ dàng thay thế.

Gia đình TL-N được xây dựng xung quanh phong cách lắp đặt đó,và TL-N10ME1 kết hợp một giao diện điện đơn giản với đầu cảm biến hình chữ nhật lớn hơn cung cấp khoảng cách cảm biến thực tế 10 mm cho các mục tiêu sắt.

Trong công việc tự động hóa thực sự, điều đó có thể làm cho việc thiết lập dễ dàng hơn khi một khoảng cách đứng ngoài một chút giúp hấp thụ sự thay đổi vị trí bình thường hoặc vị trí của bộ phận.

Đặc điểm điện cũng phù hợp với các hệ thống điều khiển công nghiệp tiêu chuẩn.

Mô hình hoạt động từ 10 đến 30 VDC, sử dụng đầu ra NPN NO 3 dây DC, chuyển đổi lên đến 500 Hz và bao gồm bảo vệ cực ngược và chất ức chế giật.

Sự kết hợp đó mang lại cho nó một hồ sơ mạnh mẽ, thực tế cho máy vận chuyển, phát hiện máy chung, cảm biến vị trí dừng và phát hiện mục tiêu kim loại lặp đi lặp lại trong môi trường nhà máy hàng ngày.

Các thông số kỹ thuật chính

Cơ thể hình chữ nhật để lắp đặt trên bề mặt phẳng

Lớp vỏ hình chữ nhật là một trong những lý do chính các kỹ sư chọn mô hình này.một cảm biến thân hình vuông dễ gắn trên một khung ngang hoặc tấm bên hơn là một loại thắt chuốt hình trụ, đặc biệt là khi cài đặt đã có một bề mặt phẳng cố định và nhà thiết kế muốn một sắp xếp gắn đơn giản.

Điều này có thể làm cho cả việc lắp đặt ban đầu và thay thế sau đó thuận tiện hơn.

Khám phá 10 mm không được bảo vệ

Một lớp cảm biến 10 mm không được che chắn mang lại cho TL-N10ME1 một biên hoạt động hữu ích cho phát hiện kim loại chung.

Phạm vi bổ sung đó có thể giúp đỡ trong các máy mà cách tiếp cận mục tiêu không quá chặt chẽ hoặc nơi cần phải hấp thụ các độ khoan dung cơ học nhỏ mà không cần chuyển sang một gia đình cảm biến lớn hơn.

Giống như các cảm biến không được che chắn khác, kim loại xung quanh và hình học gắn kết vẫn nên được xem xét trong quá trình lắp đặt để có sự ổn định lâu dài tốt nhất.

Câu hỏi thường gặp

Q1: TL-N10ME1 phù hợp nhất với loại ứng dụng nào?
Nó phù hợp nhất với phát hiện kim loại công nghiệp chung, nơi một cơ thể hình chữ nhật dễ gắn hơn một cảm biến hình trụ.

Các ứng dụng điển hình bao gồm cảm biến máy vận chuyển, xác nhận dừng máy, phát hiện gắn trên bracket và giám sát vị trí trong thiết bị tự động hóa.

Q2: Tại sao một kỹ sư lại chọn cảm biến độ gần hình chữ nhật thay vì loại thùng sợi?
Lý do chính là sự tiện lợi lắp đặt. một cảm biến hình chữ nhật có thể dễ dàng hơn để lắp đặt trên bề mặt máy bằng phẳng hoặc hỗ trợ,và trong nhiều thiết kế máy thực tế mà lợi thế cơ học vượt quá sự linh hoạt của một thân hình hình trụ.

Q3: Thiết kế không bị che chắn có ý nghĩa gì trong việc sử dụng thực tế?
Nó có nghĩa là trường cảm biến mở rộng rộng hơn so với loại bảo vệ gắn phơi, giúp đạt được phạm vi 10 mm.

Về mặt thực tế, người lắp đặt nên để lại khoảng cách thích hợp xung quanh mặt cảm biến và xem xét kim loại xung quanh trong quá trình lắp đặt để duy trì phát hiện ổn định.

Q4: TL-N10ME1 có phù hợp với môi trường nhà máy tiêu chuẩn không?
Vâng, phạm vi hoạt động được công bố, cấu hình gia đình lớp IP67 và các tính năng bảo vệ tích hợp làm cho nó phù hợp cho việc sử dụng công nghiệp thông thường.

Nó được thiết kế như một cảm biến độ gần tiêu chuẩn thực tế hơn là một máy dò mục đích chung hạng nhẹ.

Q5: Những gì người mua nên xác minh trước khi đặt mua thay thế?
Người mua nên xác nhận hậu tố mô hình chính xác, chiều dài cáp, kích thước cơ thể hình chữ nhật, khoảng cách cảm biến và định dạng đầu ra 3 dây NPN NO DC.

Đối với công việc thay thế, phù hợp với phong cách lắp đặt cơ học cũng quan trọng như phù hợp với thông số kỹ thuật điện.
