Pin 6V PANASONIC BR-2/3AGCT4A nguyên bản BR-2/3AGCT4A BR2/3AGCT4A

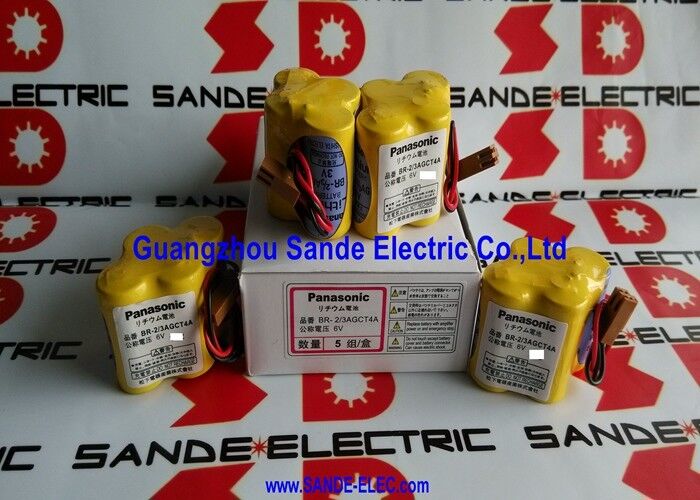

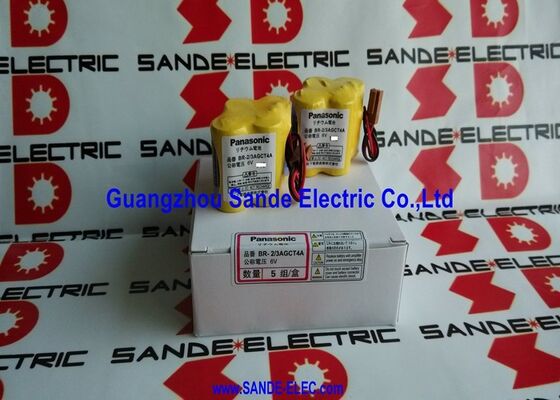

BR-2/3AGCT4A. Panasonic BR Series 4-Cell Lithium Battery 6V / 2900mAh / FANUC Alpha iSV / Beta iSV / A98L-0031-0025

BR-2 / 3AGCT4A ¢ Bộ sưu tập bốn tế bào cho hệ thống FANUC Alpha và Beta iSV

BR-2 / 3AGCT4A là một bộ pin lithium 4-cell Panasonic BR-series cho các hệ thống servo tích hợp FANUC Alpha iSV và Beta iSV, và bộ điều khiển CNC và robot Series 18-T. The pack's 2900mAh capacity — delivered at 6V from four BR-2/3AG cells — provides the higher energy reserve demanded by the FANUC iSV amplifier families compared to the simpler 2-cell packs used in earlier Beta and Alpha servo generations.

Mỗi tế bào BR-2/3AG cung cấp 3V riêng lẻ.Bốn tế bào trong BR-2 / 3AGCT4A được cấu hình để cung cấp đầu ra 6V, duy trì bộ mã hóa và bộ nhớ tham số trong tất cả các biến thể khuếch đại FANUC tương thích thông qua thời gian tắt điện.

Các thông số kỹ thuật chính

Chọn giữa BR-2/3AGCT4A và BR-CCF2TH

Hai bộ pin 6V của gia đình FANUC Alpha với các lớp dung lượng khác nhau:

Cả hai hoạt động ở 6V với cùng một gia đình đầu nối JAE màu nâu.Chọn dựa trên số bộ phận được chỉ định của bộ khuếch đại được cài đặt.

Các kịch bản ứng dụng

báo động pin Alpha iSV:Một FANUC CNC với ổ servo Alpha iSV hiển thị báo động pin trên một trục. BR-2 / 3AGCT4A được xác định từ tham chiếu pin trong hướng dẫn bảo trì (A98L-0031-0025).Việc thay thế trong thời gian ngừng hoạt động theo kế hoạch giữ lại các thông số servo.

Bộ phận thay thế chủ động của dòng 18-T CNC:Chu kỳ thay pin CNC 18T của trung tâm quay đòi hỏi BR-2 / 3AGCT4A theo lịch trình 3 năm thay thế chủ động trước khi báo động bảo vệ dữ liệu chương trình và công cụ khỏi mất không dự kiến.

Câu hỏi thường gặp

Câu 1: báo động FANUC nào cho thấy BR-2/3AGCT4A cần thay thế?

CNC hoặc bộ khuếch đại tạo ra mã báo động, thường là AL-9F (cảnh báo pin, thông báo trước), tiếp theo là AL-92 (năng lượng pin thấp, thay thế khẩn cấp) trong ký hiệu Mitsubishi / FANUC servo,hoặc báo động pin CNC tương đương. Thay vào AL-9F, không phải AL-92 AL-92 cho thấy pin gần hết.

Q2: Có thể thay thế BR-2/3AGCT4A trong khi hệ thống FANUC được bật?

Có thay thế với hệ thống điện trên. nguồn cung cấp khuếch đại duy trì bộ nhớ trong khi chạy. Kết nối gói mới trước khi loại bỏ cũ nếu có thể.Thay thế với nguồn tắt đòi hỏi kết nối nhanh để tránh mất trí nhớ.

Q3: Đâu là tham chiếu chéo giữa BR-2/3AGCT4A và A98L-0031-0025?

Cả hai đều xác định cùng một pin A98L-0031-0025 là mã thông số kỹ thuật nội bộ của FANUC được sử dụng trong tài liệu kỹ thuật và hướng dẫn phụ tùng của FANUC; BR-2 / 3AGCT4A là tên gọi pin / gói của Panasonic.A06B-6114-K504 là số đơn đặt hàng phụ tùng dịch vụ FANUC cho cùng một gói.

Q4: BR-2 / 3AGCT4A khác với BR-AGCF2W nhỏ hơn được sử dụng trong các hệ thống FANUC khác như thế nào?

BR-AGCF2W sử dụng pin kích thước 2 × A cho 6V ở khoảng 1800mAh for FANUC Beta amplifier (Beta SVU, Beta iSV ở dạng cũ hơn). BR-2 / 3AGCT4A sử dụng pin kích thước 4 × 2/3A cho 6V ở 2900mAh for Alpha iSV,Beta iSV (hình thức mới hơn), và 18-T CNC. Hai gói không thể thay thế nhau xác nhận từ nhãn cổng pin của bộ khuếch đại biến thể cần thiết.
