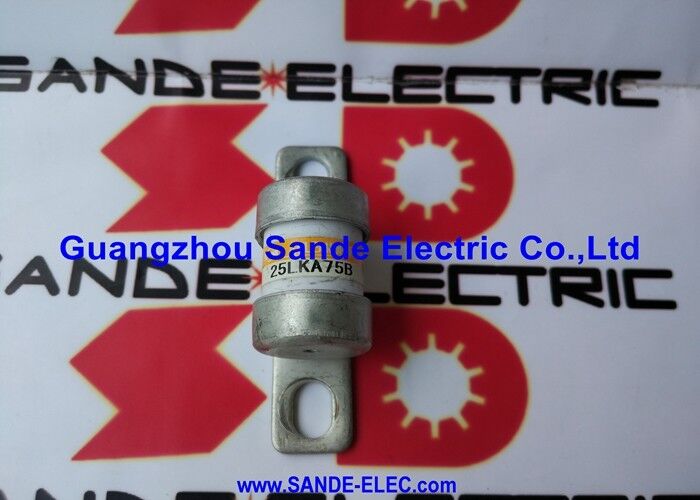

HINODE 25LKA75B | Cầu chì bảo vệ bán dẫn tác dụng nhanh — Ngắt 75A / AC250V / DC350V / 100kA / Trung tâm 57,5 ​​mm / 44 mm / I²t trước hồ quang 360 A²

Cầu chì cho chất bán dẫn - Tại sao cầu chì tiêu chuẩn không đủ tiêu chuẩn

Bộ ngắt mạch thông thường và cầu chì thổi chậm bảo vệ dây cáp và động cơ. Chúng hoạt động trong vòng hàng chục đến hàng trăm mili giây sau khi bắt đầu quá tải. Đối với các thiết bị bán dẫn - IGBT, thyristor, MOSFET và điốt trong bộ biến tần, ổ đĩa và nguồn điện - thời gian phản ứng đó quá chậm.

Các thiết bị bán dẫn có thể bị phá hủy bởi dòng điện sự cố tính bằng micro giây, rất lâu trước khi một thiết bị bảo vệ thông thường bắt đầu mở ra. Cầu chì bán dẫn tốc độ cao như

25LKA75B được xếp hạng và kiểm tra tốc độ xóa chu kỳ phụ. Cầu chì ngắt dòng điện sự cố trong một phần của nửa chu kỳ AC, trước khi chất bán dẫn hấp thụ đủ năng lượng để bị hỏng.

25LKA75B là dòng điện định mức 75A trong dòng 25LKA/25LKB, dành cho các mạch biến tần, UPS và nguồn điện từ nhỏ đến trung bình hoạt động ở điện áp lên đến 250VAC hoặc 350VDC.

Thông số kỹ thuật chính

I²t - Con số tới hạn cho sự phối hợp chất bán dẫn

Giá trị I2t là năng lượng truyền qua cầu chì khi xảy ra sự cố - tích phân của bình phương dòng điện theo thời gian từ khi bắt đầu có sự cố đến khi ngắt mạch. Đây là con số mà các nhà sản xuất thiết bị bán dẫn sử dụng để chỉ định khả năng chịu đựng của linh kiện.

Đối với 25LKA75B:

• Trước cung I2t = 360 A2s- năng lượng truyền từ khi bắt đầu có sự cố đến khi phần tử cầu chảy nóng chảy. Đây là tiêu chuẩn phối hợp năng lượng tối thiểu với xếp hạng I2t cao nhất của chất bán dẫn được bảo vệ.
• Tổng diện tích I2t = 2.100 A2- năng lượng từ sự cố bắt đầu cho đến khi tắt hồ quang. Đây là tổng năng lượng mà mạch được bảo vệ phải chịu được trong suốt quá trình xóa hoàn toàn.

Trong một thiết kế được phối hợp hợp lý, I2t định mức của chất bán dẫn (từ bảng dữ liệu của nó) phải vượt quá tổng I2t của cầu chì. Tổng I2t 2.100 A2 của 25LKA75B xác định định mức bán dẫn tối đa cần thiết để phối hợp ở 75A.

Kịch bản ứng dụng

Bảo vệ biến tần (biến tần):Bộ chỉnh lưu hoặc mô-đun IGBT của biến tần 250VACPWM được bảo vệ bởi cầu chì 25LKA75B ở phía đầu vào AC hoặc bus DC. Tốc độ xóa nhanh giúp ngăn ngừa lỗi IGBT khi xảy ra sự cố đoản mạch; các giá trị I2t 360/2.100 A2 được điều phối theo khả năng chịu đựng I2t được chỉ định của IGBT.

Bảo vệ đầu vào UPS:Cầu chỉnh lưu bán dẫn của hệ thống UPS được bảo vệ bằng cầu chì 25LKA75B. Phản ứng tác động nhanh bảo vệ điốt chỉnh lưu khỏi dòng điện sự cố trong quá trình sạc pin hoặc các sự kiện nhất thời đầu vào.

Bảo vệ thyristor cung cấp điện:Bộ nguồn chỉnh lưu có điều khiển sử dụng thyristor (SCR) trên nguồn điện 250VAC. 25LKA75B cung cấp khả năng bảo vệ xóa nhanh mà thyristor yêu cầu khi có lỗi.

Câu hỏi thường gặp

Câu hỏi 1: Dòng điện nung chảy tối thiểu cho 25LKA75B là bao nhiêu?

Sê-ri 25LKA có cảnh báo: hồ quang có thể xảy ra nếu dòng điện cầu chì nhỏ hơn 8 lần dòng điện định mức của cầu chì. Đối với 25LKA75B (75A), điều này có nghĩa là chỉ phải dựa vào cầu chì khi có dòng điện sự cố ít nhất là 600A. Dưới mức này, hồ quang sau khi phần tử cầu chì nóng chảy có thể không được dập tắt một cách đáng tin cậy. Đối với các mạch có dòng điện sự cố có thể giảm xuống dưới định mức 8×, nên sử dụng cầu chì kết hợp với các thiết bị bảo vệ khác.

Câu 2: Sự khác biệt giữa 25LKA75B và 25LKA75SB là gì?

25LKA75SB là phiên bản có chỉ báo nung chảy - một công tắc vi mô có thể được gắn trên cơ cấu chỉ báo. Khi cầu chì mở (nổ), công tắc vi mô chỉ báo sẽ thay đổi trạng thái, cung cấp tín hiệu điện bên ngoài mà hệ thống điều khiển có thể phát hiện. 25LKA75B (bộ phận này) không có đèn báo. Trong trường hợp trạng thái nổ cầu chì phải được báo hiệu trở lại hệ thống giám sát thì phải chỉ định 25LKA75SB; khi kiểm tra bằng mắt là đủ thì sử dụng 25LKA75B.

Câu hỏi 3: 25LKA75B có thể được sử dụng trong các ứng dụng bus DC trên 350VDC không?

Không. Điện áp định mức DC là 350VDC (thông số TUV) hoặc 400VDC (thông số UL, 50kA). Đối với các ứng dụng bus DC trên 400VDC — chẳng hạn như biến tần 480/600VAC có bus DC 650–800VDC — phải chỉ định cầu chì định mức điện áp DC cao hơn từ dòng khác (chẳng hạn như dòng 660GHK hoặc 850GHK của HINODE). Việc sử dụng cầu chì định mức 350/400VDC trong mạch bus DC cao hơn có nguy cơ không làm gián đoạn dòng điện sự cố và hậu quả là hỏa hoạn hoặc hư hỏng thiết bị.

Câu hỏi 4: 25LKA75B được gắn vật lý như thế nào?

Giá đỡ 25LKA75B sử dụng kết nối bắt vít ở hai đầu cuối cách nhau một khoảng cách trung tâm 44mm. Tổng chiều dài 57,5mm và tâm bu lông 44mm phù hợp với các khối giá đỡ cầu chì bán dẫn tiêu chuẩn được thiết kế cho loại cầu chì này. Xác nhận kích thước dòng điện, điện áp và tâm bu lông định mức của giá đỡ cầu chì phù hợp với thông số vật lý của 25LKA75B trước khi lắp đặt.

Câu 5: Mối quan hệ giữa HINODE và KYOSAN trên các cầu chì này là gì?

HINODE Electric Co., Ltd. (日出電気) và tên thương hiệu KYOSAN truyền thống đều đề cập đến các sản phẩm của cùng một nhà sản xuất. Một số danh sách nhà phân phối và tài liệu thiết bị cũ hơn gọi các cầu chì này là KYOSAN 25LKA75B. Cả hai tên đều đề cập đến cùng một sản phẩm cầu chì vật lý - HINODE là tên công ty và tên thương hiệu hiện tại.
