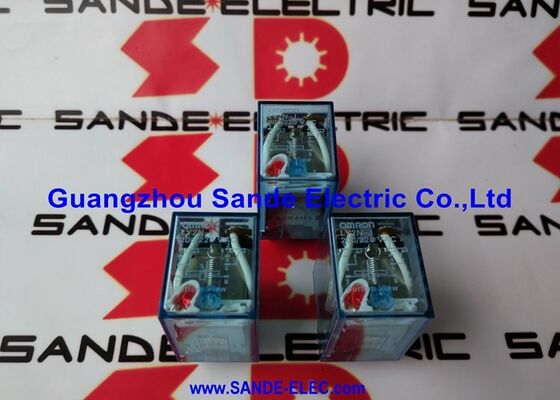

Omron Relay LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

Omron LY2N-J | Rơ-le nguồn DPDT dòng LY — Ổ cắm 10A / 250V AC / 8 chân / Đèn báo LED / Rào chắn hồ quang

DPDT, đèn chỉ báo LED và rào cản hồ quang xử lý 2.000V AC

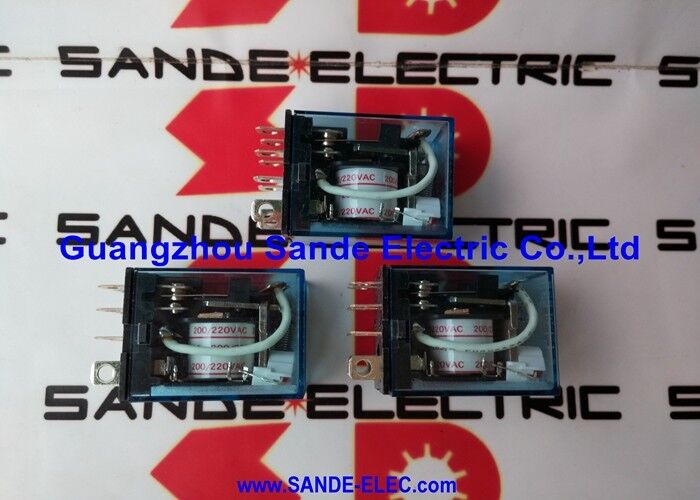

LY2N-J là biến thể được trang bị đèn LED của rơle nguồn LY2N của Omron - hậu tố "J" biểu thị đèn báo hoạt động tích hợp sẽ sáng khi cuộn dây được cấp điện. Xác nhận trạng thái trực quan này rất hữu ích trong các bản dựng bảng điều khiển nơi cần hiển thị hoạt động của rơle mà không cần thiết bị kiểm tra. Rào chắn hồ quang cung cấp cường độ điện môi AC 2.000V giữa các tiếp điểm mở, bao gồm các điều kiện chuyển mạch trong đó đáng lo ngại về quá độ điện áp cao.

Cấu hình tiếp điểm DPDT (Double Pole Double Throw) cung cấp hai bộ công tắc độc lập từ một cuộn dây rơle. Mỗi bộ bao gồm một tiếp điểm thường mở và một tiếp điểm thường đóng, chuyển mạch độc lập ở tải định mức. Trong hệ thống dây điện bảng điều khiển thực tế, DPDT bao gồm các mạch yêu cầu cả tiếp điểm đóng (để cấp điện cho tải) và tiếp điểm ngắt (để phản hồi hoặc khóa liên động) từ cùng một rơle - hai rơle một cực riêng biệt được thay thế bằng một bộ DPDT.

Định dạng plug-in 8 chân sử dụng cùng cách sắp xếp thiết bị đầu cuối và dấu chân vật lý như dòng rơle MY của Omron. Bảng điều khiển đã sử dụng ổ cắm rơle MY (PYF08A) chấp nhận LY2N-J mà không có bất kỳ thay đổi nào về hệ thống dây điện. Điện áp cuộn dây phải được chỉ định khi đặt hàng - thân rơle và các tiếp điểm giống nhau trên các biến thể điện áp; chỉ có cuộn dây thay đổi.

Thông số kỹ thuật chính

LY vs MY - Mức sức mạnh và kích thước vật lý

LY2N-J vừa với ổ cắm PYF08A cũng tương thích với rơle Omron MY. Sự khác biệt chính là công suất: dòng LY là rơle đa dụng có dòng điện cao hơn của Omron (định mức tiếp điểm 10A), trong khi dòng MY thường xử lý các tải có dòng điện thấp hơn. Đối với các mạch chuyển mạch tải 10A - bộ khởi động động cơ, bộ sưởi, van điện từ ở dòng điện cuộn dây đầy đủ - định mức tiếp điểm của LY2N-J là thông số kỹ thuật phù hợp.

Câu hỏi thường gặp

Câu hỏi 1: LY2N-J yêu cầu ổ cắm nào và nó có tương thích với ổ cắm rơle CỦA TÔI không?

LY2N-J sử dụng định dạng plug-in 8 chân — tương thích với PYF08A (giá đỡ rãnh/kết nối phía trước), PYF08A-E (loại bảo vệ ngón tay), PY08 (kết nối phía sau) và ổ cắm PY08QN. Cách sắp xếp chân cắm giống như dòng rơle MY, vì vậy các ổ cắm rơle MY hiện tại chấp nhận trực tiếp LY2N-J mà không cần thay đổi dây dẫn.

Câu 2: Hậu tố "J" có ý nghĩa gì trên LY2N-J?

Hậu tố J xác định biến thể chỉ báo hoạt động của đèn LED. Khi cuộn dây rơle được cấp điện, đèn LED sẽ sáng - cung cấp xác nhận rõ ràng về trạng thái rơle từ phía trước bảng điều khiển. Cơ sở LY2N không có -J không mang chỉ báo. Các tùy chọn hậu tố bổ sung bao gồm triệt tiêu đi-ốt, nút ấn để kiểm tra và tiếp điểm chia đôi cho các ứng dụng cụ thể.

Câu 3: Điện áp cuộn dây được chỉ định như thế nào khi đặt hàng?

Điện áp cuộn dây không được bao gồm trong số bộ phận cơ sở LY2N-J. Thêm điện áp cuộn dây định mức khi đặt hàng — ví dụ: LY2N-J DC24 cho cuộn dây 24V DC hoặc LY2N-J AC220/240 cho cuộn dây AC 220/240V. Thân rơle giống nhau trên tất cả các biến thể điện áp; cuộn dây cuộn dây khác nhau. Xác nhận điện áp cung cấp của bảng điều khiển trước khi đặt hàng.

Câu 4: Vật liệu tiếp xúc trên LY2N-J là gì?

Địa chỉ liên lạc hợp kim bạc. Đối với tải công nghiệp điện trở và cảm ứng tiêu chuẩn ở 10A/250VAC, các tiếp điểm bằng hợp kim bạc là phù hợp. Để chuyển đổi các tín hiệu ở mức rất thấp (dưới 1A, dưới 24V) trong đó độ tin cậy của tiếp điểm là quan trọng, hãy xem xét các biến thể tiếp điểm chia đôi của Omron hoặc các loại rơle được xếp hạng riêng cho chuyển mạch tải vi mô.

Câu hỏi 5: LY2N-J có thể chuyển đổi đồng thời cả tải AC và DC trên các cực khác nhau không?

Đúng. Hai bộ tiếp điểm của DPDT độc lập về điện - mỗi bộ chuyển mạch riêng ở điện áp riêng. Một tiếp điểm thường mở có thể chuyển đổi tải AC trong khi tiếp điểm thường đóng của cùng một rơle cung cấp tín hiệu phản hồi DC, miễn là mỗi mạch nằm trong giới hạn định mức cho mỗi tiếp điểm.
