Một Fanuc mới A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120. ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ █ ██ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █

Số phần:A02B-0281-C120

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Đơn vị MDI (MDI Unit)

Series:A02B-0281

Lớp đầu vào người vận hành cho các bộ điều khiển CNC độc lập của FANUC

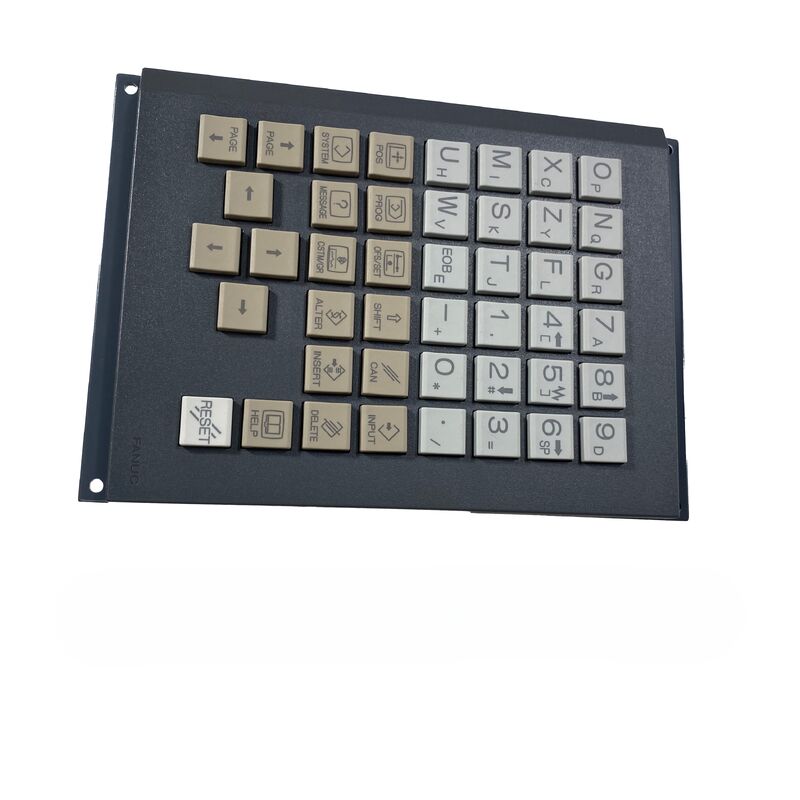

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, sửa đổi các thông số, trượt trượt và quản lý các chức năng máy.

Bộ điều khiển CNC FANUC series i được chia thành hai cấu hình vật lý: loại gắn trên màn hình LCD, nơi màn hình và MDI được kết hợp trong một đơn vị và loại độc lập,nơi màn hình CNC là một đơn vị riêng biệt và MDI là một bàn phím riêng biệt. A02B-0281-C120 là MDI độc lập được lắp đặt tại bảng điều khiển máy trong một vị trí phù hợp với ergonomics người vận hành, cáp trở lại với đơn vị điều khiển CNC.

Danh hiệu "chuyển ngang" xác định định hướng bố trí bàn phím cho máy công cụ xoắn (chuyển).bảng điều khiển người vận hành thường đối diện với người vận hành theo chiều ngang phía trước khu vực làm việcNó khác với các biến thể MDI trung tâm gia công (loại M) sử dụng các cấu hình bố trí khác nhau.

Các thông số kỹ thuật chính

Các biến thể hậu tố ️ xác nhận trước khi đặt hàng

A02B-0281-C120 tồn tại trong một số cấu hình hậu tố xác định bộ phím chính xác:

Chuyển tiếp xác định các phím nào hiện diện và được dán nhãn trên bàn phím.Xác nhận hậu tố của MDI được cài đặt từ nhãn của riêng nó trước khi đặt hàng một hậu tố không chính xác phù hợp với CNC cơ học nhưng trình bày các nhãn và chức năng chính khác nhau.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa MDI loại riêng biệt và MDI gắn trên màn hình LCD là gì?

Trên một máy tính CNC loại i-series gắn trên màn hình LCD, màn hình và bàn phím MDI được kết hợp trong một đơn vị tích hợp.màn hình hiển thị và MDI được tách biệt MDI (A02B-0281-C120) kết nối với đơn vị điều khiển CNC bằng cáp và gắn độc lậpCấu hình ban đầu của máy xác định loại máy nào là chính xác; MDI độc lập không thể thay thế MDI loại gắn trên màn hình LCD, và ngược lại.

Câu 2: A02B-0281-C120 có tương thích với các trung tâm gia công cũng như máy quay không?

-C120 được cấu hình đặc biệt cho máy quay CNC (chuyển) trong bố trí ngang.Cài đặt một MDI loại quay trên một trung tâm gia công có thể gây ra sự không phù hợp chức năng khóaKiểm tra loại máy trước khi đặt hàng.

Q3: MDI không phản ứng khi nhấn phím. Làm thế nào để chẩn đoán lỗi?

Kiểm tra kết nối cáp giữa MDI và đơn vị điều khiển CNC - một cáp lỏng hoặc bị hư hỏng là nguyên nhân phổ biến nhất của sự cố MDI.Kiểm tra PCB kết nối A20B-1008-0510 đi kèm với đơn vị để tìm dấu hiệu hỏngNếu cáp và đầu nối được xác nhận tốt, chính bàn phím MDI cần thay thế.

Q4: A02B-0281-C120 có bao gồm PCB kết nối không?

Đúng vậy, đơn vị được cung cấp với PCB kết nối nhỏ (A20B-1008-0510) xử lý giao diện giữa bàn phím MDI và cáp CNC.Xác nhận PCB kết nối được bao gồm và không bị hư hại khi kiểm tra một đơn vị sử dụng hoặc dư thừa.

Q5: Dòng CNC nào tương thích với A02B-0281-C120?

Dòng A02B-0281 MDI được thiết kế cho các bộ điều khiển CNC FANUC series i trong cấu hình độc lập ¢ Series 16i, 18i, 21i, 0i và các mô hình series i liên quan sử dụng kiến trúc MDI riêng biệt.Sự tương thích phụ thuộc vào mô hình CNC cụ thể và cấu hình bảng điều khiển. Xác nhận với máy FANUC CNC mô hình chỉ định trước khi đặt hàng.
