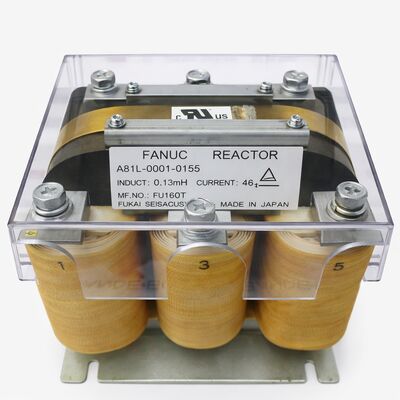

A81L-0001-0155 Lò phản ứng động cơ servo AC Fanuc A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155

Số phần:A81L-0001-0155

Series:A81L-0001

Loại:Lực phản ứng 3 pha AC

Nguồn gốc:Nhật Bản

Điều kiện:Mới / dư thừa / Được sử dụng có sẵn

Tổng quan

CácFanuc A81L-0001-0155là một lò phản ứng dây chuyền AC 3 pha với nhiệt độ 46A với độ hấp dẫn 0,13mH và 240V AC,được sử dụng trong các hệ thống Fanuc CNC servo và spindle drive như là một thành phần chất lượng điện thụ động giữa nguồn cung cấp điện vào và nguồn đầu vào của tủ truyền động.

Nó ngồi nhỏ về mặt vật lý đối với chỉ số hiện tại của nó, được kéo ra khỏi dịch vụ, một đơn vị loại này nặng khoảng 9 lbs và làm việc của nó một cách âm thầm, không có bộ phận chuyển động, không có kết nối điện của riêng nó,và không yêu cầu cấu hình.

Những gì nó làm là đơn giản nhưng hậu quả. ba cảm ứng ¢ một mỗi giai đoạn ¢ trong loạt với nguồn cung cấp AC tạo ra một trở ngại được kiểm soát mà giới hạn dòng chảy vào trong khi động lực điện trên,làm suy giảm điện áp chuyển tiếp trước khi chúng đạt đến giai đoạn chỉnh sửa của ổ đĩa, và giảm các dòng hài hòa mà mạch chuyển mạch của ổ đĩa tạo ra trở lại nguồn cung cấp.

Giá trị của chúng tích lũy qua nhiều tháng và nhiều năm chu kỳ điện, nhiễu điện áp, và giờ hoạt độngvà cung cấp cơ sở hạ tầng phân phối theo cách mà một lò phản ứng bị mất sẽ không.

Được xác nhận được lắp đặt trên các trung tâm gia công dọc Fanuc Fortune VMC-55 và các nền tảng điều khiển FANUC 0i-MC tương tự,A81L-0001-0155 là lò phản ứng được chỉ định chính xác cho các hệ thống truyền động mà nó bảo vệ.

Dòng A81L-0001 bao gồm một loạt các chỉ số điện và độ thắt trong các cấu hình ổ đĩa Fanuc khác nhau số 0155 xác định đơn vị 46A / 0.13mH / 240V cụ thể này.

Các thông số kỹ thuật chính

46A, 0.13mH Đọc thông số kỹ thuật

Giá trị dòng và công suất cùng nhau xác định hoạt động của lò phản ứng và hệ thống điều khiển mà nó thuộc về.Đánh giá 46A là công suất dòng điện liên tục tổng dòng điện đầu vào AC của các mô-đun ổ servo và trục mà nó cung cấp, được lấy từ nguồn điện dưới tải trọng hoạt động bình thường.

Trên một hệ thống truyền động Fanuc đa trục, dòng điện tổng hợp bao gồm tất cả các trục chạy đồng thời trong điều kiện tải trọng gia công điển hình, không chỉ trục riêng lẻ nặng nhất.

Khả năng cảm ứng 0,13mH nằm giữa lò phản ứng A81L-0001-0155 và các lò phản ứng khác trong cùng một loạt A81L.

Độ thấm cao hơn cung cấp suy giảm hài hòa mạnh hơn và giới hạn đột nhập hiệu quả hơn nhưng cũng giới thiệu sự sụt giảm điện áp nhiều hơn trên lò phản ứng ở dòng điện định lượng đầy đủ.

Giá trị 0,13mH đại diện cho độ điện dẫn mà kỹ thuật Fanuc xác định phù hợp với hệ thống động cơ mà lò phản ứng này được xác định cho:Bảo vệ đủ để kéo dài đáng kể tuổi thọ của các thành phần ổ đĩa, mà không có sự sụt giảm điện áp đủ để kéo điện áp xe buýt DC xuống dưới ngưỡng hoạt động của ổ đĩa trong thời điểm nhu cầu cao điểm.

Năng lượng định mức 240V xác nhận lò phản ứng này được thiết kế cho điện áp cung cấp ba pha 200 ⋅ 240VAC được sử dụng với các hệ thống ổ đĩa lớp Fanuc 200V trên toàn cầu.

Nó không được đánh giá cho các hệ thống ba pha 400V hoặc 480V ¢ đòi hỏi các lò phản ứng lớp điện áp cao hơn từ cùng một gia đình A81L.

Các lò phản ứng bảo vệ gì và tại sao việc loại bỏ nó tạo ra rủi ro

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motorNhững diode thẳng dẫn trực tiếp trong con đường của hai loại căng thẳng điện mà lò phản ứng đường dây giới hạn:

Điện vào vào.Khi các tụ điện bus DC của ổ đĩa được giải điện tại thời điểm áp dụng điện, chúng hút một đợt tăng lớn từ nguồn cung cấp.

Với lò phản ứng trong mạch, cảm ứng chống lại sự gia tăng dòng điện nhanh chóng và cho phép các tụ điện sạc dần dần.

Không có lò phản ứng, mỗi chu kỳ điện cung cấp đầy đủ không bị hạn chế thâm nhập vào các diode rectifier một sự kiện căng thẳng mà, lặp đi lặp lại qua hàng ngàn chu kỳ điện trong suốt cuộc đời của máy,góp phần vào sự suy giảm dần dần của máy thẳng.

Điện áp chuyển tiếp từ môi trường mạng lưới.Các nguồn cung cấp mạng công nghiệp mang các biến động điện áp nhanh từ chuyển đổi tiếp xúc, khởi động động cơ gần đó và các sự kiện chuyển đổi tiện ích.Những transients xuất hiện tại đầu vào ổ đĩa như tăng nhanh chóng điện áp.

Độ điện dẫn của lò phản ứng hạn chế tốc độ tăng điện áp, cho phép mạch bảo vệ đầu vào của ổ đĩa có thời gian để phản ứng.

Không có giới hạn này, các transient đạt được bộ chỉnh và tụ bus DC ở tốc độ hoàn toàn.

Chạy một hệ thống truyền động Fanuc mà không có lò phản ứng đường dây được chỉ định có thể hoạt động nhưng loại bỏ cả hai cơ chế bảo vệ.

Trên một máy sản xuất dự kiến sẽ hoạt động trong nhiều năm, sự lựa chọn đó trao đổi một chi phí thành phần hiện tại nhỏ đối với một lỗi mô-đun truyền động chi phí cao hơn mà không có cảnh báo.

Đặt và lắp đặt

A81L-0001-0155 lắp đặt hàng loạt với cả ba giai đoạn của nguồn cung cấp nguồn AC,giữa bộ ngắt mạch chính hoặc bộ cô lập hợp nhất và các đầu cuối đầu vào AC của Fanuc Power Supply Module (PSM) hoặc bus đầu vào nguồn điện chính.

Ba dây dẫn chính đi qua ba cuộn dây cảm ứng của lò phản ứng trước khi đạt đến đầu vào động cơ.và không có yêu cầu cung cấp điện cho chính lò phản ứng ̇ nó hoàn toàn thụ động.

Các kết nối đầu cuối của lò phản ứng mang toàn bộ dòng điện điện liên tục dưới tải trọng. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

Ghi chú nguồn gốc

A81L-0001-0155 có sẵn thông qua Fanuc MRO và thị trường dư thừa trong điều kiện mới, dư thừa và sử dụng.Kiểm tra các kết nối đầu cuối để xem có bị đổi màu hoặc tổn thương do nhiệt, kiểm tra tất cả ba cuộn dây đều còn nguyên vẹn (một kiểm tra kháng đơn giản xác nhận tính liên tục), và xác nhận giá trị cảm ứng bằng đồng hồ LCR nếu lịch sử dịch vụ của đơn vị không được biết.

Các lò phản ứng không có cơ chế hao mòn cố hữu ¢ một đơn vị trong tình trạng vật lý tốt với cuộn dây nguyên vẹn sẽ hoạt động giống hệt với một đơn vị mới.

Hãy xác nhận hậu tố chính xác trước khi đặt hàng.

Dòng A81L-0001 bao gồm nhiều giá trị điện và độ thấm qua các cấu hình hệ thống ổ đĩa khác nhau.Thông số kỹ thuật 13mH cụ thể phụ tố liền kề trong cùng một loạt có các chỉ số khác nhau và không tương đương với nhau.

Câu hỏi thường gặp

Q1: Các cấu hình máy CNC Fanuc nào sử dụng A81L-0001-0155?

Lò phản ứng này đã được xác nhận được lắp đặt trong các trung tâm gia công dọc được điều khiển bởi Fanuc bao gồm Fortune VMC-55 với điều khiển Fanuc 0i-MC. the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

Q2: Hệ thống truyền động có thể hoạt động mà không có lò phản ứng dây chuyền được trang bị không?

Các động cơ sẽ hoạt động mà không có lò phản ứng trong ngắn hạn, nhưng làm như vậy loại bỏ giới hạn xâm nhập và suy giảm tạm thời mà nó cung cấp.Mỗi chu kỳ năng lượng cung cấp không giới hạn dòng chảy vào các diode rectifier. Điện áp chuyển động trên mạng lưới đạt được đầu vào ổ đĩa với tốc độ hoàn toàn.

Theo thời gian, những căng thẳng này đẩy nhanh sự suy thoái của máy chỉnh và lão hóa tụ bus DC.Hậu quả thực tế xuất hiện như sự cố ổ đĩa sớm, thường không có cảnh báo, chứ không phải là bất kỳ vấn đề vận hành ngay lập tức.Thay thế một mô-đun khuếch đại động cơ vượt quá đáng kể chi phí bảo trì lò phản ứng.

Q3: A81L-0001-0155 có thể thay thế với A81L-0001-0156 hoặc A81L-0001-0157 không?

Không, không phải mà không cần xác minh kỹ thuật. 0156 được đánh giá ở 62A / 0.14mH và 0157 ở 110A / 0.07mH.Mỗi hậu tố tương ứng với một cấu hình hệ thống truyền động cụ thể với các yêu cầu về điện tổng thể và độ thấm khác nhau.

Sử dụng một lò phản ứng không đủ kích thước (điện lượng thấp hơn) có nguy cơ tồn tại quá mức thông qua các cuộn dây. Sử dụng một giá trị cảm ứng khác nhau thay đổi các đặc điểm bảo vệ hoà và xâm nhập.Luôn luôn phù hợp với số phần hậu tố chính xác với các đặc điểm kỹ thuật hệ thống ổ đĩa.

Q4: Làm thế nào để xác minh A81L-0001-0155 đã sử dụng trước khi lắp đặt?

Kiểm tra các kết nối đầu cuối để kiểm tra sự đổi màu do nhiệt hoặc phần cứng lỏng lẻo.Đo kháng cự trên mỗi ba cuộn dây để xác nhận tính liên tục và cân bằng pha tất cả ba nên đọc cùng một giá trị kháng cự thấp.

Kiểm tra không có sự liên tục giữa các cuộn dây hoặc giữa bất kỳ cuộn dây nào và cơ thể lò phản ứng (điều này sẽ chỉ ra sự cố cách nhiệt).Khả năng thổi 13mH với đồng hồ LCRMột đơn vị vượt qua các kiểm tra sẽ thực hiện giống hệt với một đơn vị mới.

Q5: Điều gì sẽ xảy ra nếu một lò phản ứng cao hơn từ cùng một loạt được sử dụng thay thế? ví dụ như 0157 ở 110A?

Dòng 0157 có dòng điện cao hơn sẽ cung cấp công suất dòng điện đầy đủ, nhưng độ thấm của nó (0,07mH) thấp hơn 0,13mH của 0155.Điều này làm giảm sự suy giảm hài hòa và giới hạn inrush so với lò phản ứng được chỉ định chính xác.

Động cơ sẽ hoạt động, và không có lỗi ngay lập tức sẽ xảy ra, nhưng hiệu quả bảo vệ được giảm tương đối với thông số kỹ thuật chính xác.phù hợp với hậu tố lò phản ứng Fanuc xác định với hệ thống truyền động là thực hành kỹ thuật chính xác.
