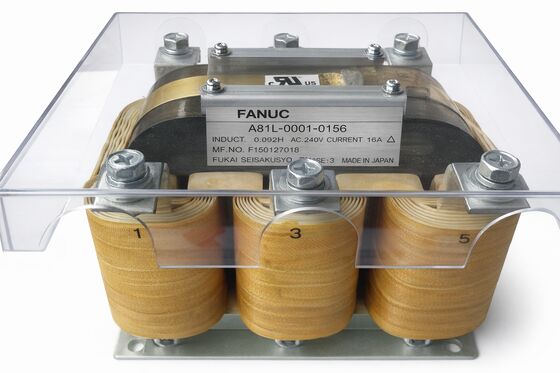

A81L-0001-0156 Lò phản ứng động cơ servo AC Fanuc A81L00010156 A8IL-OOOI-OI56

Fanuc A81L-0001-0156 | Cuộn kháng AC 3 pha — 62A, 0.14mH, 264V, Bảo vệ ổ đĩa CNC

Mã sản phẩm: A81L-0001-0156

Dòng: A81L-0001

Loại: Cuộn kháng AC 3 pha

Tình trạng: Có sẵn mới / đã qua sử dụng / hàng tồn kho

Tổng quan

Cuộn kháng AC 3 pha Fanuc A81L-0001-0156 là một cuộn kháng AC 3 pha có định mức 62A với độ tự cảm 0.14mH và định mức 264V AC, được thiết kế để sử dụng trong các hệ thống ổ đĩa servo và trục chính CNC của Fanuc. Nó được lắp đặt giữa nguồn điện lưới đầu vào và các đầu cuối đầu vào AC của hệ thống ổ đĩa, hoạt động như một trở kháng được kiểm soát nối tiếp với cả ba pha đồng thời. Vị trí đó — ngay tại điểm mà nguồn điện lưới thô tiếp xúc với các bộ phận điện tử ổ đĩa nhạy cảm — là nơi cuộn kháng phát huy tác dụng trong tủ điện.

So với cuộn kháng A81L-0001-0157 có dòng điện cao hơn (110A / 0.07mH), cuộn kháng A81L-0001-0156 có định mức dòng điện thấp hơn với giá trị độ tự cảm cao hơn.

Sự kết hợp đó cho thấy ứng dụng của nó: nó dành cho các cấu hình ổ đĩa Fanuc nhỏ hơn, nơi tổng dòng điện đầu vào tổng hợp ở mức vừa phải, và nơi độ tự cảm bổ sung cung cấp khả năng suy giảm hài và giới hạn dòng khởi động hiệu quả hơn so với các lựa chọn thay thế có độ tự cảm thấp hơn.

Trên các máy có một mô-đun khuếch đại servo, ổ đĩa trục chính nhỏ gọn hoặc cấu hình trục hạn chế, thông số kỹ thuật 62A / 0.14mH là phù hợp — không phải là giải pháp tạm thời, mà là sự kết hợp có chủ đích với các yêu cầu điện của hệ thống ổ đĩa.

Thông số kỹ thuật chính

Độ tự cảm cao hơn, Dòng điện thấp hơn — Hiểu rõ thông số kỹ thuật

Mối quan hệ giữa độ tự cảm và định mức dòng điện trong các cuộn kháng đường dây không phải là ngẫu nhiên. Độ tự cảm cao hơn tạo ra trở kháng lớn hơn, có nghĩa là giới hạn hiệu quả hơn cả dòng khởi động khi bật nguồn và dòng hài trong quá trình hoạt động.

Nhưng độ tự cảm cao hơn cũng tạo ra sụt áp lớn hơn ở dòng điện định mức đầy đủ — đó là lý do tại sao các cuộn kháng lớn hơn, có dòng điện cao hơn sử dụng giá trị độ tự cảm thấp hơn để giữ tổn thất điện áp trong giới hạn chấp nhận được đối với hệ thống ổ đĩa mà chúng cung cấp.

Ở mức 0.14mH và 62A, cuộn kháng A81L-0001-0156 nằm ở mức độ tự cảm cao hơn trong dòng cuộn kháng Fanuc A81L ở phân khúc dòng điện này.

Kết quả là khả năng triệt tiêu hài và giới hạn dòng khởi động tương đối mạnh mẽ cho công suất ổ đĩa mà nó bao phủ — hữu ích trong các cơ sở có chất lượng nguồn điện không ổn định, nơi các thiết bị nhạy cảm khác chia sẻ cùng một mạch nguồn, hoặc nơi lịch sử điện của máy bao gồm các lỗi đầu vào ổ đĩa không giải thích được mà một cuộn kháng hiệu quả hơn có thể đã ngăn chặn.

Điện áp định mức 264V xác nhận cuộn kháng này được thiết kế cho điện áp lưới công nghiệp quốc tế — đặc biệt là dải 200–240VAC được sử dụng trên khắp Châu Âu, Châu Á và các cấu hình tủ đơn 208V/240V phổ biến trong các lắp đặt công nghiệp ở Bắc Mỹ. Nó không được đánh giá cho hệ thống ba pha 480V.

Cuộn kháng bảo vệ cái gì, và như thế nào

Mọi bộ khuếch đại servo và bộ khuếch đại trục chính của Fanuc đều chứa một tầng chỉnh lưu — thường là cầu diode — chuyển đổi nguồn AC đầu vào thành điện áp bus DC mà bộ biến tần sử dụng để điều khiển động cơ. Tầng chỉnh lưu đó tiếp xúc trực tiếp với bất cứ điều gì nguồn điện lưới cung cấp: dòng khởi động, quá áp tức thời, nhiễu hài từ các thiết bị khác trên cùng một nguồn cung cấp và ứng suất nhiệt tích lũy của việc bật tắt nguồn lặp đi lặp lại.

Cuộn kháng A81L-0001-0156 giải quyết tất cả những điều này đồng thời. Tại thời điểm bật nguồn, độ tự cảm 0.14mH của nó chống lại nhu cầu dòng điện đột ngột từ các tụ điện bus DC chưa được sạc của ổ đĩa — dòng khởi động mà nếu không sẽ tăng vọt lên nhiều lần dòng điện hoạt động và gây ứng suất cho diode chỉnh lưu sau mỗi chu kỳ bật nguồn.

Trong suốt vòng đời hoạt động của một máy sản xuất bật nguồn một hoặc hai lần mỗi ca, việc giảm thiểu dòng khởi động lặp đi lặp lại này tạo ra sự khác biệt có thể đo lường được đối với tuổi thọ của bộ chỉnh lưu.

Trong quá trình hoạt động, việc chuyển mạch của bộ biến tần trong ổ đĩa servo và trục chính tạo ra các dòng hài ở bội số của tần số nguồn cung cấp — chủ yếu là hài bậc 5 và 7 trên hệ thống ba pha.

Những dòng này chảy ngược trở lại qua kết nối nguồn điện và có thể ảnh hưởng đến các thiết bị lân cận, gây ra các sự cố ngắt mạch không mong muốn trong các thiết bị bảo vệ nguồn cung cấp, hoặc góp phần gây ra các vấn đề nhiệt không giải thích được trong các máy biến áp phân phối. Độ tự cảm của cuộn kháng làm suy giảm các hài này tại nguồn, giữ chúng trong giới hạn chấp nhận được trên mạch nguồn.

Quá áp tức thời — các đỉnh đột ngột nhanh chóng từ việc chuyển mạch công tắc tơ gần đó, khởi động động cơ hoặc các sự kiện chuyển mạch của tiện ích — bị làm chậm lại bởi độ tự cảm của cuộn kháng trước khi chúng đến các tụ điện đầu vào của ổ đĩa.

Các tụ điện vẫn nhận năng lượng quá áp, nhưng chúng nhận nó với tốc độ tăng được kiểm soát thay vì là một bước tức thời, điều này làm giảm ứng suất lên lớp cách điện của tụ điện và kéo dài tuổi thọ của nó.

Lắp đặt trong tủ ổ đĩa

Cuộn kháng A81L-0001-0156 được lắp nối tiếp với ba dây dẫn pha nguồn, thường là ở đầu vào AC của bộ phận nguồn servo của máy. Trong hầu hết các cấu hình tủ ổ đĩa Fanuc, nguồn điện đi vào qua một bộ ngắt mạch hoặc khối cầu chì, đi qua cuộn kháng, và sau đó kết nối với Mô-đun Nguồn (PSM) hoặc trực tiếp với bus AC chính của hệ thống ổ đĩa.

Cuộn kháng không có kết nối điều khiển — nó là một thành phần thụ động hoàn toàn với ba đầu cuối nguồn vào và ba đầu cuối nguồn ra.

Với dòng điện định mức 62A, tiết diện dây dẫn cấp nguồn và ra khỏi cuộn kháng phải được định cỡ phù hợp. Dây dẫn có tiết diện quá nhỏ kết nối với cuộn kháng đường dây tạo ra nhiệt cục bộ tại các điểm nối tiếp mà không phụ thuộc vào bản thân cuộn kháng và sẽ không nhìn thấy được cho đến khi lớp cách điện hoặc phần cứng đầu cuối có dấu hiệu hư hỏng.

Xác nhận kích thước dây dẫn phù hợp với định mức 62A, không chỉ dòng điện đầu vào định mức của ổ đĩa phía sau, có thể thấp hơn trong điều kiện tải nhẹ.

Vị trí lắp đặt quan trọng đối với quản lý nhiệt. Các cuộn dây đồng và lõi sắt của cuộn kháng tiêu tán một phần năng lượng chảy qua chúng dưới dạng nhiệt.

Trong một tủ điện thông gió tốt, điều này được hấp thụ mà không gặp khó khăn ở nhiệt độ môi trường xung quanh vừa phải. Trong một vỏ kín hoặc thông gió kém, sự gia tăng nhiệt độ của cuộn kháng làm tăng thêm tải nhiệt tổng thể của tủ và nên được tính đến trong thông số kỹ thuật làm mát của tủ.

Tìm nguồn cung ứng và xác minh

Cuộn kháng A81L-0001-0156 có sẵn thông qua thị trường MRO và hàng tồn kho của Fanuc. Khi đánh giá một đơn vị đã qua sử dụng, hãy kiểm tra các kết nối đầu cuối xem có dấu hiệu quá nhiệt không — đổi màu, lớp cách điện bị chảy, hoặc phần cứng bị lỏng — và kiểm tra xem cả ba điểm nối dây đều còn nguyên vẹn và được siết chặt đúng cách.

Một phép đo điện trở đơn giản trên mỗi cuộn dây và giữa các cuộn dây và đất xác nhận tính toàn vẹn của lớp cách điện cơ bản.

Độ tự cảm của cuộn kháng có thể được xác minh bằng máy đo LCR nếu cần xác nhận giá trị trước khi lắp đặt, mặc dù điều này hiếm khi cần thiết đối với một đơn vị không có lịch sử hư hỏng rõ ràng.

Khi đặt hàng thay thế, hãy xác nhận cụ thể hậu tố 0156.

Dòng A81L-0001 bao gồm nhiều định mức cuộn kháng với độ tự cảm và dòng điện khác nhau — các hậu tố khác trong cùng một dòng không tương đương, ngay cả khi chúng trông giống nhau về mặt vật lý. Thông số kỹ thuật 62A / 0.14mH / 264V là duy nhất đối với 0156.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A81L-0001-0156 và A81L-0001-0157 là gì?

Cuộn kháng 0157 có định mức 110A với độ tự cảm 0.14mH — dòng điện cao hơn, độ tự cảm thấp hơn — phù hợp với các hệ thống ổ đĩa Fanuc lớn hơn với dòng điện đầu vào tổng hợp lớn hơn. Cuộn kháng 0156 có định mức 62A với độ tự cảm 0.14mH — độ tự cảm giống nhau, công suất dòng điện thấp hơn — phù hợp với các cấu hình ổ đĩa nhỏ hơn.

Sử dụng cuộn kháng 0157 trên một hệ thống được thiết kế cho cuộn kháng 0156 cung cấp đủ công suất dòng điện nhưng độ tự cảm giống nhau, do đó hiệu suất hài và dòng khởi động không thay đổi.

Sử dụng cuộn kháng 0156 nơi cuộn kháng 0157 được chỉ định có nguy cơ quá dòng liên tục qua các cuộn dây của cuộn kháng. Luôn khớp định mức dòng điện với dòng điện đầu vào thực tế của hệ thống ổ đĩa.

Q2: A81L-0001-0156 có tương thích với nguồn điện ba pha 480V không?

Không. Định mức điện áp 264V AC xác nhận cuộn kháng này được thiết kế cho nguồn điện lưới ba pha 200–240VAC, bao gồm điện áp nguồn tiêu chuẩn được sử dụng với các hệ thống ổ đĩa servo và trục chính loại 200V của Fanuc. Các hệ thống ổ đĩa loại 400V của Fanuc yêu cầu cuộn kháng có định mức cho loại điện áp đó.

Lắp đặt cuộn kháng có định mức 264V trên nguồn điện 480V là rủi ro cách điện và nguy cơ an toàn — loại điện áp của cuộn kháng phải khớp với điện áp nguồn.

Q3: Độ tự cảm 0.14mH so với các cuộn kháng đường dây thông thường như thế nào, và độ tự cảm cao hơn có phải luôn tốt hơn không?

0.14mH nằm ở mức trung bình đến cao đối với cuộn kháng ba pha 62A. Độ tự cảm cao hơn cung cấp khả năng suy giảm hài tốt hơn và giới hạn dòng khởi động mạnh hơn, nhưng nó cũng tạo ra sụt áp lớn hơn trên cuộn kháng ở dòng điện định mức đầy đủ — điều này làm giảm điện áp có sẵn cho bus DC của ổ đĩa khi có tải.

Fanuc chỉ định các giá trị độ tự cảm cân bằng hiệu quả bảo vệ với sụt áp chấp nhận được cho từng cấu hình hệ thống ổ đĩa. Sử dụng giá trị độ tự cảm cao hơn đáng kể so với chỉ định có nguy cơ điều kiện điện áp thấp tại đầu vào ổ đĩa trong thời gian nhu cầu dòng điện đỉnh.

Q4: Hệ thống ổ đĩa Fanuc có thể hoạt động mà không có cuộn kháng đường dây không?

Các ổ đĩa sẽ hoạt động mà không có cuộn kháng, nhưng sự bảo vệ đầu vào mà nó cung cấp sẽ bị thiếu. Mỗi chu kỳ bật nguồn đều cung cấp dòng khởi động không hạn chế cho diode chỉnh lưu. Dòng hài chảy vào nguồn điện với biên độ cao hơn. Quá áp tức thời đến đầu vào ổ đĩa mà không bị suy giảm.

Tác động thực tế tích lũy dần dần — tuổi thọ của tụ điện tăng tốc, ứng suất bộ chỉnh lưu tăng lên và ổ đĩa trở nên dễ bị lỗi liên quan đến đầu vào hơn. Trên một máy dự kiến sẽ chạy trong nhiều năm trong sản xuất, việc loại bỏ sự bảo vệ này để giảm chi phí hoặc độ phức tạp của tủ là một sự đánh đổi tồi tệ.

Q5: Cuộn kháng có yêu cầu bảo trì nào không?

Yêu cầu bảo trì định kỳ là tối thiểu. Cuộn kháng không có bộ phận chuyển động và không yêu cầu bôi trơn, điều chỉnh hoặc hiệu chuẩn. Việc kiểm tra định kỳ các kết nối đầu cuối xem có bị lỏng và có dấu hiệu quá nhiệt không là đáng giá — các đầu cuối bị lỏng hoặc bị ăn mòn ở mức dòng điện định mức tạo ra nhiệt cục bộ mà thông số kỹ thuật cuộn dây của cuộn kháng không tính đến.

Một phép đo điện trở cuộn dây trong quá trình bảo trì tủ định kỳ xác nhận tính toàn vẹn của lớp cách điện. Ngoài ra, tuổi thọ của cuộn kháng được xác định bởi chất lượng môi trường lắp đặt của nó hơn là bất kỳ cơ chế hao mòn cố hữu nào.
