E2E-X10ME1 CHÚNG LẠI TẠI OMRON E2EX10ME1 E2E-X10ME1 E2E-X10ME1

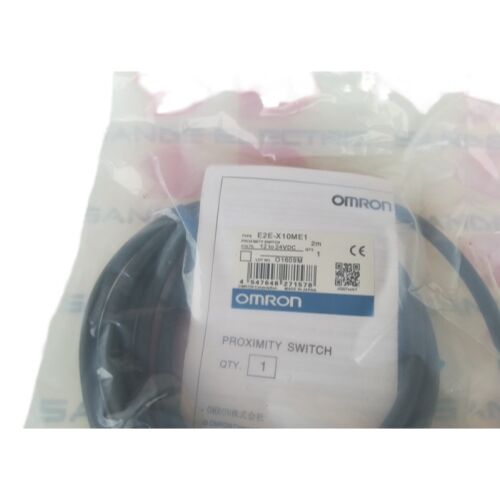

Omron E2E-X10ME1. cảm biến gần cảm ứng M18 không được bảo vệ, 10mm NPN NO, 1224VDC, 200mA, 200Hz, IP67, -40°C đến +85°C, cáp chống dầu 2m

Tổng quan

CácOmron E2E-X10ME1là một cảm biến độ gần cảm ứng không được bảo vệ M18 với khoảng cách cảm biến 10mm, đầu ra NPN 3 dây thường mở,và công suất chuyển đổi 200mA 电流 đầu ra cao nhất trong phạm vi 3 dây tiêu chuẩn E2E.

Đề sau ME xác định biến thể công suất mở rộng của Omron: trong khi mô hình không được bảo vệ tiêu chuẩn E2E M18 (E2E-X14MD1) được đánh giá có công suất chuyển mạch 100mA, biến thể ME1 tăng gấp đôi thành 200mA,mở rộng khả năng điều khiển tải trực tiếp đến các thiết bị dòng điện cao hơn.

Phạm vi nhiệt độ hoạt động từ -40 ° C đến +85 ° C là thông số kỹ thuật phân biệt E2E-X10ME1 nhiều nhất so với các biến thể E2E tiêu chuẩn.

Trong khi hầu hết các cảm biến độ gần E2E được đánh giá từ -25 °C đến +70 °C, sàn nhiệt độ mở rộng của mô hình ME1 phù hợp cho các thiết bị ngoài trời trong khí hậu lạnh, các cơ sở lưu trữ không sưởi ấm,môi trường làm lạnh, và máy công cụ ở vĩ độ bắc, nơi nhiệt độ khởi động buổi sáng giảm xuống dưới -25 ° C. Rõnh giới hạn trên + 85 ° C cho phép lắp đặt gần các nguồn nhiệtCác đường xử lý nhiệt, và các máy không có hệ thống làm mát vòm ̇ nơi nhiệt độ môi trường thường xuyên vượt quá 70 °C.

Không được che chắn, E2E-X10ME1 mở rộng trường điện từ của nó theo mọi hướng từ mặt cảm biến,đạt được khoảng cách cảm biến 10mm từ cơ thể M18 mà một cảm biến được bảo vệ bên trong có cùng kích thước không thể phù hợp.

This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.

Các thông số kỹ thuật chính

200mA Khả năng chuyển đổi

The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.

Nạp tải công nghiệp 24V DC phổ biến trong phạm vi 200mA bao gồm van điện cực nhỏ (thường là 50 ∼ 150 mA ở 24V), cuộn relé (10 ∼ 80 mA), đèn phi công và đèn tháp (20 ∼ 50 mA),và đầu vào số / màn hình.

Với 200mA có sẵn, cảm biến kết nối trực tiếp với tải trọng mà không cần phần cứng bổ sung, đơn giản hóa mạch và loại bỏ chi phí và điểm thất bại của một thiết bị chuyển mạch trung gian.

Chỉ số 200mA không có nghĩa là cảm biến có thể điều khiển tải động cơ hoặc cuộn dây cảm ứng nặng vô thời hạn.Đối với tải trọng cảm ứng điện điện và cuộn relé dòng chảy vào lúc bật cao hơn dòng điện tĩnh, và cú đấm cảm ứng khi tắt tạo ra một đỉnh điện áp.

Bảo vệ chống giật của Omron trong E2E-X10ME1 xử lý thông thường chuyển đổi cảm ứng chuyển tiếp nhưng cho tải trọng với cảm ứng cao,một diode bay ngược qua tải là một thực hành tốt để hạn chế các điểm tắt.

-40°C đến +85°C ️ Nhiệt độ kéo dài cho môi trường đòi hỏi

Omron đánh giá E2E-X10ME1 trên khoảng 125 ° C từ -40 ° C đến +85 ° C, rộng hơn khoảng 95 ° C của E2E tiêu chuẩn.

Ở cuối lạnh, -40 ° C là ngưỡng cho khởi động đáng tin cậy của điện tử trong mùa đông ngoài trời của Canada, các cơ sở công nghiệp Bắc Cực,và các cơ sở lưu trữ lạnh đi bộ nếu một cảm biến được chỉ định ở nhiệt độ -25 °C và môi trường giảm xuống -35 °C vào một đêm mùa đông, cảm biến tiêu chuẩn có thể không hoạt động khi khởi động vào buổi sáng.

Ở cực nóng, + 85 ° C bao gồm các điều kiện môi trường xung quanh gần lò xử lý nhiệt, máy ép rèn, máy đúc và lò công nghiệp, nơi cần cảm biến vị trí máy.

Đối với hiệu suất cảm biến khoảng cách cụ thể, Omron chỉ định rằng biến đổi nhiệt độ di chuyển điểm chuyển đổi ± 10% trên phạm vi từ -25 ° C đến +70 ° C được tham chiếu ở 23 ° C.Điều này có nghĩa là ở nhiệt độ cực đoan E2E-X10ME1 hoạt động trong, sự thay đổi khoảng cách cảm biến là một yếu tố trong thiết kế khoảng trống lắp đặt khoảng cách thiết lập 8mm (80% của 10mm danh nghĩa) cung cấp một biên độ đầy đủ cho sự thay đổi nhiệt.

Câu hỏi thường gặp

Q1: Làm thế nào để dây đầu ra E2E-X10ME1 NPN đến một PLC tiêu chuẩn?

Kết nối NPN ba dây: dây nâu đến nguồn cấp DC +12 ∼ 24V, dây xanh để cung cấp thông thường (0 V), dây đầu ra màu đen đến đầu vào kỹ thuật số PLC NPN.

Khi một mục tiêu sắt đi vào lĩnh vực cảm biến 10mm, NPN đầu ra bóng bán dẫn dẫn dây đen kéo PLC đầu vào đầu cuối về phía 0V,và PLC đăng ký đầu vào logic 1 (đối với thẻ đầu vào NPN được cấu hình cho logic chìm). Khi không có mục tiêu hiện diện, đầu ra là mở ¢ đầu vào đọc logic 0.

Q2: Yêu cầu vùng không kim loại cho M18 không được bảo vệ E2E-X10ME1 là gì?

Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.

Các lỗ đệm phải phù hợp với sợi M18, và bề mặt kim loại xung quanh phải được đặt lại phía sau đầu cảm biến ít nhất đường kính cơ thể (18mm) ở mỗi bên.Không duy trì khu vực này làm giảm khoảng cách cảm biến hiệu quả khi kim loại xung quanh hấp thụ trường bên không được bảo vệ.

Câu 3: Phạm vi điện áp hoạt động là 10 ¢ 40V, nhưng điện áp cung cấp điện là 12 ¢ 24V ¢ sự khác biệt là gì?

Điện áp cung cấp điện (12 ′′ 24V) là phạm vi hoạt động danh nghĩa được khuyến cáo cho hiệu suất ổn định, được chỉ định.

Phạm vi điện áp hoạt động (10V40V) là phạm vi tuyệt đối mà trên đó cảm biến hoạt động mà không bị hỏng,bao gồm các đường sắt cung cấp (dưới 12V) và các chuyến đi trên 24V (chẳng hạn như các nguồn cung cấp không tải hoặc chuyển tiếp).

Hoạt động trên 24V hoặc dưới 12V liên tục nằm ngoài thông số kỹ thuật hiệu suất của Omron cho độ chính xác chuyển đổi nhưng trong giới hạn tồn tại.,hiệu suất đặc trưng.

Q4: E2E-X10ME1 có thể phát hiện mục tiêu nhôm ở phạm vi 10mm đầy đủ?

Nhôm có hệ số điều chỉnh khoảng 0,3 ‰ 0,4 × cho các cảm biến không được bảo vệ M18.tạo ra một khoảng cách cảm biến hiệu quả khoảng 3 ′ 4 mm cho một mục tiêu có kích thước tấm tiêu chuẩn (30 × 30 mm).

Đối với E2E-X10ME1 tại các mục tiêu nhôm, khoảng cách lắp đặt nên nằm trong phạm vi 3mm bên trong khoảng cách thiết lập 8mm để đảm bảo phát hiện đáng tin cậy. Đối với các mục tiêu nhôm,luôn luôn xác minh khoảng cách chuyển đổi thực tế với hợp kim và hình học cụ thể trong điều kiện lắp đặt trước khi cố định vị trí cảm biến.

Q5: Tiêu thụ hiện tại là 13mA và công suất chuyển đổi là 200mA ¢ có thể cung cấp công suất hiện tại bao gồm cả hai?

Có, đây là các giá trị dòng điện riêng biệt. 13mA là dòng điện bên trong của cảm biến từ nguồn cung cấp (luôn luôn có mặt khi được cấp điện).

200mA là dòng điện tối đa có thể chảy qua bóng bán dẫn đầu ra khi đầu ra hoạt động (được phát hiện mục tiêu).

Nguồn cung cấp phải cung cấp 13mA cho cảm biến cộng với tối đa 200mA cho dòng tải tối đa 213mA tổng cộng cho mỗi cảm biến từ nguồn cung cấp DC 24V. Trong thực tế, hầu hết các tải được sử dụng dưới 200mA,và tổng nhu cầu nguồn cung cấp hiện tại là gần hơn với 50 ∼ 100mA mỗi cảm biến tùy thuộc vào tải được kết nối.
