| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | Honeywell |
| Chứng nhận | CE ROHS |
| Số mô hình | 129464N |

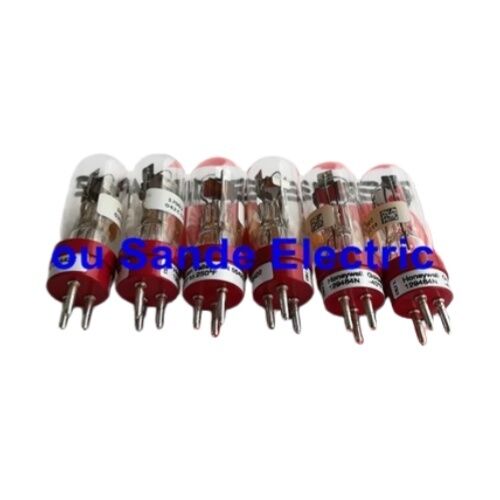

Ống cảm biến UV Honeywell 129464N là ống cảm biến UV được sử dụng bên trong đầu dò lửa UV C7035 MiniPeeper và C7061 — ống nhạy UV dạng bọc thủy tinh phát hiện bức xạ cực tím phát ra từ ngọn lửa khí, dầu và các loại hydrocarbon khác, đồng thời báo hiệu sự hiện diện hoặc vắng mặt của ngọn lửa cho bộ điều khiển đầu đốt được kết nối.Khi ống cảm biến trong đầu dò lửa C7035 hoặc C7061 đã lắp đặt hết tuổi thọ, 129464N là bộ phận thay thế chính hãng của Honeywell, giúp khôi phục độ nhạy UV theo chỉ định của đầu dò mà không cần thay thế toàn bộ cụm đầu dò.
129464N khác với 129464M liên quan ở định mức nhiệt độ của nó: 129464N có định mức thấp tới −40°F, cho phép sử dụng trong các lắp đặt ngoài trời và phòng thiết bị không được sưởi ấm ở vùng khí hậu lạnh, nơi giới hạn dưới 0°F của 129464M sẽ không đủ.
Cả hai ống đều phục vụ cho đầu dò C7035 giống nhau; 129464N còn được chứng nhận cho C7061, loại đầu dò này bao phủ các ứng dụng đầu đốt công nghiệp hoạt động liên tục trong các lò đốt, máy sấy và nhà máy xử lý nhiệt.
Phát hiện lửa bằng tia cực tím là công nghệ cảm biến phù hợp với ngọn lửa khí và dầu phát ra bức xạ UV trong dải bước sóng 185–260nm.
Ống cảm biến phản ứng với các photon UV — chuyển đổi tác động của chúng thành tín hiệu điện mà bộ phận điện tử của đầu dò diễn giải là sự hiện diện của ngọn lửa.
Ánh sáng mặt trời, đèn sợi đốt và hầu hết các nguồn sáng nhân tạo có thể gây ra tín hiệu sai trên các tế bào quang điện quang phổ nhìn thấy được, không phát ra ở các bước sóng UV trong dải quan trọng, làm cho cảm biến UV có tính chọn lọc vốn có đối với ngọn lửa đốt cháy trong các lắp đặt được thiết kế tốt.
Thông số kỹ thuật chính
| Giá trị | Mã sản phẩm |
|---|---|
| 129464N (đầy đủ: 129464N/U) | Đầu dò tương thích |
| Honeywell C7035, C7061 | Nhiệt độ hoạt động |
| −40°F đến +250°F (−40°C đến +121°C) | Nguyên lý cảm biến |
| Phát hiện photon cực tím (UV) | Ứng dụng |
| Giám sát ngọn lửa đầu đốt công nghiệp và thương mại | Mã sản phẩm liên quan |
| 129464M (0°F đến +250°F, chỉ dành cho C7035) | Nền tảng C7035 và C7061 — Nơi sử dụng 129464N |
C7035 là cảm biến lửa UV tương tự nhỏ gọn của Honeywell cho các ứng dụng đầu đốt hoạt động ngắt quãng — đầu đốt khí và dầu trong hệ thống sưởi thương mại, thiết bị xử lý công nghiệp và hệ thống đốt công nghiệp nhẹ hoạt động theo chu kỳ bật và tắt trong quá trình vận hành bình thường.Đầu dò phải nhìn thấy đầu đốt đánh lửa đáng tin cậy ở mỗi lần khởi động chu kỳ.
C7035 được sử dụng với các bộ điều khiển đầu đốt dòng Honeywell 7800 và tương đương, cung cấp phần tử cảm biến UV báo hiệu cho bộ điều khiển liệu quá trình đốt cháy đã được thiết lập hay chưa.
Đầu dò lửa UV C7061:
C7061 mở rộng giám sát lửa UV cho các đầu đốt công nghiệp hoạt động liên tục — các đầu đốt khí lớn, dầu và nhiên liệu kép trong các lò đốt công nghiệp, máy sấy, lò nung và nhà máy xử lý nhiệt, nơi đầu đốt hoạt động liên tục thay vì theo chu kỳ.C7061 tích hợp khả năng tự kiểm tra động, định kỳ xác minh ống cảm biến UV đang hoạt động bình thường trong quá trình vận hành — một yêu cầu an toàn cho các ứng dụng đầu đốt hoạt động liên tục, nơi lỗi ống không được phát hiện có thể dẫn đến dòng nhiên liệu không được giám sát.
Cả hai loại đầu dò đều sử dụng ống 129464N làm phần tử nhạy UV.
Ống được thiết kế để tháo lắp và thay thế mà không làm ảnh hưởng đến sự căn chỉnh quang học của đầu dò — quy trình thay thế bao gồm việc mở vỏ đầu dò, tháo ống cũ ra khỏi ổ cắm và lắp 129464N vào vị trí của nó.
Thiết kế có thể thay thế tại hiện trường này có nghĩa là ống cảm biến UV đã hết tuổi thọ hoặc bị hỏng do nhiệt, rung động hoặc ứng suất điện không yêu cầu thay thế toàn bộ cụm đầu dò cùng với phần cứng lắp đặt và ống ngắm.
Tuổi thọ dịch vụ của ống cảm biến UV và các yếu tố kích hoạt thay thế
Một ống đã hết tuổi thọ có thể cho thấy độ nhạy giảm — yêu cầu ngọn lửa sáng hơn để kích hoạt đầu dò — trước khi hỏng hoàn toàn và gây ra tắt máy do lỗi hoặc, quan trọng hơn, cho phép mất lửa không được phát hiện.
Các chỉ báo thực tế cho thấy cần thay thế 129464N: bộ điều khiển đầu đốt ghi nhận số lần lỗi đánh lửa tăng hoặc khóa do "không có lửa" trên một đầu đốt vốn đánh lửa đáng tin cậy khi kiểm tra độc lập; đồng hồ đo tín hiệu UV trên đầu dò cho thấy xu hướng giảm dần qua các lần kiểm tra bảo trì liên tiếp; hoặc đầu dò đã tích lũy đủ giờ hoạt động theo quy định trong tài liệu bảo trì C7035 hoặc C7061.
Trong các ứng dụng hoạt động liên tục với tính năng tự kiểm tra động của C7061 được kích hoạt, một ống bị lỗi sẽ được phát hiện bởi cơ chế tự kiểm tra và tạo ra cảnh báo dịch vụ trước khi chức năng giám sát ngọn lửa bị ảnh hưởng.
Khả năng tương thích nhiên liệu đầu đốt
129464N không phân biệt loại nhiên liệu ở cấp độ phát hiện photon; khả năng tương thích của toàn bộ hệ thống quản lý đầu đốt với các loại nhiên liệu cụ thể được xác định bởi bộ điều khiển đầu đốt và thiết kế đầu đốt, chứ không phải bởi bản thân ống cảm biến UV.
Câu hỏi thường gặp
Các chỉ báo chính là: cường độ tín hiệu UV giảm dần trong các lần kiểm tra bảo trì liên tiếp (sử dụng chỉ báo mức tín hiệu của đầu dò hoặc đồng hồ đo UV), tỷ lệ lỗi đánh lửa hoặc khóa tăng trên một đầu đốt vốn đáng tin cậy trước đây, và số giờ hoạt động tích lũy đạt đến khoảng thời gian thay thế được quy định trong sổ tay bảo trì C7035 hoặc C7061.
Một số chương trình bảo trì công nghiệp thay thế ống UV theo định kỳ cố định — thường là hàng năm đối với các đầu đốt lò đốt hoạt động liên tục — bất kể tình trạng rõ ràng, để ngăn ngừa các lần tắt máy đột xuất.
Q2: Sự khác biệt giữa 129464N và 129464M là gì?
Cả hai đều là ống cảm biến UV cho đầu dò C7035. 129464M có định mức từ 0°F đến +250°F và chỉ dành cho các ứng dụng C7035. 129464N mở rộng giới hạn nhiệt độ dưới lên −40°F và còn được chứng nhận cho đầu dò lửa C7061.
Chọn 129464N cho các lắp đặt ngoài trời, phòng thiết bị vùng khí hậu lạnh và tất cả các ứng dụng C7061.
Q3: Có thể sử dụng 129464N trong đầu dò khác ngoài C7035 và C7061 không?
129464N được chỉ định cho các đầu dò C7035 và C7061. Dòng đầu dò lửa của Honeywell bao gồm các mẫu đầu dò UV khác (C7012, C7024, C7027, C7076) sử dụng các ống UV khác — 191053, 129464M hoặc ống dành riêng cho từng mẫu.
Sử dụng 129464N trong một đầu dò mà nó không được thiết kế có thể dẫn đến lắp sai ổ cắm, đặc tính độ nhạy UV khác biệt hoặc không tương thích với bộ phận điện tử của đầu dò. Luôn xác minh chính xác mẫu đầu dò trước khi đặt mua ống thay thế.
Q4: Làm thế nào để lắp đặt 129464N vào C7035 hoặc C7061?
Với hệ thống đầu đốt đã được tắt an toàn, cách ly khỏi nguồn nhiên liệu và điện, và đầu dò đã nguội đến nhiệt độ an toàn để xử lý, vỏ đầu dò được mở theo hướng dẫn dịch vụ C7035/C7061.
Ống cũ được tháo ra khỏi ổ cắm và 129464N được lắp vào vị trí của nó với hướng đúng như quy định trong sổ tay dịch vụ.
Vỏ được đóng lại và đầu dò được kiểm tra chức năng — xác minh rằng mức tín hiệu UV và thời gian phản hồi đáp ứng các thông số được chỉ định của đầu dò — trước khi hệ thống đầu đốt được đưa trở lại hoạt động.
Q5: 129464N có hoạt động với hệ thống điều khiển đầu đốt dòng Honeywell 7800 không?
129464N là phần tử cảm biến bên trong các đầu dò lửa C7035 và C7061, những đầu dò này được chứng nhận để sử dụng với các bộ điều khiển đầu đốt dòng Honeywell 7800. Bản thân ống cảm biến không kết nối trực tiếp với bộ điều khiển đầu đốt — nó kết nối với bộ phận điện tử của đầu dò, sau đó giao tiếp với bộ điều khiển đầu đốt.
Khả năng tương thích với dòng 7800 phụ thuộc vào mẫu đầu dò C7035 hoặc C7061 và bộ điều khiển đầu đốt cụ thể; hãy xác minh khả năng tương thích giữa đầu dò và bộ điều khiển từ tài liệu lựa chọn hệ thống của Honeywell cho ứng dụng cụ thể.
