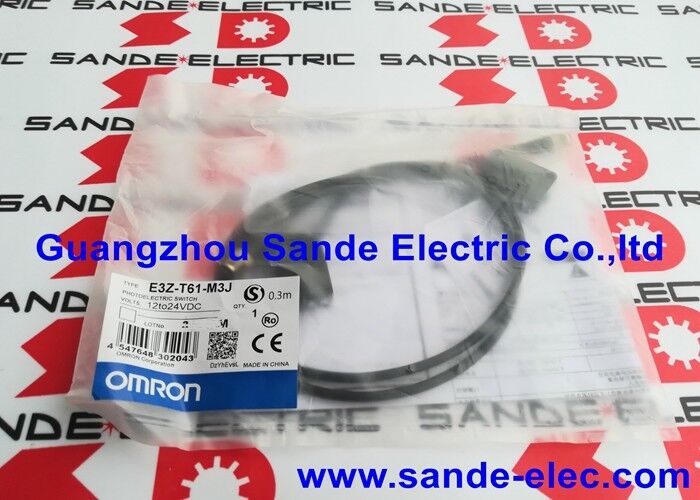

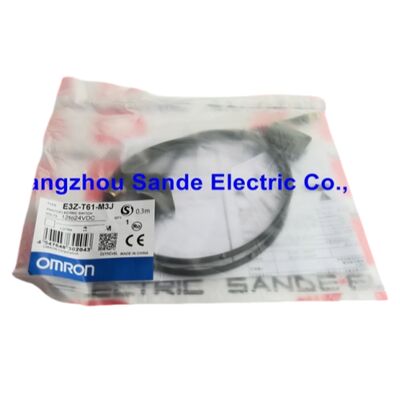

Công tắc quang điện OMRON E3Z-T61-M3J E3ZT61M3J Công tắc omron 12-24VDC

Omron E3Z-T61-M3J | Bộ cảm biến quang điện chùm xuyên — 15m, Hồng ngoại 870nm, NPN, Bật sáng/Tắt tối, 12–24VDC, IP67, Dây nối M8 4 chân 0.3m

Tổng quan

Bộ Omron E3Z-T61-M3J là bộ cảm biến quang điện chùm xuyên thuộc dòng E3Z nhỏ gọn, được trang bị đầu nối dây nối M8 4 chân và dây dẫn dài 0.3 mét.

Hậu tố M3J xác định biến thể kết nối cụ thể này trong dòng sản phẩm E3Z-T61: vỏ PBT hình chữ nhật rộng 10.8mm, LED hồng ngoại 870nm, phạm vi phát hiện 15 mét và đầu ra chuyển mạch NPN giống như tất cả các biến thể E3Z-T61; M3J cung cấp giao diện dây nối M8 4 chân thay vì cáp nối sẵn tiêu chuẩn (hậu tố 2M) hoặc tùy chọn dây nối M5J 3 chân.

Dòng E3Z đã bán được hơn một triệu đơn vị mỗi năm trên toàn cầu — khối lượng sản xuất phản ánh vị thế đã được thiết lập của nó như là lựa chọn cơ bản cho việc phát hiện chùm xuyên trong các ứng dụng đóng gói, hệ thống băng tải, xử lý vật liệu và tự động hóa máy công cụ.

Sự kết hợp giữa khoảng cách phát hiện 15 mét, vỏ rộng 10.8mm và thời gian phản hồi 1ms trong thân PBT với khả năng chống nước IP67 mang lại cho E3Z-T61 một phạm vi thông số kỹ thuật khó có thể sánh kịp ở mức giá của nó, đó là lý do tại sao cảm biến này xuất hiện lặp đi lặp lại trong cả thiết kế máy mới và như một bộ phận thay thế trong các cài đặt hiện có.

Một bộ cảm biến chùm xuyên bao gồm hai đơn vị: bộ phát (biến thể E3Z-T61-L) và bộ thu (biến thể E3Z-T61-D), được lắp đặt ở hai mặt đối diện của vùng phát hiện. Bộ phát truyền một chùm tia hồng ngoại điều chế liên tục; bộ thu giám sát liên tục mức tín hiệu nhận được.

Khi một vật thể mờ đi vào đường đi của chùm tia và làm gián đoạn chùm tia, tín hiệu nhận được sẽ giảm xuống dưới ngưỡng và đầu ra NPN trên bộ thu sẽ chuyển mạch. Bộ phát chỉ cần kết nối nguồn — không có đầu ra tín hiệu, không kết nối PLC.

Tất cả xử lý tín hiệu và chuyển mạch đầu ra đều nằm trong bộ thu.

Thông số kỹ thuật chính

Chùm xuyên 15 mét — Tại sao phạm vi lại quan trọng

Trong cảm biến quang điện, cấu hình chùm xuyên đạt được phạm vi phát hiện lớn nhất có thể cho một công suất LED và kích thước vỏ nhất định. Chùm tia di chuyển theo một hướng từ bộ phát đến bộ thu mà không bị suy hao kép do ánh sáng phản xạ.

Ở khoảng cách 15 mét, E3Z-T61 bao phủ các vùng phát hiện mà hầu hết các cảm biến phản xạ khuếch tán không thể đạt tới — mẫu phản xạ khuếch tán E3Z bao phủ 1 mét từ cùng một vỏ — và nó thực hiện điều này mà không cần phần cứng phản xạ mà cảm biến phản xạ gương yêu cầu ở phía xa của vùng.

Đối với các khu vực máy lớn, cửa công nghiệp, vùng băng tải rộng và phát hiện phương tiện trong lối đi kho hàng, 15 mét bao phủ toàn bộ mặt cắt ngang từ một cặp cảm biến duy nhất. Dấu chân lắp đặt tối thiểu — một vỏ rộng 10.8mm ở mỗi bên — không có phần cứng trên tường vùng phát hiện giữa hai điểm lắp đặt.

Thông số kỹ thuật 15 mét áp dụng khi không có sương mù, khói hoặc hạt trong đường đi của chùm tia.

Trong môi trường có sương dầu cắt, bụi hoặc hơi nước, khoảng cách phát hiện hiệu quả sẽ giảm.

Điều chỉnh độ nhạy một vòng cho phép người vận hành tăng độ nhạy lên tối đa để bù cho đường đi chùm tia bị ô nhiễm, với chỉ báo ổn định xác nhận rằng còn đủ biên độ tín hiệu để chuyển mạch đáng tin cậy.

Dây nối M8 4 chân (M3J) — Kết nối nhanh, cấu hình nhỏ gọn

Đầu nối M8 4 chân trên biến thể M3J cung cấp giao diện tiêu chuẩn có thể ngắt kết nối tại hiện trường với đường kính đầu nối 8mm. So với cáp nối sẵn dài 2 mét (E3Z-T61 2M), dây nối dài 0.3 mét làm giảm khối lượng cáp tại thân cảm biến — một lợi thế ở những vị trí lắp đặt dễ rung động hoặc nơi cảm biến được lắp đặt trong không gian chật hẹp và định tuyến cáp bắt đầu ngay phía sau cảm biến.

Từ đầu dây nối M8, cáp trường M8 4 chân tiêu chuẩn sẽ định tuyến đến bảng điều khiển, hộp nối hoặc mô-đun I/O.

Đầu nối M8 4 chân mang bốn dây dẫn: nâu (+V nguồn), xanh lam (0V chung), đen (đầu ra NPN) và trắng (không sử dụng trong cấu hình này). Đối với bộ phát, chỉ các chân nguồn là hoạt động.

Đối với bộ thu, dây đầu ra NPN màu đen kết nối với đầu vào kỹ thuật số NPN của PLC.

Đường kính thân M8 là tiêu chuẩn đầu nối trường nhỏ gọn — nhỏ hơn M12 và phù hợp với vỏ rộng 10.8mm của E3Z, nơi đầu nối M12 sẽ không cân xứng với thân cảm biến và khó định tuyến trong các cài đặt cảm biến dày đặc.

Đầu ra NPN — Logic hút cho đầu vào PLC

Đầu ra NPN hở cực của E3Z-T61-M3J là bộ phận bổ sung tiêu chuẩn cho các thẻ đầu vào PLC theo thông số kỹ thuật của Nhật Bản và cho các hệ thống PLC sử dụng mô-đun đầu vào kỹ thuật số NPN (hút).

Trong kết nối NPN, dây đầu ra màu đen của bộ thu kết nối với đầu cuối đầu vào của PLC; transistor NPN, khi dẫn điện (vật thể trong chùm tia hoặc chùm tia vắng mặt tùy thuộc vào chế độ), sẽ kéo đầu cuối đầu vào về 0V — PLC đọc điều này như một đầu vào logic 1.

Đầu ra NPN xử lý lên đến 100mA qua tải, bao gồm các kênh đầu vào PLC tiêu chuẩn (5–20mA), đèn báo, rơ le và cuộn dây điện từ nhỏ trực tiếp.

Thông số điện áp dư — tối đa 1V ở tải dưới 10mA, tối đa 2V ở 10–100mA — có nghĩa là tải nhìn thấy điện áp nguồn trừ đi sụt áp dư khi đầu ra đang dẫn. Đối với đầu vào PLC có điện áp BẬT tối thiểu là 11V ở nguồn 24V, 22V tại đầu cuối đầu vào (24V trừ 2V dư) cao hơn ngưỡng một cách thoải mái.

IP67 + Chống dầu — Sẵn sàng cho môi trường máy công cụ và đóng gói

Omron chỉ định IP67 cho dòng E3Z dựa trên công nghệ ép phun mới được áp dụng cho vỏ PBT — hình dạng vỏ được đúc để bịt kín các bộ phận điện tử bên trong mà không cần các miếng đệm riêng hoặc vít nắp có thể bị lỏng theo thời gian.

Chỉ định chống dầu mở rộng khả năng bảo vệ cho dầu cắt và chất làm mát trong môi trường máy công cụ, nơi tiếp xúc liên tục với màng dầu là điều kiện bề mặt cảm biến thông thường thay vì bắn tóe thỉnh thoảng.

Bản thân vỏ PBT chống lại hầu hết các loại dầu công nghiệp, chất làm mát và dung môi tẩy rửa. Đối với hóa chất mạnh — axit đậm đặc, dung môi clo hóa hoặc chất lỏng gia công kim loại chuyên dụng — tài liệu E3Z của Omron cung cấp bảng kháng hóa chất để xác minh khả năng tương thích trước khi lắp đặt.

Câu hỏi thường gặp

Q1: E3Z-T61-M3J là một bộ — đơn vị nào kết nối với PLC và bộ phát được cấp nguồn như thế nào?

Bộ thu tạo ra đầu ra NPN và kết nối với đầu vào PLC. Dây bộ thu: dây màu nâu đến +12–24V DC, dây màu xanh lam đến 0V, dây màu đen đến đầu cuối đầu vào NPN của PLC. Bộ phát chỉ cần nguồn điện: dây màu nâu đến +12–24V DC, dây màu xanh lam đến 0V.

Bộ phát không tạo ra đầu ra tín hiệu — dây màu trắng trên đầu nối M8 của bộ phát không được sử dụng. Cả bộ phát và bộ thu đều lấy nguồn từ cùng một bus nguồn 24V DC nhưng có kết nối nguồn độc lập.

Q2: Chế độ Bật sáng và Tắt tối được chọn như thế nào và khi nào thì mỗi chế độ được sử dụng?

Bộ chọn chế độ hoạt động là một công tắc trên thân bộ thu có thể truy cập bằng tuốc nơ vít nhỏ hoặc công cụ chọn. Bật sáng: đầu ra kích hoạt khi nhận được chùm tia (đường đi không bị cản trở).

PLC nhìn thấy BẬT khi không có gì chặn chùm tia và TẮT khi vật thể làm gián đoạn nó. Tắt tối: đầu ra kích hoạt khi chùm tia bị gián đoạn. PLC nhìn thấy BẬT khi vật thể được phát hiện. Bật sáng là chế độ tiêu chuẩn để phát hiện vật thể (đầu ra chuyển mạch khi có thứ gì đó đi vào vùng).

Tắt tối phù hợp để xác nhận rằng một đường đi đã rõ ràng hoặc để đếm các vật thể đi qua chùm tia (đầu ra kích hoạt khi mỗi lần khôi phục chùm tia).

Q3: Độ nhạy là điều chỉnh một vòng thủ công — nó được cài đặt như thế nào trong quá trình lắp đặt?

Với bộ phát được cấp nguồn và căn chỉnh với bộ thu, ban đầu bộ điều chỉnh độ nhạy được đặt ở mức tối đa. Chỉ báo ổn định (đèn LED xanh lục) xác nhận xem có đủ biên độ tín hiệu hay không. Nếu chỉ báo ổn định sáng liên tục, biên độ tín hiệu là đủ.

Nếu nó nhấp nháy, việc căn chỉnh chùm tia cần được cải thiện hoặc đường đi phát hiện bị ô nhiễm.

Chỉ giảm độ nhạy nếu xảy ra kích hoạt sai do phản xạ hoặc vật thể ở gần — trong hầu hết các cài đặt chùm xuyên sạch, độ nhạy tối đa là cài đặt chính xác, cung cấp biên độ ổn định rộng nhất có thể.

Q4: E3Z-T61-M3J có thể được lắp đặt ngoài trời không?

IP67 bao gồm việc loại trừ hoàn toàn bụi và ngâm tạm thời ở độ sâu 1 mét trong 30 phút — mức độ bảo vệ phù hợp cho các vị trí ngoài trời tiếp xúc với thời tiết mà không liên quan đến tia nước hoặc ngâm liên tục.

Phạm vi nhiệt độ hoạt động là −25°C đến +55°C, bao gồm phạm vi rộng các điều kiện môi trường xung quanh ngoài trời. Đối với các cài đặt ở vùng cực (dưới −25°C), các biến thể đầu nối E3Z-T66/T86 có giới hạn dưới mở rộng −40°C.

Ánh sáng mặt trời chiếu trực tiếp vào ống kính bộ thu có thể cản trở việc phát hiện — lắp đặt bộ thu với mặt cảm biến hướng ra xa ánh nắng mặt trời trực tiếp hoặc sử dụng tấm che phù hợp.

Q5: Vật thể phát hiện tiêu chuẩn có đường kính tối thiểu 12mm — có thể phát hiện các vật thể nhỏ hơn không?

Kích thước tối thiểu 12mm áp dụng ở phạm vi 15 mét đầy đủ, nơi mặt cắt ngang của chùm tia tại điểm phát hiện xác định vật thể nhỏ nhất có thể phát hiện đáng tin cậy. Ở khoảng cách lắp đặt ngắn hơn, các vật thể nhỏ hơn có thể được phát hiện — ở khoảng cách 1 mét, các vật thể có đường kính vài milimet làm gián đoạn chùm tia một cách đáng tin cậy.

Nếu ứng dụng yêu cầu phát hiện các vật thể nhỏ hơn 12mm ở phạm vi xa, các phụ kiện khe hẹp (đặt hàng riêng) có thể được gắn vào cả bộ phát và bộ thu để xác định mặt cắt ngang chùm tia hẹp hơn, giảm khoảng cách phát hiện tối đa nhưng tăng độ nhạy với các vật thể nhỏ dọc theo trục chùm tia.
