2406KL-05W-B59 Fan làm mát MINEBEA 2406KL 05W B59 Cho NMB-MAT Mới 24O6KL-O5W-B59

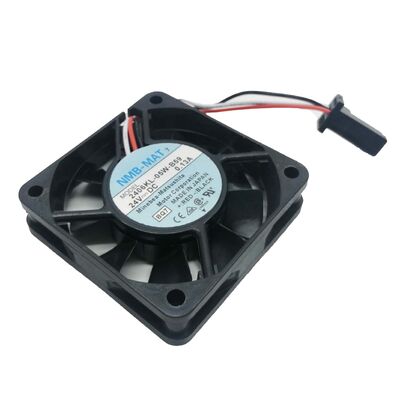

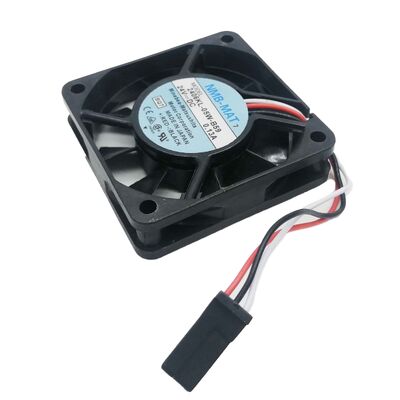

2406KL-05W-B59 NMB Minebea 60mm DC Cooling Fan 24V / 0.13A / 4600 RPM / 60×60×15mm / Industrial Electronics Cooling

NMB 60mm DC Fan ️ Làm mát nhỏ gọn ở tốc độ cao

The 2406KL-05W-B59 is a 60×60×15mm (6015) DC axial fan from NMB Technologies — the compact 60mm form factor serving industrial electronics positions where a 120mm fan would not fit but thermal management is still requiredỞ 4600 RPM, đây là một quạt 60mm tốc độ cao quay nhanh hơn nhiều quạt lớn hơn để bù đắp cho đường kính lưỡi dao nhỏ hơn trong việc duy trì luồng không khí hữu ích từ một gói nhỏ gọn.

Nguồn cung cấp DC 24V và phạm vi điện áp hoạt động rộng (12.0 ∙ 26.5V) làm cho 2406KL-05W-B59 tương thích với cả 24V nguồn điều khiển công nghiệp và 12V thiết bị điện tử.

Các thông số kỹ thuật chính

6015 Form Factor nơi sử dụng quạt này

Máy quạt 60×60×15mm (6015) chiếm một vị trí cụ thể trong làm mát điện tử công nghiệp:

Dưới quạt 120mm:Tiêu chuẩn 120×120×38mm quá lớn cho nhiều vị trí làm mát ở cấp độ PCB và cấp độ mô-đun.và trong các vỏ nhỏ gọn quá nhỏ cho các đoạn cắt quạt 120mm.

Trên quạt 40mm:Ventilator 40mm cung cấp lưu lượng không khí thấp hơn cho tốc độ quay nhất định. Khi một ventilator 40mm không thể cung cấp đủ lưu lượng không khí và một ventilator 120mm không phù hợp, 60mm cung cấp mức hiệu suất trung gian.

Độ sâu mỏng 15mm:Độ sâu 15mm thấp hơn đáng kể so với độ sâu 38mm tiêu chuẩn của quạt 120mm, cho phép lắp đặt trong các khoang rất nông hoặc đằng sau các cửa bảng hẹp, nơi quạt 38mm không thể thông minh.

Ứng dụng

Các mô-đun năng lượng động cơ công nghiệp:Các quạt làm mát nhỏ gọn trên các mô-đun điện IGBT, bảng điều khiển cổng và các bộ phận cung cấp điện trong vỏ VFD và ổ servo công nghiệp.

PLC và điều khiển tự động hóa làm mát:Các quạt nhỏ gọn 60mm cung cấp luồng không khí nhắm mục tiêu đến các bộ xử lý cụ thể hoặc các mô-đun cung cấp điện trong tủ PLC và bộ điều khiển tự động hóa.

Máy lạnh máy tính công nghiệp:Các quạt DC trong máy tính bảng công nghiệp, máy tính đơn bảng và vỏ điều khiển nhúng đòi hỏi làm mát nhỏ gọn 24V.

Thiết bị làm mát bằng laser:Các mô-đun điều khiển điện tử trong các máy cắt laser công nghiệp, máy hàn và hệ thống đánh dấu

Câu hỏi thường gặp

Q1: Điều gì sẽ xảy ra nếu 2406KL-05W-B59 hoạt động ở 12V so với 24V?

Ở 12V (giới hạn hoạt động thấp hơn), tốc độ quạt giảm theo tỷ lệ tỷ lệ ~ đến khoảng 50% RPM định giá, hoặc khoảng 2300 RPM thay vì 4600 RPM. Luồng không khí giảm theo tốc độ giảm.Ventilator vẫn hoạt động đáng tin cậy ở 12VĐối với công suất làm mát tối đa, nguồn cung cấp 24V được ưa thích; hoạt động 12V được chấp nhận khi dòng không khí giảm vẫn đủ cho tải nhiệt.

Q2: Chuyển tiếp B59 trong 2406KL-05W-B59 là gì và nó khác với các biến thể B khác như thế nào?

Trong hệ thống đặt tên quạt của NMB, hậu tố B xác định loại dây dẫn và đầu nối: B39 sử dụng định dạng dây / đầu nối cụ thể, B59 sử dụng chiều dài dây hoặc cấu hình đầu nối khác nhau.Tất cả các biến thể của dòng B của 2406KL-05W chia sẻ các thông số kỹ thuật điện và lưu lượng không khí giống nhauChọn biến thể có định dạng kết nối phù hợp với yêu cầu kết nối kết nối hoặc kết thúc dây của ứng dụng mục tiêu.

Q3: Có phải 2406KL-05W-B59 có sẵn với đầu ra tín hiệu tốc độ (3 dây)?

Dòng 2406KL của NMB có sẵn trong phiên bản 2 dây (chỉ cung cấp năng lượng) và 3 dây ( tín hiệu tốc độ).Đối với các ứng dụng yêu cầu theo dõi tốc độ quạt, xác nhận từ lựa chọn sản phẩm của NMB liệu một phiên bản 3 dây với các thông số kỹ thuật điện tương tự có sẵn trong loạt 2406KL.

Q4: Tuổi thọ sử dụng của loạt NMB 2406KL ở môi trường xung quanh 24V và 40 °C là bao nhiêu?

Các quạt có vòng bi NMB trong loạt 2406KL được đánh giá là thường là 50.000-70.000 giờ tuổi thọ L10 ở 60 ° C trong cấu hình tiêu chuẩn.thời gian sử dụng L10 dài hơn ≈ gần gấp đôi so với 60 °CVới nguồn cấp 24V với môi trường xung quanh 40 ° C, 2406KL-05W-B59 cung cấp tuổi thọ hoạt động liên tục dài phù hợp với thiết bị tự động hóa công nghiệp.Xác nhận từ trang dữ liệu của NMB cho chỉ số tuổi thọ cụ thể.
