Bộ cảm biến chuyển đổi gần Omron E2E-X3D1-N
M12, 3mm, được bảo vệ, DC 2-Wire bình thường mở
Thương hiệu:Omron.Series:E2E.Số phần:E2E-X3D1-N / E2EX3D1N
Tình trạng:Sản phẩm mới trong gói gốc.
Độ tin cậy đã được chứng minh trong các ứng dụng công nghiệp
Chuyển đổi gần cận cảm ứng được bảo vệ Omron E2E-X3D1-N đã trở thành một tiêu chuẩn cho độ tin cậy trên các máy công cụ, máy vận chuyển, tế bào robot và thiết bị lắp ráp.Bộ cảm biến hình trụ M12 này có phạm vi cảm biến 3mm, đầu ra 2-cáp DC mở bình thường, và bảo vệ môi trường IP67 để phát hiện các mục tiêu kim loại sắt mà không cần tiếp xúc vật lý.
Các thông số kỹ thuật chính
| Thông số kỹ thuật |
Giá trị |
| Nhà ở |
M12 thùng hình trụ, thép |
| Nhận ra khoảng cách |
3 mm (được đánh giá) |
| Phương pháp cảm biến |
Các loại kim loại sắt |
| Vệ chắn |
Được bảo vệ |
| Loại đầu ra |
DC 2-cáp, bảo vệ cực |
| Chế độ hoạt động |
Không (Thông thường mở) |
| Điện áp cung cấp |
10 đến 30V DC |
| Phạm vi dòng tải |
3 đến 100 mA |
| Tần số phản ứng |
1,000 Hz tối đa |
| Nhiệt độ hoạt động |
-25°C đến +70°C |
| Mức độ bảo vệ |
IP67 / chống dầu |
| Vật liệu nhà ở |
Đồng kim cát |
| Giấy chứng nhận |
CE, NEMA 1/4/6/12/13 |
Nguồn: Biên bản dữ liệu của Omron E2E Series, Cat. No. D126-E1
Khả năng cắm nước
Thiết kế được bảo vệ hướng điện từ về phía trước thông qua mặt cảm biến, cho phép lắp đặt trong các khung kim loại và khung máy mà không có sự can thiệp.Điều này loại bỏ sự cần thiết của vòng cách nhựa hoặc yêu cầu tối thiểu standoff, cung cấp tính linh hoạt thiết kế tối đa trong các thiết bị nhỏ gọn.
2-Wire DC đơn giản
Kiến trúc đầu ra 2 dây DC đơn giản hóa việc lắp đặt bằng cách chỉ yêu cầu hai dây dẫn, làm cho nó lý tưởng để thay thế các công tắc cơ học và giảm sự phức tạp của dây dẫn.Thiết kế này cung cấp khả năng tương thích trực tiếp với hầu hết các thẻ đầu vào PLC trong khi duy trì hoạt động đáng tin cậy.
Hiệu suất tốc độ cao
Với tần số phản hồi tối đa 1.000 Hz, cảm biến này xử lý các ứng dụng tốc độ cao bao gồm đếm răng bánh răng, lập chỉ mục,và phát hiện mục tiêu xoay với biên độ hiệu suất rộng rãi cho các ứng dụng công nghiệp tiêu chuẩn.
Bảo vệ môi trường mạnh mẽ
Chứng nhận IP67 đảm bảo bảo vệ hoàn toàn chống lại sự xâm nhập bụi và ngâm nước tạm thời.Mặt cảm biến chống dầu và áo khoác cáp PVC cung cấp bảo vệ bổ sung chống lại dầu cắt, chất làm mát và môi trường rửa áp suất cao phổ biến trong các ứng dụng máy công cụ.
Chỉ số LED kép
- Chỉ số thiết lập màu xanh lá cây:Xác định năng lượng và phát hiện mục tiêu trong phạm vi cảm biến trong quá trình lắp đặt
- Dấu hiệu hoạt động màu đỏ:Hiển thị trạng thái đầu ra thời gian thực để khởi động và khắc phục sự cố
Ứng dụng chung
- Máy công cụ và trung tâm CNC - phát hiện sự hiện diện của bộ phận và xác nhận vị trí
- Công cụ cuối cánh tay robot - phát hiện bộ phận kẹp và xác minh mảnh làm việc
- Hệ thống vận chuyển - phát hiện pallet và xác nhận vị trí
- Đường đúc và đúc - bảo vệ khuôn và xác nhận nguồn cung cấp vật liệu
- Bộ phận ô tô - xác minh sự hiện diện của thành phần
- Dòng thực phẩm và đồ uống - phát hiện bao bì kim loại
Các biến thể mô hình
| Mô hình |
Kết nối |
Chú ý |
| E2E-X3D1-N 2M |
Cáp PVC 2m được dây trước |
Loại biến thể được cung cấp phổ biến nhất |
| E2E-X3D1-N 5M |
Cáp PVC 5m được dây trước |
Chuyến bay dài hơn mà không kéo dài |
| E2E-X3D1-M1G |
Bộ kết nối M12 |
Thiết bị ngắt nhanh |
| E2E-X3D2-N 2M |
Cáp PVC 2m được dây trước |
Phiên bản đầu ra NC |
Câu hỏi thường gặp
E2E-X3D1-N có phát hiện kim loại phi sắt như nhôm hoặc thép không gỉ không?
Mặc dù được tối ưu hóa cho kim loại sắt, cảm biến này sẽ phát hiện kim loại phi sắt với khoảng cách cảm biến giảm (thường là 40-50% khoảng cách định lượng cho nhôm).Kiểm tra độ tin cậy phát hiện với vật liệu mục tiêu thực tế trong quá trình lắp đặt.
Có thể gắn nhiều cảm biến gần nhau không?
Vâng, với khoảng cách tối thiểu 30mm cạnh nhau hoặc 20mm đối diện nhau để ngăn chặn sự can thiệp lẫn nhau.
Sự khác biệt giữa sản lượng NO và NC là gì?
Thông thường đầu ra mở (NO) đóng khi phát hiện mục tiêu (E2E-X3D1-N). Thông thường đầu ra đóng (NC) mở khi phát hiện mục tiêu (E2E-X3D2-N). Hầu hết các ứng dụng sử dụng NO cho logic phát hiện sự hiện diện.
Yêu cầu tải tối thiểu 3mA là gì?
Các cảm biến DC 2 dây yêu cầu điện tải tối thiểu 3mA để hoạt động đúng cách.
Có phải E2E-X3D1-N đang được thay thế bằng các mô hình mới hơn?
Trong khi Omron cung cấp loạt E2E NEXT với các tính năng nâng cao, E2E-X3D1-N vẫn có sẵn và là sự thay thế trực tiếp cho các thiết bị hiện có đòi hỏi hình dạng, phù hợp và chức năng giống hệt nhau.

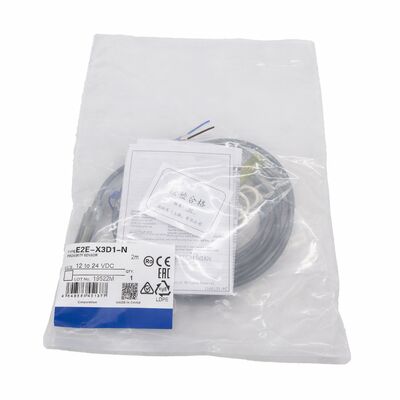

Bao bì và vận chuyển
Tàu mới trong bao bì gốc Omron, đóng dấu nhà máy. Giao hàng miễn phí bao gồm với giao hàng nhanh chóng cho các đơn vị trong kho. Đơn đặt hàng quốc tế vận chuyển qua DHL, FedEx, hoặc UPS với theo dõi đầy đủ.
