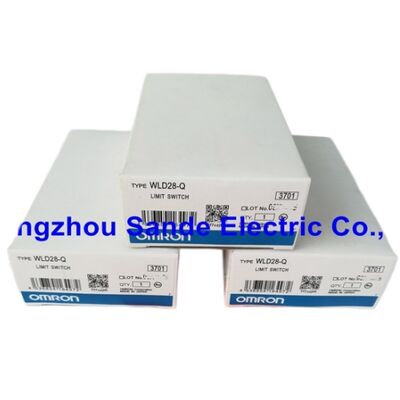

Omron mới WLD28-Q WLD28Q giới hạn chuyển đổi miễn phí vận chuyển nhanh chóng giao hàng

Omron WLD28-Q | Công tắc giới hạn đa dụng — Cơ cấu chấp hành lò xo cuộn (đường kính 6,5mm × 140mm), Hành động tức thời, SPST-NO + SPST-NC, 10A/500VAC, Tự phục hồi, IP67

Tổng quan

Omron WLD28-Q là một biến thể cơ cấu chấp hành lò xo cuộn của dòng công tắc giới hạn đa dụng WL — thân WL28 được trang bị lò xo cuộn bằng thép không gỉ có đường kính dây 6,5mm và tổng chiều dài 140mm, cung cấp cơ cấu chấp hành tiếp cận đa hướng bị lệch khi tiếp xúc từ bất kỳ hướng ngang nào và tự phục hồi về vị trí trung lập khi lực tiếp xúc được loại bỏ.

Cơ chế hành động tức thời bên trong thân công tắc cung cấp sự chuyển đổi tiếp điểm sạch sẽ, giảm rung động bất kể tốc độ tiếp cận của bộ phận chấp hành — từ bàn máy di chuyển chậm đến bộ đẩy băng tải chu kỳ nhanh.

Dòng WL là dòng sản phẩm chính của Omron để cảm biến vị trí máy đa dụng thông qua tiếp xúc vật lý.

Trong khi các cảm biến cảm ứng và quang điện đã thay thế phần lớn các công tắc giới hạn trong các thiết kế mới cho việc phát hiện có/không có tiêu chuẩn, dòng WL vẫn giữ ứng dụng tích cực trong các bối cảnh mà tiếp xúc vật lý là phương pháp phát hiện phù hợp: phát hiện các bộ phận linh hoạt hoặc mềm mà công tắc phải bị lệch vật lý với mục tiêu thay vì phát hiện kim loại ở khoảng cách, các bộ phận chấp hành có hướng tiếp cận thay đổi hoặc đa hướng, và các cài đặt mà hành trình linh hoạt của lò xo cuộn cho phép phát hiện các mục tiêu có thể làm hỏng một pít-tông hoặc con lăn cứng.

Cơ cấu chấp hành lò xo cuộn là tính năng cụ thể xác định biến thể này trong dòng sản phẩm WLD28.

Lò xo thép không gỉ cung cấp khả năng chống ăn mòn trong môi trường chất làm mát và dầu, và chiều dài lò xo 140mm mang lại vùng chấp hành rộng rãi — lò xo bị lệch và chấp hành công tắc bên trong trên một hành trình dài hơn nhiều so với pít-tông hoặc con lăn có thể đáp ứng.

Hành trình chấp hành mở rộng này có giá trị để phát hiện các mục tiêu đi qua mà việc tiếp cận không được kiểm soát chính xác, hoặc nơi độ lặp lại vị trí của máy không đủ để đảm bảo chấp hành đáng tin cậy của một pít-tông có hành trình ngắn.

Thông số kỹ thuật chính

Cơ cấu chấp hành lò xo cuộn — Tiếp xúc đa hướng từ mọi góc độ

Lò xo cuộn là cơ cấu chấp hành linh hoạt nhất trong dòng WL. Không giống như pít-tông con lăn (chỉ chấp hành khi tiếp cận theo chiều dọc/trục) hoặc đòn bẩy con lăn (chấp hành trên một mặt phẳng quay xác định), lò xo cuộn chấp nhận chấp hành từ bất kỳ hướng ngang nào — lò xo bị uốn cong dưới lực từ bất kỳ góc nào và bên trong vận hành công tắc hành động tức thời ở một góc lệch xác định bất kể lực đến từ hướng nào.

Đặc tính đa hướng này loại bỏ yêu cầu căn chỉnh khiến các loại cơ cấu chấp hành khác phụ thuộc vào hình dạng tiếp cận mục tiêu chính xác.

Lò xo thép không gỉ có đường kính dây 6,5mm cung cấp độ bền vật liệu và khả năng chống ăn mòn cho môi trường công nghiệp.

Chiều dài lò xo tổng thể 140mm tạo ra vùng chấp hành khoảng hơn 100mm hành trình sử dụng — một mục tiêu đi qua bất kỳ đâu dọc theo vùng này sẽ làm lệch lò xo và chấp hành công tắc, tạo ra cửa sổ phát hiện rộng rãi dọc theo chiều dài lò xo mà các cơ cấu chấp hành pít-tông không thể cung cấp.

Đối với các ứng dụng như phát hiện đẩy phôi trên máy ép, phát hiện kẹt băng tải nơi sản phẩm có thể đẩy từ bất kỳ hướng nào, phát hiện đứt web hoặc dải trên thiết bị quy trình liên tục, và cảm biến hiện diện của các bộ phận linh hoạt không thể đẩy cơ cấu chấp hành cứng, phản ứng linh hoạt, đa hướng của lò xo cuộn là tính năng cho phép.

Cơ chế hành động tức thời — Chuyển mạch đáng tin cậy độc lập với tốc độ tiếp cận

Cơ chế hành động tức thời lưu trữ năng lượng trong lò xo cho đến một điểm kích hoạt xác định, sau đó giải phóng nó nhanh chóng — chuyển đổi các tiếp điểm với tốc độ cao bất kể lực chấp hành được áp dụng chậm hay nhanh.

Sự độc lập về tốc độ này rất quan trọng vì hai lý do thực tế.

Thứ nhất, các bộ phận chấp hành di chuyển chậm — bàn thủy lực di chuyển với tốc độ 1mm/phút, đồ gá định vị thủ công — tác dụng lực lên công tắc rất chậm đến mức tiếp điểm lò xo đơn giản sẽ di chuyển dần qua vùng chuyển mạch, tạo ra một khoảng thời gian dài bị rung động tiếp điểm hoặc hồ quang điện tại bề mặt tiếp điểm. Hành động tức thời loại bỏ điều này bằng cách đảm bảo tiếp điểm di chuyển từ mở sang đóng (hoặc đóng sang mở) trong micro giây, độc lập với tốc độ của bộ phận chấp hành.

Thứ hai, hành động tức thời tạo ra lực tiếp xúc và áp suất tiếp xúc nhất quán trên toàn bộ phạm vi tốc độ và nhiệt độ hoạt động.

Độ lặp lại điểm chuyển mạch — độ trễ cơ khí giữa vị trí bật và tắt công tắc — rất chặt chẽ và có thể dự đoán được, đó là lý do tại sao Omron chỉ định kích thước hành trình trước (thường là 1,7mm đối với các biến thể pít-tông con lăn WLD28) với độ chính xác.

SPST-NO + SPST-NC — 2 mạch ngắt kép

Cấu hình tiếp điểm cung cấp một mạch thường mở và một mạch thường đóng từ một thân công tắc duy nhất, mỗi mạch được thực hiện dưới dạng ngắt kép — tiếp điểm ngắt mạch tại hai điểm đồng thời.

Tiếp điểm ngắt kép cung cấp khoảng cách ngắt hồ quang gấp đôi so với tiếp điểm ngắt đơn với cùng hành trình tiếp điểm, đó là lý do tại sao dòng WL đạt được định mức tiếp điểm 10A/500VAC/600VAC trong một thân công tắc nhỏ gọn.

Trong các mạch điều khiển máy, việc có cả tiếp điểm NO và NC từ một thân công tắc là cấu hình tiêu chuẩn cho khóa liên động vị trí: tiếp điểm NO xác nhận vị trí được chấp hành cho PLC (đóng khi lò xo bị lệch), trong khi tiếp điểm NC mở cùng lúc — cung cấp hành động chuyển đổi có thể đồng thời cấp điện cho một mạch và ngắt điện cho mạch khác với một lần chấp hành công tắc.

Câu hỏi thường gặp

Q1: Lò xo được mô tả là "tự phục hồi" — điều này có ý nghĩa gì đối với hoạt động?

Tự phục hồi có nghĩa là cơ cấu chấp hành trở về vị trí trung lập (tự do) dưới lực lò xo khi bộ phận chấp hành rút ra, và các tiếp điểm đồng thời trở về trạng thái ban đầu (NO mở, NC đóng).

Không có hành động khóa hoặc duy trì — công tắc không giữ trạng thái được chấp hành sau khi lực chấp hành được loại bỏ.

Đây là cấu hình tiêu chuẩn cho việc phát hiện vị trí: công tắc chỉ được chấp hành khi mục tiêu đang ép lò xo, và tiếp điểm trở về trạng thái nghỉ ngay khi mục tiêu rút ra.

Q2: Sự khác biệt giữa tiếp điểm ngắt kép 2 mạch và SPDT ngắt đơn tiêu chuẩn là gì?

Một SPDT (cực đơn hai chiều) tiêu chuẩn chuyển một đầu cuối chung giữa hai tiếp điểm — một cực, hai vị trí.

Cấu hình tiếp điểm ngắt kép 2 mạch của WLD28-Q cung cấp hai mạch riêng biệt, độc lập: một mạch SPST-NO (cực đơn một chiều, thường mở) và một mạch SPST-NC (cực đơn một chiều, thường đóng), mỗi mạch có hành động ngắt kép.

Hai mạch chuyển đổi đồng thời nhưng cách điện với nhau. Điều này cho phép các mạch NO và NC chuyển đổi các điện áp hoặc mạch khác nhau một cách độc lập, không giống như SPDT nơi cả hai chiều đều chia sẻ đầu cuối chung.

Q3: Với 10A/500VAC, WLD28-Q có thể chuyển mạch động cơ trực tiếp không?

Định mức dòng điện trở 10A áp dụng cho tải không cảm (tải trở) ở 250VAC. Đối với tải động cơ, dòng khởi động khi động cơ khởi động (thường gấp 6 lần dòng đầy tải) phải nằm trong định mức dòng khởi động của công tắc, và độ bền tiếp điểm ở dòng tải động cơ thấp hơn tuổi thọ điện định mức 750.000 lần vận hành cho tải trở.

Đối với việc chuyển mạch động cơ nhỏ (phân mã lực), việc chuyển mạch trực tiếp có thể thực hiện được với việc giảm định mức phù hợp.

Đối với động cơ lớn hơn, một bộ tiếp điểm trung gian bảo vệ các tiếp điểm của công tắc giới hạn và là thực hành tiêu chuẩn.

Q4: Lò xo thép không gỉ dài 140mm — nó được gắn vào thân công tắc như thế nào?

Lò xo cuộn gắn vào thân WLD28 tại phần đầu, nơi đế lò xo tiếp xúc với cơ chế chấp hành của công tắc. Độ lệch của lò xo theo bất kỳ hướng ngang nào truyền lực đến cơ chế hành động tức thời bên trong.

Để lắp đặt, thân công tắc được gắn vào máy bằng vít M4 qua các lỗ lắp của vỏ công tắc, với lò xo được định hướng theo hướng tiếp cận mục tiêu dự kiến. Cấu tạo thép không gỉ chống lại chất làm mát, dầu và các chất tẩy rửa điển hình của môi trường máy công cụ.

Q5: Sự khác biệt giữa tuổi thọ dịch vụ loại chung và độ bền điện định mức là gì?

Tuổi thọ cơ khí (15.000.000 lần vận hành) là số lần chấp hành mà cơ chế công tắc chịu được khi không tải — độ lệch lò xo, hành động tức thời và trở lại — trong các điều kiện tiêu chuẩn. Tuổi thọ điện (750.000 lần vận hành) là số lần chấp hành ở tải định mức (10A/250VAC trở), sau đó điện trở tiếp điểm có thể tăng vượt quá thông số kỹ thuật do mài mòn hồ quang tại bề mặt tiếp điểm.

Trong các ứng dụng chuyển mạch tải PLC nhỏ (5–20mA), tuổi thọ điện hiệu quả dài hơn nhiều so với định mức 750.000 lần vận hành — sự mài mòn tiếp điểm ở dòng đầu vào PLC microamp là không đáng kể. Đối với việc chuyển mạch tải nặng gần dòng định mức, tuổi thọ điện 750.000 lần vận hành là thông số giới hạn.
