| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | San Ace |
| Chứng nhận | CE ROHS |
| Số mô hình | 9cra0412p4k10 |

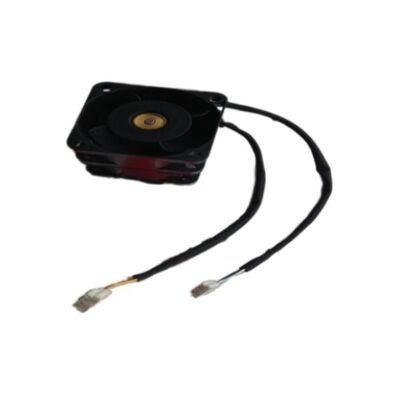

9CRA0412P4K10 là quạt hướng trục kép quay ngược dòng SanAce của Sanyo Denki — hai quạt 40mm xếp chồng lên nhau theo trục, với cánh quạt của quạt thứ hai quay theo hướng ngược lại với quạt thứ nhất. Thiết kế quay ngược chiều này là phương pháp kỹ thuật được cấp bằng sáng chế của Sanyo Denki nhằm tối đa hóa luồng không khí và áp suất tĩnh từ dạng quạt nhỏ gọn.
Trong một quạt đơn tiêu chuẩn, không khí rời khỏi cánh quạt có cả thành phần vận tốc hướng trục (lực đẩy hữu ích di chuyển không khí qua thiết bị) và thành phần vận tốc quay (xoáy quay gây lãng phí năng lượng). Cánh quạt thứ hai của thiết kế quay ngược thu giữ động năng quay này và chuyển nó thành lực đẩy dọc trục bổ sung - đạt được luồng không khí và áp suất tĩnh cao hơn đáng kể so với bất kỳ quạt đơn lẻ nào có cùng kích thước khung có thể cung cấp.
| tham số | Giá trị |
|---|---|
| Điện áp | 12V DC |
| Kích thước quạt | 40×40mm |
| Kiểu | Trục kép quay ngược chiều |
| mang | Vòng bi |
| Điều khiển | xung điện |
| Dây điện | 4 mỗi người hâm mộ |
| Sự bảo vệ | Rôto bị khóa |
| Tín hiệu tốc độ | Đầu ra máy đo tốc độ |
| Loạt | 9CR (SanAce) |
9CRA0412P4K10 kết hợp bảo vệ rôto có khóa điện tử:
Tự động khởi động lại:Nếu quạt ngừng hoạt động hoặc bị chặn về mặt cơ học, mạch điện tử sẽ phát hiện tình trạng tốc độ bằng 0 và áp dụng chu trình khởi động lại - ngăn không cho động cơ DC tạo ra dòng điện rôto bị khóa kéo dài có thể phá hủy lớp cách điện của cuộn dây động cơ.
Bảo vệ khỏi mảnh vụn:Trong các ứng dụng mà quạt làm mát thỉnh thoảng gặp phải mảnh vụn (tích tụ bụi, mảnh vật liệu đóng gói), tính năng bảo vệ rô-to bị khóa sẽ ngăn ngừa hiện tượng cháy động cơ ngay lập tức đồng thời kích hoạt cảnh báo hệ thống thông qua đầu ra cảm biến tốc độ.
Thiết bị máy chủ và mạng:Làm mát phiến máy chủ mật độ cao, quản lý nhiệt khung chuyển đổi và thiết bị mạng trung tâm dữ liệu trong đó quạt 40mm với áp suất tĩnh cao phục vụ các đường làm mát có trở kháng cao.
Làm mát điện tử công nghiệp:Thiết bị chuyển đổi nguồn, giai đoạn nguồn dẫn động servo, mô-đun UPS và thiết bị điện tử điều khiển công nghiệp yêu cầu làm mát áp suất cao, nhỏ gọn ở dạng hệ số 40mm.
Thiết bị viễn thông:Thiết bị điện tử trạm cơ sở nhỏ gọn, card đường dây bộ định tuyến và mô-đun khung viễn thông nơi mật độ quạt bị hạn chế và quạt quay ngược chiều mang lại hiệu suất trong không gian hạn chế.
Làm mát thiết bị y tế:Vỏ thiết bị điện tử y tế nhỏ gọn cần có khả năng làm mát yên tĩnh, hiệu quả cao với chức năng giám sát tốc độ.
Câu hỏi 1: Ưu điểm chính của quạt quay ngược so với quạt đơn tiêu chuẩn có cùng kích thước là gì?
Quạt quay ngược đạt được áp suất tĩnh cao hơn đáng kể và luồng không khí thường cao hơn so với một quạt đơn có cùng kích thước khung. Cánh quạt thứ hai thu hồi năng lượng xoáy từ cánh quạt thứ nhất, chuyển nó thành luồng không khí hữu ích bổ sung. Điều này làm cho quạt quay ngược chiều trở thành lựa chọn ưu tiên cho các đường dẫn làm mát có trở kháng cao, nơi một quạt đơn lẻ không thể tạo ra áp suất thích hợp để đẩy không khí qua điện trở nhiệt.
Câu hỏi 2: 9CRA0412P4K10 yêu cầu thông số kỹ thuật tín hiệu nào?
Quạt Sanyo Denki SanAce thường chấp nhận tín hiệu điều khiển 25kHz với mức logic cao (khoảng 5V) và thấp (0V) trên chân điều khiển. Chu kỳ hoạt động xác định tốc độ quạt - chu kỳ hoạt động 100% tạo ra tốc độ tối đa; chu kỳ nhiệm vụ thấp hơn làm giảm tốc độ tương ứng. Xác nhận từ bảng dữ liệu 9CRA0412P4K10 để biết thông số kỹ thuật chính xác về tần số và mức điện áp đầu vào yêu cầu.
Câu hỏi 3: Hậu tố K10 khác với các biến thể hậu tố K khác trong dòng 9CRA0412 như thế nào?
Trong dòng SanAce 9CR của Sanyo Denki, các biến thể hậu tố K thường khác nhau về chiều dài dây chì - K03 biểu thị dây dẫn 30mm (3cm), K10 biểu thị dây dẫn 100mm (10cm). Tất cả các biến thể K đều có chung thông số kỹ thuật về điện và luồng không khí; chiều dài dây dẫn xác định tính linh hoạt của việc định tuyến cáp có sẵn trong quá trình cài đặt. Chọn K10 cho các cài đặt yêu cầu quản lý cáp trên 100mm từ thân quạt đến đầu nối.
Câu hỏi 4: 9CRA0412P4K10 có thể được cấp nguồn từ nguồn 5V để hoạt động ở tốc độ thấp hơn không?
Quạt quay ngược yêu cầu điện áp tối thiểu để tạo ra đủ mô-men xoắn từ để khởi động và duy trì hoạt động quay một cách đáng tin cậy. Hoạt động dưới mức điện áp định mức có nguy cơ không khởi động được (quạt không phát triển đủ mô-men xoắn để vượt qua ma sát tĩnh ổ trục) và khả năng quạt bị chết máy. Xác nhận từ bảng dữ liệu 9CRA0412P4K10 điện áp hoạt động tối thiểu - nói chung, quạt dòng SanAce 12V không nên vận hành dưới khoảng 7V để hoạt động đáng tin cậy.
