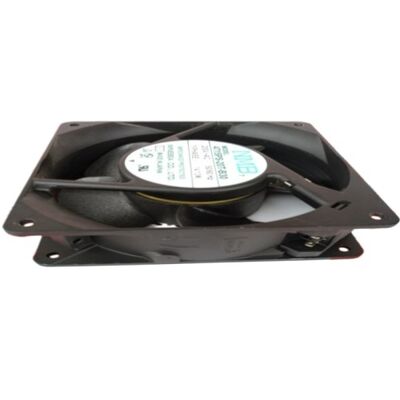

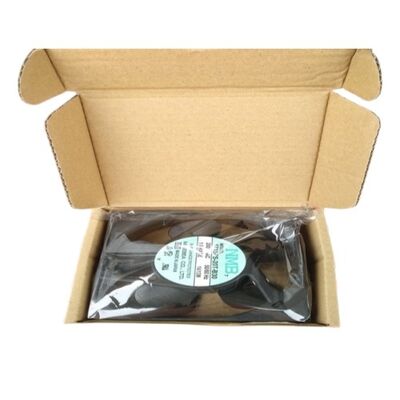

Fan NMB 4715PS-20T-B30 200V 14/13W 120*120*38MM ORIGINAL

4715PS-20T-B30 | Quạt làm mát AC NMB Minebea 120mm — 200V / 14W / 2900 RPM / 102 CFM / 5 Blade / FANUC CNC Drive Cooling

Quạt AC NMB 120mm — Làm Mát Cấp Công Nghiệp 200V

4715PS-20T-B30 là quạt làm mát hướng trục AC 120mm × 120mm × 38mm của NMB Technologies - nhà sản xuất quạt chính xác lớn cho các ứng dụng công nghiệp và thương mại. Hoạt động từ nguồn điện một pha 200V AC ở tần số 50/60Hz, quạt này được thiết kế để làm mát tủ điều khiển CNC, vỏ ổ đĩa servo và thiết bị điện tử công nghiệp nơi có nguồn điện cấp 200V.

Ký hiệu 4715 xác định hệ số dạng 120mm (độ sâu 47 × 15) — kích thước quạt gắn bảng điều khiển công nghiệp tiêu chuẩn phù hợp với các lỗ cắt tiêu chuẩn trong tủ ổ đĩa, bảng điều khiển và vỏ điện tử. Hậu tố PS xác định cấu hình cánh và động cơ NMB cụ thể trong kích thước khung này.

Thông số kỹ thuật chính

Kết cấu vòng bi - Độ tin cậy lâu dài

Vòng bi chính xác của NMB trong 4715PS-20T-B30 mang lại tuổi thọ sử dụng vượt trội so với quạt vòng bi trong các ứng dụng truyền động công nghiệp:

Khả năng chịu nhiệt độ:Vòng bi duy trì hoạt động đáng tin cậy trong phạm vi nhiệt độ môi trường rộng hơn so với vòng bi bọc dầu — quan trọng trong tủ truyền động nơi nhiệt độ vận hành ở trạng thái ổn định có thể đạt tới 40–60°C.

Định hướng linh hoạt:Quạt ổ bi hoạt động đáng tin cậy ở mọi hướng lắp đặt - dọc, ngang hoặc đảo ngược. Quạt ổ trục ống lót thường bị hạn chế theo các hướng cụ thể để duy trì sự phân phối chất bôi trơn.

Tuổi thọ sử dụng:Vòng bi chính xác, khi được bôi trơn đúng cách, sẽ mang lại tuổi thọ dài hơn so với vòng bi ống lót trong điều kiện hoạt động liên tục điển hình của thiết bị công nghiệp — quan trọng để giảm thiểu khoảng thời gian bảo trì theo kế hoạch.

Ứng dụng

Làm mát tủ điều khiển CNC FANUC:Thay thế trực tiếp cho quạt làm mát do FANUC chỉ định trong tủ điều khiển CNC dòng 16i/18i/21i/30i và vỏ ổ đĩa servo.

Làm mát ổ đĩa servo công nghiệp:Làm mát gắn bảng điều khiển cho các bộ truyền động có tần số thay đổi, bộ khuếch đại servo và tủ dẫn động trục chính — duy trì nhiệt độ bên trong trong phạm vi hoạt động định mức của bộ truyền động.

Bảng điều khiển máy công cụ CNC:Làm mát cho thiết bị điện tử của bảng điều khiển, mô-đun cấp nguồn và cụm bộ xử lý CNC trong máy công cụ chạy bằng điện xoay chiều 200V.

Làm mát nguồn điện công nghiệp:Làm mát vỏ điện tử trong hệ thống UPS, bộ chỉnh lưu và thiết bị chuyển đổi nguồn công nghiệp.

Câu hỏi thường gặp

Câu hỏi 1: Tại sao 4715PS-20T-B30 có hai mức công suất (14W và 13W)?

Hai giá trị tương ứng với hoạt động 60Hz và 50Hz: 14W ở 60Hz, 13W ở 50Hz. Tốc độ và mô-men xoắn của động cơ AC tỷ lệ thuận với tần số nguồn - ở 60Hz, động cơ chạy nhanh hơn (RPM cao hơn) và tiêu thụ nhiều điện năng hơn; ở tần số 50Hz, nó chạy chậm hơn với mức tiêu thụ điện năng thấp hơn. Thông số kỹ thuật 2900 RPM áp dụng cho hoạt động 60Hz; quạt chạy ở tốc độ khoảng 2400 vòng/phút ở tần số 50Hz.

Câu hỏi 2: Tuổi thọ sử dụng dự kiến ​​của 4715PS-20T-B30 trong dịch vụ truyền động công nghiệp là bao lâu?

Quạt ổ bi chính xác NMB được thiết kế cho dịch vụ công nghiệp hoạt động liên tục. Tuổi thọ sử dụng thực tế phụ thuộc vào nhiệt độ vận hành, chất lượng điện áp nguồn và độ rung xung quanh. Trong môi trường tủ ổ đĩa điển hình (hoạt động liên tục ở nhiệt độ môi trường xung quanh 40–50°C), tuổi thọ sử dụng có thể đạt được là 30.000–50.000 giờ. Nên thay thế theo lịch trình trong quá trình ngừng hoạt động bảo trì theo kế hoạch trước khi hư hỏng vòng bi hết tuổi thọ gây ra thời gian ngừng hoạt động ngoài dự kiến.

Câu hỏi 3: 4715PS-20T-B30 có thể được sử dụng với nguồn điện xoay chiều 220V hoặc 230V không?

Điện áp định mức là 200V AC. Hoạt động ở điện áp 220V hoặc 230V thể hiện tình trạng quá điện áp 10–15% - động cơ chạy nhanh hơn tốc độ định mức, tiêu thụ dòng điện cao hơn và tạo ra nhiều nhiệt hơn. Theo thời gian, điều này làm giảm tuổi thọ cách điện của động cơ và tuổi thọ vòng bi. Đối với nguồn điện 220V hoặc 230V, hãy xác nhận từ thông số kỹ thuật của NMB xem hoạt động của nguồn điện 200V–230V có nằm trong phạm vi điện áp định mức hay không hoặc chọn một quạt được định mức cụ thể cho điện áp nguồn lắp đặt.

Câu hỏi 4: Làm thế nào để lắp 4715PS-20T-B30 vào phần cắt bảng điều khiển?

Quạt 120×120mm được gắn trong bảng điều khiển 119×119mm (xấp xỉ) tiêu chuẩn với bốn vít gắn ở góc. Các dự án có độ sâu 38mm phía sau bảng điều khiển. Đảm bảo bề mặt bảng sạch và phẳng tại vị trí lắp đặt để tránh truyền rung. Mặt cánh quạt quay về hướng luồng khí — xác nhận hướng luồng khí cần thiết (hút hoặc xả) từ tài liệu hệ thống làm mát của biến tần trước khi lắp đặt.
