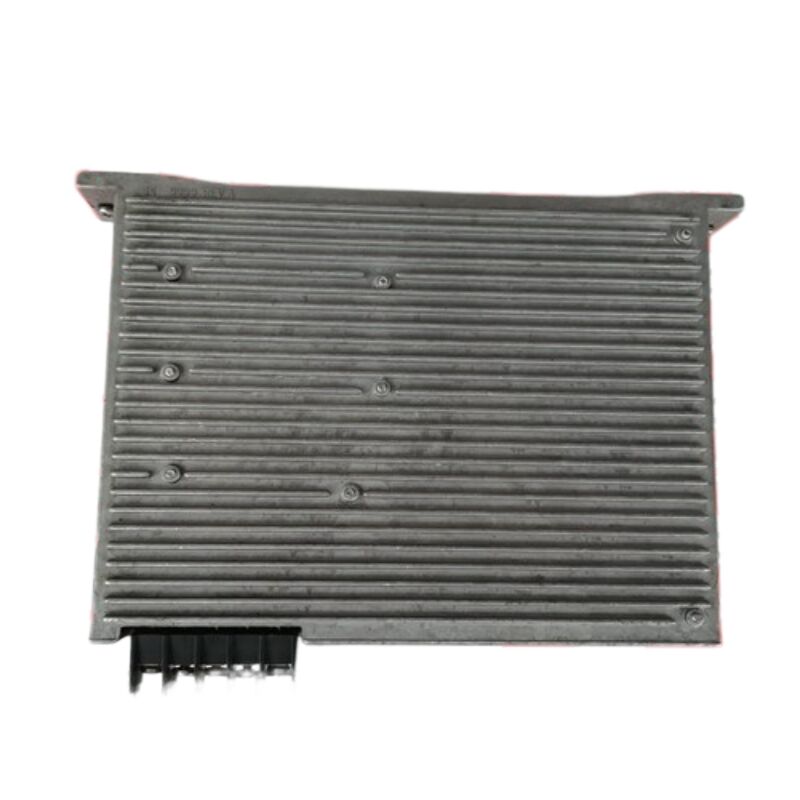

Bộ khuếch đại điều khiển động cơ servo HAAS đã qua sử dụng 45A 93-32-3551J

HAAS 93-32-3551J — Bộ khuếch đại servo thông minh BL, 45A, ổ trục trục NGC

Tổng quan

Bộ khuếch đại servo thông minh BL 45A — HAAS 93-32-3551J là mô-đun ổ trục trục tầm trung trong dòng bộ khuếch đại servo NGC (Thế hệ điều khiển tiếp theo) của HAAS Automation. Mang mô tả bộ phận của HAAS là "AMP, 45A BL SMART", nó nằm giữa mô-đun 30A và các bộ phận 60A và 90A chịu tải nặng hơn, và đây là bộ khuếch đại được lựa chọn cho các trục nạp tải trung bình xuất hiện thường xuyên nhất trên dòng sản phẩm VMC và máy tiện của HAAS.Đơn vị này được cung cấp ở tình trạng đã qua sử dụng / còn sót lại

và được trình bày như đã tháo ra từ máy HAAS NGC. Người mua đang tìm kiếm một giải pháp tiết kiệm chi phí để khôi phục trục trên máy HAAS điều khiển NGC sẽ thấy đây là một bộ phận thay thế chức năng trực tiếp cho bất kỳ bộ phận 93-32-3551J hoặc bộ phận 32-3551J đã được thay thế mà nó được thiết kế để thay thế.Thông số kỹ thuật đã xác minhTham số

Giá trị

Bộ phận 93-32-3551J kết nối trực tiếp vào thanh này. Khi điều khiển NGC ra lệnh di chuyển trên trục mà bộ khuếch đại phục vụ, tầng công suất của bộ khuếch đại sẽ chuyển năng lượng bus DC đó thành đầu ra ba pha có tần số và biên độ thay đổi đến động cơ servo. Bộ mã hóa động cơ cung cấp dữ liệu vị trí và vận tốc để đóng vòng lặp, và đường truyền thông kỹ thuật số của bộ khuếch đại đến bộ điều khiển liên tục báo cáo trạng thái trục, điều kiện lỗi và trạng thái nhiệt.

Trong tủ điện NGC, có bốn kích thước bộ khuếch đại được sử dụng: 30A, 60A và 90A cùng với bộ phận 45A này. Cả bốn đều giống hệt nhau về kiến trúc và hoạt động theo cùng một logic. Sự khác biệt chỉ nằm ở định mức dòng điện của tầng công suất — điều này xác định trục nào và kích thước khung động cơ nào mà mỗi bộ khuếch đại có thể hỗ trợ.

Sự khác biệt "Thông minh": Giao tiếp kỹ thuật số với bộ điều khiển NGC

Tên gọi "BL Smart" không chỉ là tên sản phẩm. Nó xác định kiến trúc giao tiếp phân biệt thế hệ bộ khuếch đại này với các bộ khuếch đại analog trước đây của HAAS. Trong thiết kế bộ khuếch đại Smart, mỗi mô-đun duy trì liên kết dữ liệu kỹ thuật số trực tiếp với bộ điều khiển NGC. Liên kết này mang không chỉ tín hiệu lệnh động cơ mà còn cả thông tin chẩn đoán liên tục: các sự kiện quá dòng, trạng thái điện áp bus, tải nhiệt và mã lỗi.

Khi xảy ra lỗi trục, màn hình cảnh báo của bộ điều khiển NGC sẽ hiển thị các lỗi được xác định mã cụ thể, có nguồn gốc trực tiếp từ giám sát nội bộ của bộ khuếch đại — thay vì yêu cầu kỹ thuật viên suy luận nguyên nhân từ các thông báo lỗi trục chung chung. Độ chi tiết chẩn đoán đó là một trong những lợi ích thực tế hàng ngày của kiến trúc bộ khuếch đại Smart đối với nhân viên bảo trì.

Tiền tố "BL" là viết tắt của Brushless (không chổi than), xác nhận bộ khuếch đại này được thiết kế cho và nên được kết hợp với các động cơ servo AC không chổi than của HAAS. Các kết nối động cơ ba pha (U, V, W) và cáp phản hồi bộ mã hóa động cơ đều được kết nối ở mặt trước của bộ khuếch đại, giữ cho dây dẫn gọn gàng và việc xác minh kết nối trở nên đơn giản trong quá trình lắp đặt hoặc thay thế.

Làm mát thụ động: Ý nghĩa đối với việc lắp đặt

Không giống như một số bộ khuếch đại servo tích hợp quạt làm mát bên trong, bộ phận 93-32-3551J sử dụng quản lý nhiệt thụ động thông qua thân tản nhiệt của nó. Tủ điện NGC xử lý luồng không khí ở cấp độ vỏ máy. Tài liệu dịch vụ của HAAS xác định quạt làm mát tủ là một phần của hệ thống bộ khuếch đại; quạt đó phải hoạt động ở 120 V AC và phải được xác nhận hoạt động bất cứ khi nào điều kiện quá nhiệt bộ khuếch đại được điều tra.

Cảm biến quá nhiệt trong bộ khuếch đại kích hoạt ở 195°F (90°C). Trên thực tế, ngưỡng đó hiếm khi đạt được trong chu kỳ làm việc bình thường khi luồng không khí của tủ không bị cản trở. Các lỗi quá nhiệt trong thực tế gần như luôn liên quan đến các đường thông gió bị chặn, quạt tủ bị lỗi hoặc gia công chu kỳ làm việc cao liên tục với thời gian chờ không đủ để tản nhiệt.

Khả năng tương thích máy HAAS NGC

Bộ phận 93-32-3551J được sử dụng trên nhiều loại máy HAAS NGC bất cứ nơi nào có bộ khuếch đại trục 45A được chỉ định. Các ứng dụng trục điển hình bao gồm:

Trung tâm gia công đứng (VMC):

Các trục X, Y, Z và trục quay trên máy phay dòng VF nơi kích thước động cơ nằm trong phạm vi bộ khuếch đại 45A.

Trung tâm tiện: Các ổ trục Z và X trên máy tiện dòng ST, cũng như các ổ trục gia công tiện và định hướng trục C trên cấu hình tiện-phay.

Trung tâm gia công ngang: Các trục nạp trên máy ngang dòng EC yêu cầu ổ trục công suất trung bình.

Bàn quay và bàn nghiêng: Các sản phẩm quay HRT và TRT kết hợp với điều khiển NGC nơi động cơ trục quay khớp với định mức dòng điện của bộ khuếch đại này.

Luôn xác minh định mức dòng điện bộ khuếch đại được chỉ định cho trục cụ thể trên số sê-ri máy cụ thể — cổng tra cứu bộ phận của HAAS được lập chỉ mục theo số sê-ri vì lý do này. Trục 30A hoặc 60A trên cùng một máy không được phục vụ bởi bộ phận này; chỉ các trục được chỉ định 45A mới được.So sánh định mức dòng điện — Gia đình bộ khuếch đại thông minh HAAS

Số bộ phận HAAS

Định mức dòng điện

Yêu cầu an toàn khi thay thếBus DC 320 V cấp nguồn cho bộ khuếch đại này tiềm ẩn nguy cơ điện giật chết người trong và ngay sau khi máy hoạt động. Hướng dẫn dịch vụ của HAAS nêu rõ quy trình yêu cầu: sau khi nhấn [TẮT NGUỒN] và khóa bộ ngắt mạch chính, đợi ít nhất

năm phút

trước khi mở tủ điện. Đèn báo điện áp cao trên Ổ đĩa Vector phải được xác nhận đã tắt hoàn toàn trước khi tiếp xúc với các đầu cuối bộ khuếch đại hoặc kết nối bus. Thời gian chờ này không tùy chọn — các tụ điện bus trong Ổ đĩa Vector giữ điện tích lưu trữ chết người sau khi ngắt nguồn và xả dần trong vài phút.Khi thay thế bộ khuếch đại, luôn tải xuống và hoàn thành Danh sách kiểm tra Báo cáo kiểm tra bộ khuếch đại của HAAS trước khi ngắt kết nối bất kỳ bộ phận nào. Việc kiểm tra có cấu trúc này phân biệt lỗi bộ khuếch đại với lỗi ngắn mạch động cơ hoặc lỗi cáp — điều này, nếu không được giải quyết trước khi lắp đặt bộ phận thay thế, sẽ làm hỏng ngay bộ phận mới.Câu hỏi thường gặp

Q1: Tiền tố "93-" trên số bộ phận 93-32-3551J có nghĩa là gì và nó có khác với số 32-3551J ban đầu không?

Tiền tố "93-" trên số bộ phận HAAS xác định các bộ phận có thể bao gồm một số lượng bộ phận được tái sản xuất — điều này được nêu trực tiếp trên cổng bộ phận chính thức của HAAS. Bộ phận 93-32-3551J là bộ phận thay thế hiện tại của HAAS cho bộ phận 32-3551J ban đầu, đã ngừng sản xuất. Hai bộ phận này có thể thay thế chức năng cho nhau: bộ phận 93-32-3551J lắp đặt trực tiếp vào bất kỳ vị trí máy nào trước đây có bộ phận 32-3551J mà không cần thay đổi cấu hình. Khi tìm kiếm bộ phận thay thế, 93-32-3551J là tham chiếu hiện tại chính xác bất kể máy ban đầu được chế tạo với biến thể nào.

Q2: Đèn LED LỖI màu đỏ đang sáng trên bộ khuếch đại. Điều này có nghĩa là bộ khuếch đại cần được thay thế không?

Không nhất thiết — và tài liệu dịch vụ của HAAS khuyến nghị điều tra lỗi có cấu trúc trước khi loại bỏ bộ khuếch đại. Đèn LED LỖI màu đỏ có thể được kích hoạt bởi một số điều kiện bên ngoài bộ khuếch đại: cuộn dây động cơ bị ngắn mạch, cáp nguồn động cơ bị hỏng, tắc nghẽn cơ học trên trục gây ra sự kiện quá tải, hoặc điện áp bus thấp do sự cố Ổ đĩa Vector. Trình tự chẩn đoán chính xác là kiểm tra lịch sử cảnh báo của máy đối với các cảnh báo quá tải trước sự kiện quá dòng (cho thấy va chạm chứ không phải lỗi bộ khuếch đại), sau đó thực hiện kiểm tra điện trở giữa các đầu cuối cáp động cơ và mặt đất để loại trừ lỗi ngắn mạch động cơ hoặc cáp. Chỉ sau khi loại trừ các nguyên nhân bên ngoài thì bộ khuếch đại mới bị nghi ngờ. Thay thế bộ khuếch đại trên máy có lỗi ngắn mạch động cơ chưa được giải quyết sẽ làm hỏng ngay bộ phận thay thế.

Q3: Bộ phận 93-32-3551J có thể được sử dụng trên bất kỳ trục HAAS nào không, hay nó phải khớp với thông số kỹ thuật trục ban đầu?

Nó phải khớp. HAAS chỉ định định mức dòng điện bộ khuếch đại cụ thể cho các trục cụ thể dựa trên động cơ servo được lắp trên trục đó. Lắp đặt bộ khuếch đại 45A trên trục được thiết kế xung quanh bộ khuếch đại 30A hoặc 60A sẽ hoặc hoạt động kém (nếu bị thiếu công suất) hoặc là chi phí không cần thiết mà không có lợi ích chức năng (nếu bị quá công suất). Quan trọng là, bộ điều khiển NGC giao tiếp kỹ thuật số với từng bộ khuếch đại trục và cấu hình nó khi khởi động bằng các tham số bao gồm loại trục và bộ khuếch đại dự kiến. Luôn xác nhận định mức bộ khuếch đại cho trục cụ thể trên số sê-ri máy cụ thể — thông qua sơ đồ điện của máy hoặc tra cứu bộ phận theo số sê-ri của HAAS — trước khi đặt hàng.

Q4: Bộ phận này được liệt kê là đã qua sử dụng. Cần kiểm tra những gì trước khi lắp đặt bộ phận 93-32-3551J đã qua sử dụng?

Trước tiên là kiểm tra trực quan: tìm các vết cháy, tụ điện bị phồng hoặc nứt, hư hỏng do nhiệt xung quanh khu vực transistor công suất của tản nhiệt, và bất kỳ dấu hiệu nào của việc chất lỏng làm mát bị nhiễm bẩn xâm nhập. Kiểm tra xem khối đầu cuối đầu ra động cơ (U/V/W) và các điểm kết nối bus DC không có dấu hiệu phóng điện hồ quang hoặc quá nhiệt. Trước khi lắp đặt, thực hiện kiểm tra điện trở từ đầu cuối MÀU ĐỎ trên bộ khuếch đại đến mặt đất với động cơ đã ngắt kết nối — bộ khuếch đại có tầng đầu ra bị ngắn mạch sẽ hiển thị điện trở gần bằng không, cho thấy lỗi transistor công suất bên trong. Nếu bộ phận vượt qua kiểm tra trực quan và điện trở, hãy lắp đặt, bật nguồn và xác nhận rằng đèn LED BẬT nguồn màu xanh lá cây sáng và không có đèn LED LỖI nào xuất hiện ở trạng thái sẵn sàng trước khi ra lệnh chuyển động trục.

Q5: Bộ phận 93-32-3551J có tương thích với cả máy VMC và máy tiện NGC không?

Có, phần cứng bộ khuếch đại là như nhau bất kể loại máy. Bộ phận 93-32-3551J là mô-đun bộ khuếch đại trục đa năng được sử dụng trong bất kỳ máy HAAS nền tảng NGC nào có chỉ định bộ khuếch đại 45A — máy phay đứng dòng VF, máy tiện dòng ST, máy ngang dòng EC và các trục bàn quay đều sử dụng cùng một dòng bộ khuếch đại. Bộ điều khiển NGC cấu hình hành vi của bộ khuếch đại cho trục cụ thể thông qua liên kết giao tiếp kỹ thuật số của nó, vì vậy bản thân mô-đun vật lý không có hạn chế về loại máy. Điều quan trọng là định mức dòng điện (45A) khớp với thông số kỹ thuật trục trong máy cụ thể, điều này được xác nhận bằng số sê-ri hoặc bản vẽ điện của máy.
