Trình điều khiển động cơ Servo
>
|
| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | HAAS |
| Chứng nhận | CE ROHS |
| Số mô hình | 32-3551J |

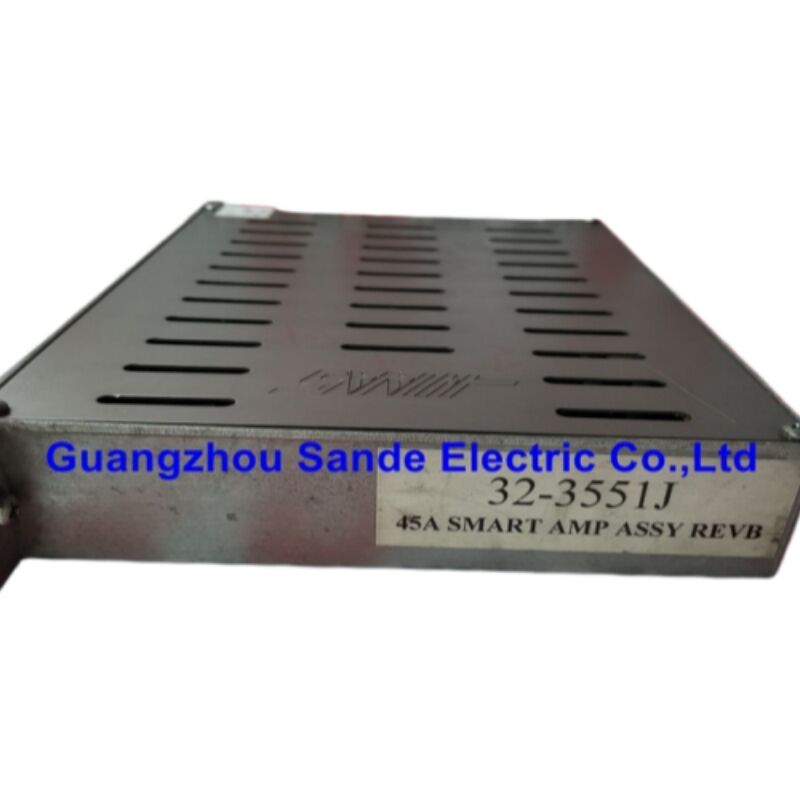

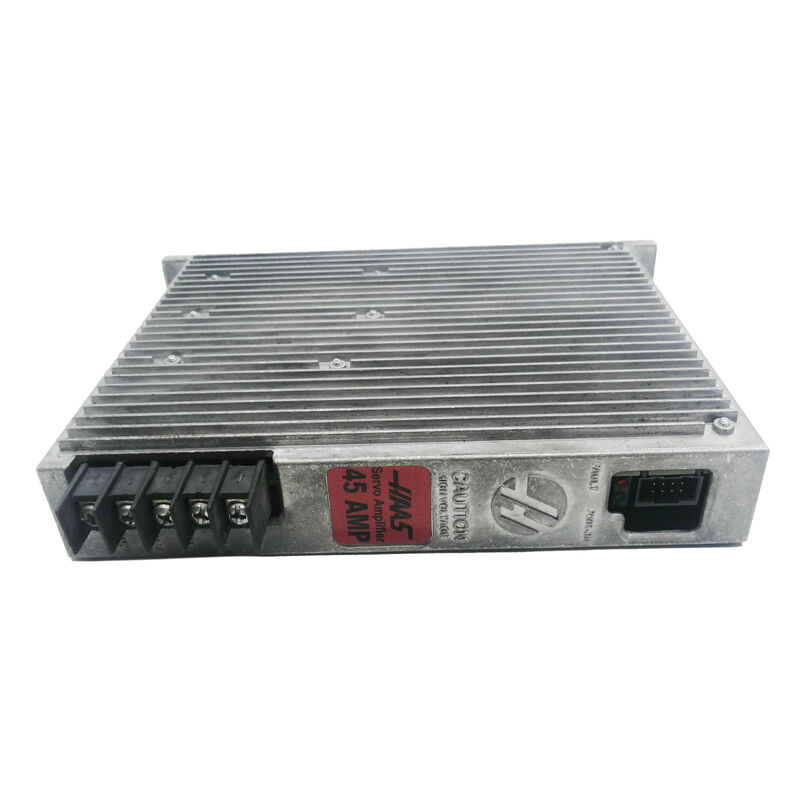

Mọi trục trên máy CNC HAAS đều phụ thuộc vào một thứ hoạt động chính xác phía sau cửa tủ: bộ khuếch đại servo. Bộ khuếch đại 32-3551J — cũng được tham chiếu chéo là 93-32-3551J trong cách đánh số bộ phận HAAS cập nhật — là Bộ khuếch đại thông minh BL 45 ampe được chỉ định cho các trục tải trung bình trên nhiều loại máy trung tâm gia công dọc, máy trung tâm gia công ngang và máy tiện HAAS chạy Điều khiển thế hệ tiếp theo (NGC).
Khi bộ khuếch đại này hỏng, trục đó sẽ dừng. Không thể di chuyển, không thể thực thi chương trình, không thể sản xuất. Việc có bộ phận thay thế đã được kiểm tra trên máy càng nhanh càng tốt là ưu tiên duy nhất — và đó chính xác là nơi sửa chữa hậu mãi và các bộ phận thay thế tùy chỉnh trở nên phù hợp.
| Tham số | Chi tiết |
|---|---|
| Số bộ phận | 32-3551J / 93-32-3551J |
| Nhà sản xuất | HAAS Automation |
| Loại | Bộ khuếch đại servo thông minh BL |
| Dòng điện đầu ra liên tục | 45 A |
| Đầu vào bus DC | 320–340 V DC (từ HAAS Vector Drive hoặc MMPS) |
| Đầu ra động cơ | Ba pha U/V/W đến động cơ servo |
| Giao diện điều khiển | Giao tiếp kỹ thuật số với điều khiển NGC |
| Chỉ báo trạng thái | Đèn LED đỏ (LỖI) / Đèn LED xanh (BẬT NGUỒN) |
| Kích hoạt quá nhiệt | 195°F (90°C) |
| Nhiệt độ hoạt động môi trường tối đa | 122°F (50°C) |
| Làm mát | Thụ động / có hỗ trợ quạt tủ |
| Thay thế | 32-3551J (ban đầu), được thay thế bằng 93-32-3551J |
Máy HAAS sử dụng kiến trúc nguồn tập trung. Vector Drive — hoặc trên các máy nhỏ hơn, Nguồn điện Minimill (MMPS) — chỉnh lưu điện áp đường AC đầu vào và tạo ra một bus DC 320–340 V dùng chung chạy qua tủ điều khiển. Mỗi bộ khuếch đại servo lấy từ bus đó và chuyển đổi nguồn DC thành đầu ra AC ba pha được điều khiển chính xác cho động cơ được chỉ định của nó.
Bộ khuếch đại 32-3551J nằm trong giá đỡ bộ khuếch đại, nhận 320 V DC ở một bên và xuất dòng điện có tần số thay đổi, biên độ thay đổi đến động cơ servo ở phía bên kia. Giao tiếp với bộ điều khiển NGC chạy kỹ thuật số, đó là điều làm cho các bộ khuếch đại "Thông minh" này khác với các thiết kế tương tự cũ hơn — bộ khuếch đại không chỉ tuân theo lệnh điện áp, nó còn chủ động báo cáo trạng thái, nhiệt độ, mã lỗi và dòng điện tiêu thụ trở lại bộ điều khiển. Vòng phản hồi kỹ thuật số này là thứ cho phép chẩn đoán báo động chi tiết mà máy HAAS NGC nổi tiếng.
Khi bộ khuếch đại gặp lỗi, đèn LED màu đỏ trên mặt sẽ sáng lên và CNC thường hiển thị một báo động bộ khuếch đại servo cụ thể trên màn hình điều khiển, chỉ ra trực tiếp trục bị ảnh hưởng. Điều đó hữu ích cho việc chẩn đoán, nhưng quy trình sửa chữa hoặc thay thế cơ bản vẫn yêu cầu máy phải được ngắt điện hoàn toàn và bus DC 320 V được xác nhận đã xả trước khi bắt đầu bất kỳ công việc nào.
Bộ khuếch đại 93-32-3551J đã được liệt kê là ngừng sản xuất bởi nhà sản xuất, nghĩa là việc mua mới trực tiếp thông qua các Cửa hàng Nhà máy HAAS (HFO) không còn được đảm bảo cho tất cả các khu vực và mức tồn kho. Đó là một vấn đề thực sự khi bộ khuếch đại bị hỏng trên máy sản xuất.
Các bộ phận sửa chữa hậu mãi và các bộ phận thay thế được kiểm soát chất lượng lấp đầy khoảng trống này — và trong nhiều trường hợp, chúng là lựa chọn tài chính thông minh hơn ngay cả khi có sẵn hàng OEM. Đây là bức tranh thực tế:
Chi phí. Một bộ khuếch đại servo HAAS 45A mới, khi có sẵn, thường có giá từ 1.500–1.750 đô la Mỹ thông qua các kênh hậu mãi. Sửa chữa chuyên nghiệp một bộ phận bị hỏng có chi phí thấp hơn đáng kể và mang lại hiệu suất điện tương tự khi được thực hiện đúng cách.
Tốc độ. Các nhà cung cấp sửa chữa linh kiện CNC chuyên dụng duy trì thiết bị kiểm tra HAAS chuyên dụng thường có thể sửa chữa một bộ phận nhanh hơn thời gian chờ đợi của OEM, đặc biệt là bên ngoài Bắc Mỹ.
Tùy chỉnh. Đối với các xưởng chạy cấu hình máy đã sửa đổi, bố trí trục không tiêu chuẩn hoặc máy đã được điều khiển lại, các nhà cung cấp hậu mãi có thể tìm nguồn cung ứng và cấu hình các bộ khuếch đại thay thế để phù hợp với các yêu cầu điện và phần mềm cụ thể của cài đặt — điều mà các kênh OEM hiếm khi đáp ứng.
Thay thế bộ phận phòng ngừa. Các quy trình sửa chữa chất lượng vượt ra ngoài việc khắc phục sự cố tức thời. Tụ điện, mạch trình điều khiển cổng và các bộ phận khác có đặc tính lão hóa đã biết thường được thay thế chủ động trong quá trình sửa chữa chuyên nghiệp, kéo dài tuổi thọ sử dụng hiệu quả của bộ phận được phục hồi vượt xa những gì một sửa chữa lỗi đơn giản có thể đạt được.
Không phải mọi báo động trục đều có nghĩa là bộ khuếch đại bị hỏng. Trước khi tháo bộ khuếch đại 32-3551J, việc kiểm tra có hệ thống sẽ tiết kiệm thời gian và tiền bạc.
Đèn LED LỖI màu đỏ, không có chuyển động trên trục. Đây là biểu hiện lỗi bộ khuếch đại cổ điển, nhưng tắc nghẽn cơ học trên trục, cuộn dây động cơ servo bị ngắn mạch hoặc lỗi cáp có thể tạo ra các triệu chứng tương tự. Ngắt kết nối các đầu dây động cơ khỏi đầu ra bộ khuếch đại và kiểm tra điện trở cuộn dây động cơ với đất — giá trị thấp hoặc ngắn mạch hoàn toàn chỉ ra động cơ, không phải bộ khuếch đại.
Trục chạy không êm hoặc dao động. Trong hầu hết các trường hợp, đây là sự cố tham số điều khiển hoặc sự cố phản hồi bộ mã hóa chứ không phải lỗi phần cứng bộ khuếch đại. Xác minh cáp và đầu nối bộ mã hóa trước khi kết luận bộ khuếch đại bị lỗi.
Bộ khuếch đại vẫn lạnh, không có đèn LED xanh. Nếu đèn báo BẬT NGUỒN màu xanh không sáng khi có 320 V DC trên bus, nguồn điện bên trong bộ khuếch đại có thể đã bị hỏng. Đây là lỗi phần cứng yêu cầu sửa chữa hoặc thay thế.
Lỗi quá nhiệt. Cảm biến nhiệt độ trên bo mạch của bộ khuếch đại kích hoạt ở 195°F (90°C). Trước khi thay thế bộ phận, hãy xác nhận quạt làm mát tủ đang chạy và nhận nguồn cung cấp 120 VAC chính xác. Quạt làm mát bị hỏng sẽ gây ra lỗi nhiệt trên các bộ khuếch đại còn hoạt động tốt.
Bus DC sụp đổ khi một bộ khuếch đại cụ thể được kết nối. Một tầng đầu ra bị ngắn mạch trong bộ khuếch đại sẽ làm sụt giảm điện áp bus ngay khi nó được kết nối. Ngắt kết nối từng bộ khuếch đại một trong khi theo dõi điện áp bus sẽ cô lập bộ phận bị lỗi.
Bộ khuếch đại 32-3551J / 93-32-3551J được sử dụng trên nhiều loại máy HAAS được trang bị NGC, phổ biến nhất bao gồm:
Định mức 45A đặt bộ khuếch đại này vào lớp trục trung bình — thường là trục X, Y hoặc Z trên VMC cỡ trung bình, hoặc trục tiện chính trên máy tiện nhỏ hơn. Các trục nặng hơn sử dụng các biến thể 60A hoặc 90A; trục phụ nhẹ hơn sử dụng bộ phận 30A.
Làm việc trên các mạch bộ khuếch đại servo liên quan đến điện áp DC chết người. Trước khi chạm vào bất kỳ bộ phận nào trong tủ điều khiển HAAS, hãy tắt hoàn toàn máy tại cầu dao chính và đợi tối thiểu năm phút để bus DC điện áp cao xả hết. Xác nhận đèn báo HV trên Vector Drive hoặc MMPS đã tắt hoàn toàn trước khi tiếp tục. Không bao giờ vội vàng bước này.
Q1: Sự khác biệt giữa 32-3551J và 93-32-3551J là gì?
Hai số bộ phận này đề cập đến cùng một bộ khuếch đại. Tiền tố 93- là quy ước đánh số bộ phận cập nhật của HAAS được áp dụng cho phiên bản danh mục hiện tại của bộ phận. 93-32-3551J là bộ phận thay thế trực tiếp cho 32-3551J ban đầu và hoàn toàn có thể thay thế cho nhau trong tất cả các máy HAAS NGC. Khi tìm kiếm bộ phận thay thế, cả hai số sẽ trả về cùng một sản phẩm. Một số nhà cung cấp hậu mãi liệt kê cả hai số để thu hút các tìm kiếm sử dụng cả hai định dạng.
Q2: Bộ khuếch đại 32-3551J hậu mãi hoặc đã sửa chữa có giao tiếp chính xác với điều khiển NGC không?
Có, miễn là bộ phận đã được kiểm tra đúng cách và phần mềm tương thích với phiên bản điều khiển của máy. Giao thức giao tiếp kỹ thuật số giữa Bộ khuếch đại thông minh và điều khiển NGC là ở cấp độ phần cứng và không phụ thuộc vào bất kỳ mã cấp phép hoặc ủy quyền nào. Một bộ khuếch đại được sửa chữa đúng cách với mạch giao tiếp hoạt động sẽ được điều khiển NGC nhận dạng và hoạt động giống hệt như một bộ phận OEM. Trong trường hợp có các bản sửa đổi phần mềm — thường là trên các máy có bản cập nhật phần mềm rất gần đây — một nhà cung cấp uy tín sẽ có thể khớp với phiên bản yêu cầu.
Q3: Máy của tôi hiển thị báo động "Lỗi truyền động trục" — làm thế nào để xác nhận bộ khuếch đại thực sự là vấn đề?
Bắt đầu với các chỉ báo vật lý trên mặt bộ khuếch đại: đèn LED LỖI màu đỏ liên tục cùng với đèn BẬT NGUỒN màu xanh lá cây vắng mặt hoặc mờ mạnh gợi ý lỗi phần cứng bộ khuếch đại. Tiếp theo, ngắt kết nối cáp động cơ khỏi bộ khuếch đại và bật nguồn máy — nếu lỗi được khắc phục, động cơ hoặc cáp là vấn đề. Nếu lỗi vẫn tồn tại khi động cơ bị ngắt kết nối và điện áp bus DC được xác nhận là bình thường (320–340 V DC), thì bản thân bộ khuếch đại là thủ phạm có khả năng nhất. Đáng để kiểm tra vị trí lắp đầu nối của bộ khuếch đại và bất kỳ hư hỏng nào có thể nhìn thấy trên PCB trước khi kết luận bộ phận bị lỗi, vì các đầu nối lỏng lẻo gây ra một số lượng đáng kể các lỗi bộ khuếch đại rõ ràng.
Q4: Bộ khuếch đại 32-3551J có thể được sử dụng trên các trục ban đầu có định mức bộ khuếch đại khác không?
Không — định mức bộ khuếch đại phải khớp với cấu hình trục trong máy. Bộ phận 45A được thiết kế cho các trục mà động cơ servo và tải trục yêu cầu nằm trong phạm vi dòng điện đó. Lắp đặt bộ khuếch đại có định mức thấp hơn trên trục có nhu cầu cao sẽ dẫn đến lỗi quá dòng lặp lại và hỏng bộ khuếch đại sớm. Lắp đặt bộ khuếch đại có định mức cao hơn thường không gây hại về điện, nhưng có thể gây ra lỗi liên quan đến tham số nếu điều khiển NGC được cấu hình để mong đợi một loại bộ khuếch đại cụ thể trên trục đó. Luôn khớp định mức bộ phận thay thế với bộ phận gốc.
Q5: "Bộ phận thay thế tùy chỉnh" hậu mãi có nghĩa là gì trong thực tế?
Đối với hầu hết các máy HAAS NGC tiêu chuẩn, bộ phận thay thế trực tiếp không yêu cầu tùy chỉnh — nó được vận chuyển sẵn sàng để lắp đặt. Việc tùy chỉnh trở nên phù hợp trong các tình huống cụ thể: máy đã được nâng cấp với động cơ servo khác yêu cầu hồ sơ dòng điện khác; các dự án nâng cấp đa trục nơi điều khiển ban đầu đã được thay thế; máy hoạt động trong môi trường điện áp không tiêu chuẩn; hoặc các cài đặt nơi khách hàng yêu cầu các tham số được cấu hình sẵn được tải vào bộ khuếch đại trước khi vận chuyển để giảm thiểu thời gian vận hành tại chỗ. Nếu ứng dụng của bạn là tiêu chuẩn, bộ phận thay thế đã được kiểm tra là tất cả những gì bạn cần. Nếu bạn đang chạy một máy đã sửa đổi, hãy thảo luận về cấu hình cụ thể của bạn với nhà cung cấp trước khi đặt hàng.
