RECHNER Sensor IAS-10-04-S hoặc IAS1004S

Rechner IAS-10-04-S | Cảm biến tiệm cận cảm ứng — PNP, 0.8mm, 10–35V DC, 3 dây, chống ngược cực & chống đoản mạch, IP67

Tổng quan

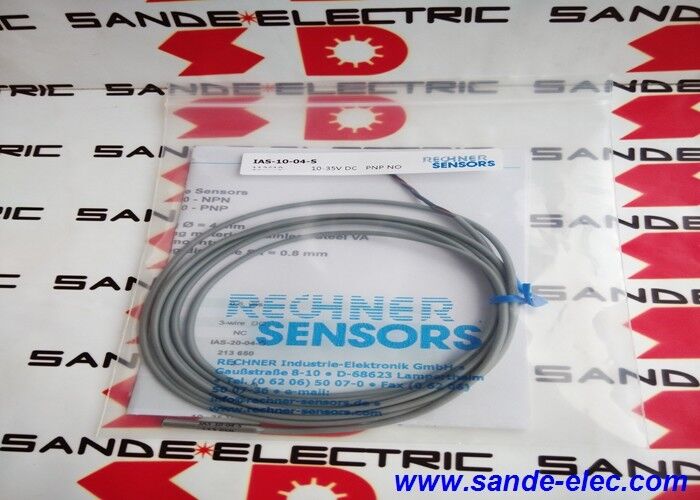

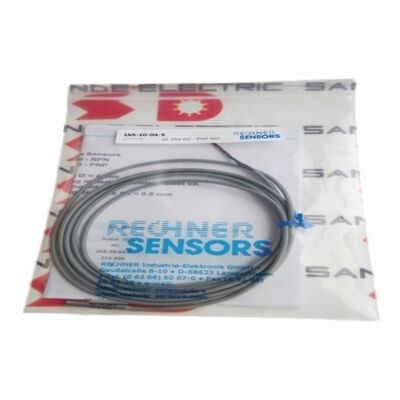

Cảm biến Rechner IAS-10-04-S là một cảm biến tiệm cận cảm ứng 3 dây PNP của Rechner thuộc dòng IAS-10 — dòng đầu ra kỹ thuật số PNP trong phạm vi IAS của Rechner. Với khoảng cách cảm biến danh định 0.8mm, nó hoạt động ở phạm vi ngắn của phổ cảm biến cảm ứng: đây không phải là cảm biến để phát hiện tấm chắn máy từ khoảng cách 10mm, mà là để xác nhận sự hiện diện hoặc vị trí chính xác của các bộ phận rất nhỏ, mục tiêu kim loại mỏng, các bộ phận gia công có dung sai chặt chẽ, hoặc các cạnh lưỡi dao nơi khe hở phát hiện được cố tình thu hẹp để đạt được độ chính xác vị trí cao.

Rechner đã sản xuất cảm biến cảm ứng IAS tại Lampertheim, Đức trong nhiều thập kỷ và dòng IAS-10 phản ánh lịch sử sản xuất đó: các cảm biến PNP đơn giản, cấp công nghiệp với các biện pháp bảo vệ thiết yếu — chống ngược cực, quá tải và đoản mạch — ngăn ngừa hư hỏng do lỗi lắp đặt và các điều kiện tạm thời xảy ra trong môi trường máy thực tế.

Phạm vi nguồn cấp 10–35V DC là đặc điểm điện áp rộng của dòng IAS-10 của Rechner, bao gồm cả nguồn cấp nhúng 12V DC và tiêu chuẩn công nghiệp 24V DC, cũng như các nguồn cấp tăng trên 30V trong một số điều kiện tải nhất định.

Ở phạm vi cảm biến 0.8mm, IAS-10-04-S được thiết kế cho các ứng dụng mà khe hở cảm biến lớn hơn có thể gây ra sự không chắc chắn về vị trí.

Mối tương quan giữa khoảng cách cảm biến và độ chính xác phát hiện là trực tiếp: khoảng cách cảm biến càng nhỏ, vùng mà điểm chuyển mạch của cảm biến có thể thay đổi do nhiệt độ, biến động điện áp và sự thay đổi kích thước mục tiêu càng hẹp.

Đối với phản hồi định vị chính xác, vùng chuyển mạch vốn đã chặt chẽ của phạm vi 0.8mm cung cấp khả năng lặp lại mà các cảm biến phạm vi dài hơn không thể sánh được nếu không có hiệu chuẩn.

Thông số kỹ thuật chính

Dòng IAS 10 — PNP Trực tiếp cho PLC và Rơ le

Phân loại dòng của Rechner rất đơn giản: ký hiệu IAS-10 xác định cảm biến đầu ra PNP 3 dây cấp dòng cho tải được kết nối khi được kích hoạt.

Điều này có nghĩa là dây đầu ra của cảm biến cung cấp điện áp dương qua tải đến điểm chung khi phát hiện mục tiêu — cấu hình PNP tiêu chuẩn cho các PLC công nghiệp và hệ thống điều khiển thị trường Châu Âu, nơi các thẻ đầu vào PNP là tiêu chuẩn chiếm ưu thế.

Cấu trúc PNP 3 dây mang lại lợi thế rõ ràng so với cảm biến 2 dây cho các ứng dụng chính xác: với dây nguồn riêng (nâu), dây đầu ra (đen) và dây chung (xanh lam), transistor đầu ra hoạt động độc lập với dòng tải.

Không có yêu cầu dòng tải tối thiểu và không có dòng rò gây sự cố có thể kích hoạt sai đầu vào PLC nhạy cảm — đầu ra hoặc là bật hoàn toàn (cấp dòng qua tải) hoặc tắt hoàn toàn (transistor đầu ra chặn, dòng rò không đáng kể).

Hành vi chuyển mạch sạch sẽ này rất quan trọng trong các ứng dụng như khóa liên động vị trí máy công cụ NC, nơi các lần kích hoạt sai có thể gây hư hỏng dụng cụ.

Đầu ra tương thích trực tiếp với PLC, cuộn dây rơ le, đèn báo và đầu vào bộ đếm hoạt động từ cùng nguồn 24V DC với cảm biến.

Với dung lượng dòng đầu ra 150mA, IAS-10-04-S điều khiển các tải tự động tiêu chuẩn mà không cần khuếch đại thêm trong phần lớn các ứng dụng.

Khoảng cách cảm biến 0.8mm — Xác minh vị trí dung sai chặt chẽ

Tám phần mười milimet là một khoảng cách cảm biến nhỏ phản ánh yêu cầu thiết kế cụ thể: mục tiêu phải đi rất gần mặt cảm biến.

Các ứng dụng phát sinh điều này bao gồm xác nhận vị trí khuôn dập trong dụng cụ máy dập (nơi dụng cụ phải đi vào khuôn trong phạm vi phần nghìn milimet), phát hiện cạnh lưỡi dao mỏng hoặc lá kim, xác minh sự hiện diện của đầu kim hoặc đầu dò trong thiết bị lắp ráp y tế và phát hiện răng bánh cóc hoặc bánh răng có bước răng nhỏ trong các thiết bị chính xác.

Khoảng cách hoạt động — vùng làm việc hữu ích trong phạm vi cảm biến danh định — thường là từ 0 đến 0.65mm đối với cảm biến cảm ứng có định mức 0.8mm (khoảng 80% định mức Sn). Thiết lập khe hở phát hiện thực tế trong phạm vi hoạt động này, với biên độ tính đến rung cơ học, ảnh hưởng nhiệt độ lên cả cảm biến và mục tiêu, và sự thay đổi điều kiện bề mặt mục tiêu, là nhiệm vụ hiệu chuẩn xác định độ tin cậy phát hiện lâu dài.

Áp dụng hiệu chỉnh vật liệu không từ tính: mục tiêu nhôm, đồng thau, đồng và thép không gỉ đều tạo ra khoảng cách cảm biến hiệu dụng ngắn hơn so với tiêu chuẩn sắt 0.8mm.

Ở khoảng cách danh định 0.8mm, khe hở vốn đã nhỏ càng bị thu hẹp đối với mục tiêu không từ tính — đối với thép không gỉ khoảng 0.56mm, đối với nhôm khoảng 0.24mm. Xác nhận khoảng cách chuyển mạch thực tế với vật liệu mục tiêu cụ thể trước khi cam kết thiết kế cơ khí.

IP67 — Niêm phong đáng tin cậy trong Lắp đặt Công nghiệp

IP67 đảm bảo loại bỏ hoàn toàn bụi và bảo vệ chống lại sự ngâm tạm thời — mức độ bảo vệ phù hợp cho các cảm biến vị trí được lắp đặt bên trong vùng làm việc của máy. Hậu tố -S trong ký hiệu IAS-10-04-S thường biểu thị một loại kết nối hoặc cáp cụ thể trong hệ thống mã hóa IAS của Rechner.

Đối với chiều dài cáp chính xác, loại đầu nối và kích thước thân của bộ phận này, hãy xác minh từ tài liệu sản phẩm hiện tại của Rechner hoặc nhãn trên chính cảm biến, vì hậu tố -S được sử dụng cho các biến thể kết nối khác nhau trên phạm vi của Rechner.

Cảm biến Rechner mang các biện pháp bảo vệ tiêu chuẩn: bảo vệ ngược cực ngăn ngừa hư hỏng nếu dây nguồn bị đấu ngược khi lắp đặt; bảo vệ quá tải ngăn ngừa hư hỏng transistor đầu ra do tải quá mức tạm thời; và bảo vệ đoản mạch (điện tử) ngăn cảm biến bị phá hủy do đoản mạch đầu ra với điểm chung ngẫu nhiên trong quá trình đấu dây.

Đây không phải là các tính năng cao cấp trên cảm biến Rechner — chúng là tiêu chuẩn trên toàn bộ dòng IAS-10.

Câu hỏi thường gặp

Q1: Hậu tố -S chỉ ra điều gì trong IAS-10-04-S?

Trong hệ thống đặt tên dòng IAS của Rechner, các mã hậu tố sau số hiệu bộ phận cốt lõi xác định loại kết nối, vật liệu cáp và các tùy chọn cụ thể khác. Hậu tố -S thường xác định một biến thể cáp hoặc đầu nối cụ thể — trong một số cấu hình của Rechner,

S chỉ ra tùy chọn vỏ bằng thép không gỉ; trong các trường hợp khác, nó xác định chiều dài cáp hoặc loại đầu nối.

Diễn giải dứt khoát yêu cầu bộ giải mã mã sản phẩm của Rechner hoặc bảng dữ liệu cụ thể cho IAS-10-04-S. Tham khảo tài liệu kỹ thuật của Rechner hoặc nhãn sản phẩm của cảm biến để biết định dạng kết nối điện chính xác.

Q2: Định mức của dòng IAS-10 là 10–35V DC — điều này có nghĩa là cảm biến bị hỏng trên 35V không?

Điện áp nguồn liên tục trên 35V DC có thể làm hỏng các bộ phận điện tử bên trong cảm biến. Các đỉnh điện áp tạm thời trên 35V — xảy ra trong nguồn DC công nghiệp trong quá trình chuyển mạch tải — được hấp thụ một phần bởi các mạch bảo vệ của cảm biến, nhưng quá áp liên tục nằm ngoài phạm vi hoạt động được định mức.

Đối với các nguồn cấp mà điện áp có thể vượt quá 35V, hãy sử dụng bộ triệt xung hoặc kẹp điện áp giữa nguồn cấp và đầu cuối nguồn của cảm biến.

Q3: Có thể kết nối các cảm biến IAS-10-04-S nối tiếp hoặc song song không?

Các cảm biến IAS của Rechner có thể được kết nối nối tiếp (logic AND) hoặc song song (logic OR). Nối tiếp, tổng sụt áp của tất cả các cảm biến được cộng lại — với nguồn cấp 10–35V, tối đa 2–3 cảm biến có thể được nối chuỗi trước khi sụt áp tích lũy ở đầu ra làm giảm điện áp hiệu dụng xuống dưới ngưỡng tối thiểu của tải phía sau.

Nối song song, điện áp dư (trạng thái tắt) riêng lẻ cộng lại; kết nối nhiều hơn ba cảm biến song song có thể làm cho dòng rò kết hợp kích hoạt sai các tải nhạy cảm. Các giới hạn này là hướng dẫn chung; xác minh từ các ghi chú ứng dụng IAS của Rechner cho các cấu hình cụ thể.

Q4: Cảm biến IAS-10-04-S hoạt động như thế nào khi mục tiêu tiếp cận theo góc thay vì đối diện?

Trường cảm biến điện từ của cảm biến cảm ứng chiếu mạnh nhất vuông góc với mặt cảm biến (tiếp cận trục). Mục tiêu tiếp cận theo góc tạo ra điểm chuyển mạch khác với khoảng cách cảm biến danh định — chuyển mạch sớm hơn đối với các góc tiếp cận nhất định và muộn hơn đối với các góc khác, tùy thuộc vào hình dạng tiếp cận.

Đối với cảm biến vị trí chính xác ở phạm vi 0.8mm, việc lắp đặt cơ khí nên hạn chế mục tiêu đi theo đường tiếp cận trục.

Các góc tiếp cận tạo ra sự không chắc chắn về vị trí chuyển mạch, tăng tỷ lệ thuận với độ lệch góc tiếp cận so với phương vuông góc.

Q5: Cảm biến IAS-10-04-S có phù hợp để phát hiện các bộ phận mạ kẽm hoặc niken không?

Các bộ phận đúc kẽm và mạ niken là kim loại dẫn điện mà cảm biến cảm ứng phát hiện. Hệ số hiệu chỉnh cho kẽm gần với tiêu chuẩn sắt (khoảng 0.8–1.0× tùy thuộc vào hợp kim), do đó mục tiêu kẽm tạo ra khoảng cách cảm biến 0.8mm gần như đầy đủ định mức.

Mạ niken trên đế thép về cơ bản là trong suốt đối với trường cảm ứng — cảm biến phát hiện thép bên dưới. Đối với mạ niken trên đế không từ tính, khoảng cách hiệu dụng phụ thuộc vào hệ số hiệu chỉnh của kim loại đế.

Đối với lớp mạ mỏng trên nhôm, hãy mong đợi khoảng 30% khoảng cách cảm biến sắt — khoảng 0.24mm đối với cảm biến này.
