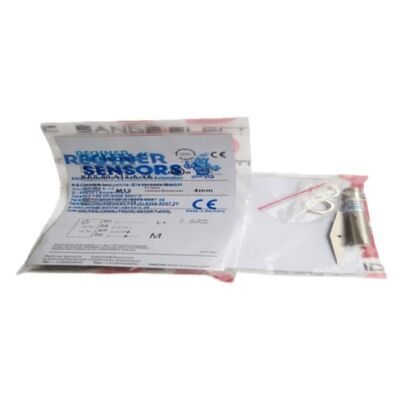

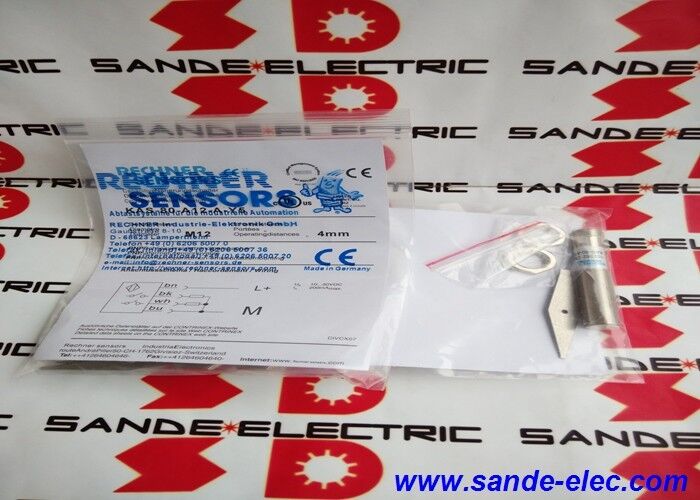

Cảm biến RECHNER KAS-80-A12-A-Y5 hoặc KAS80A12AY5

Cảm biến tiệm cận điện dung Rechner KAS-80-A12-A-Y5 — M12, PNP Antivalent, 6mm, Lắp phẳng, 10–35V DC, Đầu nối M12, IP67

Tổng quan

Cảm biến tiệm cận điện dung Rechner KAS-80-A12-A-Y5 là cảm biến tiệm cận điện dung lắp phẳng thuộc dòng KAS-80 của Rechner, cung cấp phạm vi phát hiện 6mm từ vỏ M12 với cấu hình đầu ra PNP antivalent — đồng thời cung cấp tín hiệu chuyển mạch thường mở (NO) và thường đóng (NC) từ cùng một thân cảm biến.Tên gọi đầu nối M12 Y5 xác định đầu nối bích M12 4 chân cung cấp giao diện điện, chứa hai dây đầu ra (NO và NC), cộng với nguồn dương và chung.Công nghệ cảm biến điện dung phát hiện sự hiện diện của hầu hết mọi vật liệu — kim loại, nhựa, thủy tinh, giấy, chất lỏng, hạt và bột — bằng cách đo sự thay đổi điện dung của trường điện từ dao động của cảm biến khi một mục tiêu tiếp cận mặt cảm biến.

Không giống như cảm biến cảm ứng chỉ phản ứng với kim loại dẫn điện, KAS-80-A12-A-Y5 phát hiện trực tiếp các mục tiêu phi kim loại, làm cho nó phù hợp để phát hiện mức trong các silo lưu trữ, xác nhận sự hiện diện của các bộ phận nhựa trong lắp ráp, giám sát mức chất lỏng qua thành bể và phát hiện giấy/nhãn trong các ứng dụng đóng gói.

Rechner đã ngừng sản xuất KAS-80-A12-A-Y5 và thay thế bằng

KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP

, có cùng cấu hình đầu nối M12 phẳng, PNP antivalent, 4 chân M12 với bề mặt hoạt động phủ PTFE được cập nhật để cải thiện khả năng chống hóa chất.PTFE cung cấp khả năng chống lại các chất tẩy rửa, dung môi và hóa chất xử lý mà vật liệu vỏ ban đầu có thể không chịu được trong môi trường xử lý khắc nghiệt. Các thông số kỹ thuật điện — đầu nối bích M12, PNP antivalent, 4 chân, 10–35V DC — tương thích với hệ thống dây điện hiện có.Thông số kỹ thuật chính

Thông số

Giá trị

Một cảm biến antivalent cung cấp cả hai đồng thời từ một vỏ duy nhất: khi phát hiện mục tiêu, đầu ra NO kích hoạt VÀ đầu ra NC tắt cùng lúc. Khi mục tiêu di chuyển ra xa, cả hai đảo ngược đồng thời.

Đầu ra kép đồng thời này có một mục đích cụ thể: hệ thống điều khiển có thể giám sát cả hai tín hiệu và xác minh rằng chúng luôn ở các trạng thái đối lập.

Nếu cả hai đầu ra đồng thời BẬT, hoặc đồng thời TẮT, cảm biến đã bị lỗi — hoặc là điện tử bị lỗi hoặc có ngắn mạch trên một trong các dây đầu ra.

Khả năng chẩn đoán này bổ sung một lớp an toàn chức năng cho mạch phát hiện mà cảm biến đầu ra đơn không thể cung cấp, mà không yêu cầu bất kỳ phần cứng bổ sung nào.

Trên thực tế, đầu ra antivalent được chỉ định trong các ứng dụng mà hậu quả của việc bỏ sót phát hiện hoặc phát hiện sai là mối quan tâm về an toàn hoặc chất lượng — nơi hệ thống điều khiển cần sự tin tưởng rằng cảm biến đang hoạt động chính xác, không chỉ là nó đã phát hiện mục tiêu trong chu kỳ cuối cùng.

Kiểm tra khoang ép phun, xác nhận lắp ráp với yêu cầu chống lỗi và các mạch khóa cửa an toàn với giám sát chẩn đoán là các ngữ cảnh ứng dụng antivalent điển hình.

Cảm biến điện dung — Phát hiện vượt ra ngoài kim loại

Phạm vi phát hiện 6mm của KAS-80-A12-A-Y5 áp dụng cho mục tiêu hiệu chuẩn tiêu chuẩn (thường là tấm thép mài). Đối với các mục tiêu phi kim loại — nơi cảm biến điện dung được triển khai phổ biến nhất — khoảng cách phát hiện hiệu quả phụ thuộc vào hằng số điện môi của vật liệu mục tiêu.

Các vật liệu có hằng số điện môi cao hơn tạo ra nhiễu trường mạnh hơn và khoảng cách phát hiện hiệu quả dài hơn; các vật liệu có điện môi thấp như nhựa khô tạo ra khoảng cách ngắn hơn.

Nước (hằng số điện môi ~80) và các dung dịch nước là một trong những mục tiêu dễ dàng nhất đối với cảm biến điện dung — phát hiện mức qua thành bể là một ứng dụng điện dung cổ điển, nơi cảm biến được lắp bên ngoài bể phi kim loại phát hiện sự hiện diện của chất lỏng bên trong vì hằng số điện môi của nước vượt xa thành bể và không khí trống. Các vật liệu dạng hạt khô (ngũ cốc, viên nhựa, bột) có hằng số điện môi vừa phải thường có thể được phát hiện qua thành polypropylene hoặc ABS mỏng lên đến vài milimet. Dầu nguyên chất có hằng số điện môi tương đối thấp và có thể yêu cầu cảm biến ở gần bề mặt chất lỏng mà không có thành ngăn cách.

Lắp phẳng — Lắp đặt giá đỡ kim loại

Khả năng lắp phẳng có nghĩa là mặt cảm biến của KAS-80-A12-A-Y5 có thể được lắp ngang bằng với kim loại xung quanh mà không làm kim loại lân cận làm giảm phạm vi phát hiện 6mm.

Lớp che chắn bên trong của cảm biến tập trung trường phát hiện về phía trước, ngăn chặn sự mở rộng trường ngang có thể bị hấp thụ bởi giá đỡ kim loại. Đối với các ứng dụng mà cảm biến phải được đặt âm vào dụng cụ, tấm cố định hoặc bề mặt máy để bảo vệ cơ học hoặc lý do khoảng trống, lắp phẳng là thông số kỹ thuật cho phép.

Ren M12 × 1 chấp nhận các đai ốc khóa M12 tiêu chuẩn, cho phép điều chỉnh vị trí trục dọc theo lỗ giá đỡ lắp đặt trước khi khóa cảm biến vào vị trí.

Hai đai ốc khóa — một từ mỗi bên của tấm lắp đặt — cung cấp phương pháp lắp đặt tiêu chuẩn cho tất cả các cảm biến hình trụ Rechner.

Thay thế và kế nhiệm

Khi KAS-80-A12-A-Y5 hết hàng và cài đặt yêu cầu nguồn cung cấp cảm biến liên tục,

KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP

(mã hàng Rechner 800724, hiện cũng được liệt kê là mã hàng mới) là sản phẩm thay thế trực tiếp với lớp phủ bề mặt hoạt động PTFE được nâng cấp.PTFE cung cấp khả năng chống lại các chất tẩy rửa, dung môi và hóa chất xử lý mà vật liệu vỏ ban đầu có thể không chịu được trong môi trường xử lý khắc nghiệt. Các thông số kỹ thuật điện — đầu nối bích M12, PNP antivalent, 4 chân, 10–35V DC — tương thích với hệ thống dây điện hiện có.Câu hỏi thường gặp

Q1: Đầu ra antivalent có ý nghĩa gì đối với việc đấu dây cảm biến với PLC?

Đầu nối M12 4 chân trên KAS-80-A12-A-Y5 mang: Chân 1 = nguồn dương (nâu), Chân 2 = đầu ra NC (trắng), Chân 4 = đầu ra NO (đen), Chân 3 = chung (xanh lam) — xác nhận sơ đồ chân chính xác từ sơ đồ đấu dây đầu nối IAS-80 của Rechner.

PLC yêu cầu hai kênh đầu vào kỹ thuật số: một cho đầu ra NO và một cho đầu ra NC. Trong chương trình điều khiển, hai đầu vào này phải luôn ở các trạng thái đối lập; giám sát các điều kiện cả hai cao hoặc cả hai thấp cung cấp kiểm tra tình trạng cảm biến mà thiết kế antivalent cho phép.

Q2: Cảm biến điện dung như KAS-80-A12-A-Y5 có thể phát hiện qua thành bể thép không gỉ không?

Không. Thép không gỉ, giống như tất cả các kim loại, che chắn trường điện dung — cảm biến phát hiện chính thành kim loại ở độ nhạy tối đa thay vì chất lỏng phía sau nó.

Cảm biến mức điện dung qua thành chỉ áp dụng cho vật liệu bể phi kim loại: polypropylene, PVC, thủy tinh, gốm và các chất điện môi tương tự.

Đối với bể thép không gỉ, cảm biến yêu cầu một cổng kiểm tra phi kim loại, đầu dò hoặc cảm biến phải được đặt ở bề mặt mở của chất lỏng.

Q3: Phạm vi phát hiện là 6mm — có thể điều chỉnh được không?

Các cảm biến dòng KAS-80 (NORMLINE) của Rechner được thiết kế không có bộ điều chỉnh trên thân. Phạm vi 6mm được cài đặt sẵn tại nhà máy và không thể điều chỉnh bởi người dùng — đây là triết lý thiết kế của dòng sản phẩm NORMLINE, ưu tiên sự đơn giản và chống giả mạo.

Nếu yêu cầu phạm vi phát hiện hiệu quả ngắn hơn (ví dụ: để bỏ qua lớp nền trong khi phát hiện mục tiêu xa hơn), nó phải được thực hiện bằng cơ học bằng cách di chuyển cảm biến ra xa mục tiêu hơn, hoặc bằng cách chọn một mẫu Rechner KAS khác có điều chỉnh độ nhạy tích hợp.

Q4: Tần số chuyển mạch của KAS-80-A12-A-Y5 là bao nhiêu?

Dòng KAS-80 NORMLINE của Rechner hoạt động ở tần số chuyển mạch 50 Hz — phù hợp để phát hiện có/không có ở tốc độ trung bình nhưng không phù hợp để đếm các vật thể riêng lẻ chuyển động nhanh hoặc phát hiện răng bánh răng ở vòng quay cao.

Đối với các ứng dụng yêu cầu chuyển mạch nhanh hơn, các biến thể HighPerformance (HP) của Rechner hoặc dòng điện dung tần số cao hơn của họ sẽ áp dụng. Giới hạn 50Hz không phải là vấn đề đối với các ứng dụng điển hình của cảm biến điện dung: phát hiện mức, xác nhận sự hiện diện của bộ phận chuyển động chậm và giám sát mức đầy đều hoạt động dưới tần số này.

Q5: Làm thế nào để KAS-80-A12-A-Y5 được cài đặt để phát hiện một vật liệu cụ thể với độ nhạy yêu cầu?

Dòng NORMLINE hoạt động mà không có độ nhạy có thể điều chỉnh bởi người dùng — cài đặt tại nhà máy được tối ưu hóa cho mục tiêu 6mm tiêu chuẩn. Đối với các ứng dụng mà vật liệu mục tiêu có hằng số điện môi thấp hơn tiêu chuẩn (nhựa khô, gỗ, giấy) và cần xác minh khoảng cách phát hiện hiệu quả, phương pháp là đo khoảng cách chuyển mạch thực tế với mục tiêu cụ thể trong điều kiện lắp đặt.

Nếu khoảng cách thực tế không đủ, hãy di chuyển cảm biến lại gần hơn hoặc chỉ định một mẫu Rechner KAS có điều chỉnh độ nhạy bên ngoài. Xác nhận NO/NC đồng thời của đầu ra antivalent có thể được sử dụng trong quá trình thiết lập để xác minh chuyển mạch đáng tin cậy ở khoảng cách hoạt động dự kiến.
