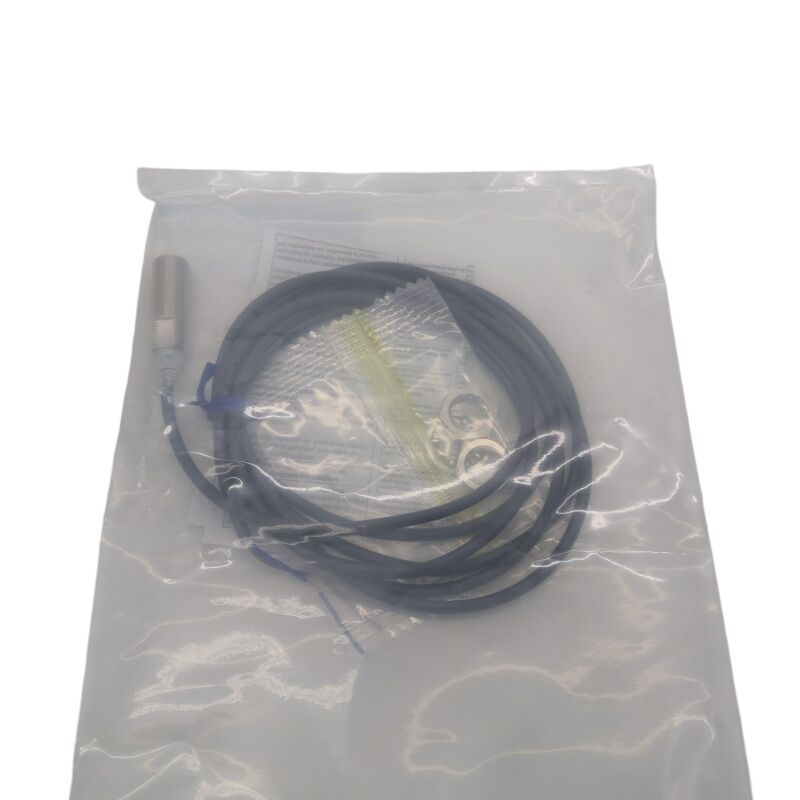

Omron E2E-X3D1-N M12 cảm biến gần cảm ứng được bảo vệ
M12 cảm biến lắp chắn cảm ứng gần, khoảng cách cảm biến 3mm, DC 2-Wire, mở bình thường, IP67
Thương hiệu:Omron
Series:E2E
Số phần:E2E-X3D1-N (Cũng được tìm kiếm như: E2EX3D1N∙ E2E-X3D1N∙ E2E-X3D1-N 2M / 5M)
Loại:Cảm biến gần cảm ứng - được che chắn, lắp đặt bằng phẳng, hình trụ M12
Có sẵn:Có sẵn - Giao hàng nhanh trên toàn thế giới
Cơ thể nhỏ gọn, được chứng minh ở khắp mọi nơi.
Thùng M12 là kích thước sợi phổ biến nhất trong cảm biến công nghiệp, phù hợp với không gian hẹp và sợi vào các lỗ thông qua tiêu chuẩn.Omron E2E-X3D1-N là bộ cảm biến độ gần cảm ứng được bảo vệ tiêu chuẩn của Omron ở dạng M12, có khoảng cách cảm biến 3mm, đầu ra DC 2-cáp, và chuyển đổi bình thường mở. nó phát hiện các mục tiêu kim loại sắt mà không tiếp xúc, tạo ra không hao mòn,và xử lý các điều kiện môi trường bao gồm sương mù dầu, chất làm mát, rung động, và rửa.
Thông số kỹ thuật
| Parameter |
Thông số kỹ thuật |
| Dòng |
E2E |
| Kích thước nhà ở |
M12 hình trụ, thắt lưng |
| Khoảng cách cảm biến (được đánh giá) |
3 mm |
| Đặt khoảng cách |
0 đến 4,8 mm |
| Vệ chắn |
Được bảo vệ (có thể lắp đặt bằng nước) |
| Mục tiêu vật liệu |
Kim loại sắt |
| Loại đầu ra |
DC 2 dây, loại cực |
| Chế độ hoạt động |
Không (Thông thường mở) |
| Điện áp cung cấp |
10 đến 30V DC (tên danh: 12 đến 24V DC) |
| Tiêu thụ hiện tại |
13 mA tối đa. |
| Khả năng chuyển đổi |
3 đến 100 mA |
| Tần số phản ứng |
1,000 Hz tối đa. |
| Điện áp còn lại |
3V tối đa (ở tải 100 mA) |
| Dòng rò rỉ |
0.8 mA tối đa. |
| Nhiệt độ hoạt động |
-25°C đến +70°C |
| Mức độ bảo vệ |
IEC 60529: IP67 / chống dầu |
| Vật liệu nhà ở |
Đồng kim cát |
| Giấy chứng nhận |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Tùy chọn chiều dài cáp |
2M / 5M / 10M (được dây trước) |
Lợi ích của thiết kế kín
Xây dựng được bảo vệ tập trung các lĩnh vực cảm biến điện từ về phía trước thông qua mặt cảm biến thay vì bức xạ về phía.hoặc khung máy mà không có kim loại xung quanh làm xáo trộn trường cảm biến hoặc gây phát hiện sai.
DC 2-Wire Wiring
Thiết kế 2 dây chạy tín hiệu đầu ra theo chuỗi với tải chỉ trên hai dây dẫn, đơn giản hóa dây dẫn và giảm khối lượng cáp.
- Khả năng chuyển đổi: 3 đến 100 mA
- Điện rò rỉ: tối đa 0,8 mA.
Sức bền môi trường
- Được đánh giá IP67 - chống bụi và chịu được ngâm tạm thời
- Xây dựng chống dầu chống tiếp xúc với dầu cắt
- Vòng mạch bên trong vỏ cứng để chống rung động
- Phạm vi hoạt động: -25 °C đến +70 °C
- Thùng đồng đúc nickel để chống ăn mòn
Chỉ số LED kép
- Đèn đèn LED màu đỏ - chỉ ra khi đầu ra hoạt động (được phát hiện mục tiêu)
- Đèn đèn LED màu xanh lá cây - chỉ ra nguồn điện và phạm vi cảm biến thích hợp trong quá trình cài đặt
Ứng dụng chung
- CNC và máy công cụ phần xác nhận hiện tại
- Phát hiện vị trí máy vận chuyển và xử lý vật liệu
- Máy cảm biến thiết bị công cụ cuối cánh tay với tế bào robot
- Xác minh thành phần lắp ráp ô tô
- Thiết bị phát hiện kim loại bao bì
Các mô hình liên quan
| Mô hình |
Sự khác biệt chính |
| E2E-X3D1-N (điều này) |
Cáp chống dầu PVC chuẩn, NO |
| E2E-X3D2-N |
Các thông số kỹ thuật tương tự, đầu ra NC (thường đóng) |
| E2E-X3D1-M1G |
Kết nối M12 (định dạng chân IEC), NO |
| E2E-X3D1-US |
Phiên bản được UL công nhận cho các ứng dụng Bắc Mỹ |
| E2E-X3D1-U |
Được dây trước với cáp polyurethane (được củng cố, chống dầu) |
| E2E-X8MD1 |
Cơ thể M12, không được che chắn, khoảng cách cảm biến 8mm |
Câu hỏi thường gặp
E2E-X3D1-N có thể được gắn trong một khung kim loại không?
Vâng, thiết kế được bảo vệ cho phép gắn thẳng vào kim loại, trường điện từ được tập trung về phía trước, vì vậy kim loại xung quanh không can thiệp.duy trì khoảng cách tối thiểu 30mm bên cạnh nhau hoặc 20mm đối diện nhau để ngăn chặn nhiễu.
Yêu cầu hiện tại tải tối thiểu là gì và nó sẽ hoạt động với đầu vào PLC của tôi?
Cảm biến đòi hỏi một dòng tải tối thiểu là 3mA. Hầu hết các thẻ đầu vào riêng biệt PLC tiêu chuẩn rút ra 5mA đến 10mA và hoạt động mà không có vấn đề. Cảm biến truyền tới dòng rò rỉ 0,8mA khi tắt,thường tương thích với phần cứng PLC công nghiệp hiện đại.
Sự khác biệt giữa E2E-X3D1-N và E2E-X3D1-U là gì?
Cả hai đều có cùng một thông số kỹ thuật cảm biến.trong khi E2E-X3D1-U sử dụng cáp polyurethane (PUR) được tăng cường cơ học cho các ứng dụng với uốn nắn lặp đi lặp lại, hóa chất hung hăng, hoặc nguy cơ trầy xước.
Làm thế nào để điều chỉnh khoảng cách cảm biến trên E2E-X3D1-N?
Cảm biến này có độ nhạy cố định được thiết lập tại nhà máy cho khoảng cách cảm biến 3mm. Khoảng cách hiệu quả có thể thay đổi từ 0 đến 4,8mm bằng cách điều chỉnh khoảng cách vật lý giữa mặt cảm biến và mục tiêu,nhưng lợi suất bên trong không thể điều chỉnh bởi người dùng.
E2E-X3D1-N được liệt kê là ngừng sản xuất hoặc được thay thế - tôi có nên lo lắng về tính sẵn có?
Omron đã tích hợp các mô hình E2E 2 dây DC vào loạt E2E NEXT vào tháng 10 năm 2022.E2E-X3D1-N vẫn được lưu trữ rộng rãi trên toàn thế giới và tiếp tục được sử dụng rộng rãi như một bộ phận thay thế cho các thiết bị hiện có.
