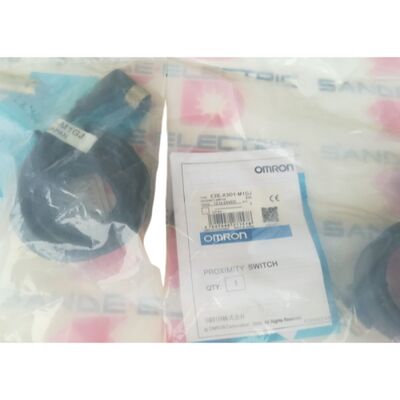

Chuyển đổi cảm biến gần OMRON mới E2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ | Cảm biến tiệm cận cảm ứng — M12 có vỏ bọc, 3mm NO, DC 2 dây, 12–24VDC, 1kHz, Gắn trên bảng điều khiển, Đầu nối M12 loại A, IP67

Tổng quan

Omron E2E-X3D1-M1CJ là một biến thể gắn trên bảng điều khiển của dòng cảm biến tiệm cận M12 có vỏ bọc E2E — cùng một phần tử cảm biến với cảm biến M12 E2E-X3D1 tiêu chuẩn nhưng được cấu hình để lắp đặt trong bảng điều khiển hoặc cửa thiết bị thay vì khung máy hoặc giá đỡ.

Trong khi cảm biến M12 tiêu chuẩn được ren trực tiếp vào cấu trúc máy tại điểm phát hiện, phiên bản gắn trên bảng điều khiển được thiết kế để lắp vào lỗ cắt trên bảng điều khiển và kết nối với cáp trường thông qua đầu nối M12 loại A, với mặt cảm biến được định hướng để phát hiện xuyên qua bảng điều khiển hoặc đặt tại một lỗ mở trên bảng điều khiển.

Đầu nối M12 loại A là giao diện điện đặc trưng. Loại A là cấu hình khóa M12 tiêu chuẩn được sử dụng cho cảm biến và bộ truyền động DC trong tự động hóa nhà máy — đầu nối M12 loại A 4 chân là giao diện chiếm ưu thế trên các cảm biến loại đầu nối của Omron và tương thích với phạm vi rộng lớn các cáp trường và đầu nối T M12 loại A được sử dụng trong hệ thống dây điện tự động hóa máy móc Châu Âu và toàn cầu.

Khớp nối loại A ngăn chặn việc kết nối nhầm với đầu nối loại B (dùng cho profibus/fieldbus) hoặc đầu nối loại D (Ethernet), loại bỏ một nguồn lỗi dây trường phổ biến.

Đầu ra DC 2 dây NO cung cấp sự đơn giản trong lắp đặt tương tự như tất cả các mẫu E2E DC 2 dây: hai dây mang cả nguồn cấp và tín hiệu, kết nối nối tiếp với tải giữa cực dương nguồn và cực chung.

Với vỏ gắn trên bảng điều khiển và đầu nối M12, E2E-X3D1-M1CJ có thể được lắp đặt vào bảng điều khiển, kết nối với cáp trường từ phía trước và thay thế mà không làm xáo trộn bộ dây cố định của máy.

Thông số kỹ thuật chính

Cấu hình gắn trên bảng điều khiển — Cảm biến tại bảng điều khiển, không phải tại máy

Cảm biến tiệm cận cảm ứng gắn trên bảng điều khiển phục vụ chức năng lắp đặt khác với cảm biến vị trí gắn trên máy. Thay vì phát hiện mục tiêu trên trục máy di chuyển hoặc đồ gá làm việc, cảm biến gắn trên bảng điều khiển trong thiết bị tự động hóa phát hiện các thành phần ở cự ly gần xuyên qua mặt bảng điều khiển — sự hiện diện của các thành phần nhỏ trong đồ gá nhìn qua lỗ mở trên bảng điều khiển, sự hiện diện của nhãn trên cơ cấu phân phối gắn trên bảng điều khiển, hoặc sự gần gũi của mục tiêu trong một cụm thiết bị nội tuyến nhỏ gọn.

Định dạng vỏ gắn trên bảng điều khiển cho phép cảm biến được lắp đặt và định hướng từ mặt trước của bảng điều khiển — phần cứng lắp đặt cố định thân cảm biến vào lỗ cắt trên bảng điều khiển, và đầu nối M12 cung cấp kết nối cáp trường tại một vị trí xác định, dễ tiếp cận trên bề mặt bảng điều khiển.

Đối với các nhà sản xuất máy và tích hợp hệ thống thiết kế thiết bị có bố cục bảng điều khiển tiêu chuẩn hóa, định dạng cảm biến gắn trên bảng điều khiển tích hợp gọn gàng vào kỹ thuật bảng điều khiển với kích thước lỗ lắp đặt và vị trí đầu nối xác định, nhất quán trên nhiều đơn vị.

DC 2 dây NO trên đầu nối M12 loại A — Đơn giản hóa dây điện và tương thích tiêu chuẩn

Mạch DC 2 dây trên đầu nối M12 loại A giảm giao diện xuống hai dây chức năng — cực dương nguồn (chân 1, màu nâu) và đầu ra/tải (chân 4, màu xanh lam) trong phân bổ tiêu chuẩn 4 chân loại A. Chân 2 và 3 của đầu nối M12 4 chân không được sử dụng trong cấu hình 2 dây và để trống ở cảm biến.

Tiêu chuẩn đầu nối M12 loại A có nghĩa là phía lắp ráp cáp được lấy từ bất kỳ nhà sản xuất nào trong số hàng chục nhà sản xuất trên toàn cầu về dây cáp M12 loại A tiêu chuẩn — kiểu thân thẳng và góc vuông, vật liệu vỏ PVC và PUR, các biến thể có vỏ bọc và không có vỏ bọc, với chiều dài từ 0,5m đến 15m.

Tiêu chuẩn hóa này loại bỏ sự phụ thuộc vào cáp độc quyền và đơn giản hóa việc quản lý phụ tùng thay thế trong các cơ sở bảo trì nhiều cảm biến E2E trên nhiều máy.

Phát hiện 3mm từ M12 có vỏ bọc — Lắp phẳng, khe hở chính xác

Khoảng cách phát hiện 3mm của E2E-X3D1-M1CJ có vỏ bọc được đánh giá cho tấm sắt thử nghiệm tiêu chuẩn 12 × 12 × 1mm — phù hợp để phát hiện các thành phần kim loại nhỏ ở cự ly gần với vùng phát hiện xác định.

Cấu tạo có vỏ bọc tập trung trường theo trục, có nghĩa là vùng phát hiện được xác định rõ ràng và có thể dự đoán — các tấm kim loại liền kề, phần cứng lắp đặt và các thành phần lân cận có ảnh hưởng tối thiểu đến điểm chuyển mạch khi lắp đặt được thực hiện với khoảng hở lắp phẳng tiêu chuẩn.

Khoảng cách cài đặt 0–2.4mm (80% của 3mm danh định) là vùng phát hiện ổn định, tính đến sự biến đổi nhiệt độ và điện áp.

Đối với các ứng dụng gắn trên bảng điều khiển nơi mục tiêu được trình bày ở một khe hở cố định, được kiểm soát, cài đặt trong khoảng 1–2mm cung cấp biên độ phát hiện tối đa có thể và độ tin cậy cao nhất trong biến thể sản xuất của cả quần thể cảm biến và mục tiêu.

Câu hỏi thường gặp

Q1: Phân bổ chân M12 loại A cho E2E-X3D1-M1CJ là gì?

Đầu nối M12 loại A 4 chân trên E2E-X3D1-M1CJ sử dụng phân bổ cảm biến DC tiêu chuẩn: Chân 1 (nâu) = nguồn +V (kết nối với +12–24V DC), Chân 3 (xanh lam) = 0V/đầu ra (kết nối nối tiếp với tải đến cực chung nguồn). Chân 2 và 4 không được kết nối cho cấu hình 2 dây.

Trong các bộ lắp ráp cáp trường M12 loại A, hãy xác nhận sự tương ứng màu dây với chân của cáp theo sơ đồ chân tiêu chuẩn IEC 60947-5-2 để đảm bảo kết nối chính xác.

Q2: Đầu ra là DC 2 dây — cảm biến này có yêu cầu dòng tải tối thiểu như các cảm biến 2 dây khác không?

Có. Mạch DC 2 dây yêu cầu dòng tải tối thiểu là 3 mA để đầu ra chuyển đổi đáng tin cậy giữa các trạng thái BẬT và TẮT. Các mô-đun đầu vào kỹ thuật số PLC tiêu chuẩn ở 24V DC tiêu thụ 5–20mA, vượt quá mức tối thiểu này.

Dòng rò ở trạng thái TẮT 0.8mA không được vượt quá ngưỡng TẮT của đầu vào PLC — các đầu vào PLC tiêu chuẩn với ngưỡng TẮT là 3V hoặc khả năng xử lý dòng tương đương sẽ quản lý dòng rò 0.8mA mà không bị kích hoạt sai.

Q3: E2E-X3D1-M1CJ có thể được sử dụng trong thiết bị ngoài trời tiếp xúc với mưa không?

IP67 bao gồm bảo vệ hoàn toàn chống bụi xâm nhập và ngâm tạm thời dưới 1 mét trong 30 phút. Tiếp xúc với mưa ngoài trời — mưa trực tiếp ở áp suất thấp — nằm trong phạm vi xếp hạng IP67. Tia nước áp suất cao, rửa bằng máy hoặc ngâm liên tục quá 30 phút sẽ yêu cầu xếp hạng IP68 hoặc IP69K.

Đối với các lắp đặt bảng điều khiển ngoài trời ở những vị trí được che chắn (môi trường IP54), IP67 cung cấp biên độ vượt quá yêu cầu tối thiểu.

Đối với các lắp đặt ngoài trời tiếp xúc trực tiếp với thời tiết, hãy xác minh xếp hạng IP của đầu nối M12 ở trạng thái chưa kết nối và đảm bảo đầu nối của bộ lắp ráp cáp đã kết nối cũng đáp ứng yêu cầu niêm phong IP67 khi đã kết nối.

Q4: Khoảng cách 3mm được đặc trưng cho kích thước mục tiêu nào, và mục tiêu nhỏ hơn ảnh hưởng đến phạm vi phát hiện như thế nào?

Khoảng cách 3mm được đánh giá cho tấm sắt thử nghiệm 12 × 12 × 1mm — xấp xỉ bằng diện tích mặt cảm biến của cảm biến M12. Đối với các mục tiêu nhỏ hơn: sắt 6 × 6mm cho khoảng 80–85% khoảng cách định mức (2,4–2,55mm); sắt 4 × 4mm cho khoảng 70% (2,1mm).

Đối với các ứng dụng gắn trên bảng điều khiển nơi mục tiêu là một thành phần nhỏ — một chốt, bi, hoặc dập — hãy xác minh khoảng cách chuyển mạch thực tế với kích thước và vật liệu mục tiêu cụ thể trước khi hoàn thiện khe hở cảm biến-mục tiêu trong thiết kế bảng điều khiển.

Q5: Có thể lắp đặt nhiều cảm biến E2E-X3D1-M1CJ liền kề nhau trong cùng một bảng điều khiển mà không bị nhiễu lẫn nhau không?

Cảm biến có vỏ bọc có khả năng chống nhiễu lẫn nhau giảm so với loại không có vỏ bọc, nhưng ở khoảng cách rất gần cạnh nhau — trong khoảng 30–40mm mặt đối mặt đối với các mẫu tần số tiêu chuẩn M12 — dao động đồng thời có thể khiến các cảm biến liền kề bị nhiễu.

Đối với các mảng bảng điều khiển đa cảm biến nơi khoảng cách nhỏ hơn 40mm, các biến thể E2E tần số khác nhau của Omron (dòng E2E-X3D15) cho phép các đơn vị liền kề hoạt động ở các tần số dao động khác nhau, cho phép lắp đặt ở khoảng cách gần tới 20–25mm mà không bị nhiễu.

Xác minh yêu cầu khoảng cách tối thiểu từ dữ liệu nhiễu lẫn nhau của E2E của Omron cho cấu hình cụ thể.
